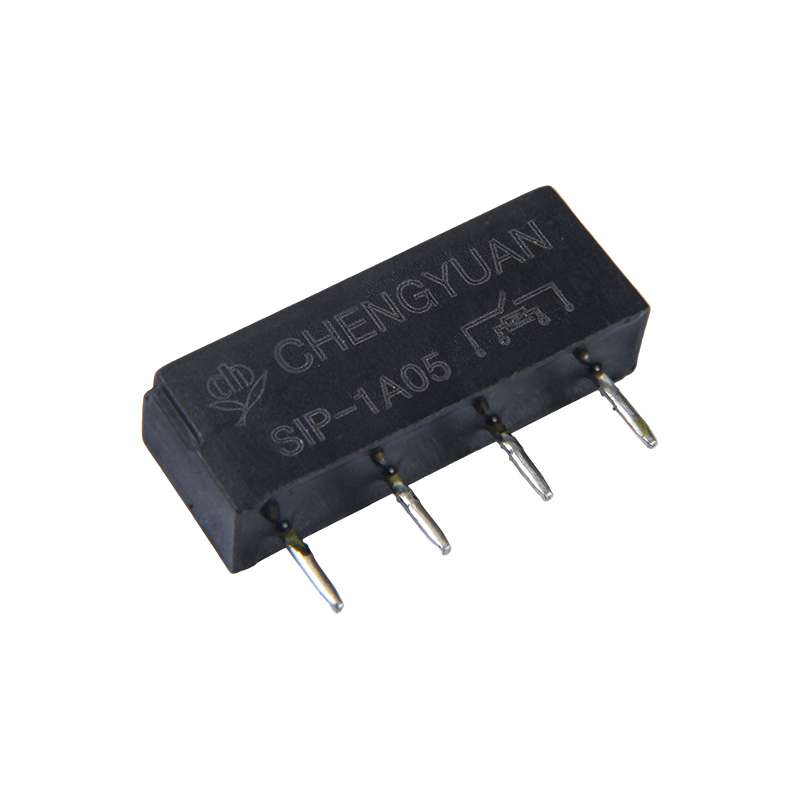

Co to jest przekaźnik kontaktronowy i gdzie się wyróżnia

A przekaźnik kontaktronowy to urządzenie przełączające zbudowane wokół pary ferromagnetycznych styków kontaktronowych zamkniętych w szklanej kapsule, aktywowanych przez otaczającą cewkę, która wytwarza pole magnetyczne ściągające ze sobą kontaktrony. Ta uszczelniona konstrukcja jest tym, co wyróżnia kontaktron oprócz konstrukcji elektromechanicznych o otwartej ramie: styki pozostają odizolowane od kurzu, wilgoci i utleniania, co zapewnia spójne przełączanie przy niskiej rezystancji przy bardzo dużej liczbie cykli. Jako kategoria przekaźnik elektromagnetyczny , szczególnie dobrze nadaje się do przełączania sygnałów niskoprądowych, sprzętu testowego i zastosowań, w których szybkie i precyzyjne działanie ma większe znaczenie niż sama obciążalność.

Bezpośrednią zaletą elektryczny przekaźnik kontaktronowy to prędkość połączona z czystością styków: ponieważ mechanizm przełączający jest kompaktowy i szczelny, czasy działania są zazwyczaj znacznie krótsze niż w przypadku standardowych przekaźników elektromechanicznych, a odskoki styków są zwykle minimalne. W tym artykule omówiono zmierzone dane dotyczące przełączania, zachowanie w cyklu życia i porównania strukturalne, aby wyjaśnić, gdzie przekaźnik kontaktronowy najlepiej pasuje do szerszego projektu systemu sterowania.

Charakterystyka przełączania rdzenia w porównaniu ze standardowymi wskaźnikami

Oceniając A kontaktron na tle ogólnych wzorców przełączania elektromechanicznego pięć cech wyróżnia się najwyraźniej: prędkość działania, kontrola odbicia styków, niezawodność uszczelnienia, trwałość mechaniczna i czułość cewki. Poniższy poziomy wykres słupkowy ocenia każdą charakterystykę na podstawie indeksu 0–100 utworzonego na podstawie typowych zakresów arkuszy danych kontaktronów. Najwyższa prędkość działania i szczelna niezawodność, co odzwierciedla podstawową zaletę konstrukcyjną uszczelnionej szklanej kapsuły, która chroni styki kontaktronu przed zanieczyszczeniem środowiska. Czułość cewki również osiąga dobre wyniki, ponieważ kompaktowy zespół kontaktronu wymaga stosunkowo niewielkiej siły magnetycznej do uruchomienia. Trwałość mechaniczna jest nieco niższa w porównaniu z innymi parametrami tylko dlatego, że styki kontaktronowe, choć trwałe, są cieńsze niż ostrza przekaźników o większej wytrzymałości, co jest kompromisem dokonanym celowo w zamian za szybsze przełączanie.

Ten pogląd oparty na indeksach potwierdza, że siła rdzenia przekaźnika kontaktronowego polega na szybkim i czystym przełączaniu, a nie na obsłudze dużych obciążeń, i właśnie dlatego dominuje w zastosowaniach, takich jak uchwyty testowe, instrumentacja medyczna i precyzyjne prowadzenie sygnału, gdzie elektryczny przekaźnik kontaktronowy musi przełączać się szybko i konsekwentnie, bez powodowania hałasu stykowego.

Zachowanie rezystancji styków w dłuższych cyklach przełączania

Ponieważ uszczelnione styki przekaźnika kontaktronowego pozostają chronione przed zanieczyszczeniami unoszącymi się w powietrzu, rezystancja styku zwykle pozostaje niezwykle stabilna przy bardzo dużej liczbie cykli w porównaniu z konstrukcjami przekaźników o otwartej ramie. Poniższy wykres liniowy przedstawia rezystancję styków dla: przekaźnik elektromagnetyczny w pięciu etapach testu trwałości przełączania, od 100 000 cykli do 5 milionów cykli, co stanowi realistyczny zakres dla wielu zastosowań kontaktronów na poziomie sygnału. Krzywa wykazuje raczej powolny, kontrolowany wzrost niż gwałtowny skok, co odzwierciedla zaletę hermetycznie zamkniętej szklanej powłoki chroniącej powierzchnie stykowe przed utlenianiem. Ten rodzaj przewidywalnego wzorca degradacji daje inżynierom pewność przy wyborze kontaktronu do zastosowań o bardzo wysokich wymaganiach dotyczących częstotliwości przełączania, takich jak zautomatyzowane urządzenia testujące przełączające się tysiące razy dziennie.

Opór rośnie tylko od mniej więcej 35 mΩ przy 100 000 cykli do około 70 mΩ przy 5 milionach cykli , niezwykle płaska krzywa jak na technologię przekaźnikową, co podkreśla, dlaczego przekaźnik kontaktronowy jest często preferowanym wyborem w przypadku przełączania o wysokiej częstotliwości i niskim prądzie, gdzie degradacja styków musi być minimalna przez bardzo długi okres użytkowania.

Gdzie przekaźniki kontaktronowe pojawiają się w różnych aplikacjach

Rozprzestrzenianie się aplikacji elektryczny przekaźnik kontaktronowy wygląda zupełnie inaczej niż standardowy przekaźnik elektromechaniczny, ponieważ jego mocne strony kierują go w stronę precyzji i szybkości, a nie przełączania mocy. Poniższy pionowy wykres słupkowy przedstawia typowy rozkład użycia w typowych kategoriach aplikacji, w oparciu o zagregowane wzorce pól. Zdecydowaną przewagą zajmuje sprzęt testowy i pomiarowy, w dalszej kolejności plasują się komutacje telekomunikacyjne, aparatura medyczna oraz systemy bezpieczeństwa i kontroli dostępu, z mniejszym udziałem w ogólnych zadaniach związanych z trasowaniem sygnałów.

Sam sprzęt testujący i pomiarowy stanowi w przybliżeniu 34% typowego rozmieszczenia przekaźników kontaktronowych , spowodowane potrzebą szybkiego, powtarzalnego przełączania na zautomatyzowanych stanowiskach testowych, gdzie standardowy przekaźnik elektromechaniczny powodowałby zbyt duże opóźnienia lub odbijanie styków. Zastosowania telekomunikacyjne również w dużym stopniu opierają się na uszczelnionym, cichym przełączaniu, które zapewnia przełącznik kontaktronowy do wyboru ścieżki sygnału.

Przekaźnik kontaktronowy w porównaniu ze standardowym przekaźnikiem elektromechanicznym

Wykres radarowy to przydatny sposób wizualizacji, jak a przekaźnik kontaktronowy w porównaniu ze standardowym przekaźnikiem elektromechanicznym w wielu wymiarach jednocześnie. Poniższa tabela przedstawia oba typy przekaźników pod względem prędkości działania, czystości styków, nośności, zwartości i trwałości mechanicznej. Kształt przekaźnika kontaktronowego zapewnia znacznie większą prędkość działania i czystość styków, co odzwierciedla jego uszczelniony mechanizm przełączający o małej masie, podczas gdy standardowy przekaźnik ma większą obciążalność, ponieważ jego cięższe ostrza stykowe są zbudowane tak, aby przerywać większe prądy. Żaden kształt nie dominuje nad każdą osią, co jest najważniejszym wnioskiem: te dwie technologie raczej się uzupełniają niż konkurują we wszystkich przypadkach użycia.

Ten widok obok siebie potwierdza, że przekaźnik elektromagnetyczny to silniejszy wybór w przypadku szybkiego, czystego przełączania przy niskim natężeniu prądu, podczas gdy standardowy przekaźnik elektromechaniczny pozostaje lepiej dostosowany do obciążeń o wyższym natężeniu. Inżynierowie projektujący mieszany system sterowania często wykorzystują obie technologie razem, stosując przekaźniki kontaktronowe do przełączania poziomu sygnału, a standardowe przekaźniki do przełączania poziomu mocy w tym samym panelu.

Praktyczne wskazówki dotyczące określania kontaktronu

Wybór słuszności kontaktron zaczyna się od potwierdzenia, że aplikacja rzeczywiście wymaga niskoprądowego i szybkiego przełączania, a nie przerw w większym obciążeniu. Poniższa tabela podsumowuje praktyczne scenariusze, w których zazwyczaj odpowiedni jest przekaźnik kontaktronowy, a także przypadki, w których lepiej sprawdza się alternatywna technologia przekaźnika.

Odniesienie do wyboru na podstawie scenariusza

Przed sfinalizowaniem projektu kontaktronu kilka dodatkowych kontroli pomaga potwierdzić jego długoterminową przydatność:

1. Potwierdź, że wymagania dotyczące napięcia i prądu cewki odpowiadają możliwościom wyjściowym obwodu sterującego.
2. Sprawdź, czy parametry styku są odpowiednie do przełączania poziomu sygnału, a nie poziomu mocy.
3. Sprawdź specyfikacje czasu działania i zwolnienia z wymaganiami czasowymi aplikacji.
4. Sprawdź oczekiwaną częstotliwość przełączania w stosunku do znamionowej trwałości mechanicznej kontaktronów.
5. Należy rozważyć potrzebę ekranowania magnetycznego, jeśli przekaźnik kontaktronowy będzie umieszczony w pobliżu innych elementów napędzanych cewką.

Precyzja produkcji kryjąca się za niezawodnym przełączaniem kontaktronów

Omawiana wcześniej stabilna krzywa rezystancji styku zależy od precyzyjnej produkcji na każdym etapie: ułożenia styków wewnątrz szklanej kapsuły, jakości pokrycia styków i integralności uszczelnienia samej koperty. Nawet drobne niespójności w szczelinie kontaktronowej lub grubości poszycia mogą spowodować przesunięcie napięcia roboczego lub wprowadzenie niespójnego zachowania odbicia w całej partii produkcyjnej. Zautomatyzowany montaż i przeprowadzanie testów elektrycznych w trakcie procesu pomaga zachować przekaźnik elektromagnetyczny działanie w wąskich tolerancjach, co jest szczególnie ważne w zastosowaniach testowych i pomiarowych, gdzie czas przełączania musi pozostać spójny w tysiącach jednostek.

Etapy weryfikacji procesu, takie jak testowanie hermetycznego uszczelnienia, pobieranie próbek rezystancji styków i pomiar czasu działania, to standardowe praktyki potwierdzające dane dotyczące niezawodności, o których mowa w tym artykule. Dla inżynierów zaopatrujących się w elektryczne przekaźniki kontaktronowe na dużą skalę potwierdzenie tych punktów kontroli jakości u dostawcy jest często równie cenne, jak przejrzenie opublikowanych specyfikacji arkusza danych.

O Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. jest spółką zależną Ningbo Yinzhou Chengyuan Electronic Device Factory. Od prawie roku jesteśmy głęboko zaangażowani w produkcję przekaźników 30 lat , firma działa jako profesjonalny producent integrujący badania i rozwój, produkcję i sprzedaż przekaźnik kontaktronowy i powiązane elementy przełączające. Jej podstawowa zasada „uczciwość jako podstawa i jakość jako dusza” jest wspierana przez efektywną pracę zespołową mającą na celu budowanie reputacji niezawodnego produktu zarówno na rynku krajowym, jak i międzynarodowym.

Fabryka wprowadziła zautomatyzowany sprzęt produkcyjny, wybiera materiały wysokiej jakości i stosuje rygorystyczne kontrole procesów w całym łańcuchu produkcyjnym, aby zapewnić stabilność i trwałość gotowych jednostek. Opierając się na rynku krajowym, firma aktywnie rozwija swój międzynarodowy zasięg, a skupienie się na jakości i uczciwej obsłudze pomogło jej zdobyć uznanie wśród klientów zarówno w kraju, jak i za granicą. Kierując się ciągłymi innowacjami technologicznymi, firma Ningbo Chengyuan Chuangke Electronics Co., Ltd. pracuje nad usprawnieniem procesów przemysłowych i stara się pozostać niezawodnym partnerem dla organizacji zaopatrujących się w rozwiązania w zakresie elektromagnetycznych przekaźników kontaktronowych.

Często zadawane pytania

P1: Co sprawia, że kontaktron jest szybszy niż przekaźnik standardowy?

A1: Kontaktrony są lekkie i zamknięte w małej, szczelnej kapsułce, więc podczas zasilania cewki porusza się bardzo niewielka masa, co pozwala na znacznie krótsze czasy działania niż typowe konstrukcje przekaźników o otwartej ramie.

P2: Dlaczego przekaźniki kontaktronowe są powszechnie stosowane w sprzęcie testowym i pomiarowym?

A2: Ich szybkie przełączanie o niskim poziomie odbić i niezawodność uszczelnionych styków sprawiają, że dobrze nadają się do zautomatyzowanych systemów testowych, które muszą wykonywać szybkie i powtarzalne cykle bez wprowadzania szumu sygnału.

P3: W jaki sposób uszczelniona konstrukcja wpływa na długoterminową rezystancję styku?

A3: Ponieważ styki są chronione przed zanieczyszczeniami unoszącymi się w powietrzu, rezystancja ma tendencję do powolnego i przewidywalnego wzrostu nawet po milionach cykli przełączania, zamiast gwałtownie spadać.

P4: Czy elektromagnetyczny przekaźnik kontaktronowy może wytrzymać wyższe obciążenia prądowe?

A4: Przekaźniki kontaktronowe są generalnie przeznaczone do przełączania na poziomie sygnału i przy niskim natężeniu prądu, więc zastosowania obejmujące silniki lub grzejniki zazwyczaj wymagają zamiast tego standardowego przekaźnika elektromechanicznego.

P5: Jakie czynniki produkcyjne mają największe znaczenie dla niezawodności przekaźnika kontaktronowego?

A5: Precyzyjne ustawienie kontaktronu, spójne pokrycie styków i integralność hermetycznego uszczelnienia to kluczowe czynniki określające przewidywalność działania elektrycznego przekaźnika kontaktronowego w całej partii produkcyjnej.
