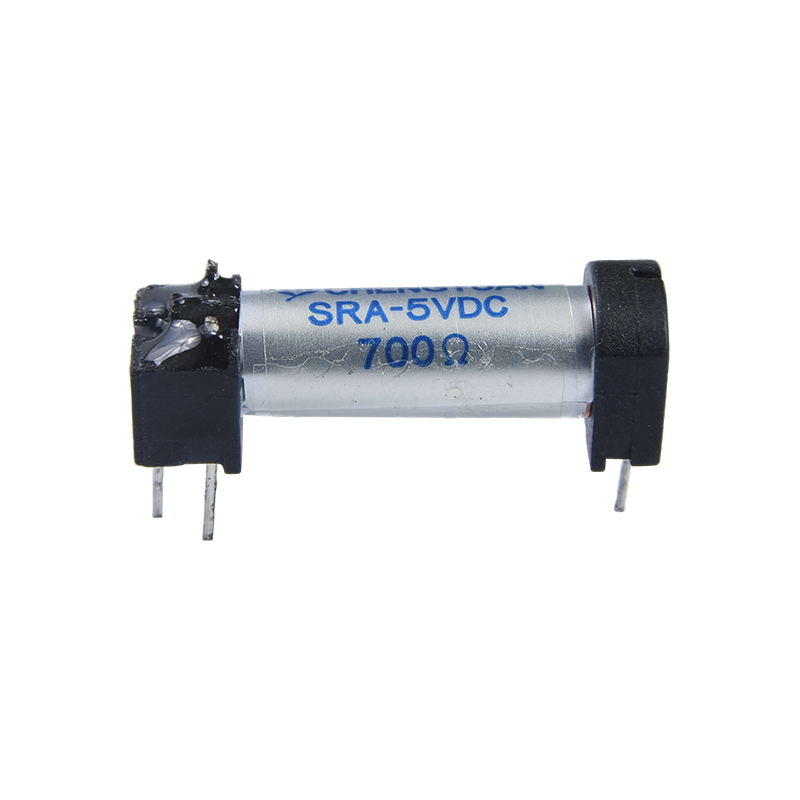

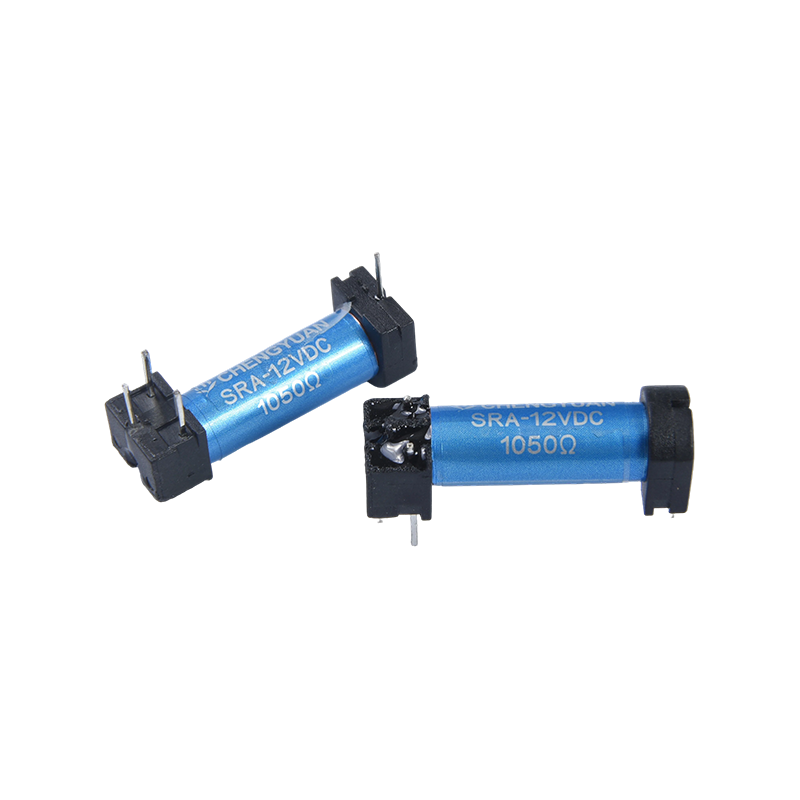

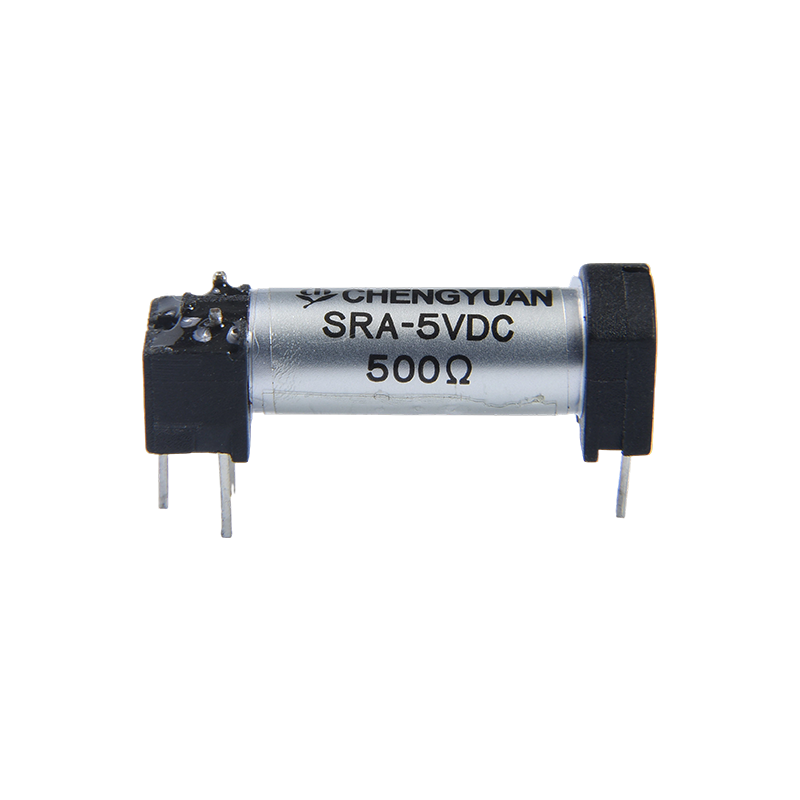

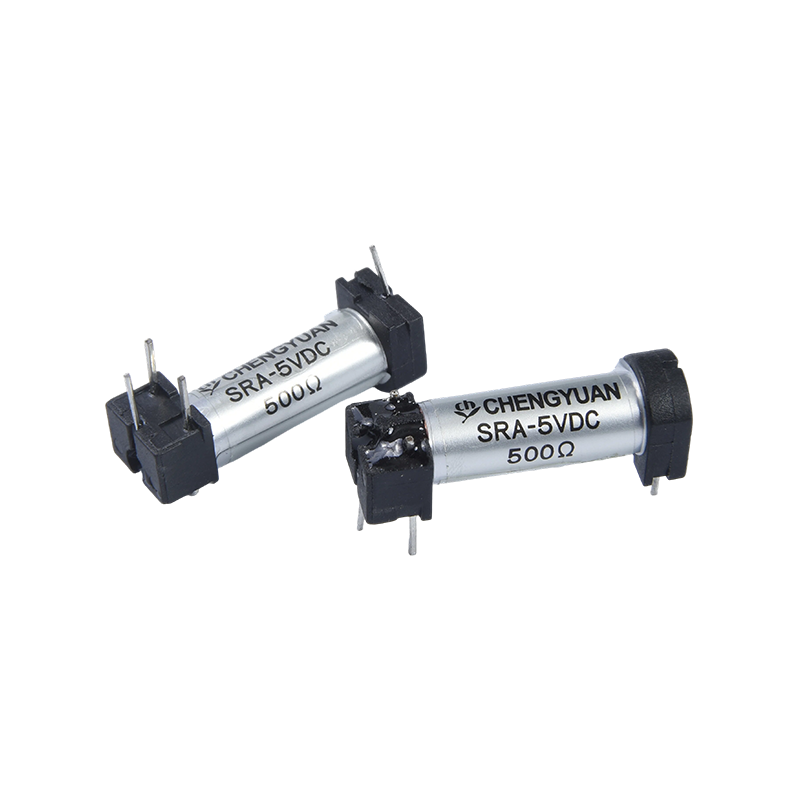

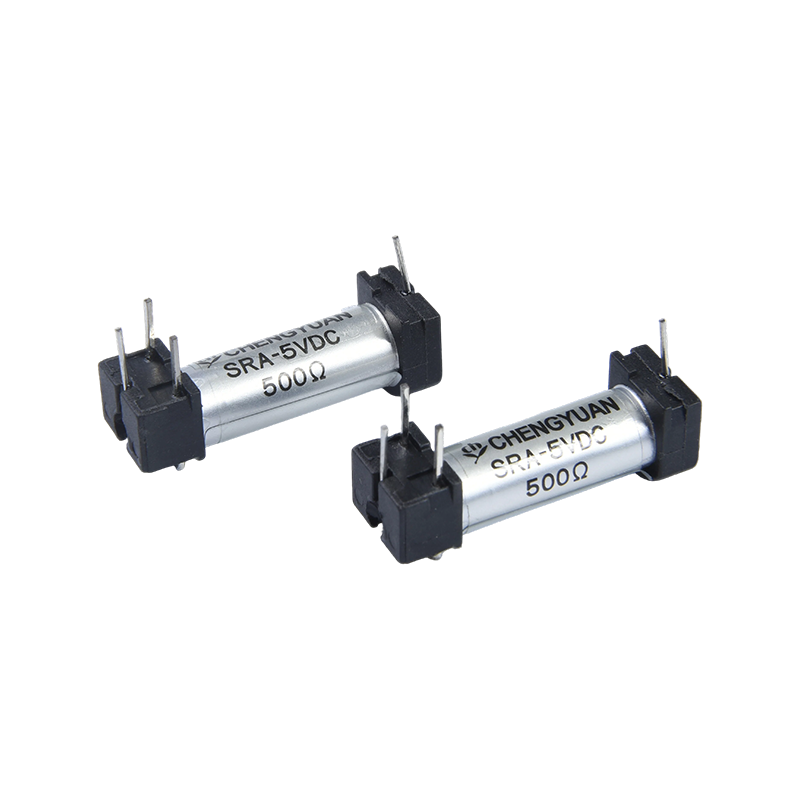

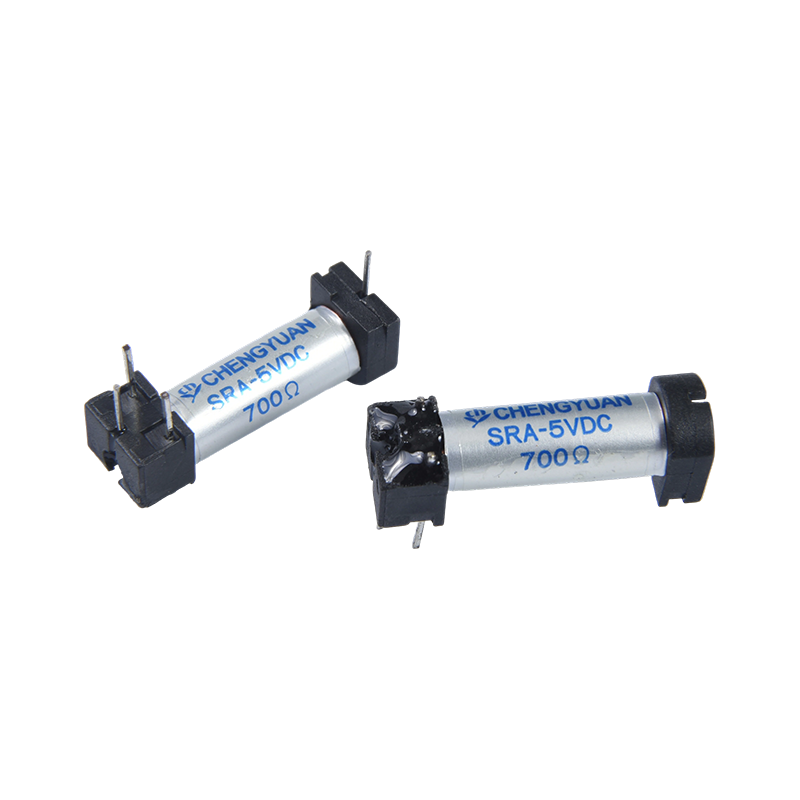

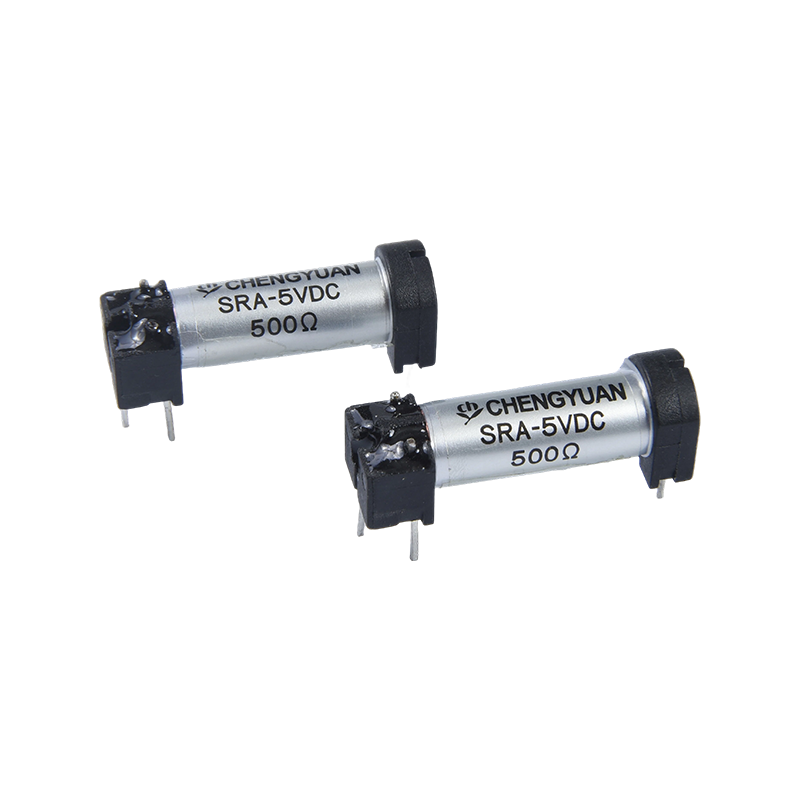

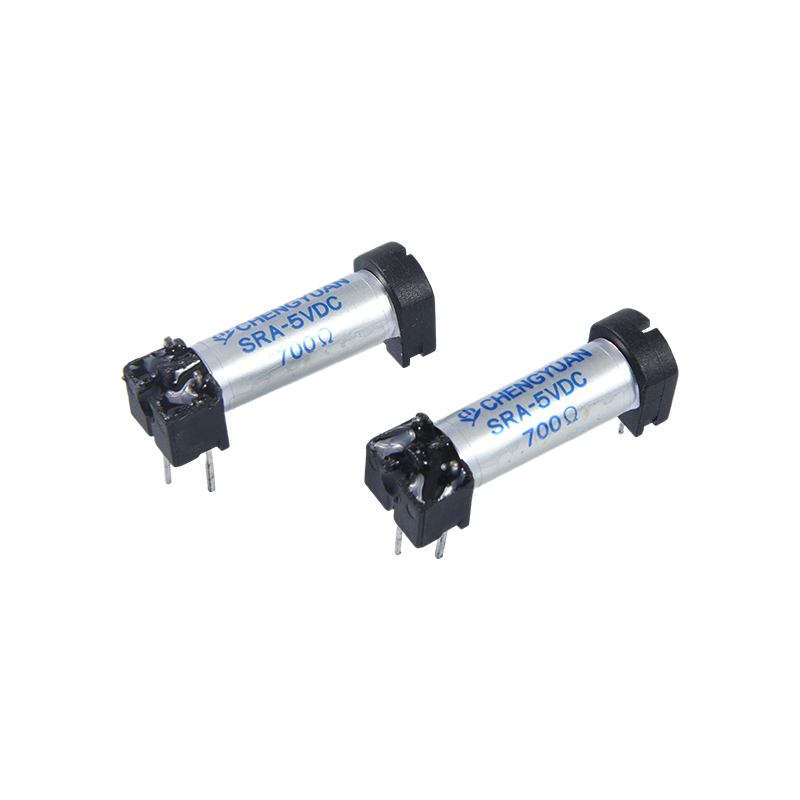

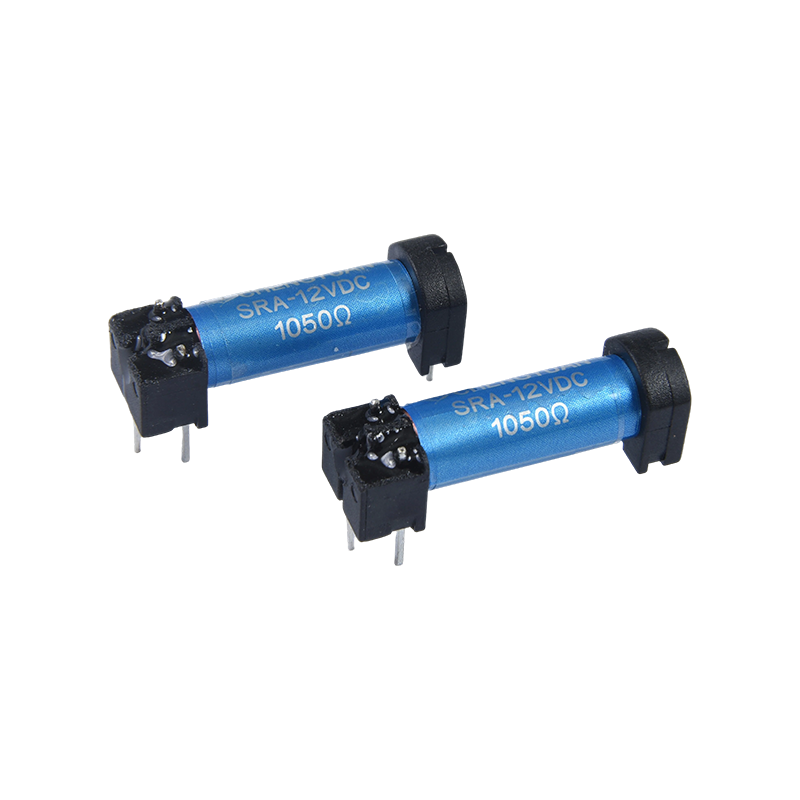

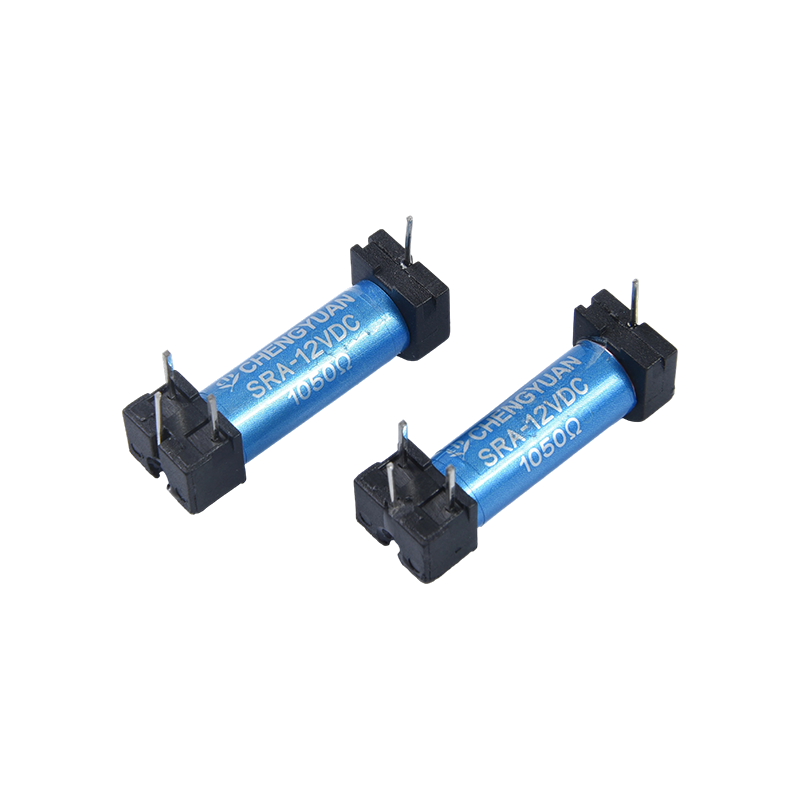

I. Cechy produktu
1. Zminiaturyzowana konstrukcja: Mały rozmiar i niewielka waga skutecznie oszczędzają miejsce na płytce PCB, odpowiednie do scenariuszy montażu o dużej gęstości;
2. Wygodna instalacja: Obsługuje bezpośrednie lutowanie na płytkach drukowanych, kompatybilne z automatycznymi procesami lutowania, poprawiając wydajność montażu;
3. Niezawodna konstrukcja: przyjmuje strukturę kontaktronu, zapewniającą dużą odporność na wstrząsy i wibracje, zapewniając stabilną pracę w różnych środowiskach.
II. Zalety
1. Wysoka czułość: konstrukcja o wysokiej czułości pozwala na szybką reakcję na słabe sygnały sterujące, poprawiając dokładność sterowania;
2. Niski pobór mocy: Niski pobór mocy cewki, odpowiedni do urządzeń elektronicznych zasilanych bateryjnie lub małej mocy;
3. Silna zdolność adaptacji do środowiska: doskonała odporność na wstrząsy i wibracje, długa żywotność, zmniejszenie kosztów konserwacji i wymiany sprzętu;
4. Elastyczna instalacja i wybór: Obsługuje bezpośrednie lutowanie PCB, z dostępnymi specyfikacjami impedancji wielu cewek, aby dopasować je do różnych obwodów i wymagań instalacyjnych.
III. Główny element kontaktronu SR, kontaktron, jest uszczelniony w gazie obojętnym. Obwód jest włączany i wyłączany poprzez namagnesowanie kontaktronów za pomocą pola magnetycznego. Jego wyjątkowo małe rozmiary, niskie zużycie energii, wysoka czułość i długa żywotność to jego kluczowe zalety, dzięki czemu nadaje się do zastosowań wymagających dużej wydajności przestrzennej i niezawodności.
Typowe zastosowania obejmują:
Sprzęt komunikacyjny: Stosowany w dialerach, systemach wideofonów itp. do przełączania sygnałów lub ochrony obwodów.
Systemy bezpieczeństwa: Zintegrowane z systemami kontroli dostępu, urządzeniami alarmowymi i kamerami monitorującymi.
Automatyka przemysłowa i różne przyrządy do testowania chipów, testery samochodowe itp.
Sprzęt medyczny i pomiarowy: Ze względu na niskie wytwarzanie ciepła i wysoką stabilność nadaje się do czułego przełączania sygnałów w precyzyjnych instrumentach lub systemach testujących.
| Parametry kontaktu |
| Nazwa parametru | Wartość parametru |
| modelka | SR |
| Materiały kontaktowe | Ru/Rh |
| Rezystancja stykowa | ≤100mΩ maks. (przy 1A 16VDC) |
| Obciążenie znamionowe (rezystancyjne) | 0,1 A 125 V AC / 0,5 A 24 V DC |
| Maksymalny prąd przełączania | 0,5A |
| Maksymalne napięcie przełączające | 200VAC |
| Maksymalna moc przełączania | 10VA(AC)/10W(DC) |
| Parametry wydajności |
| Czas wciągania (napięcie znamionowe) | Maks. 0,55 ms |
| Czas zwolnienia | Maks. 0,2 ms |
| Rezystancja izolacji | Min. 100MΩ (przy 500VDC) |
| Dielektryk wytrzymuje ciśnienie | Styk do styku: 200 V AC, 50/60 Hz przez 1 minutę |
| Dielektryk wytrzymuje ciśnienie | Połączenie styk-cewka: 1400VAC, 50/60Hz przez 1 minutę |
| Odporny na wibracje (trwały) | 10-55 Hz, podwójna amplituda 1,5 mm |
| Odporność na wibracje (w przypadku nieprawidłowego działania) | 10-55 Hz, podwójna amplituda 1,5 mm |
| Odporność na uderzenia (awaria) | 20G Min |
| Odporność na uderzenia (trwałość) | 100G Min |
| Żywotność mechaniczna | 100 000 000 razy |
| Życie elektryczne | 10 000 000 razy |
| Temperatura otoczenia | -40℃ do 85℃ (bez kondensacji) |
| waga | Około 3g |
| Parametry cewki (20℃) |
| Napięcie znamionowe (VDC) | Prąd znamionowy ±10% (mA) | Rezystancja cewki ±10% (Ω) | Moc znamionowa | Napięcie wciągania (maks.) | Napięcie zwolnienia (min.) | Maksymalne ciągłe przyłożone napięcie |
| 3 | 0.012 | 250 | Około 0,036 W | 75% napięcia znamionowego | 10% napięcia znamionowego | 130% napięcia znamionowego |
| 5 | 0.01 | 500 | Około 0,05 W |
| 12 | 0.012 | 1000 | Około 0,144 W |
| 24 | 0.012 | 2000 | Około 0,288 W |
Powyższe wartości są wartościami początkowymi. Nie przykładaj maksymalnego napięcia do produktu w sposób ciągły przez dłużej niż 10 minut, aby uniknąć przegrzania cewki.

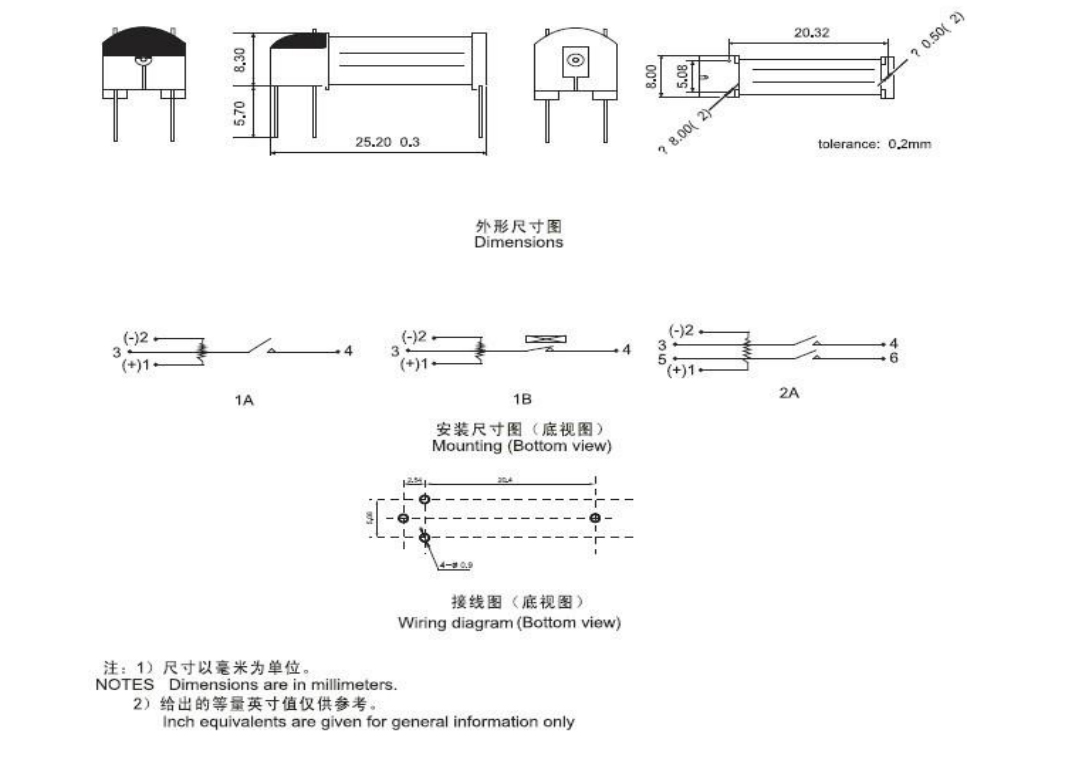

Rysunek wymiarowy, schemat okablowania i schemat rozmieszczenia otworów montażowych (jednostka: mm)
Znak zamówienia
SR-1-A-05
1 2 3 4
1: Model: SIP
2: Liczba grup styków: 1-1 biegun
3: Typ styku: C (odniesienie C); H (odniesienie A); B (odniesienie B)
4: Napięcie znamionowe: 3, 5, 12, 24 V DC
Zastrzeżenie: Niniejsza specyfikacja produktu służy wyłącznie celom informacyjnym klienta i może ulec zmianie bez powiadomienia.
Firma Sheng Yuan nie jest w stanie ocenić wszystkich parametrów wydajności wymaganych dla przekaźników w każdym konkretnym zastosowaniu; dlatego klienci powinni wybierać produkty odpowiadające ich konkretnym warunkom użytkowania. Dla uszczelnionych
przekaźników, po montażu i wyczyszczeniu przed użyciem należy otworzyć otwory wentylacyjne w obudowie. Jeśli masz jakiekolwiek pytania, skontaktuj się z Sheng Yuan w celu uzyskania dalszej pomocy technicznej. Jednakże odpowiedzialność za wybór produktu spoczywa wyłącznie na Kliencie.
