Stycznik dużej mocy zaczyna mieć znaczenie, gdy nlubmalny przekaźnik nie jest już w stanie wytrzymać obciążenia. W praktyce wiele styczników zaczyna się od 15 A, a modele przemysłowe mogą przełączać setki lub tysiące amperów. Jeśli wybierasz jeden do silnika, układu akumulatorów, zespołu nagrzewnic lub panelu dystrybucji mocy, decyzja rzadko kończy się na prądzie znamionowym. Zależy to również od prądu rozruchowego, cyklu pracy, rodzaju napięcia, kontroli łuku, napędu cewki i środowiska, w którym urządzenie będzie pracować.
Wybierz stycznik, gdy obciążenie jest duże, przełączanie jest częste, a energia łuku przy rozwarciu styków jest znacząca. Wybierz przekaźnik wysokoprądowy lub moduł kompaktowy, gdy obciążenie jest umiarkowane, obudowa jest mała, a obowiązek przełączania jest lżejszy. Granica nie jest ustalona. Przekaźnik 30 A może działać dobrze w jednej szafie i wcześnie ulegać awarii w innej, ponieważ obciążeniem jest silnik, a nie grzejnik rezystancyjny.
Co robi stycznik dużej mocy pod obciążeniem
Wewnątrz stycznika znajdują się cztery grupy funkcjonalne: cewka, rdzeń magnetyczny i twornik, styki główne i system tłumienia łuku. Sygnał sterujący o małej mocy zasila cewkę. Siła magnetyczna ciągnie zworę i zamyka główne styki. Kiedy cewka traci napięcie, sprężyna cofa zworę i otwiera styki. W styczniku normalnie otwartym obwód główny jest wyłączony do momentu zasilenia cewki. Dzięki takiemu rozwiązaniu wyjście PLC, termostat lub urządzenie pilotujące mogą bezpiecznie sterować znacznie większym obwodem.
Głównym wyzwaniem projektowym nie jest zamykanie styków. To ich otwieranie. Kiedy styki rozłączają się pod obciążeniem, prąd może podtrzymać łuk, który powoduje erozję metalu, podnosi temperaturę i opóźnia pęknięcie. Dlatego styczniki dodają komory łukowe, magnetyczne cewki wydmuchowe, płyty rozdzielające, komory próżniowe lub komory wypełnione gazem. Prawidłowa metoda zależy od prądu, napięcia i tego, czy zasilanie jest prądem przemiennym, czy stałym.
Styczniki różnią się od przekaźników także oczekiwaniem na obciążenie. Stycznik może uruchamiać silnik tysiące razy w roku, dlatego siła sprężyny, materiał styku i wzrost temperatury zacisków mają kluczowe znaczenie. Przekaźniki wysokoprądowe znajdują się pomiędzy przekaźnikami sygnałowymi i stycznikami.
W przypadku kompaktowych konstrukcji, które nadal wymagają wyższego prądu, praktyczną alternatywą może być przekaźnik wysokoprądowy. Seria CY T90 to wysokoprądowe przekaźniki SPDT oferowane w wersjach 30 A i 40 A.
Wysokoprądowy przekaźnik mocy SPDT CYT90 Kompaktowy wysokoprądowy przekaźnik SPDT do przełączania obciążeń w miejscach o ograniczonej przestrzeni; przydatne przed porównaniem parametrów znamionowych styczników IEC i zachowania łuku. Zobacz produkt → Oceny i kategorie użytkowania, które mają znaczenie
Aktualny arkusz danych nie wystarczy. Stycznik o wartości znamionowej 40 A dla obciążenia rezystancyjnego może mieć znacznie niższą moc silnika. Kategorie użytkowania IEC opisują tę różnicę. AC-1 obejmuje obciążenia nieindukcyjne lub lekko indukcyjne. AC-3 obejmuje silniki klatkowe, w których stycznik zamyka się przy zablokowanym prądzie wirnika i otwiera przy prądzie znamionowym. AC-4 obejmuje zadania impulsowania i podłączania, w których stycznik otwiera się przy dużym prądzie i jest narażony na silne wyładowania łukowe. Kategorie prądu stałego są podobnie wymagające, ponieważ łuki prądu stałego nie gaszą samoczynnie przy przejściu przez zero.
Skorzystaj z poniższej tabeli, aby porównać, w jaki sposób zwykle stosowane są styczniki i przekaźniki wysokoprądowe. Wartości stanowią ogólne wytyczne i nie zastępują arkusza danych producenta ani obowiązującej normy.
Tabela porównująca styczniki dużej mocy i przekaźniki wysokoprądowe przy podejmowaniu decyzji o przełączaniu obciążenia. | Funkcja | Stycznik dużej mocy | Przekaźnik wysokoprądowy |
| Typowy prąd | Często powyżej 15 A, do tysięcy amperów | Zwykle od 10 A do 40 A, niektóre wyższe |
| Główny nacisk na projekt | Rozruch silnika, wysoka zdolność wyłączania, kontrola łuku | Kompaktowe przełączanie, izolacja, integracja PCB lub panelu |
| Kontrola łuku | Komora łukowa, komora wydmuchowa, próżniowa lub gazowa | Mniejsze tłumienie łuku, odstępy między stykami i materiał |
| Cykl pracy | Częste przełączanie i obciążenia silnika | Umiarkowane obciążenia przełączające, rezystancyjne lub lekkie obciążenia indukcyjne |
| Napęd cewkowy | Wyższa moc cewki, dedykowany obwód sterujący | Niższa moc cewki, często napędzana przez elektronikę |
| Montaż | Panel, szyna DIN, szyna zbiorcza | PCB, wtyczka, moduł na szynę DIN |
| Najlepsze dopasowanie | Silniki, systemy akumulatorowe, dystrybucja mocy | Obwody sterujące, obciążenia kompaktowe, moduły przekaźnikowe |
Inne parametry obejmują napięcie cewki, napięcie izolacji, zdolność załączania i wyłączania, trwałość mechaniczną, trwałość elektryczną, typ zacisku i montaż. Stycznik o właściwym prądzie, ale o niewłaściwym napięciu cewki nie będzie działał niezawodnie.
Gdy wymagana wartość znamionowa nadal mieści się w zakresie przekaźnika, przekaźnik SPDT od 30 A do 40 A, taki jak CY T91, może zapewnić przełączanie wysokiego prądu w mniejszej obudowie.

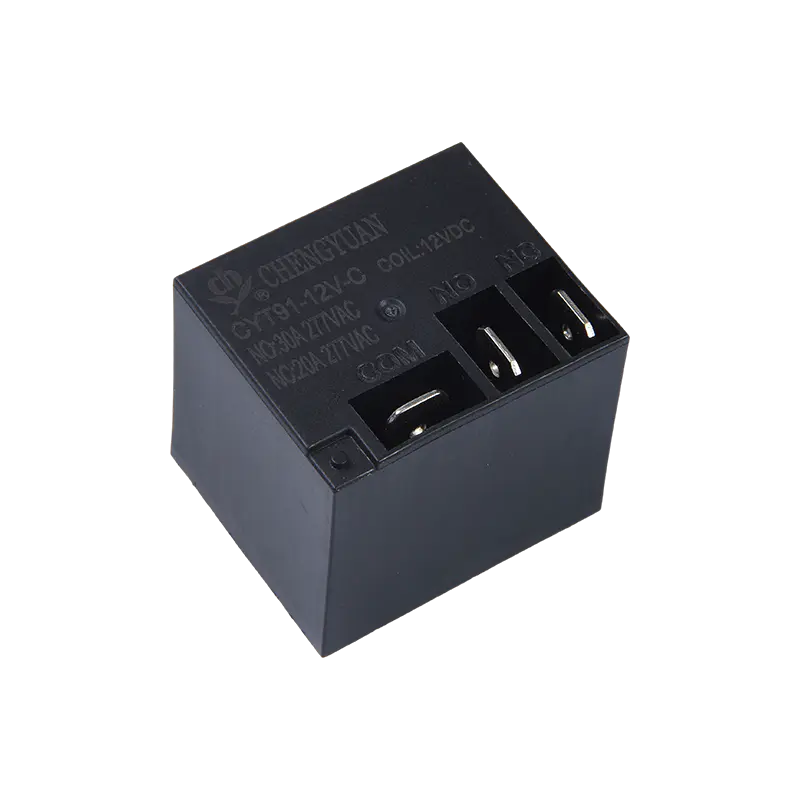

Wysokoprądowy przekaźnik mocy SPDT CYT91 / T91 Kompaktowy przekaźnik mocy SPDT 30 A do przełączania wysokoprądowego w ciasnych przestrzeniach; alternatywę dla przekaźnika przed rozważeniem zachowania łuku stycznika AC lub DC. Zobacz produkt → Przełączanie AC i DC nie jest wymienne
Styczniki prądu przemiennego korzystają z zer prądu naturalnego, więc łuki mają szansę zgasnąć. Styczniki prądu stałego narażone są na ciągły łuk, który należy rozciągnąć, schłodzić i szybko rozdzielić, w przeciwnym razie przerwa stykowa musi wytrzymać pełne napięcie. Z tego powodu stycznik prądu stałego często ma inną strukturę styków, wydmuch magnetyczny i większy rozmiar fizyczny niż urządzenie prądu przemiennego o tym samym prądzie znamionowym.
Zastosowania prądu stałego o wysokim napięciu sprawiają, że ta różnica jest oczywista. Zestawy akumulatorów, panele słoneczne i systemy ładowania mogą dostarczać niebezpieczną energię nawet po otwarciu głównego wyłącznika. Stycznik musi bezpiecznie przerwać obwód, odizolować obciążenie i być odporny na spawanie. Sprawdź rzeczywistą stałą czasową, prąd zwarciowy i napięcie maksymalne, a nie tylko napięcie nominalne.
Cewki AC i cewki DC są również różne. Dopasuj cewkę do zasilania sterującego i potwierdź prąd pobudzenia, zaniku i podtrzymania.
Lista kontrolna wyboru projektów styczników dużej mocy
- Zdefiniuj obciążenie. Zidentyfikuj obciążenie rezystancyjne, indukcyjne, pojemnościowe, silnikowe, transformatorowe lub akumulatorowe. Zwróć uwagę na prąd stały i prąd rozruchowy.
- Potwierdź napięcie przełączające. Zapisz napięcie nominalne, maksymalne i przejściowe. Oddzielne wymagania AC i DC.
- Wybierz kategorię użytkowania. Użyj AC-1, AC-3, AC-4, DC-1 lub kategorii odpowiadającej rzeczywistemu obowiązkowi.
- Dopasuj cewkę. Sprawdź napięcie cewki, AC lub DC, pobudzenie, spadek i prąd trzymania.
- Sprawdź cykl pracy. Oszacuj liczbę operacji na godzinę i oczekiwaną trwałość elektryczną. Jogging silnikowy może szybko skrócić życie.
- Przejrzyj tłumienie łuku i zaciski. Potwierdź komorę łukową, kierunek wydmuchu, moment obrotowy na zaciskach oraz układ szyn zbiorczych lub PCB.
- Zweryfikuj środowisko i standardy. Sprawdź temperaturę otoczenia, wilgotność, wibracje, stopień zanieczyszczenia i wymagane certyfikaty.
- Przetestuj prototyp. Przed wprowadzeniem do produkcji przeprowadzić testy załączania i rozłączania przy najgorszym przypadku napięcia i prądu.
Dla producentów paneli moduły montowane na szynie mogą uprościć okablowanie i wymianę. Moduł przekaźnika na szynę DIN ze stykiem 16 A, taki jak moduł przekaźnika na szynę MCYF3 14F, może obsługiwać kompaktowe zadania sterowania przemysłowego, w których pełny stycznik byłby zbyt duży.
Moduł przekaźnika na szynę DIN MCYF3 14F Modułowy moduł przekaźnikowy 16 A montowany na szynie do scentralizowanego sterowania przemysłowego, upraszczający okablowanie i wymianę w przypadku, gdy pełny stycznik byłby zbyt duży. Zobacz produkt → Aplikacje i punkty integracji
Styczniki dużej mocy pojawiają się wszędzie tam, gdzie sygnał małej mocy musi sterować obwodem o dużej energii. Typowe przykłady obejmują:
- Rozruszniki silników i panele sterowania pompami, w których styczniki obsługują prąd rozruchowy.
- Sprężarki i wentylatory HVAC, gdzie częste obciążenia cykliczne i obciążenia indukcyjne wymagają wytrzymałych styków.
- Magazynowanie energii akumulatorowej i dystrybucja prądu stałego, gdzie izolacja i tłumienie łuku mają kluczowe znaczenie dla bezpieczeństwa.
- Falowniki fotowoltaiczne i urządzenia ładujące, w których konieczne jest niezawodne przełączanie wysokiego napięcia prądu stałego.
- Przemysłowe banki grzewcze i oświetleniowe, w których obciążenia rezystancyjne mogą nadal wymagać dużej wydajności prądowej.
Integracja jest tak samo ważna jak sam stycznik. Rozmiar obudowy wpływa na wzrost temperatury. Długość okablowania wpływa na spadek i udar napięcia. Tłumienie cewki może zapobiec uszkodzeniu wyjścia PLC. Użyj tłumika RC, diody flyback lub warystora, odpowiednio do typu cewki.
Typowe ryzyka związane z zamówieniami i sposoby ich ograniczenia
Najczęstszym błędem jest porównywanie tylko nagłówka prądu znamionowego. Przekaźnik 40 A i stycznik 40 A mogą wyglądać podobnie w specyfikacji, ale ich zdolność wyłączania, cykl pracy i zachowanie termiczne mogą się bardzo różnić. Innym ryzykiem jest założenie, że stycznik przystosowany do prądu przemiennego będzie działał na prąd stały. Zwykle nie będzie, przynajmniej nie bezpiecznie lub na długo.
Zespoły zakupowe powinny również sprawdzić wersję arkusza danych, napięcie cewki, układ styków, orientację zacisków i dokumenty certyfikacyjne. Jeśli aplikacja obejmuje funkcje bezpieczeństwa, poproś o dane testowe i próbkę do walidacji.
W przypadku projektów niestandardowych lub o średniej wielkości współpraca bezpośrednio z producentem przekaźników może skrócić pętlę wyboru. Firma stojąca za tą stroną produkuje przekaźniki i przemysłowe moduły sterujące od 1996 roku i może porównać wymagania dotyczące obciążenia, cewki i montażu z dostępnymi produktami. Możesz przejrzeć tło firmy or wyślij szczegóły aplikacji w celu uzyskania wyceny .
Dopasowanie urządzenia do rzeczywistego obciążenia
Zacznij od ładunku, a nie strony katalogu. Zdefiniuj prąd, napięcie, rozruch, cykl pracy, środowisko i wymaganą trwałość. Następnie zdecyduj, czy stycznik dużej mocy, przekaźnik wysokoprądowy czy moduł na szynę DIN to właściwy poziom przełączania. Styczniki są zbudowane z myślą o dużych obciążeniach i częstej pracy. Przekaźniki i moduły wysokoprądowe są lepsze, gdy obciążenie jest umiarkowane, a obudowa musi pozostać zwarta.
Jeśli aplikacja jest na granicy, przetestuj ją. Urządzenie, które przejdzie test laboratoryjny w temperaturze pokojowej, może ulec awarii w zamkniętej szafce w temperaturze 60 C. Stycznik utrzymujący obciążenie rezystancyjne może zespawać się podczas uruchamiania silnika. Dodatkowy etap sprawdzania poprawności jest zwykle tańszy niż awaria pola.
