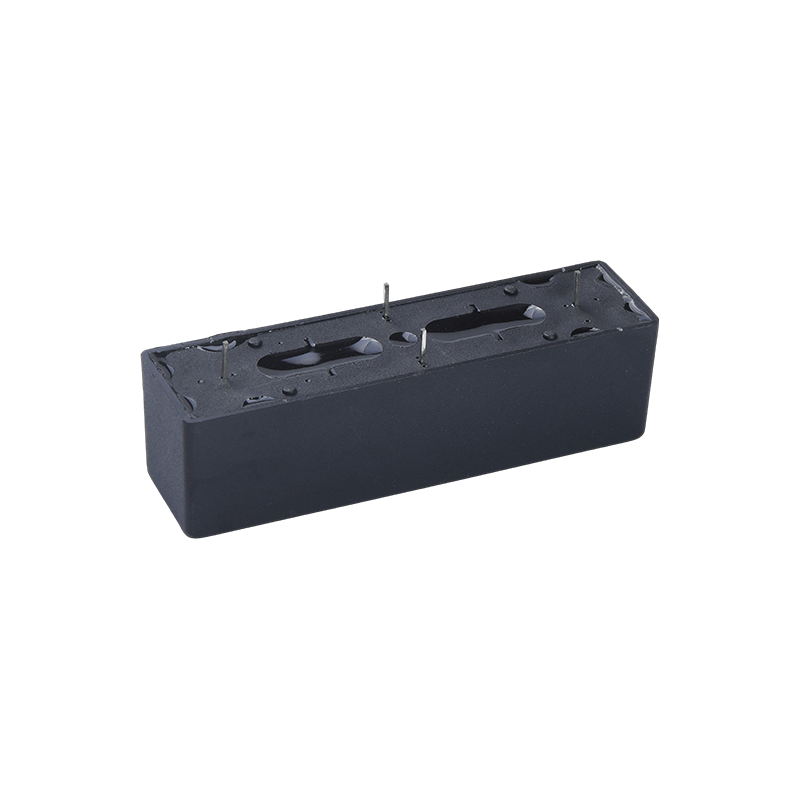

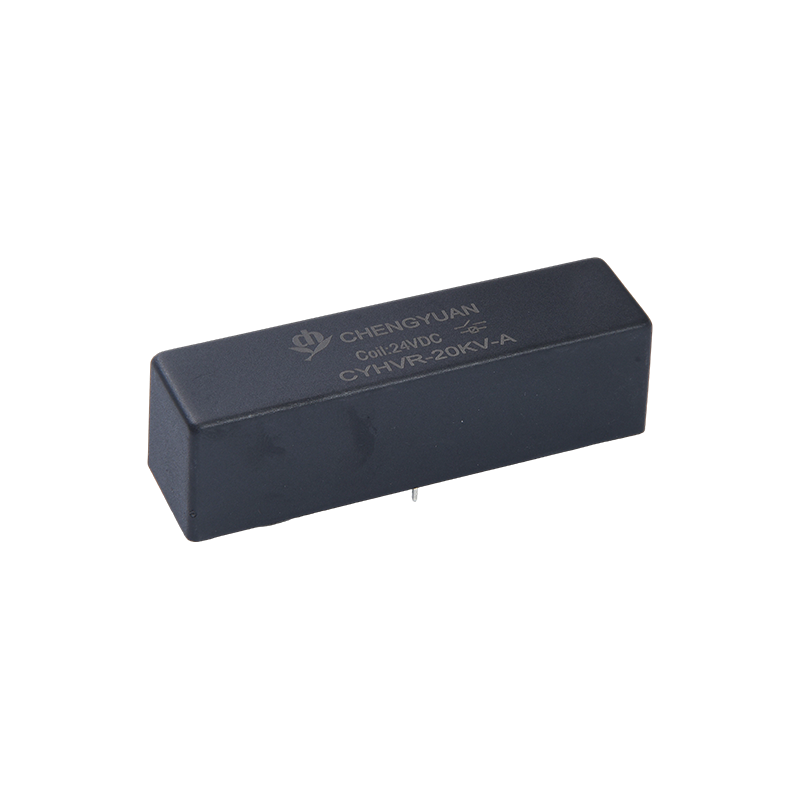

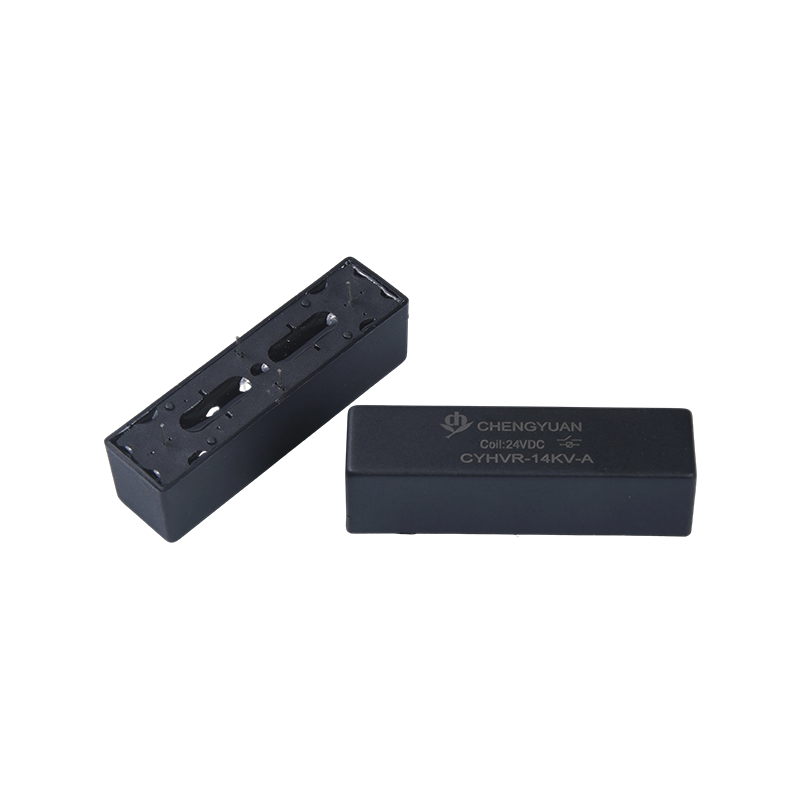

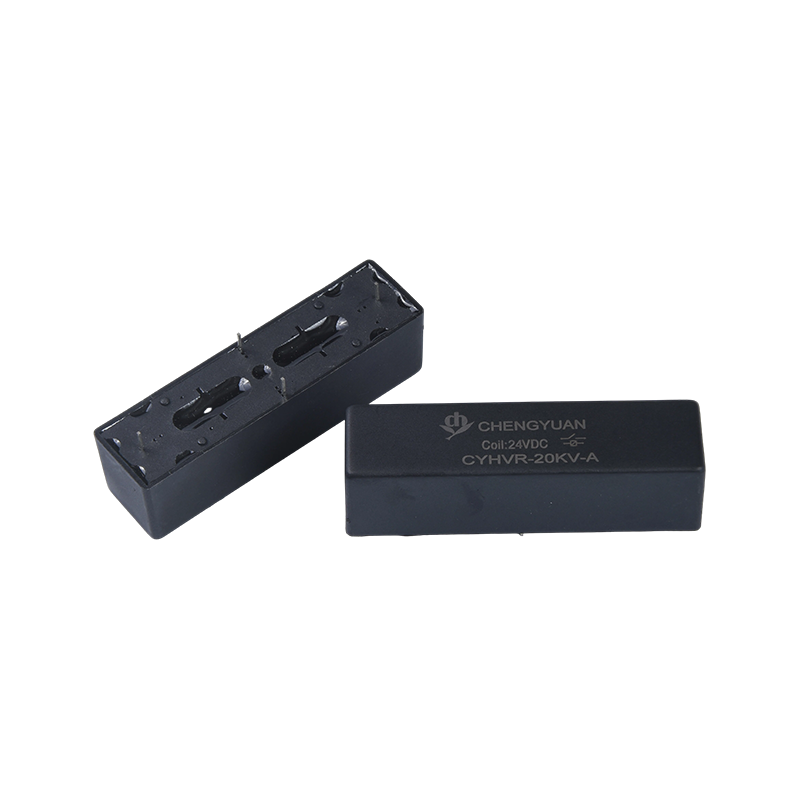

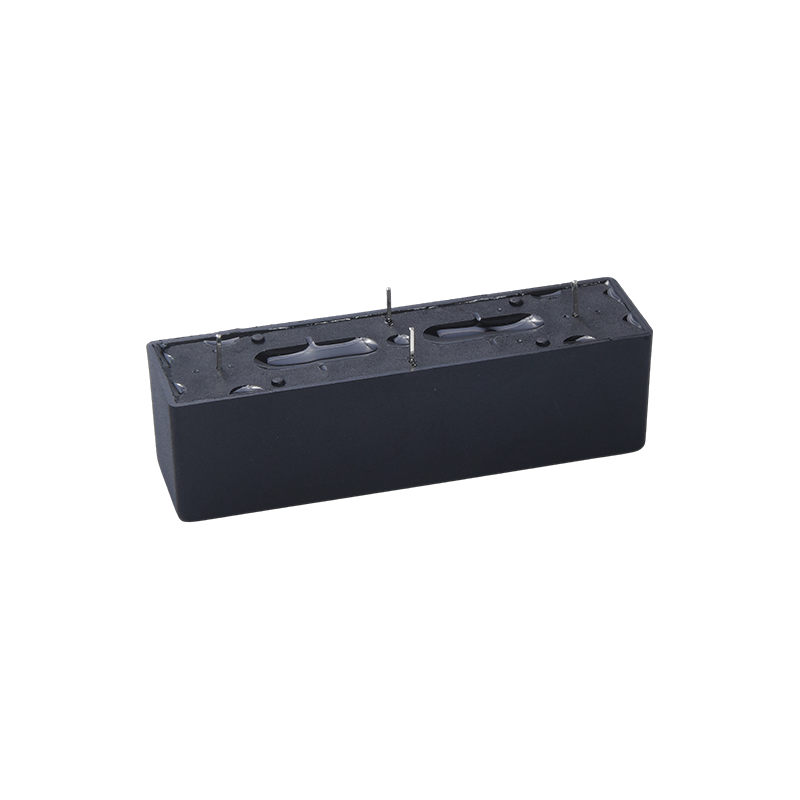

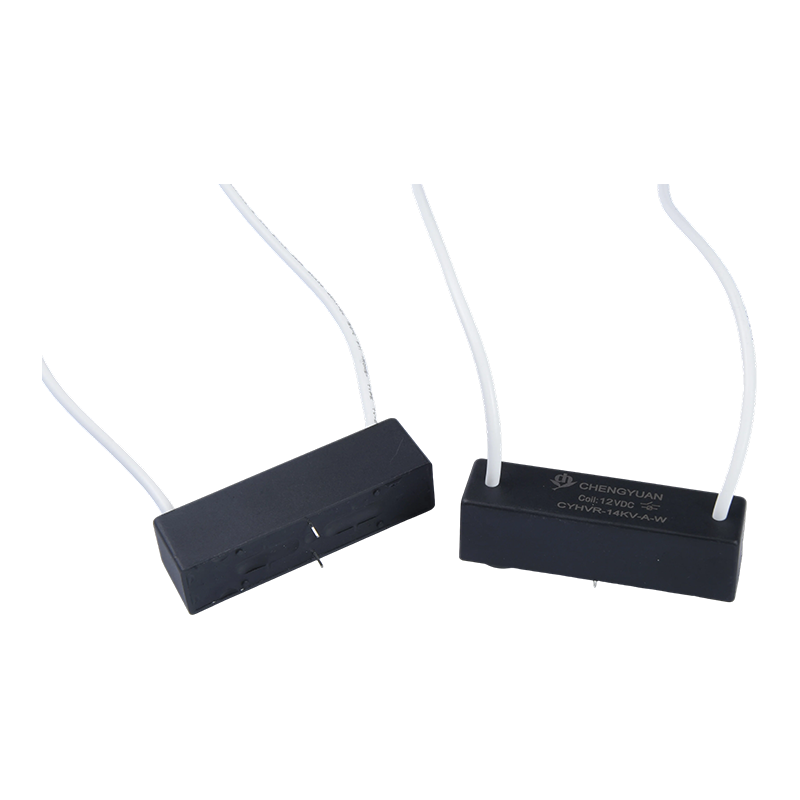

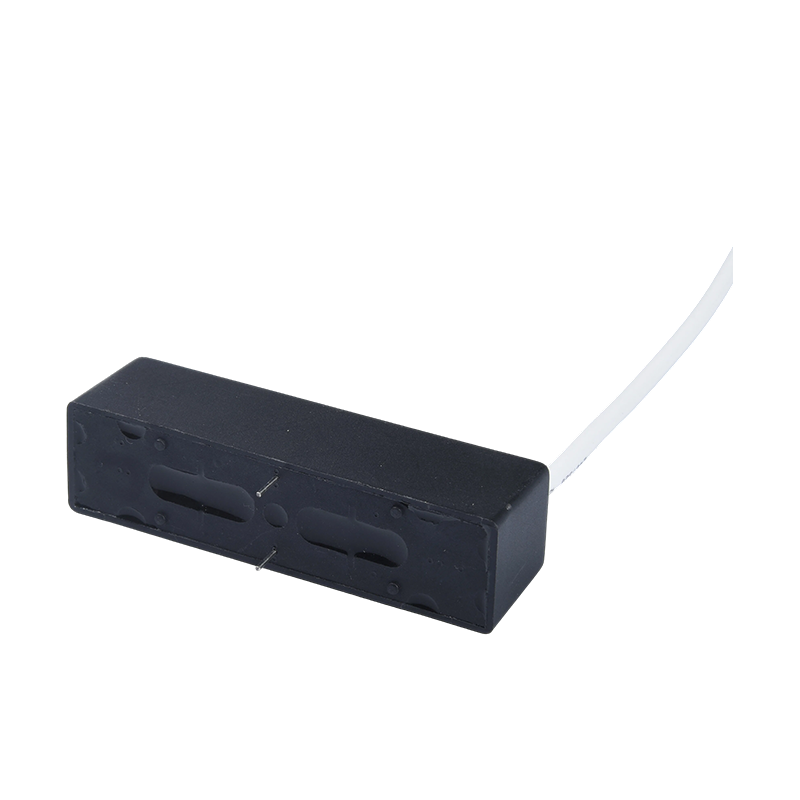

Cechy produktu:
Przełączanie wysokoprądowe: Utrzymuje obciążalność 3 A nawet w środowiskach wysokiego napięcia, spełniając wymagania przełączania tam, gdzie współistnieją wysokie napięcie i wysoki prąd.
Niezawodna izolacja: wykorzystuje technologię kontaktronu, aby zapewnić doskonałą izolację sygnału, zapewniając bezpieczeństwo systemu sterowania.
Elastyczne opcje instalacji: Dostępne w dwóch konfiguracjach: typu PCB i PCB z typem przewodu, dostosowujące się do różnych układów płytek drukowanych i wymagań dotyczących drogi upływu wysokiego napięcia.
Szeroki zakres napięcia cewki: Zakres napięcia cewki od 5 VDC do 24 VDC, co ułatwia kompatybilność ze standardowymi obwodami sterującymi.
Typowe zastosowania:
Nowe systemy energetyczne: stosowane w falownikach fotowoltaicznych (PV) i systemach magazynowania energii do przełączania szyn zbiorczych prądu stałego wysokiego napięcia oraz kontrolowania ładowania i rozładowywania.
Sprzęt do testowania wysokiego napięcia: Służy jako główny element przełączający w testerach wysokiego napięcia do testowania napięcia wytrzymywanego i wykrywania izolacji.
Elektronika mocy: Zapewnia automatyczną ochronę obwodów i kontrolę w przetwornicach mocy wysokiego napięcia.
Przemysł lotniczy: Nadaje się do obwodów sterujących wysokiego napięcia w sprzęcie awioniki, spełniając rygorystyczne normy bezpieczeństwa.
Przemysłowe sterowanie wysokim napięciem: Stosowane w automatyce przemysłowej do ochrony urządzeń wysokiego napięcia i sterowania przełączaniem obwodów.
| Ocena kontaktu |
| Umowa kontaktowa | 1 Formularz A 1 Formularz B |
| Ocena kontaktu | 50 W |
| Maksymalne napięcie przełączania (DC lub AC PEAK) Maks | DC.7,5KV, |
| Napięcie przebicia Min | DC.10KV |
| Maks. prąd przełączania | 2,0A |
| Maks. Noś prąd | 3,0A |
| Operacja Życie | Elektryczne | DC.10000V-1mA 0,5X106 MIN operacji (R.L.) |
| Mechaniczne | 1*108 MIN operacji (R.L.) |
| Parametr cewki (23 ℃) |
| Napięcie cewki (VDC) | Cewka Opór Ω± 10% | Normalny prąd (mA) | Napięcie zwolnienia VDC (Min) (10% napięcia znamionowego) | Napięcie odbioru VDC (maks.) (80% napięcia znamionowego) |
| Oceniono | Maks |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Uwaga:1, użycie napięcia cewki mniejszego niż napięcie znamionowe cewki pogorszy działanie przekaźnika.
2. Napięcie pobierania i zwalniania służy wyłącznie do celów testowych i nie może być wykorzystywane jako kryteria projektowe.
| Stan działania |
| Skontaktuj się z oporem | 150 mΩ |
| Napięcie przebicia | Otwórz Kontakty | DC10KV |
| Kontakty do COIL | DC20KV |
| Rezystancja izolacji | Otwórz Kontakty | Otwarte styki 1X109ΩMIN.(DC.100V) |
| Kontakty do COIL | Styki do cewki 1X109ΩMIN.(DC.100V) |
| Pojemność elektromotoryczna | 2,0 pF MAX. |
| Czas działania | 4,0 ms |
| Czas zwolnienia | 2,0 ms |
| Wibracje | 20G (0 ~ 55 Hz, 1,5 mm) |
| Szok | 30G (11mS, fala sinusoidalna 1/2) |
| Temperatura pracy | -20 ℃ - 70 ℃ |
| Temperatura przechowywania | -35 ℃ - 90 ℃ |
| Temperatura lutowania | 5 sek. maks. 260 ℃ |

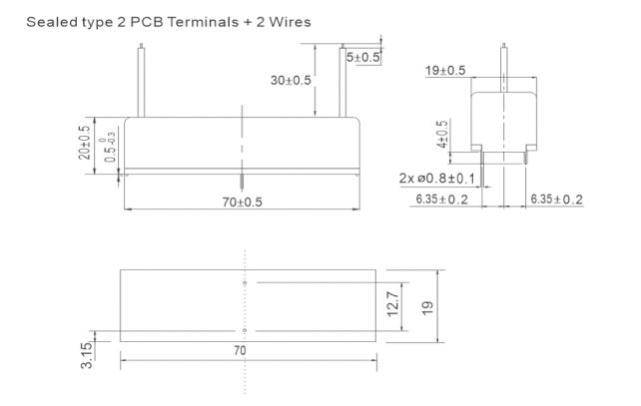

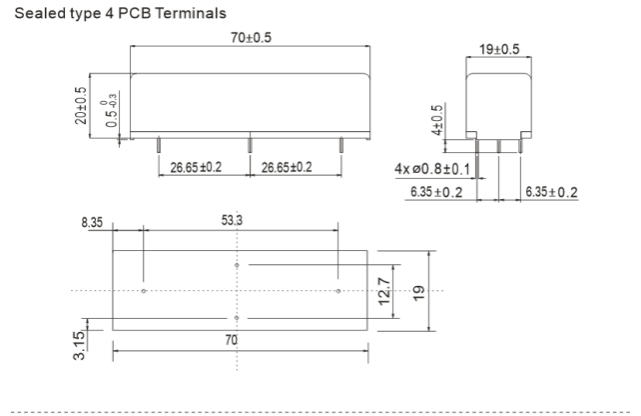

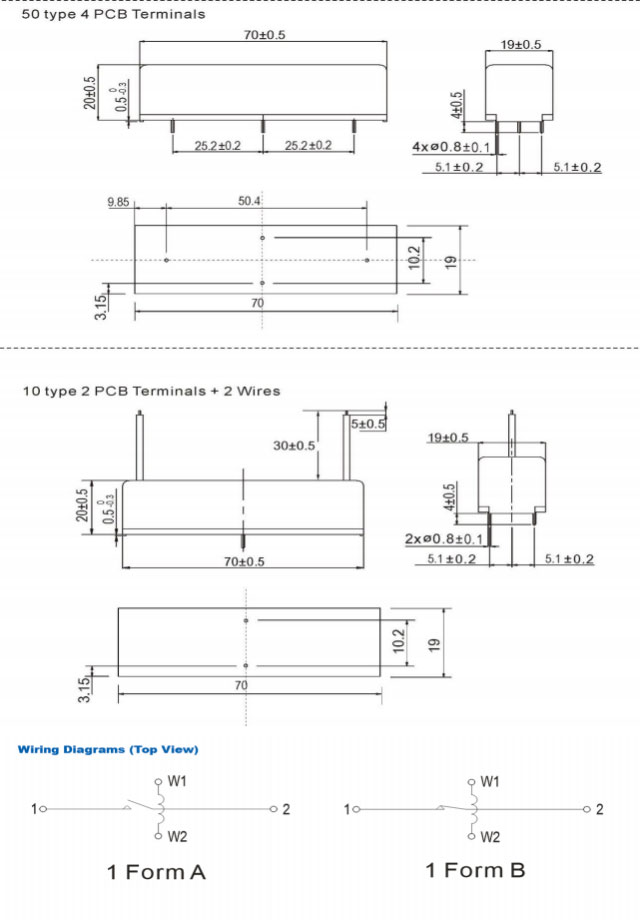

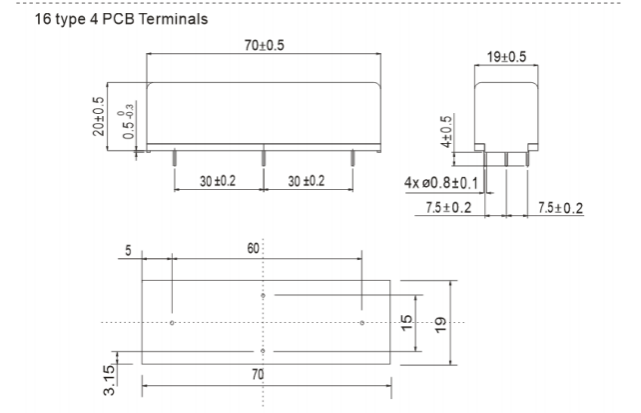

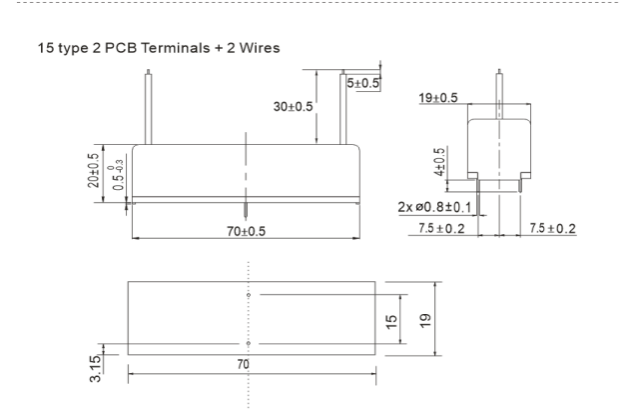

Wymiary (mm/cale)
| Informacje o zamówieniu |
| CYHVR- 12 - A - 14K - W -15 1 2 3 4 5 6 |
| 1, numer artykułu: CYHVR 2, napięcie znamionowe cewki (V): DC: 12,24 3, Formularz kontaktowy: A: normalnie otwarty, B: normalnie zamknięty 4, Min. napięcie przebicia: DC: 10 KV 5, Typ zacisku: NIL: typ PCB, W: przewód PCB 6. Odległość terminala: NIL: typ uszczelniony, 15: typ 15, typ 16:16, typ 10:10, typ 50:50 |
1. Napięcie przebicia wynosi 15 kV prądu stałego

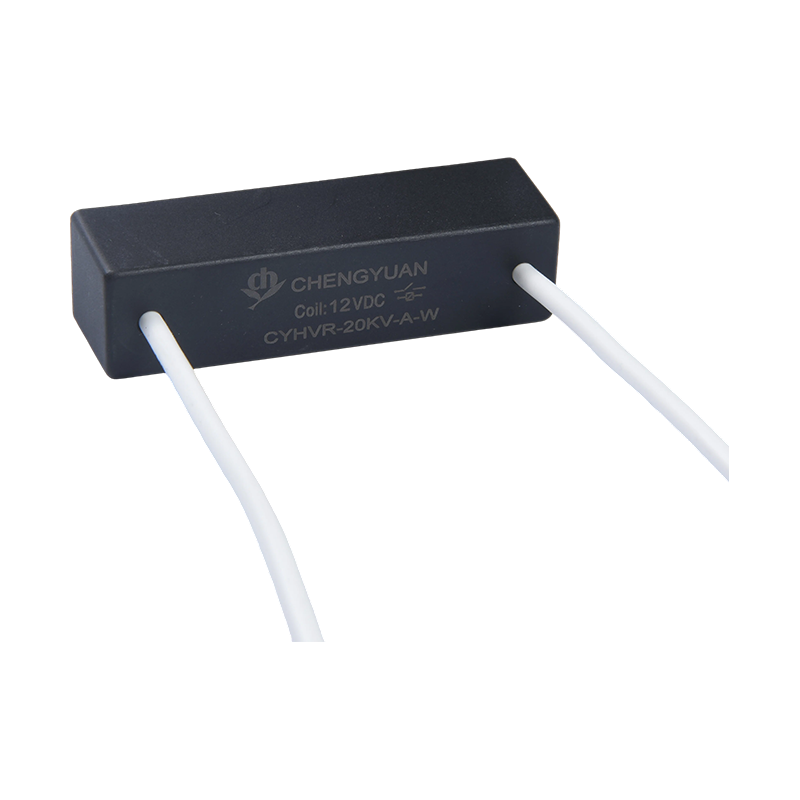

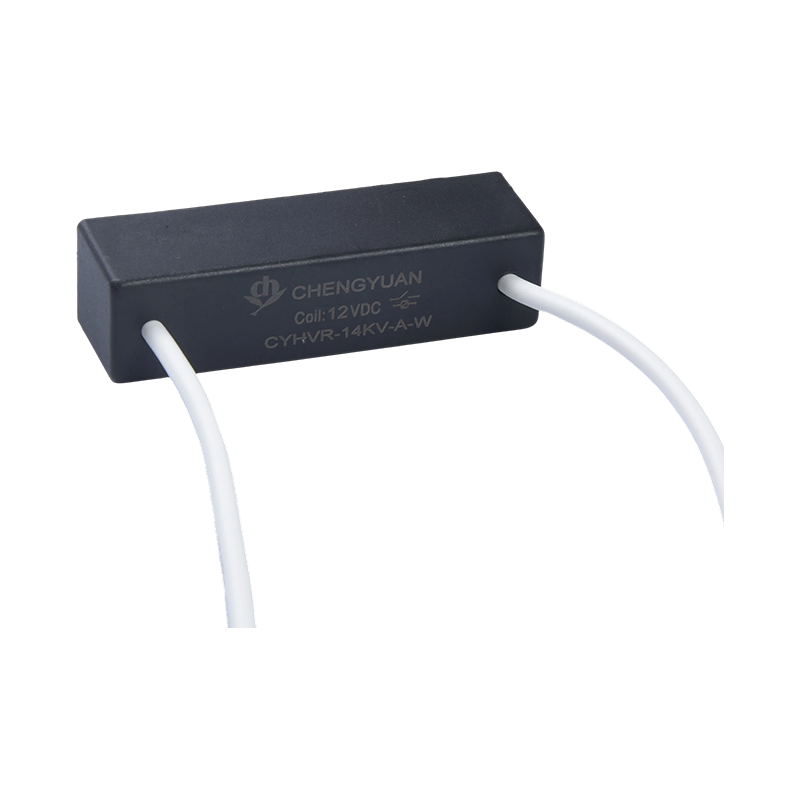

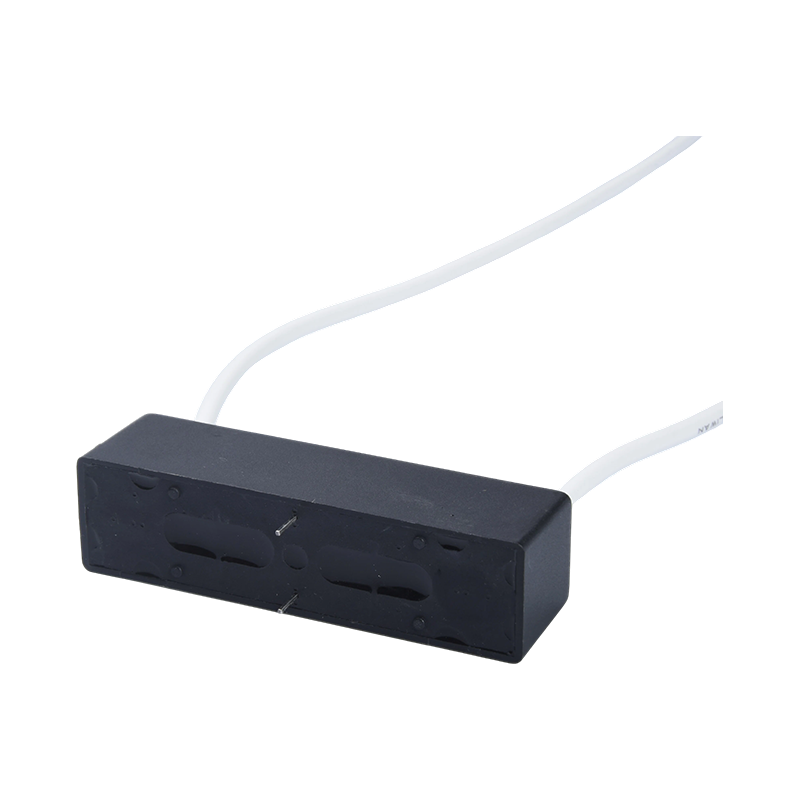

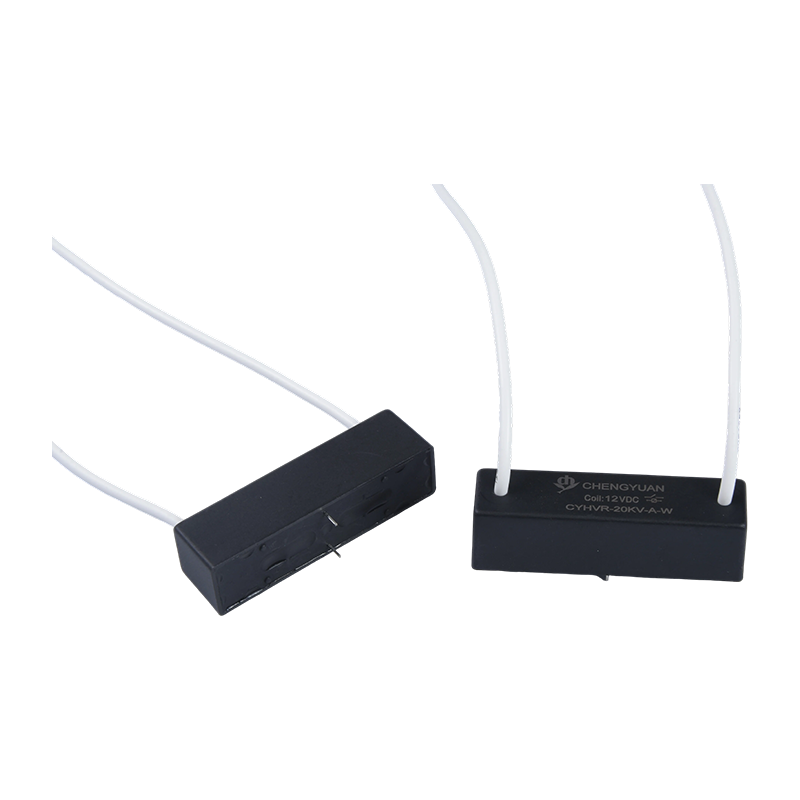

2, typ PCB, typ przewodu PCB
| Ocena kontaktu |
| Umowa kontaktowa | 1 Formularz A 1 Formularz B |
| Ocena kontaktu | 50 W |
| Maksymalne napięcie przełączania (DC lub AC PEAK) Maks | DC.10KV, |
| Napięcie przebicia Min | DC. 15KV |
| Maks. prąd przełączania | 2,0A |
| Maks. Noś prąd | 3,0A |
| Operacja Życie | Elektryczne | DC.10000V-1mA 0,5X106 MIN Operacje (R. L.) |
| Mechaniczne | 1*108 MIN operacji (R.L.) |
