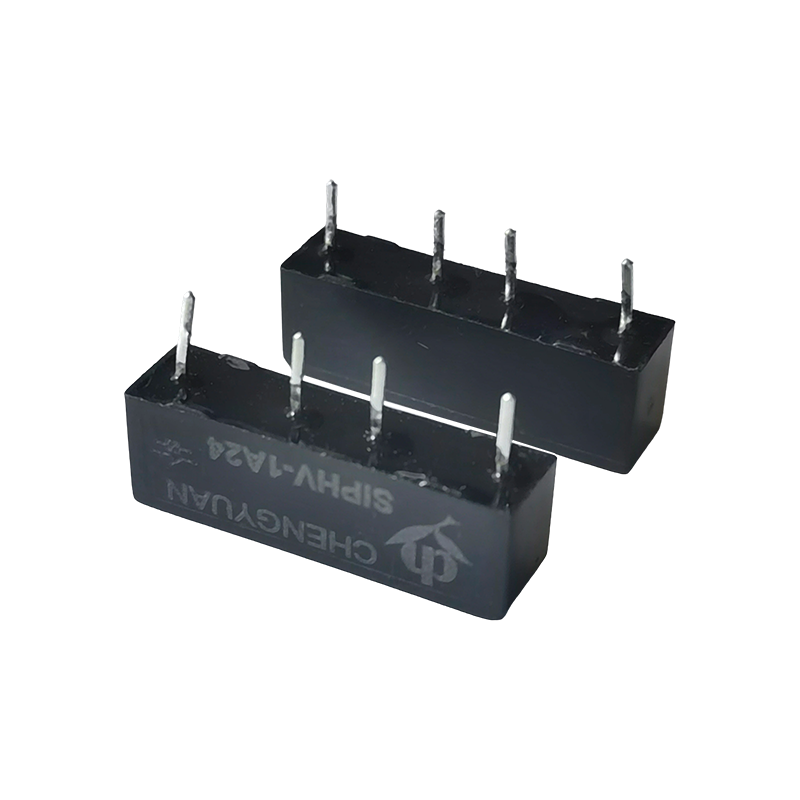

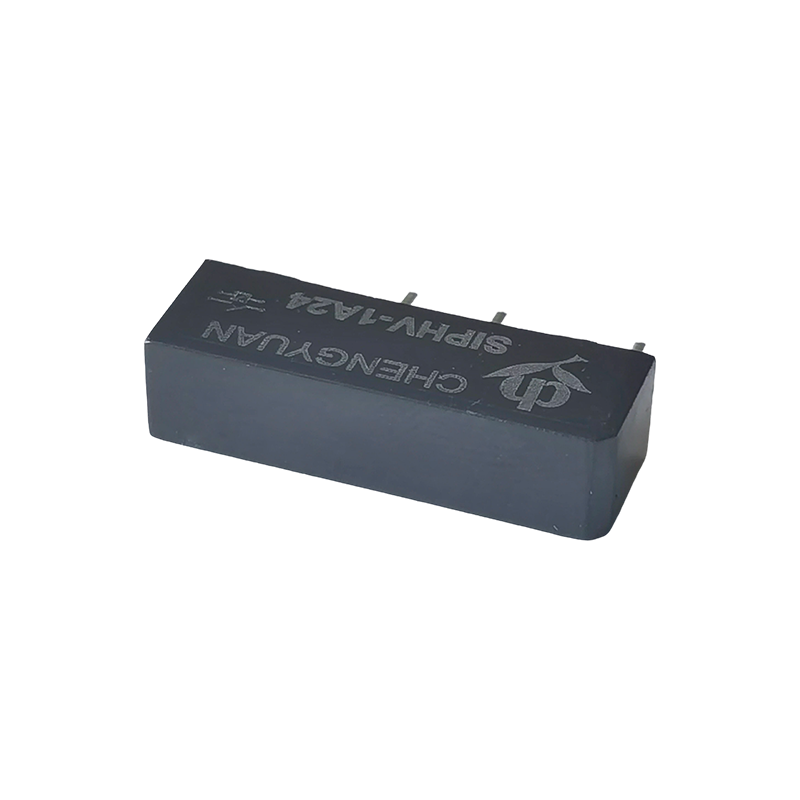

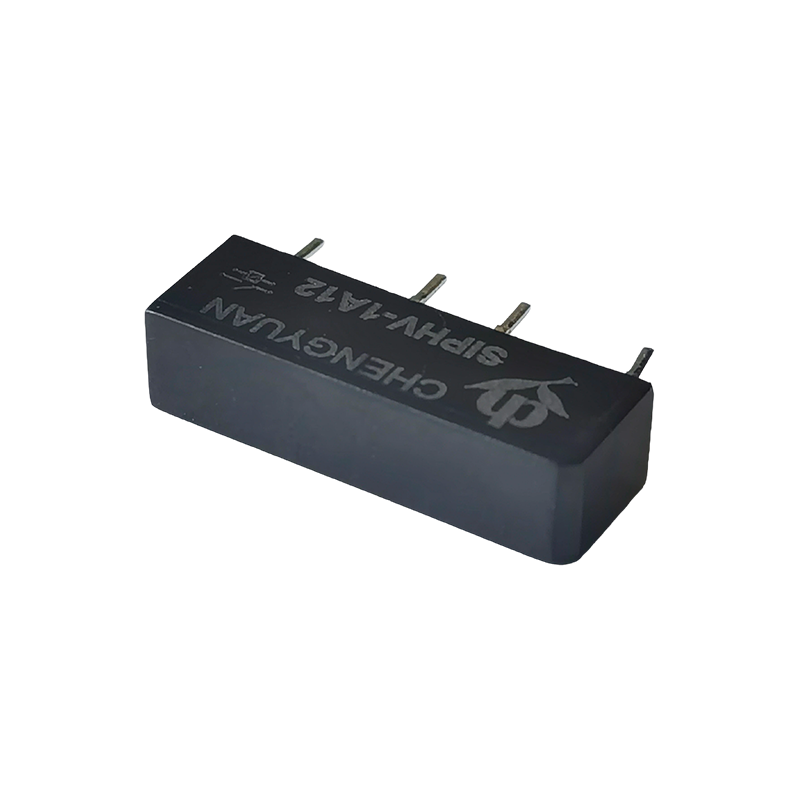

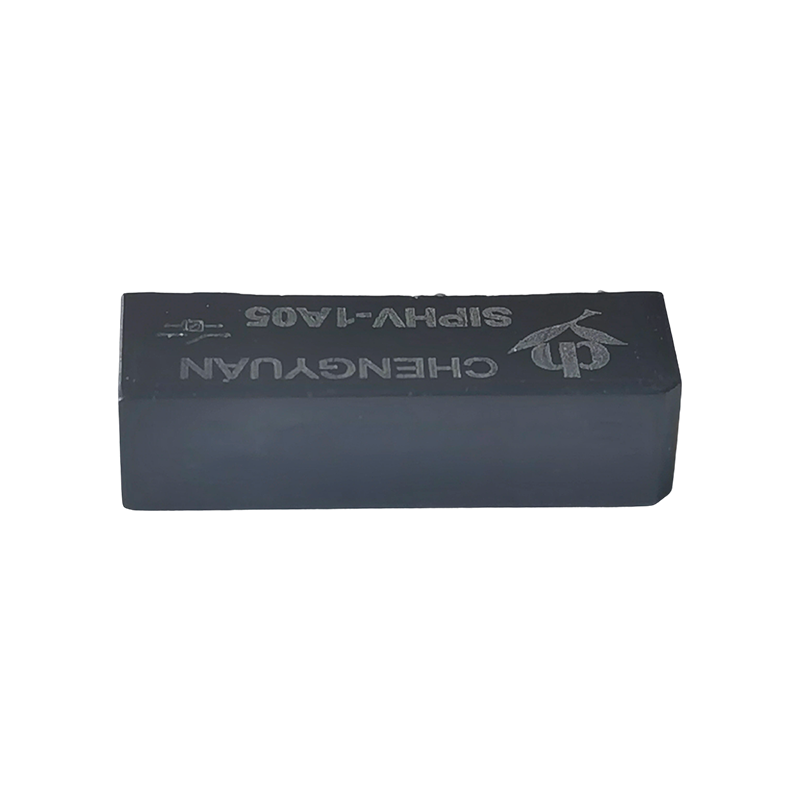

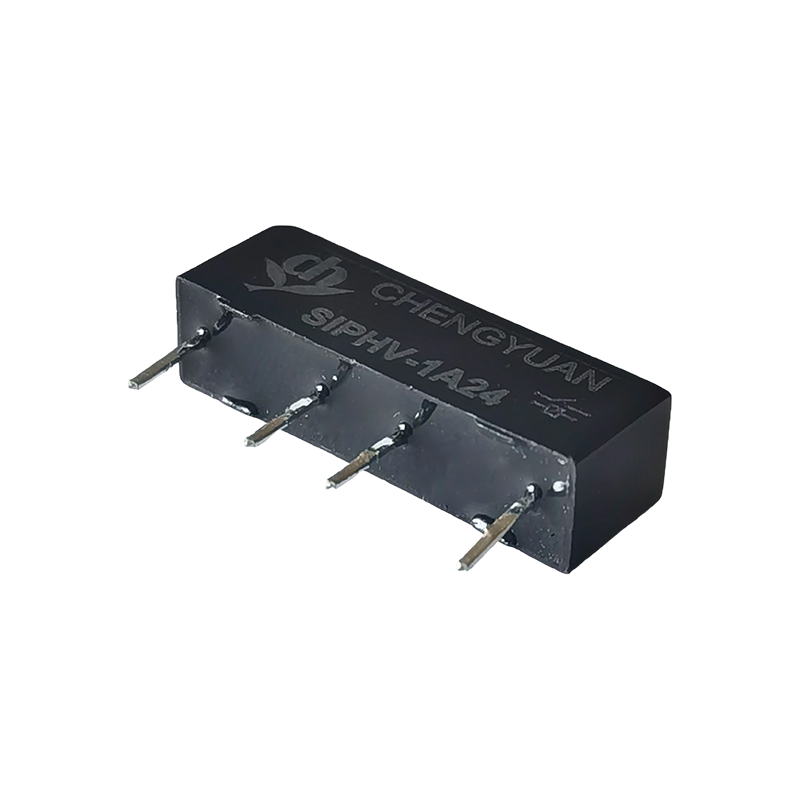

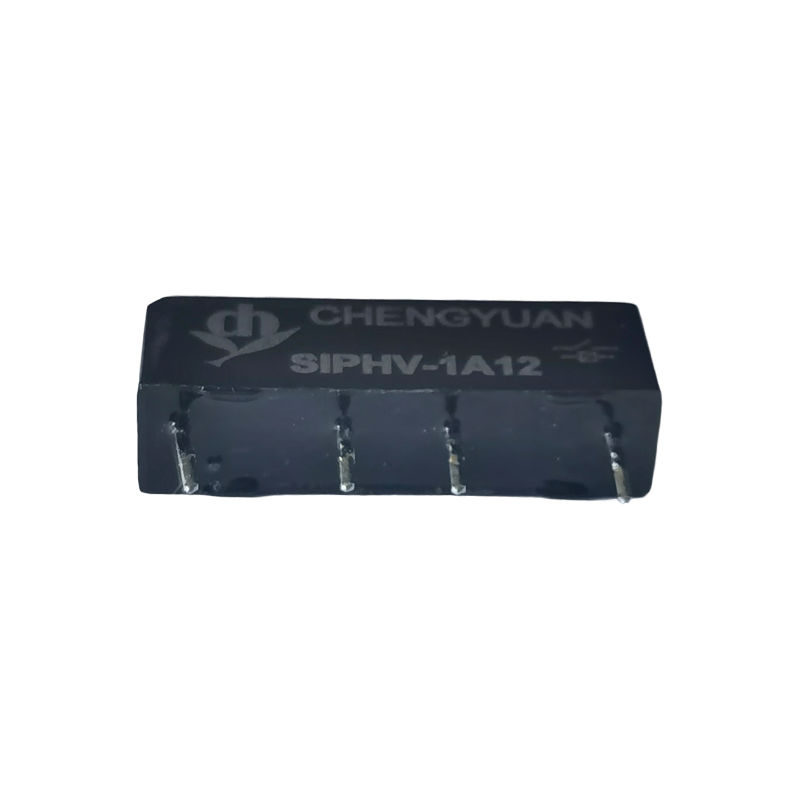

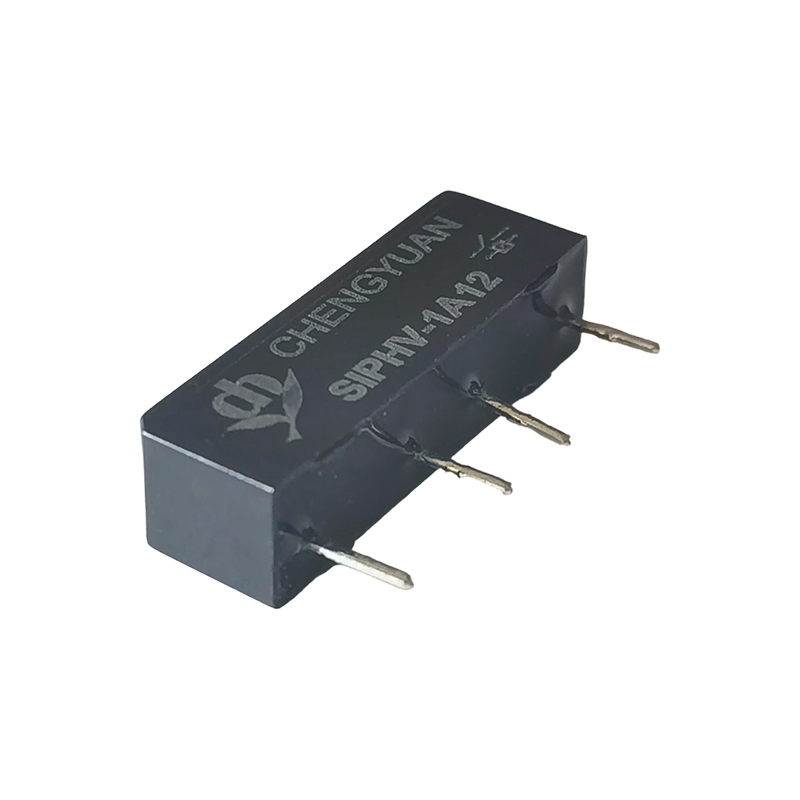

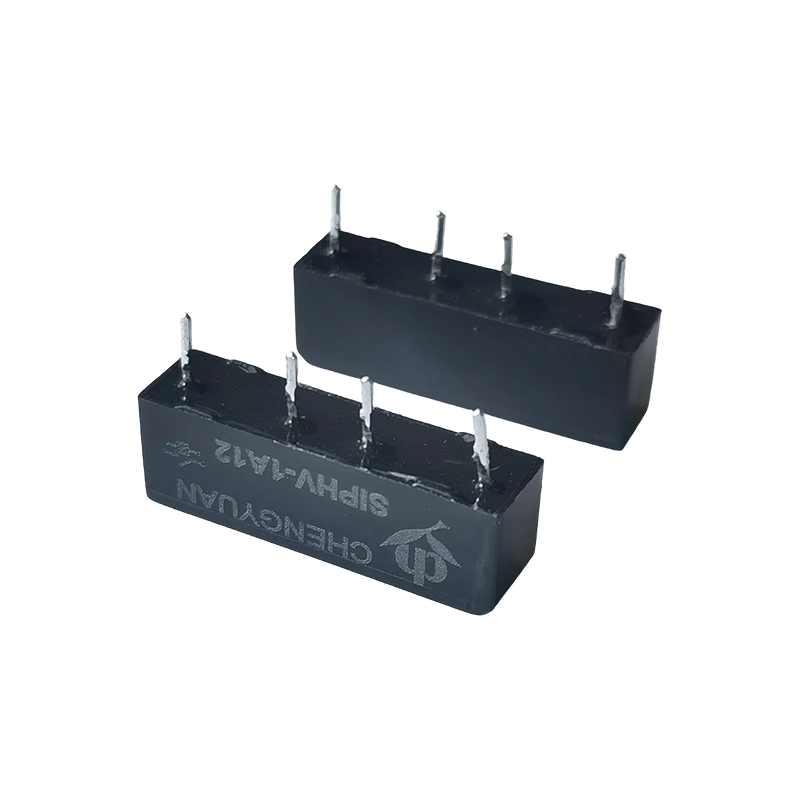

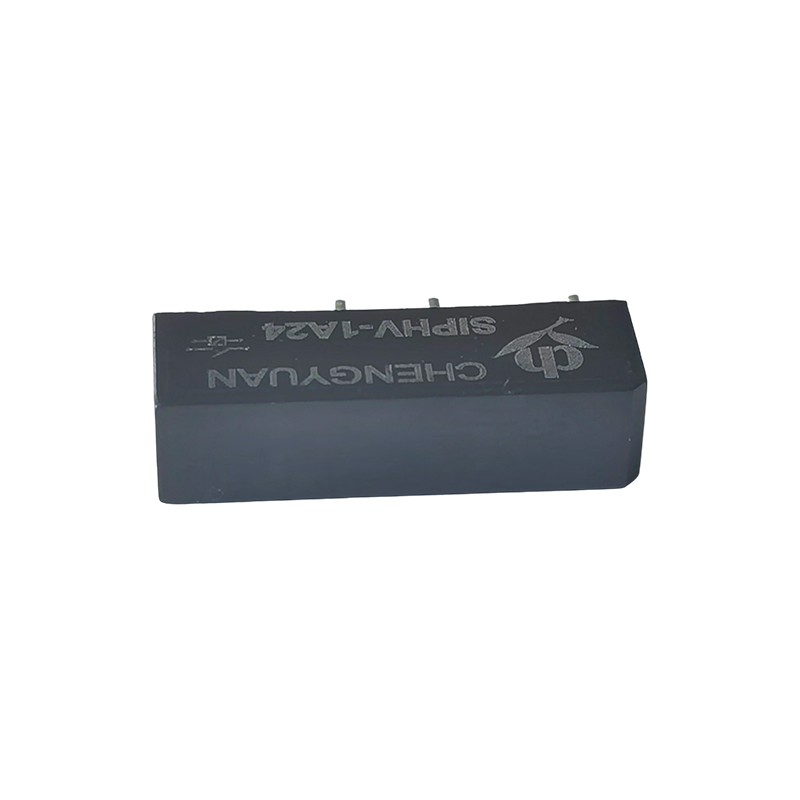

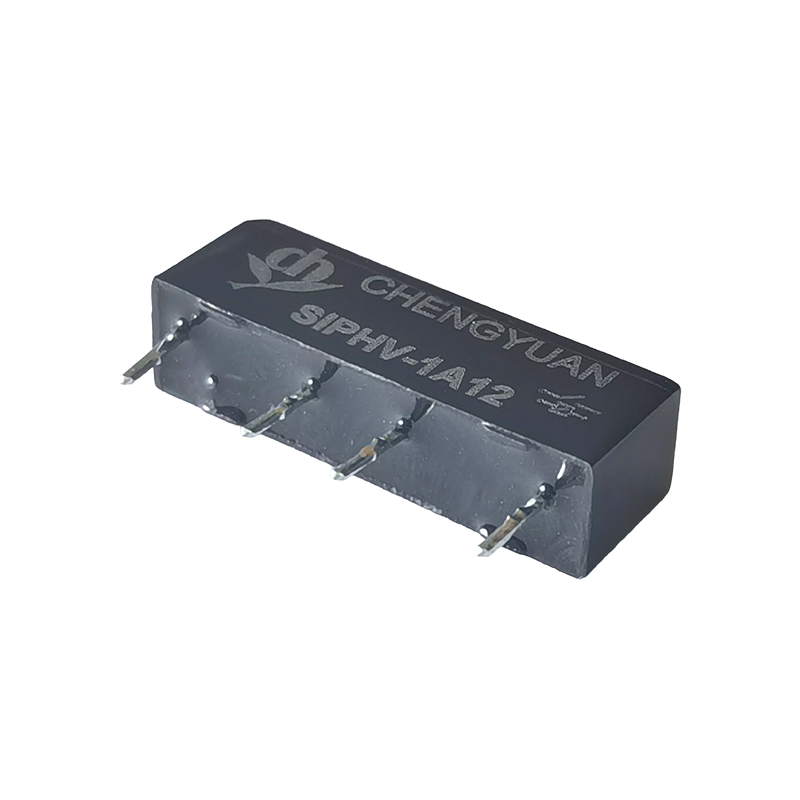

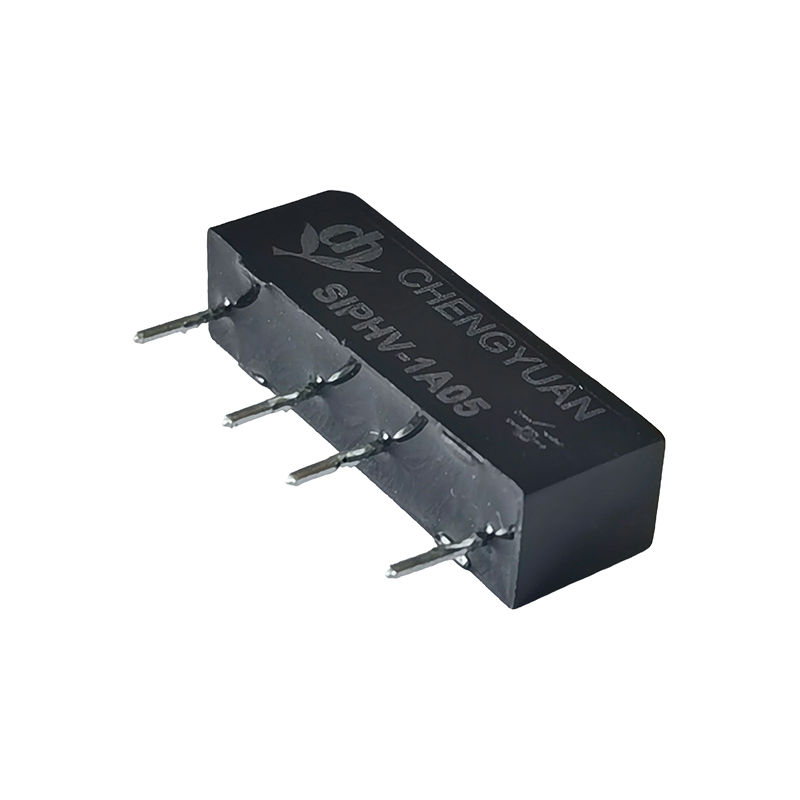

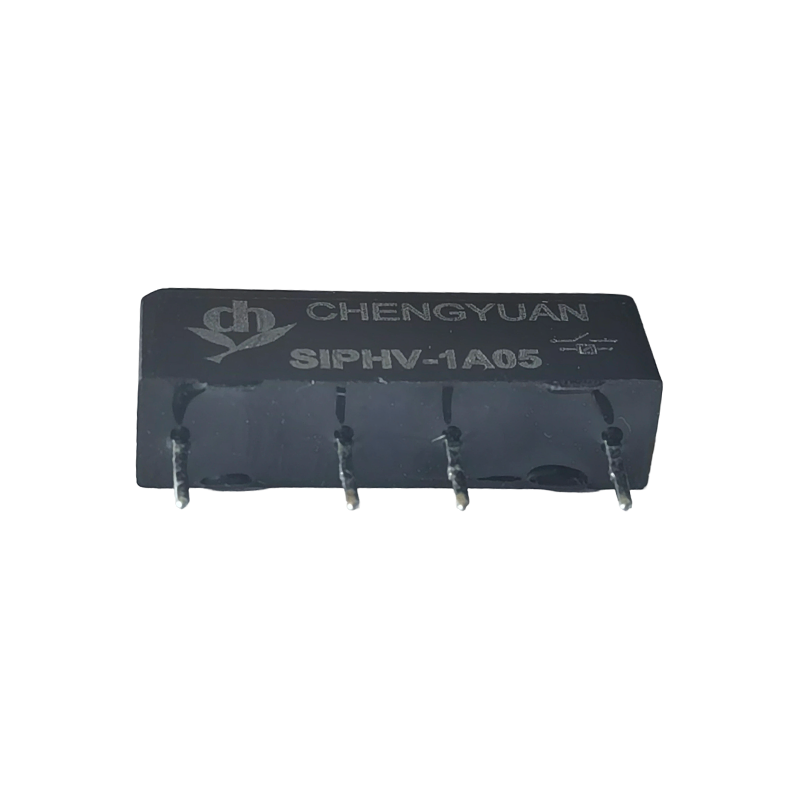

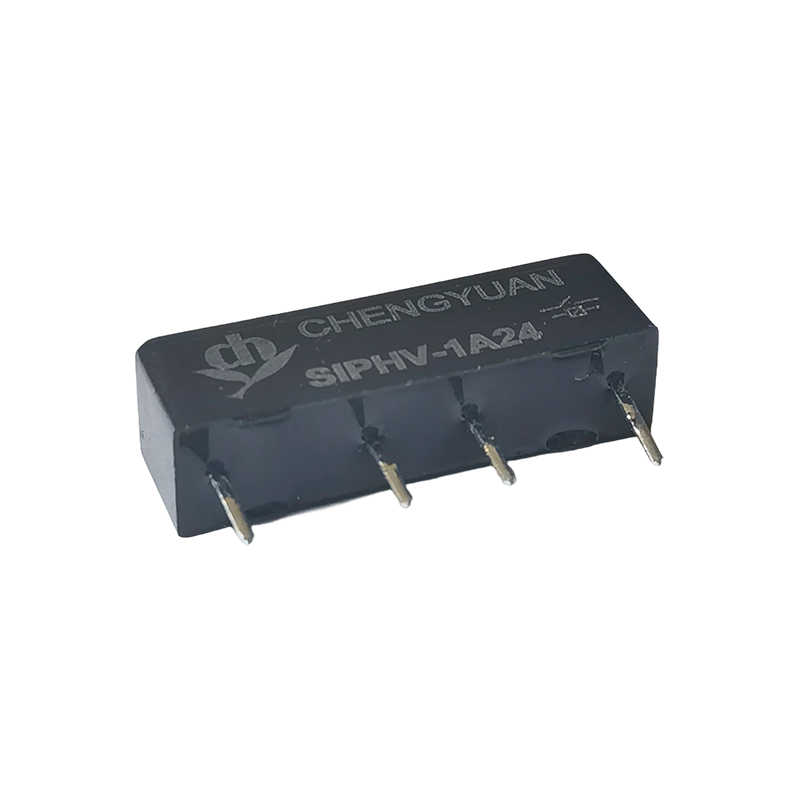

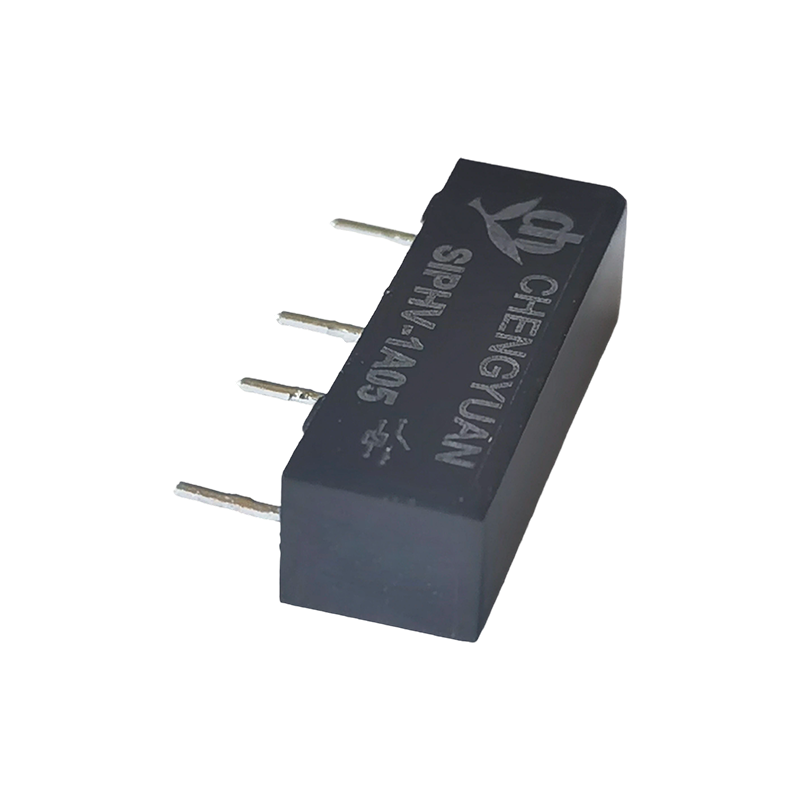

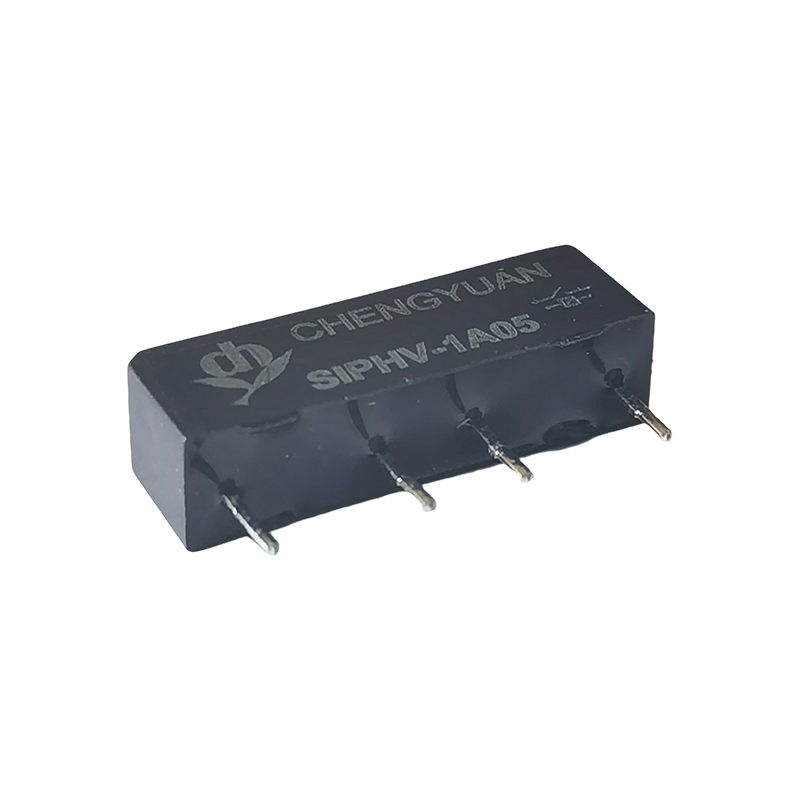

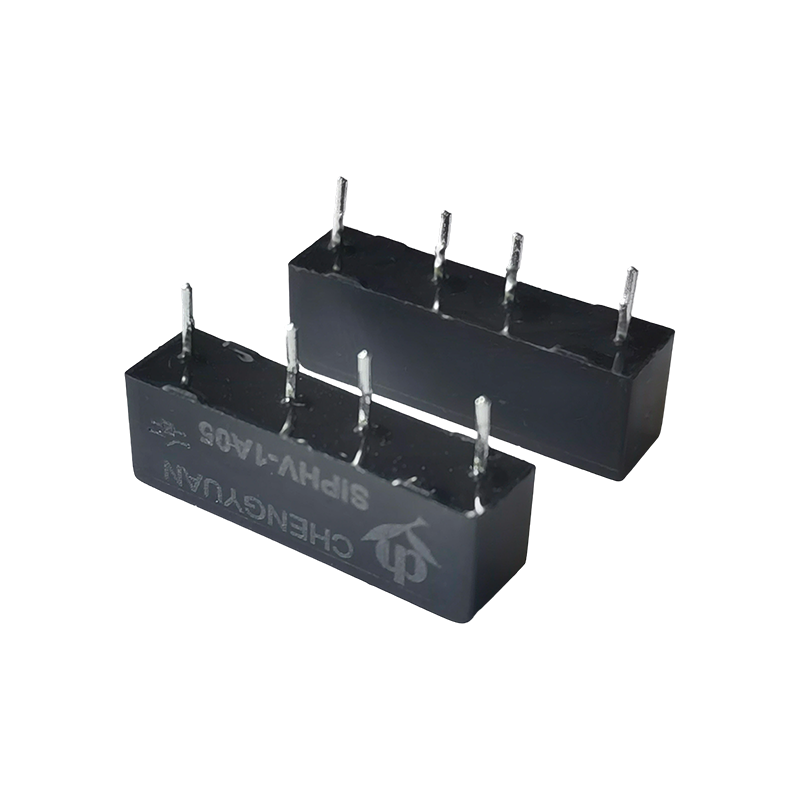

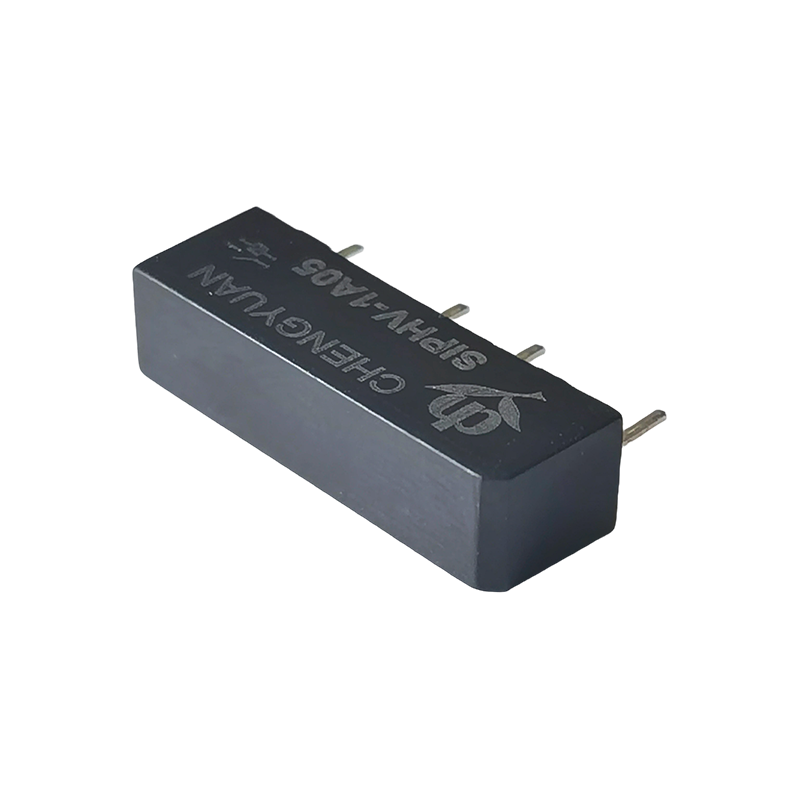

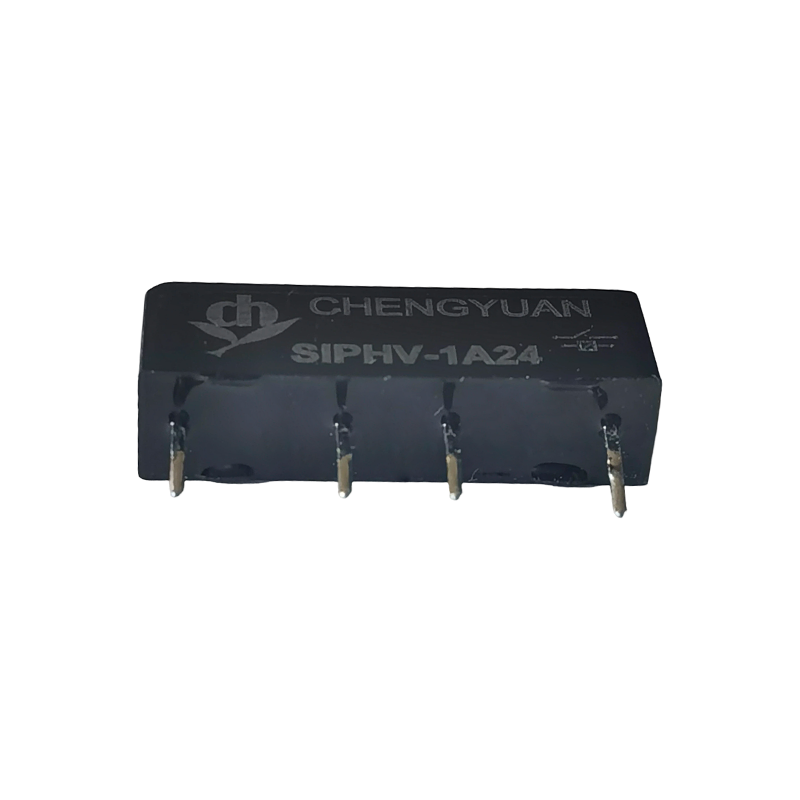

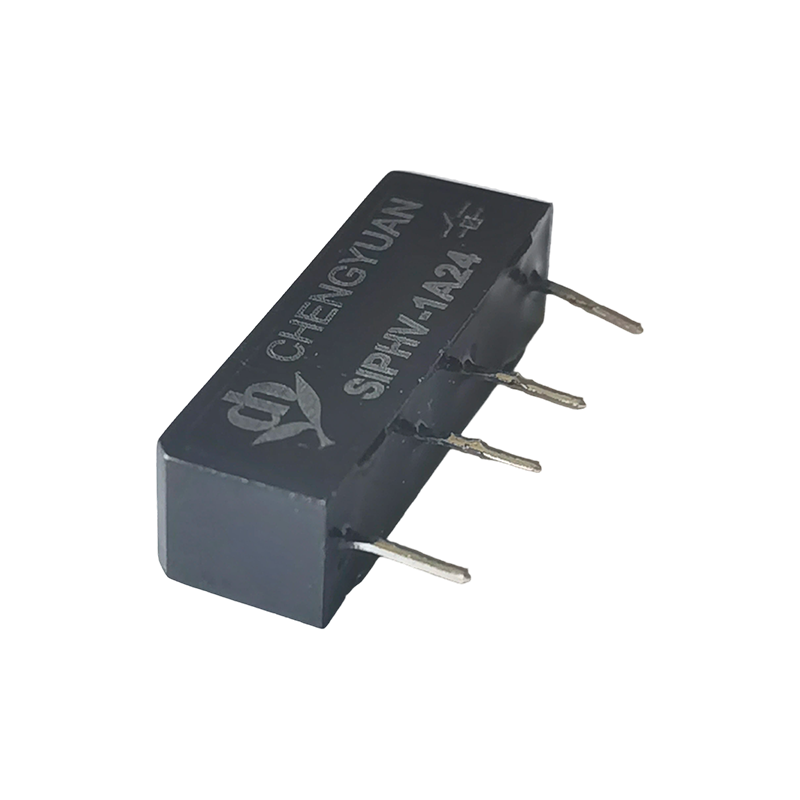

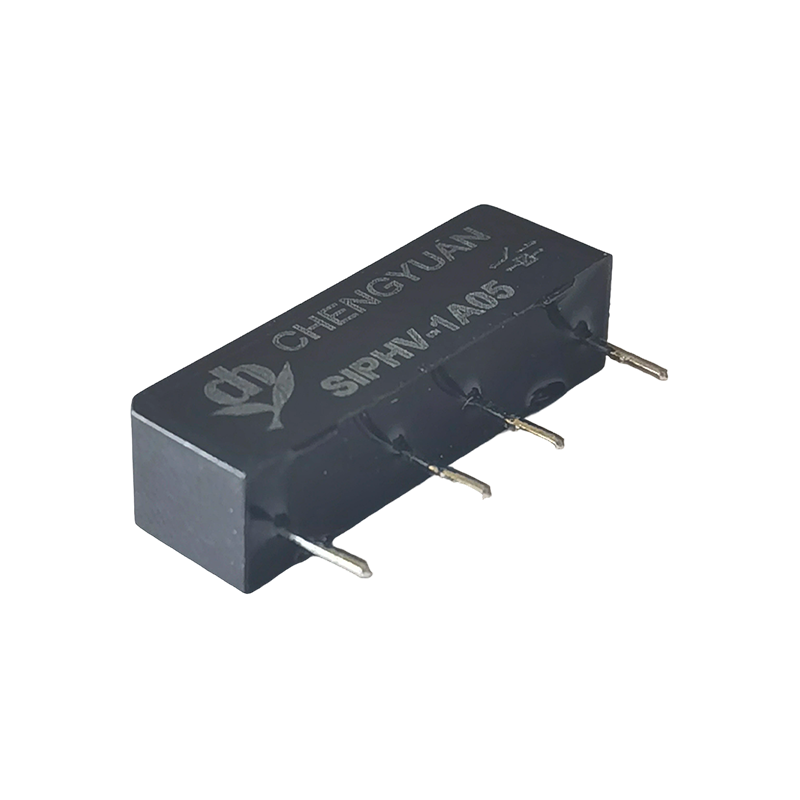

Cechy produktu:
Odporność na bardzo wysokie napięcie: Maksymalne napięcie znamionowe do 4 KVDC, wytrzymujące obciążenia o wartości szczytowej 1000 VAC/VDC, znacznie przekraczające poziom rezystancji napięciowej typowych przekaźników.
Technologia kontaktronu: wykorzystuje kontaktron jako główny element przełączający, zapewniając dużą prędkość przełączania, długą żywotność i niską rezystancję styku.
Miniaturowe opakowanie: Kompaktowa konstrukcja SIP (Single In-line Package) znacznie oszczędza miejsce na płytce drukowanej, ułatwiając montaż o dużej gęstości.
Bezpośredni montaż na płytce PCB: Zaprojektowany specjalnie dla płytek PCB, zapewniający bezpieczne lutowanie i przydatność do zautomatyzowanej produkcji.
Niski pobór mocy: Zakres napięcia cewki od 3 VDC do 24 VDC, łatwa integracja z różnymi obwodami sterującymi niskiego napięcia.
Typowe zastosowania:
Sprzęt do testowania wysokiego napięcia: używany w przyrządach testowych, takich jak testery wytrzymałości napięciowej i testery izolacji, do przełączania i izolowania sygnałów wysokiego napięcia.
Elektronika medyczna: Nadaje się do sekcji sterujących wysokiego napięcia w sprzęcie medycznym, zapewniając bezpieczną izolację.
Sprzęt komunikacyjny: Stosowany w modułach obwodów wymagających izolacji wysokiego napięcia lub przełączania w systemach komunikacyjnych.
Precyzyjne przyrządy pomiarowe służą jako kluczowy element do przełączania sygnałów wysokiego napięcia w wysoce precyzyjnych systemach pomiarowych.
Automatyka przemysłowa: Stosowana do transmisji sygnałów i ochrony w obwodach sterujących wysokiego napięcia.
| Ocena kontaktu |
| Umowa kontaktowa | 1A; |
| Ocena kontaktu | 100 W (maks. napięcie przełączania 350 V DC, 300 V AC) |
| Maksymalne napięcie przełączania | Szczyt 1000VAC/VDC |
| Maksymalny prąd przełączania | 1,0A |
| Maksymalny prąd nośny | 2,5A |
| Oczekiwana długość życia | 5VDC 10mA 5X108 operacji 1 KVDC 1mA 1X105 operacji |
| Parametr cewki |
| Napięcie cewki (VDC) | Rezystancja cewki Ω± 10% | Normalny prąd (mA) | Napięcie zwolnienia VDC (min) (8% napięcia znamionowego) | Odbierz napięcie VDC (maks.) (75% napięcia znamionowego) |
| Oceniono | Maks |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Uwaga:1, użycie napięcia cewki mniejszego niż napięcie znamionowe cewki pogorszy działanie przekaźnika.
2, Napięcie pobierania i zwalniania służy wyłącznie do celów testowych i nie należy ich używać jako kryteriów projektowych.
| Stan działania |
| Opór kontaktowy | 150 mΩ |
| Napięcie przebicia | Cewka do styków | 4000 V prądu stałego |
| Poprzez kontakt | 4000 V prądu stałego |
| Rezystancja izolacji | Otwarte styki 1X1011Ω MIN. Styki do cewki 1X1011Ω MIN. |
| Pojemność | Przez otwarty kontakt | 1,0 pF |
| Otwarty styk do cewki | 2,0pF |
| Czas działania | 1,0 ms |
| Czas zwolnienia | 0,25 ms |
| Temperatura pracy | -40 ℃ - 85 ℃ |
| Temperatura przechowywania | -40 ℃ - 105 ℃ |
| Temperatura lutowania | 5 sek. maks. 260 ℃ |

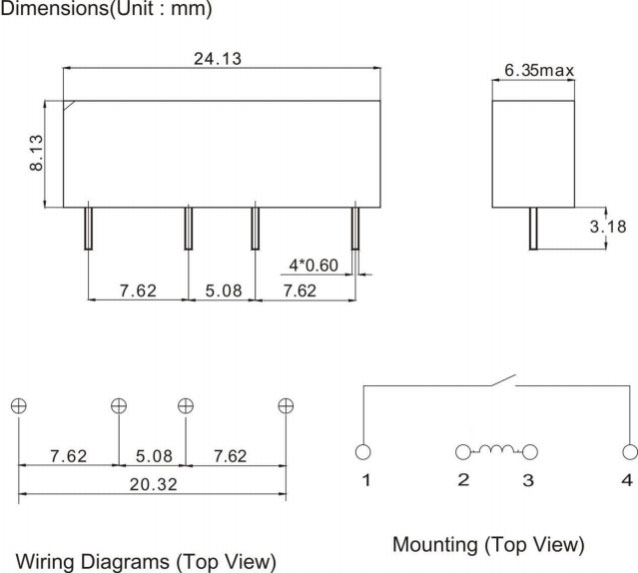

Wymiary (mm)
| Informacje o zamawianiu |
| SIPHV - 1A 12 1 2 3 |
| 1. Numer części: SIPHV 2. Formularz kontaktowy:1A 3. Napięcie znamionowe cewki (VDC): DC: 5,12,24 |
