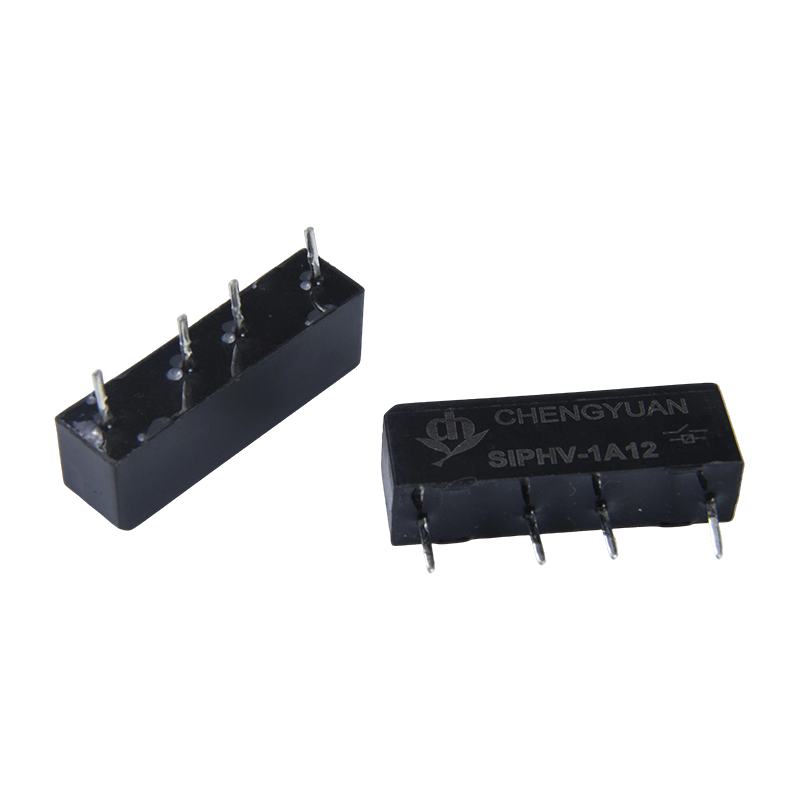

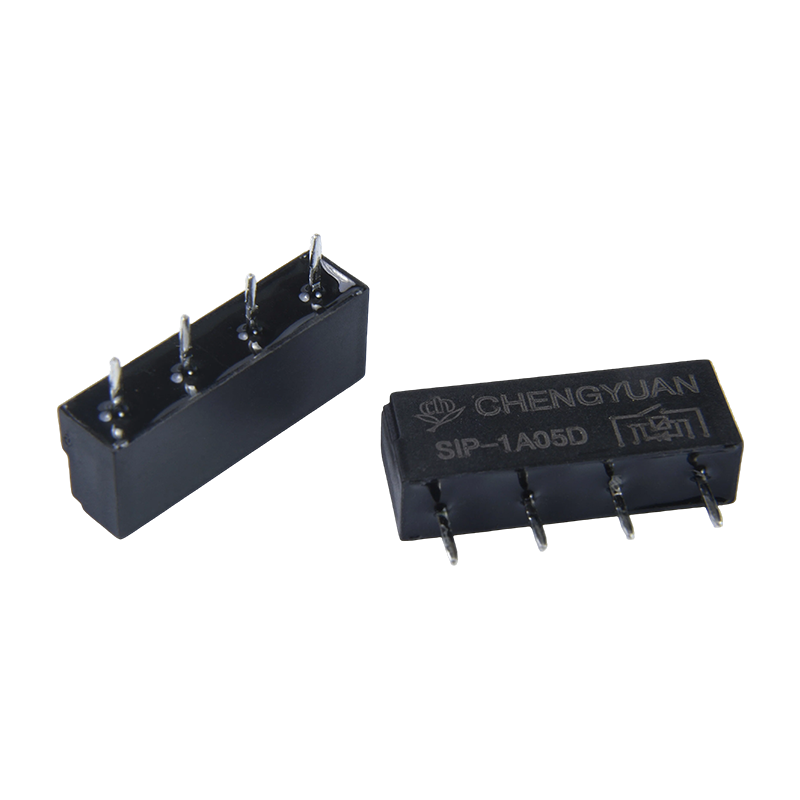

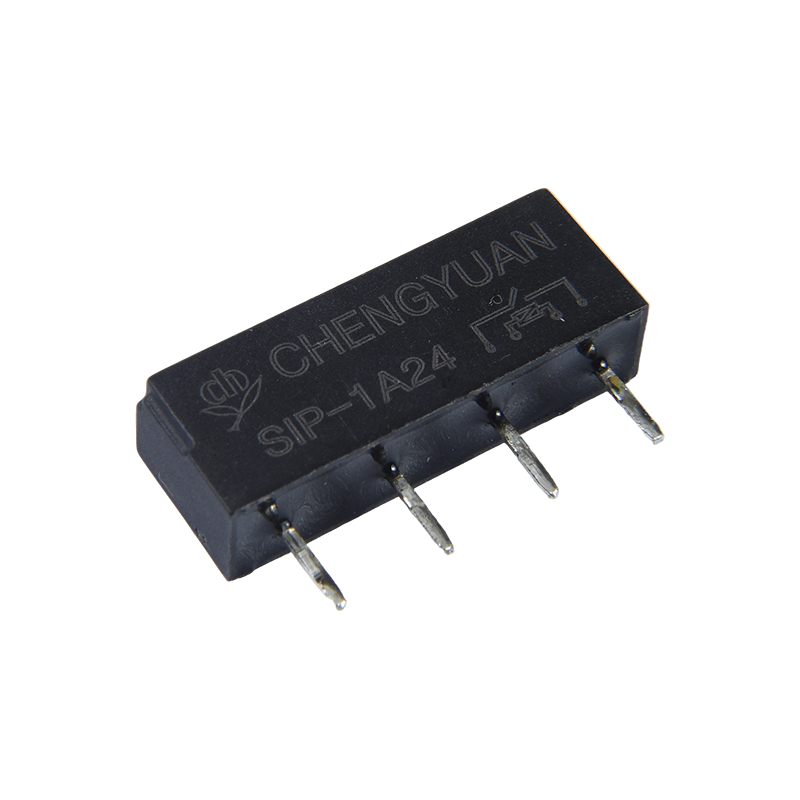

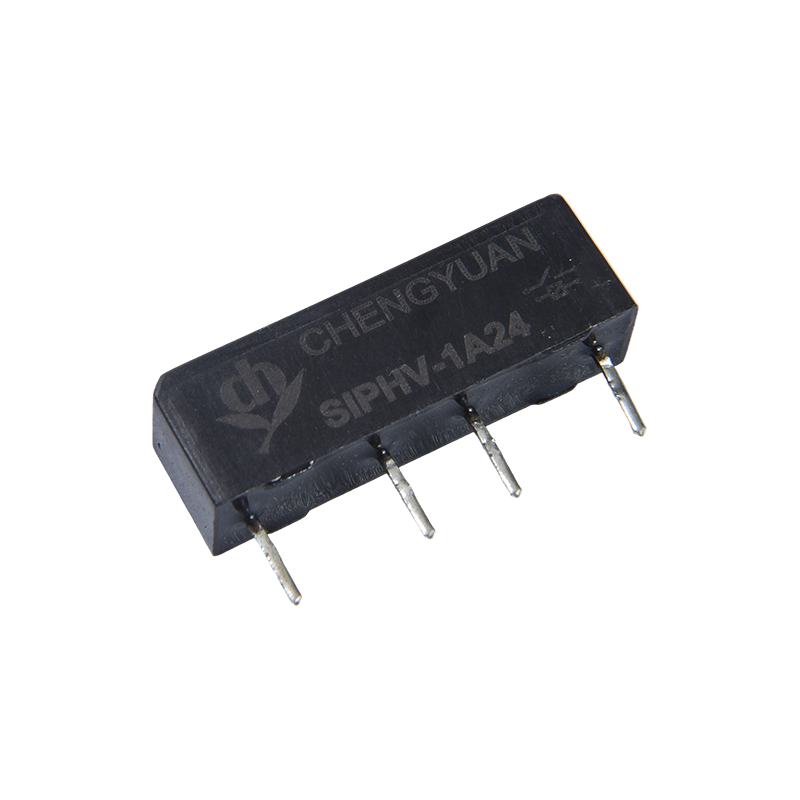

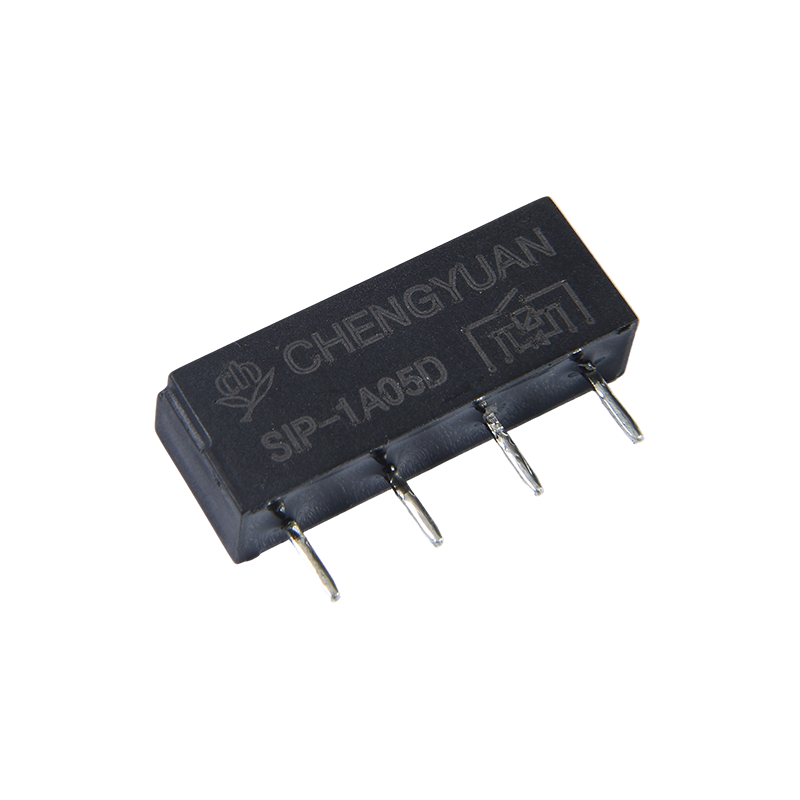

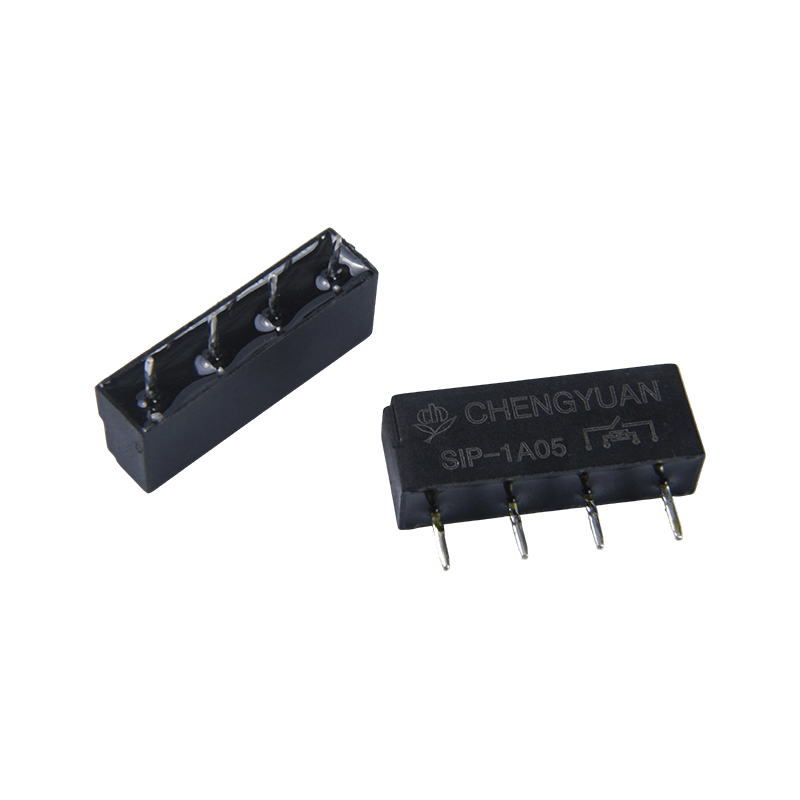

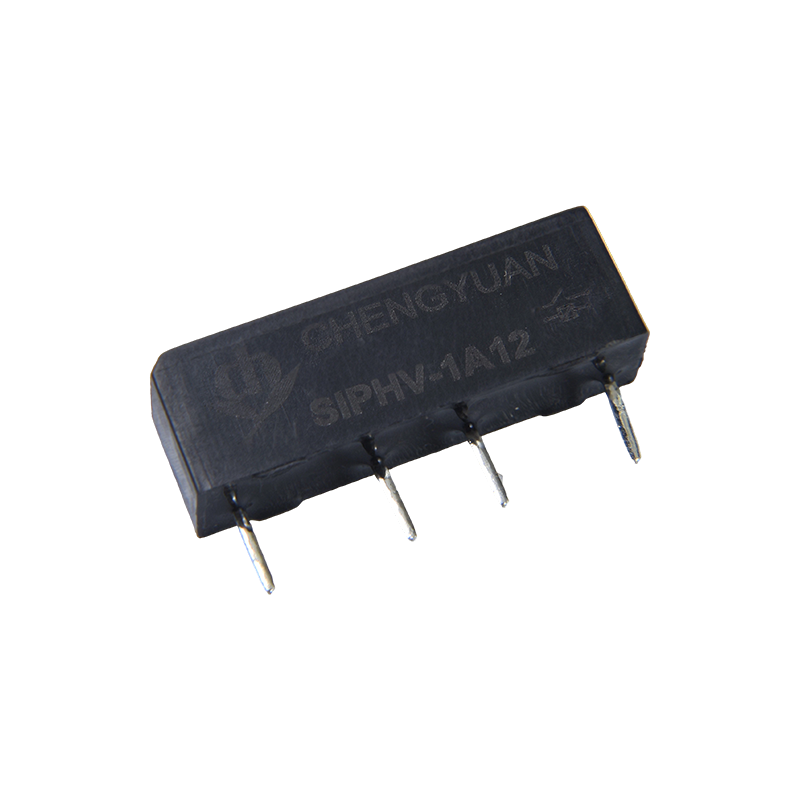

1. Zalety
W pełni uszczelnione styki: Kontaktron jest uszczelniony w gazie obojętnym, chroniąc styki przed kurzem i utlenianiem, zapewniając długoterminową stabilną rezystancję styku i wyjątkowo wysoką niezawodność.
Wysoka prędkość przełączania: Niewielka masa kontaktronu pozwala na szybkie działanie (czas przełączania jest zazwyczaj w milisekundach), nadaje się do zastosowań wymagających szybkiego próbkowania lub przełączania sygnału.
Niski pobór mocy i wysoka izolacja: Niski pobór mocy napędu cewki, wysoka rezystancja izolacji i wytrzymałość napięciowa pomiędzy stykami a cewką, co zapewnia doskonałą izolację sygnału i właściwości przeciwzakłóceniowe.
2. Kluczowe funkcje
Pojemność styków: 0,5 A przy 125 V AC / 24 V DC, zaprojektowana specjalnie do przełączania sygnałów niskiego poziomu, sygnałów czujników lub małych obciążeń prądowych.
Kompaktowa obudowa: Konstrukcja pinów SIP (Single In-line Package) ze standardowym rozstawem pinów, oszczędzająca miejsce na płytce drukowanej i ułatwiająca automatyczny montaż lub wkładanie.
Szerokie napięcie sterujące: Cewka obsługuje napięcie od 3 do 24 V prądu stałego, zgodne z popularnymi poziomami logicznymi i napięciami sterującymi.
Długa żywotność: Dzięki uszczelnionej ochronie żywotność mechaniczna i elektryczna pod obciążeniem znamionowym jest znacznie wyższa niż w przypadku przekaźników elektromagnetycznych typu otwartego o tej samej wielkości.
3. Główne zastosowania
Sprzęt testowy i pomiarowy: używany w precyzyjnych multimetrach, kartach do gromadzenia danych i automatycznym sprzęcie testującym (ATE) do przełączania i multipleksowania ścieżki sygnału.
Komunikacja i bezpieczeństwo: Zintegrowane z programowalnymi przełącznikami, systemami alarmowymi i systemami kontroli dostępu do izolacji sygnałów i obwodów przełączania interfejsów.
Elektronika medyczna: używana w medycznym sprzęcie monitorującym do przełączania sygnałów analogowych niskiego poziomu, takich jak sygnały bioelektryczne, wymagających wysokiej izolacji i niskiego poziomu szumów.
Przemysłowa izolacja sygnału sterującego: W modułach wejść analogowych PLC i interfejsach czujników zapewnia izolację galwaniczną i ochronę pomiędzy sygnałami obiektowymi a systemami sterowania.
Dane kontaktowe
| Wpisz | SIP |
| Materiał kontaktowy | Ru/Rh |
| Opór stykowy | ≤ 100 mΩ Maks. (przy 1 A 16 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 0,1A125VAC/0,5A 24VDC |
| Maks. prąd przełączający | 0,5A |
| Maks. napięcie przełączające | 200VAC |
| Maks. moc przełączania | 10VA(AC)/10W(DC) |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 0,55 ms |
| Czas zwolnienia | Maks. 0,2 ms |
| Rezystancja izolacji | Min. 100MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 200VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 1400VAC, 50/60 Hz przez 1 min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 20G Min |
| Niszczycielskie | 100G Min |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 100000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około. 1,6 g |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 3 | 0.012 | 250 | Około 0,036 W | 75% wartości nominalnej napięcie | 10% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 5 | 0.01 | 500 | Około 0,05 W |
| 12 | 0.012 | 1000 | Około 0,144 W |
| 24 | 0.012 | 2000 | Około 0,288 W |
Dane pokazane powyżej są wartościami początkowymi. Nie przykładaj maksymalnego dopuszczalnego napięcia na cewkę na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

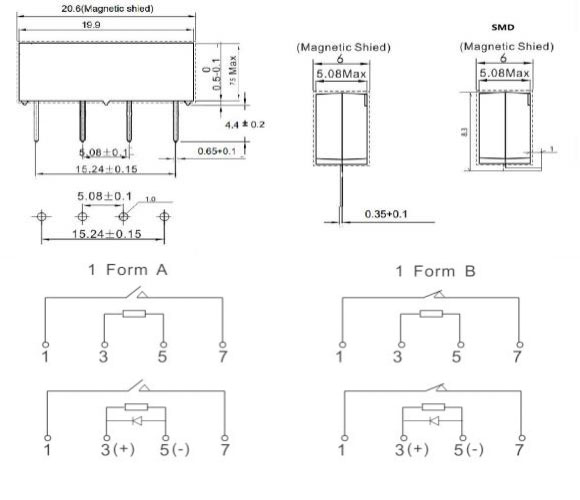

Wymiary zewnętrzne, schemat połączeń, układ PCB (jednostka: mm)
Informacje o zamawianiu
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Typ: SIP
2: Liczba biegunów: 1-1 biegun
3: Ustalenie kontaktu: C Od C ; H Od A; B Od B
4: Napięcie nominalne: 3,5, 12, 24 V prądu stałego
5: Tłumienie stanów przejściowych cewki: DZ diodą; NIL: Standard
6: Z osłoną ekranującą: M , NIL Standard
7: SMD, NIL Standard
Zastrzeżenie: Specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć właściwą pozycję do wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po montażu i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże za określenie, jakiego produktu należy użyć, odpowiada użytkownik.
