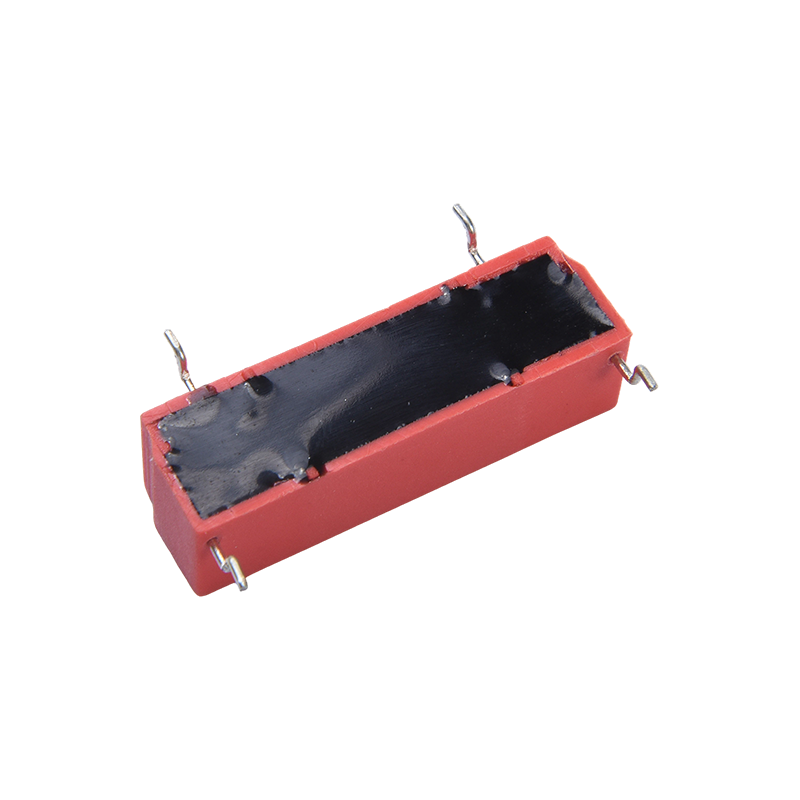

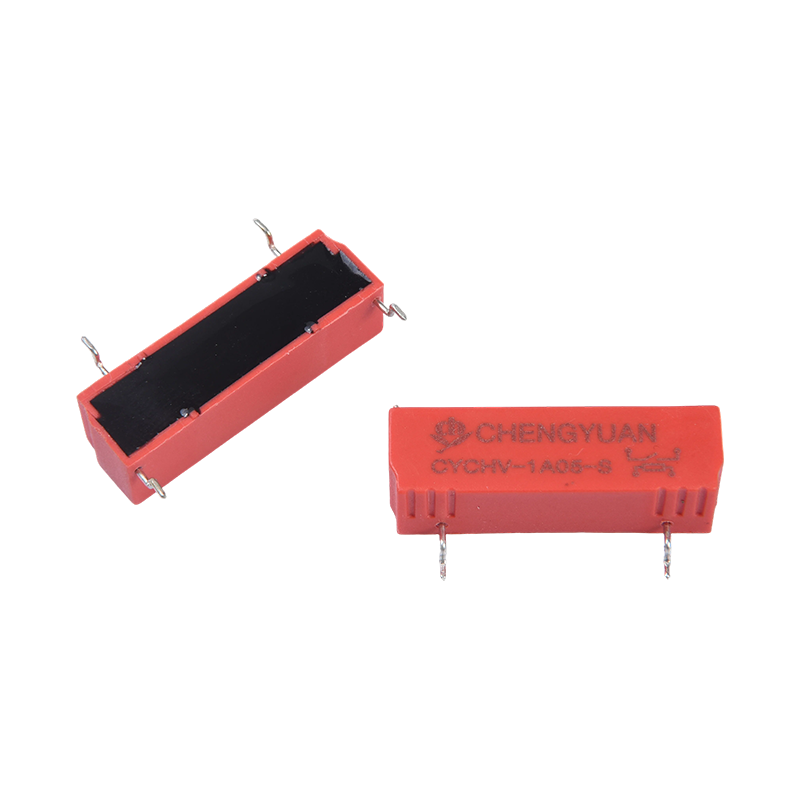

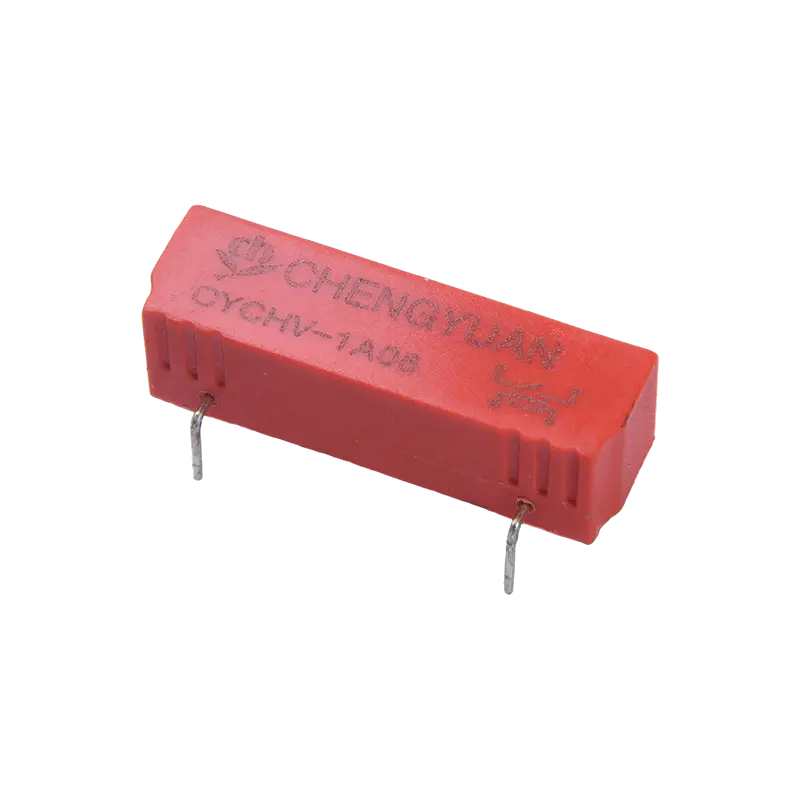

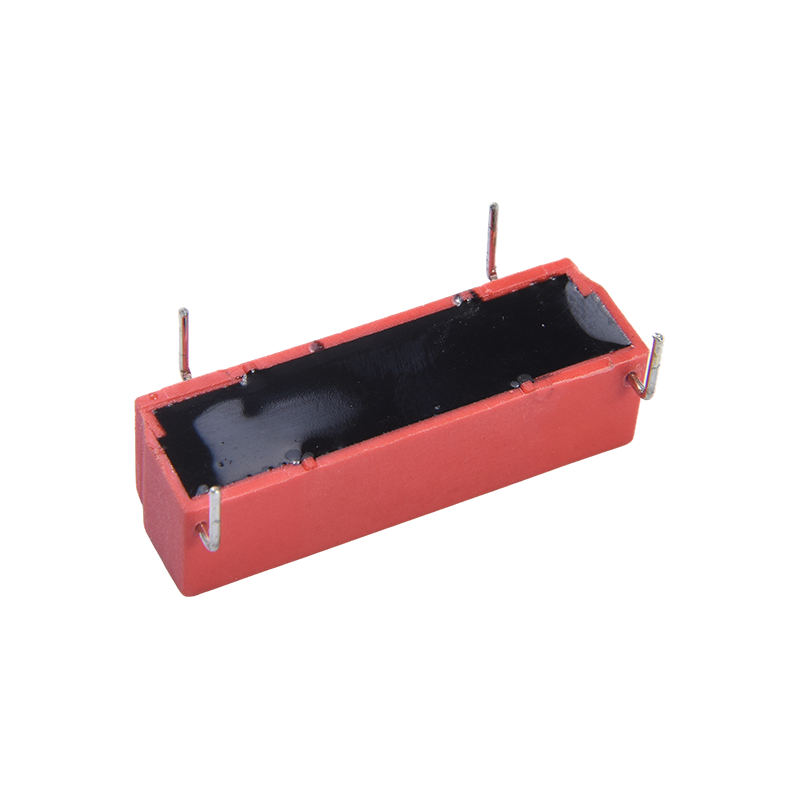

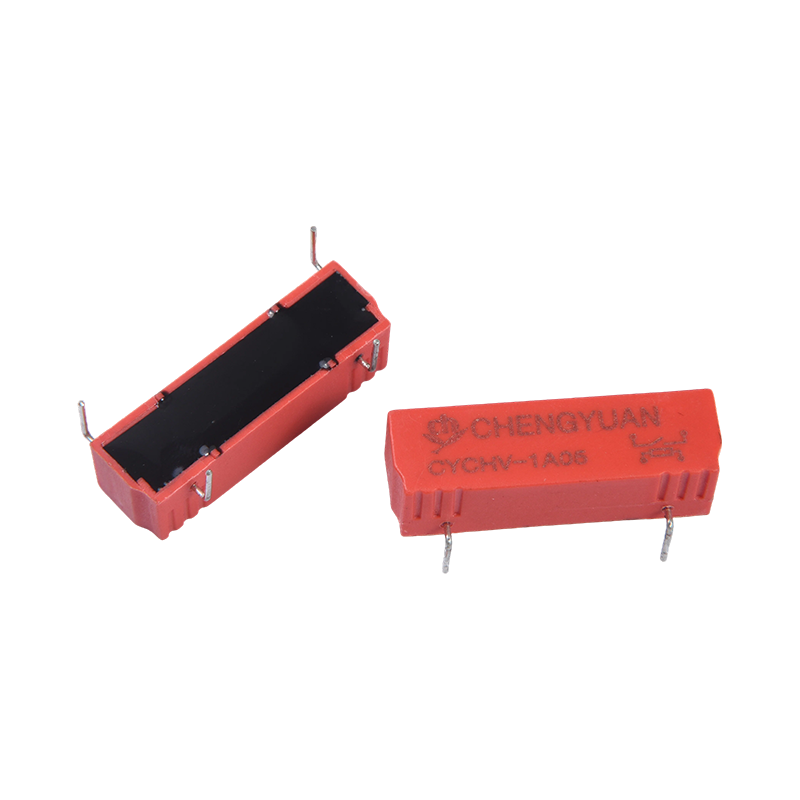

I. Struktura produktu i funkcje instalacyjne
1. Struktura rdzenia: Wykorzystuje konstrukcję magnetycznego kontaktronu z uszczelnioną rurką szklaną, wykorzystującą pole magnetyczne do kontrolowania działania kontaktronu, zapewniając skuteczną izolację obwodów wysokiego i niskiego napięcia;
2. Zminiaturyzowana konstrukcja: Kompaktowy rozmiar, odpowiedni do montażu na płytce drukowanej, oszczędzający wewnętrzną przestrzeń instalacyjną i ułatwiający układy o dużej gęstości;
3. Stabilność działania: Charakteryzuje się wysoką czułością, długą żywotnością mechaniczną i dużą odpornością na zakłócenia środowiskowe, zapewniając stabilną pracę w złożonych warunkach pracy.
II. Podstawowe funkcje i obowiązujące scenariusze
1. Podstawowe funkcje: Zapewnia izolację, przełączanie i kontrolę obwodów wysokiego napięcia, oferując jednocześnie wykrywanie sygnału, kontrolę niskiego zużycia energii i funkcje przełączania o wysokiej niezawodności, odpowiednie do zastosowań przeciwwybuchowych i odpornych na wilgoć;
2. Nowe pole energetyczne: ma zastosowanie do wykrywania izolacji i systemów zarządzania prądem w pojazdach elektrycznych, stosach ładowania, falownikach, urządzeniach do magazynowania energii itp.
3. Pole testowania i oprzyrządowania: stosowane w zastosowaniach izolacji wysokiego napięcia dla instrumentów, zasilaczy wysokiego napięcia i innych pól testowych;
4. Inne scenariusze wysokiego napięcia: Odpowiednie do automatycznego sprzętu testowego (ATE), urządzeń medycznych, fotowoltaiki, stacji bazowych i innych zastosowań wymagających izolacji wysokiego napięcia i niezawodnego przełączania. IV. Wykorzystanie podstawowych zalet
1. Odporność na bardzo wysokie napięcie: doskonałe właściwości izolacyjne i doskonała wytrzymałość napięciowa pomiędzy stykami i cewkami zapewniają bezpieczną pracę w środowiskach wysokiego napięcia.
2. Miniaturyzacja i kompatybilność z wysokim napięciem: zapewnia możliwości przełączania wysokiego napięcia w kompaktowych rozmiarach, spełniając podwójne wymagania miniaturyzacji sprzętu i kontroli wysokiego napięcia;
3. Szeroki zakres zastosowań: obejmuje wiele dziedzin zastosowań wysokiego napięcia, takich jak nowa energia, przyrządy testowe, sprzęt medyczny i komunikacja, zapewniając dużą wszechstronność.
4. Długa żywotność i wysoka niezawodność: Długa żywotność mechaniczna, wysoka czułość i wiarygodne certyfikaty zmniejszają koszty konserwacji sprzętu i ryzyko awarii.
| Dane kontaktowe |
| Wpisz | CYCHV |
| Materiał kontaktowy | Stopy rodu |
| Umowa kontaktowa | 1A |
| Opór stykowy | ≤ 150 mΩ Maks. (przy 1A 16VDC) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 10mA 1500VDC/15mA 1000VDC / 1A 30VDC |
| Maks. prąd przełączający | 1A |
| Maks. napięcie przełączające | 1500VAC/1000VDC |
| Maks. Przenoszenie prądu | 2,5A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | ≤ 1,5 ms maks. |
| Czas zwolnienia | ≤ 0,5 ms maks. |
| Rezystancja izolacji | Min. 10000MΩ (przy 100 V prądu stałego, wilgotność względna <45%) |
| Wytrzymałość dielektryczna | Pomiędzy otwartymi stykami: Standard3000VDC Typ wysokociśnieniowy 3500VDC |
| Pomiędzy cewką a stykiem: 7000VDC |
| Odporność na wibracje | 10-55 Hz, 20 g |
| Odporność na wstrząsy | 1/2 pół fali sinusoidalnej, 11 ms, 3 osiowe, 30G |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 100000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 105 ℃ |
| Waga | Około. 4,5g |
| Dane cewki (przy 20 ℃) |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 5 | 40 | 120 | 0.2 | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Dane widoczne powyżej są wartościami początkowymi. Nie ustawiaj maksymalnego dopuszczalnego napięcia na cewce na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

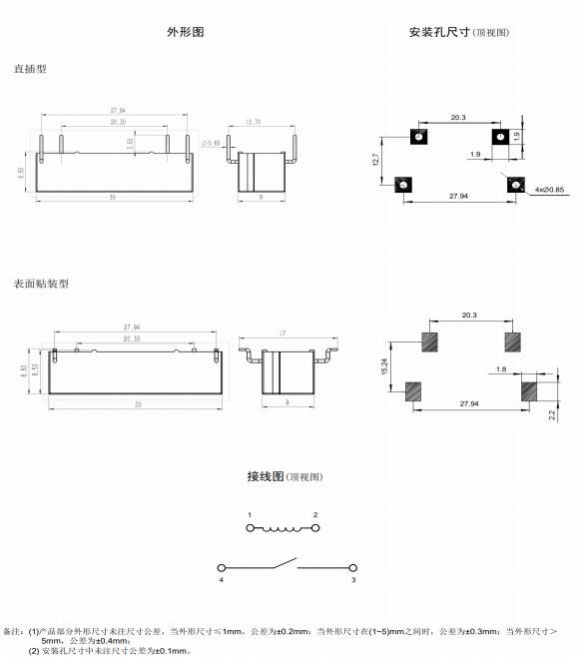

Wymiary konturowe, schemat połączeń, układ PCB (jednostka: mm)
Informacje o zamawianiu
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1: Typ: CYCHV
2: Liczba biegunów: 1-1biegun
3: Ustalenie kontaktu: A Od A
4: Napięcie nominalne: 5,12,24 V prądu stałego
5: Forma montażowa: (THT) ; S （ SMT）
6: Parametr specjalny: typ zero-standardowy
Litera lub cyfra — wymagania specjalne
Zastrzeżenie: specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć możliwość dokonania wyboru
odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po instalacji i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże obowiązkiem użytkownika jest określenie, którego produktu należy użyć.
