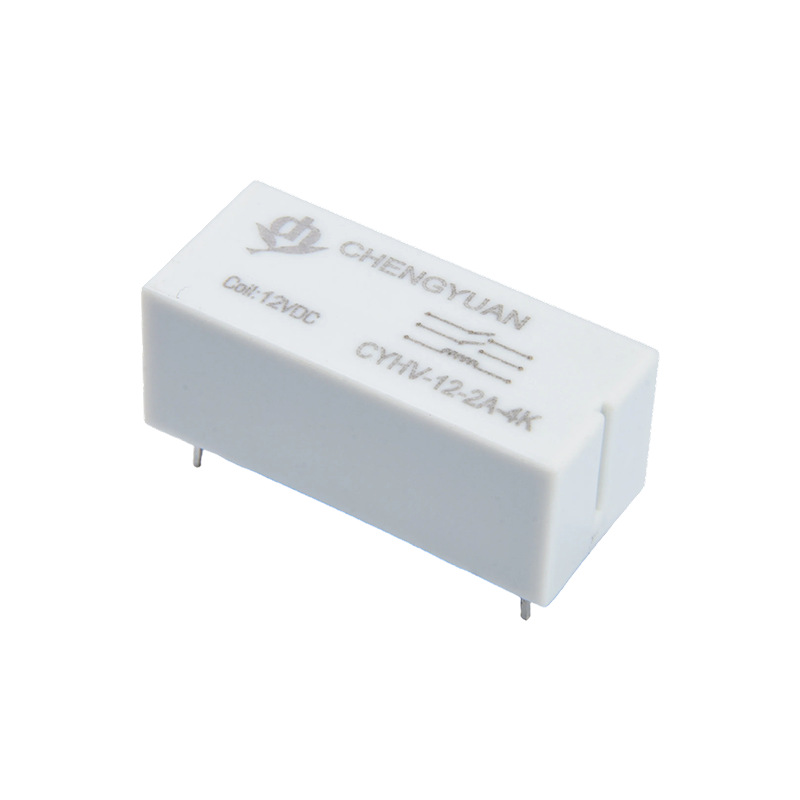

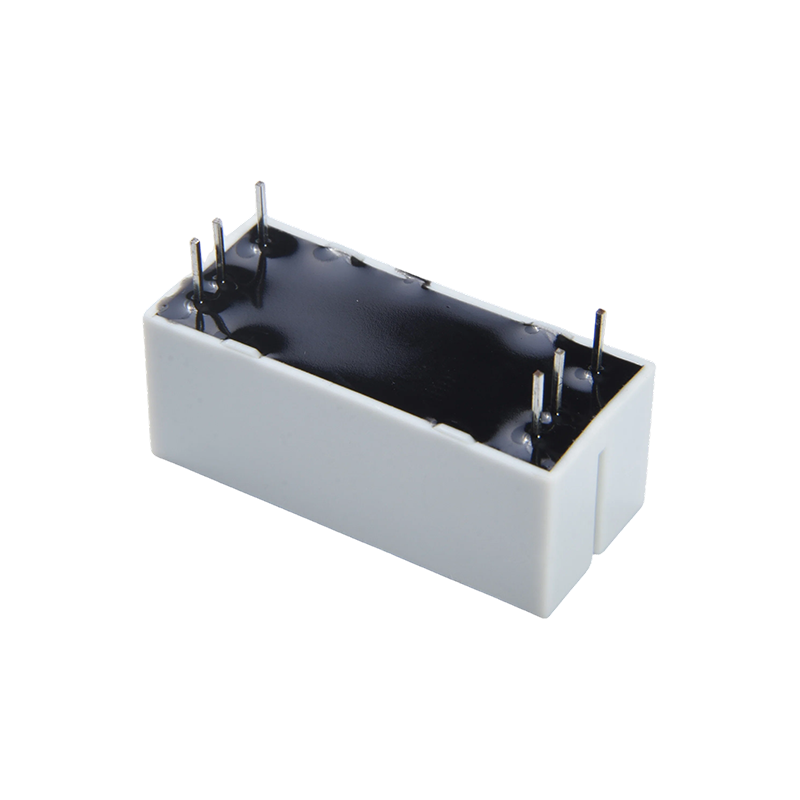

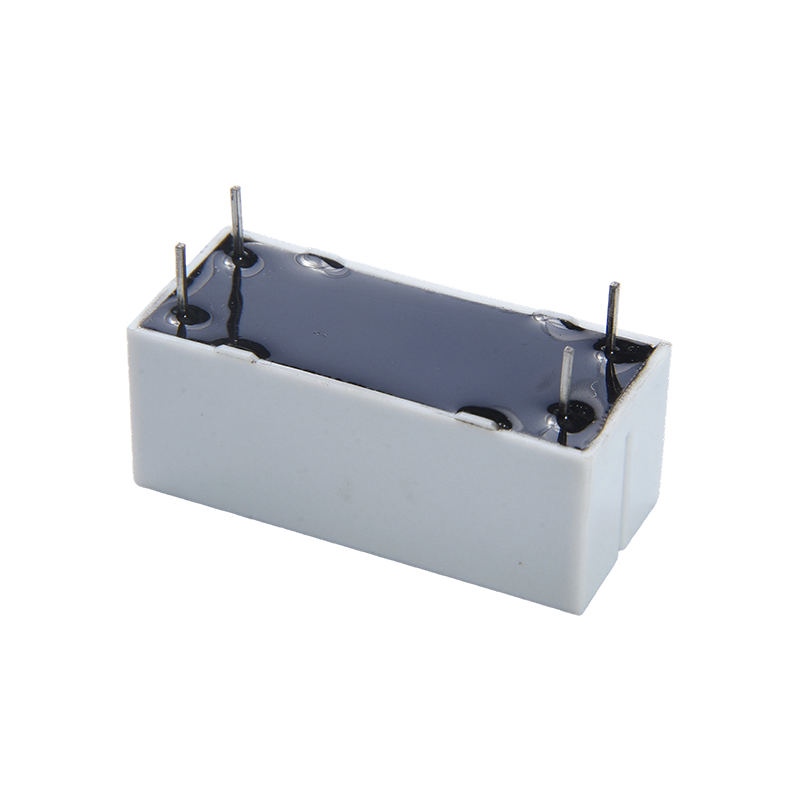

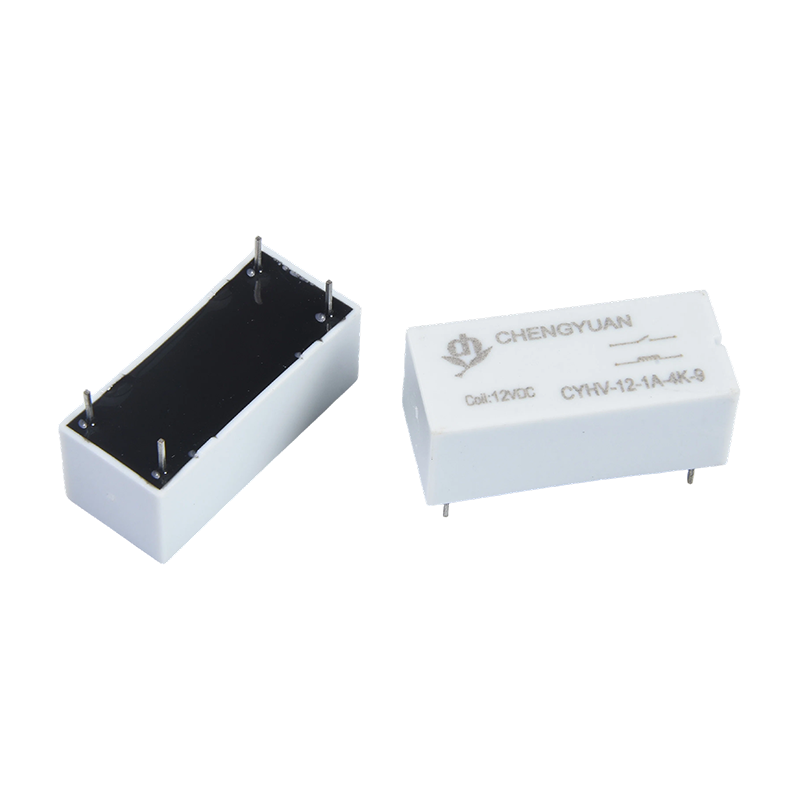

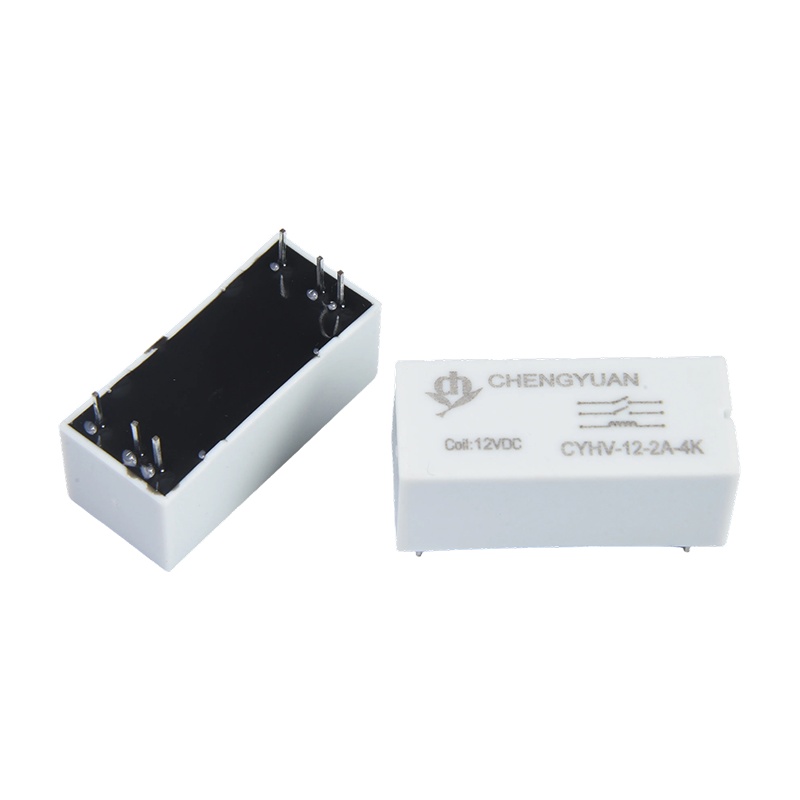

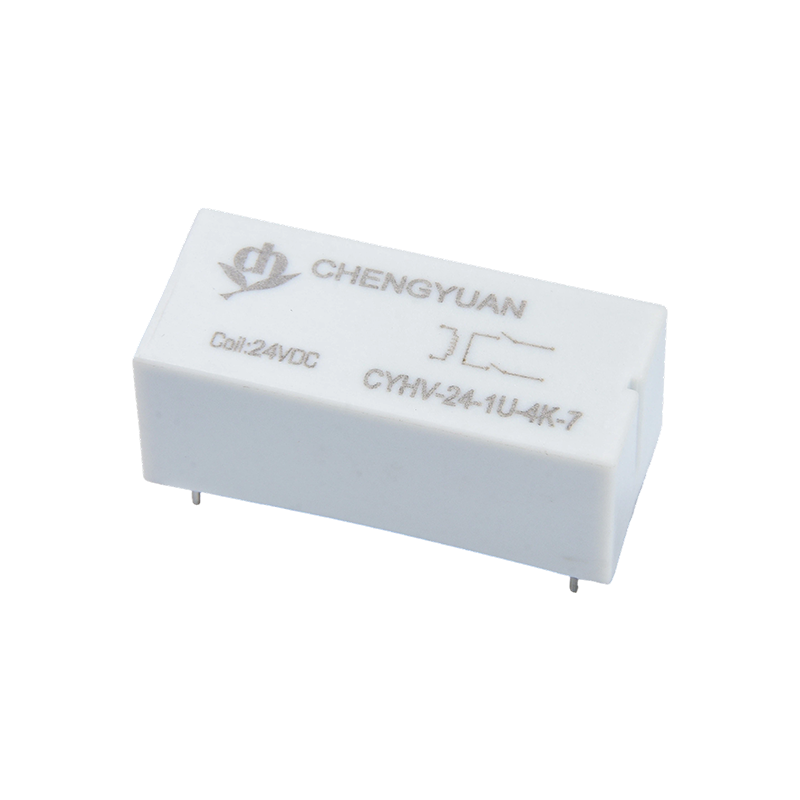

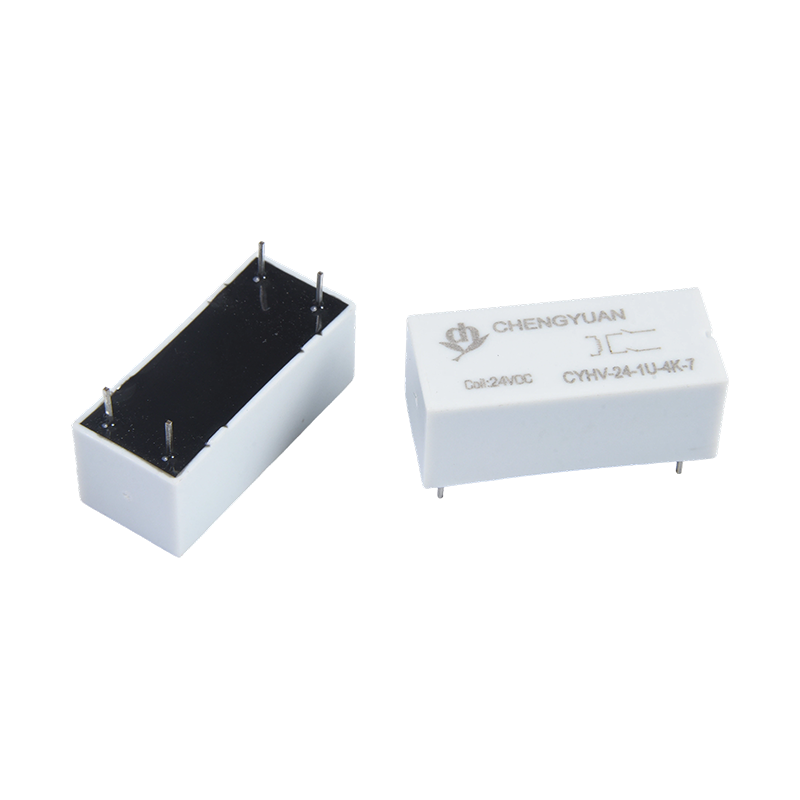

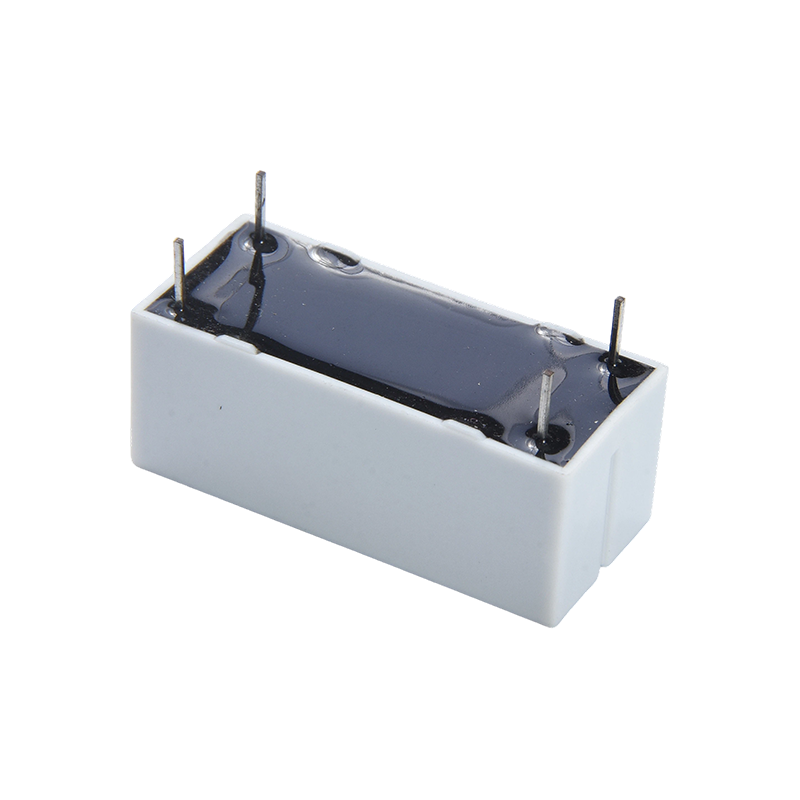

Zalety produktu:
Izolacja ultrawysokiego napięcia: Wytrzymuje napięcie między stykami do 6000 V, zapewniając doskonałe możliwości izolacji wysokiego napięcia dla przekaźników na poziomie PCB, skutecznie blokując zakłócenia wysokiego napięcia.
Przełączanie wysokonapięciowe i niskoprądowe: zoptymalizowane do przełączania słabych prądów pod wysokim napięciem (np. 10 mA przy 1500 V DC) lub konwencjonalnych prądów pod niskim napięciem (np. 1 A przy 30 V DC), z jasno określonym zakresem zastosowań.
Uszczelniona konstrukcja o długiej żywotności: kontaktron jest uszczelniony w gazie obojętnym, bez ruchomych części zużywalnych, co zapewnia wyjątkowo długą żywotność mechaniczną i odporność na kurz i wilgoć z otoczenia.
Kluczowe funkcje:
Specyfikacje obciążenia wielopoziomowego: Obsługuje różne warunki obciążenia: 10mA/1500VDC, 15mA/1000VDC, 1A/30VDC, obsługując zarówno scenariusze prądu mikroprądowego wysokiego napięcia, jak i konwencjonalnego prądu niskonapięciowego.
Cewka o wysokiej czułości: Niskie zużycie energii przez cewkę, kompatybilna z sygnałami sterującymi niskiego napięcia 3-24 V DC, łatwo sterowana bezpośrednio przez układy scalone.
Kompaktowy montaż na płytce drukowanej: miniaturowa obudowa, bezpośrednio przylutowana do płytki drukowanej, oszczędzająca miejsce i odpowiednia do wewnętrznych układów przyrządów o dużej gęstości.
Szybka reakcja: Szybkie działanie kontaktronu i krótki czas przełączania spełniają wymagania czasowe dotyczące próbkowania sygnału w oprzyrządowaniu.
Główne zastosowania:
Sprzęt do monitorowania bezpieczeństwa: używany do próbkowania sygnału wysokiego napięcia lub przełączania obwodów testowych w monitorach izolacji, testerach napięcia wytrzymywanego i detektorach łuku zwarciowego.
Precyzyjne instrumenty: zintegrowane z precyzyjnymi zasilaczami, miernikami i sprzętem do obrazowania medycznego (takimi jak sterowanie generatorem wysokiego napięcia rentgenowskiego), aby zapewnić izolację wysokiego napięcia i przełączanie sygnałów.
Komunikacja i sterowanie przemysłowe: Stosowany jako niezawodny element izolujący i przełączający w interfejsach komunikacyjnych i modułach wejściowych wysokiego napięcia PLC wymagających izolacji o wysokim potencjale.
Nowe systemy energetyczne: stosowane w obwodach izolujących próbkowanie napięcia w falownikach fotowoltaicznych i systemach zarządzania akumulatorami (BMS).
| Dane kontaktowe |
| Wpisz | CYHV |
| Materiał kontaktowy | galwaniczna Ir Rh |
| Umowa kontaktowa | 1A; 2A; 1U |
| Rezystancja stykowa | 1A/2A: maks. 150 mΩ (przy 1 A 16 V DC) 1U: 150 mΩ*2 maks. (przy 1 A 16 V DC) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 100 W |
| Maks. prąd przełączający | 1A |
| Maks. napięcie przełączające | 1000 V prądu stałego |
| Maks. Prąd nośny | 2,5A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 1 ms ( Brak diody) |
| Czas zwolnienia | Maks. 0,3 ms ( Brak diody) |
| Rezystancja izolacji | Min. 100MΩ (przy 100VDC) |
| Wytrzymałość dielektryczna | Pomiędzy otwartymi stykami: (1A/2A)4000VAC, (1U)6000VDC |
| Pomiędzy cewką a stykiem: (1A/2A)4000VAC, (1U)6000VDC |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min |
| Niszczycielskie | 10G Min |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 100000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 1000000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -10 ℃ ~ 65 ℃ (bez kondensacji) |
| Waga | Około. 10g |
| Dane cewki (przy 20 ℃) |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 5 | 33.3 | 150 | 0.166 | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Dane widoczne powyżej są wartościami początkowymi. Nie przykładaj maksymalnego dopuszczalnego napięcia do cewki na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

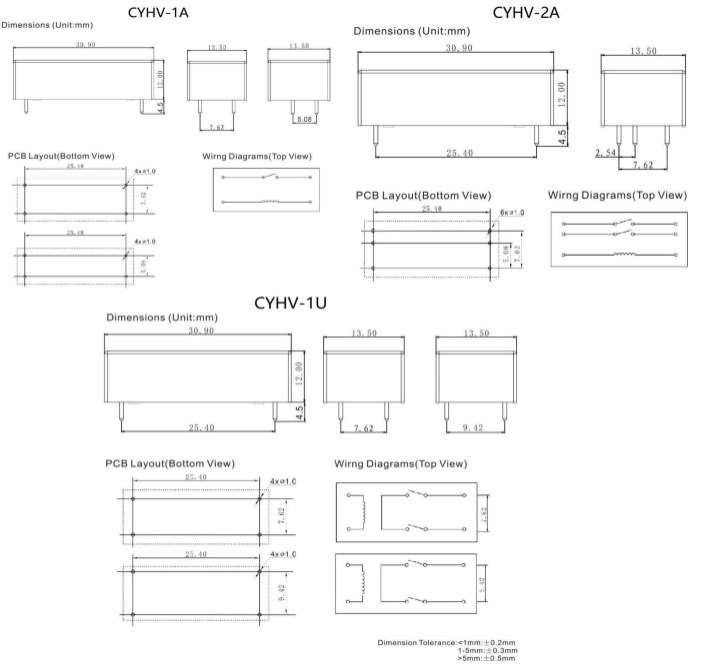

Wymiary konturowe, schemat połączeń, układ PCB (jednostka: mm)
Informacje o zamawianiu
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1: Typ: CYHV
2: Liczba biegunów: 1-1biegun
3: Ustalenie kontaktu: A Od A ; U Od U
4: Napięcie nominalne: 5,12,24 V prądu stałego
5: Odległość stopy: 5-5,08; 7-7,62 ; 9 - 9.42
6: Parametr specjalny: typ zero-standardowy
Litera lub cyfra — wymagania specjalne
Zastrzeżenie: specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć możliwość dokonania wyboru
odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po instalacji i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże obowiązkiem użytkownika jest określenie, którego produktu należy użyć.
