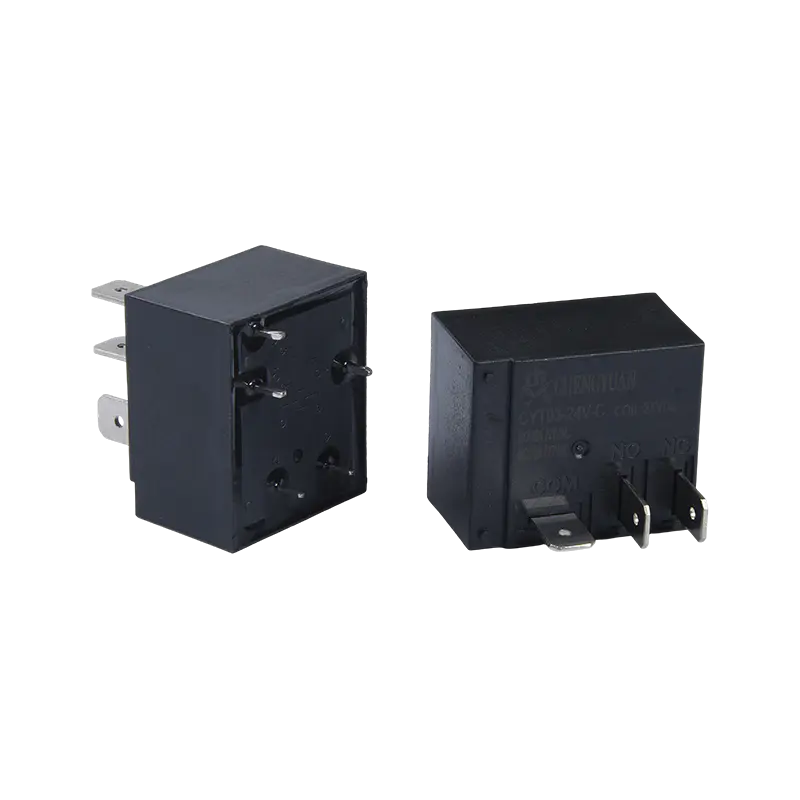

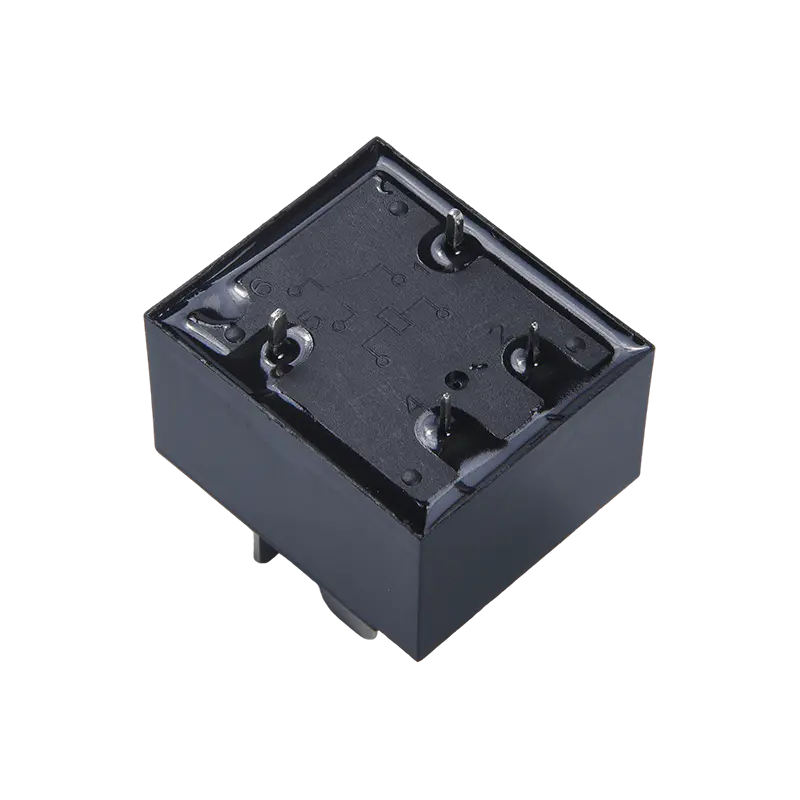

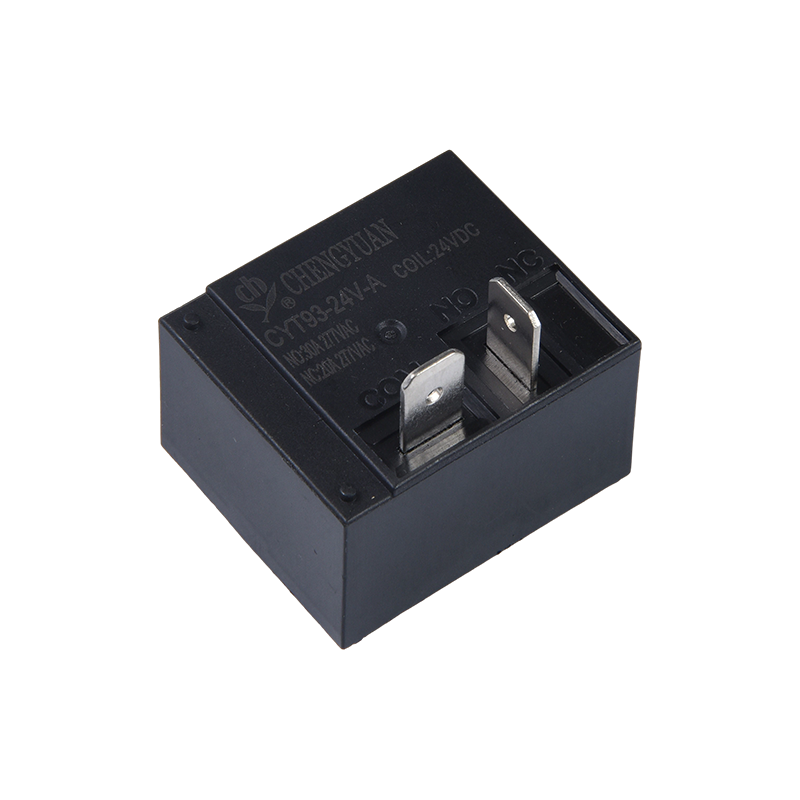

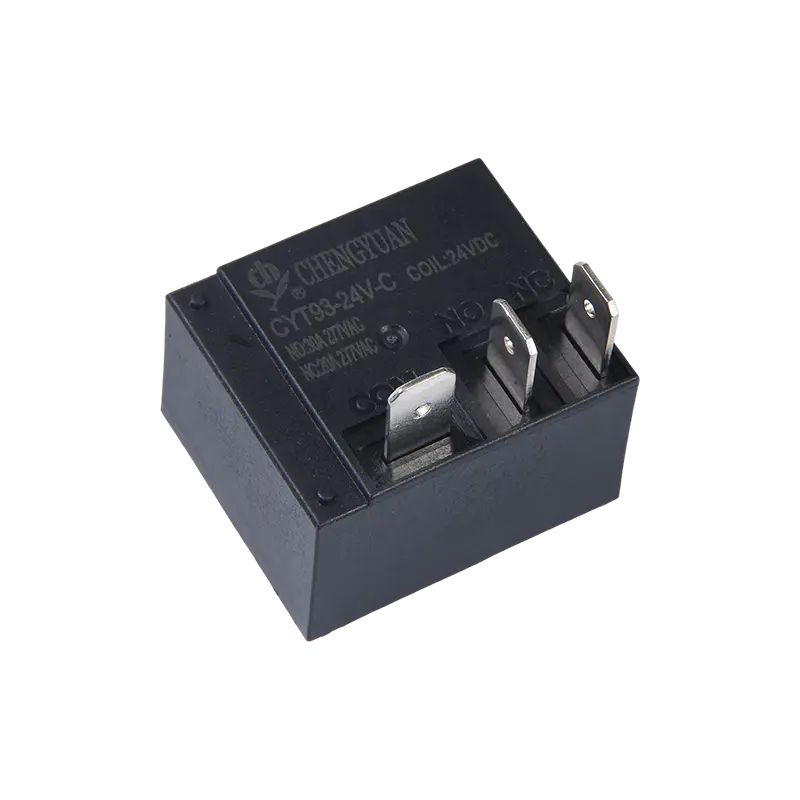

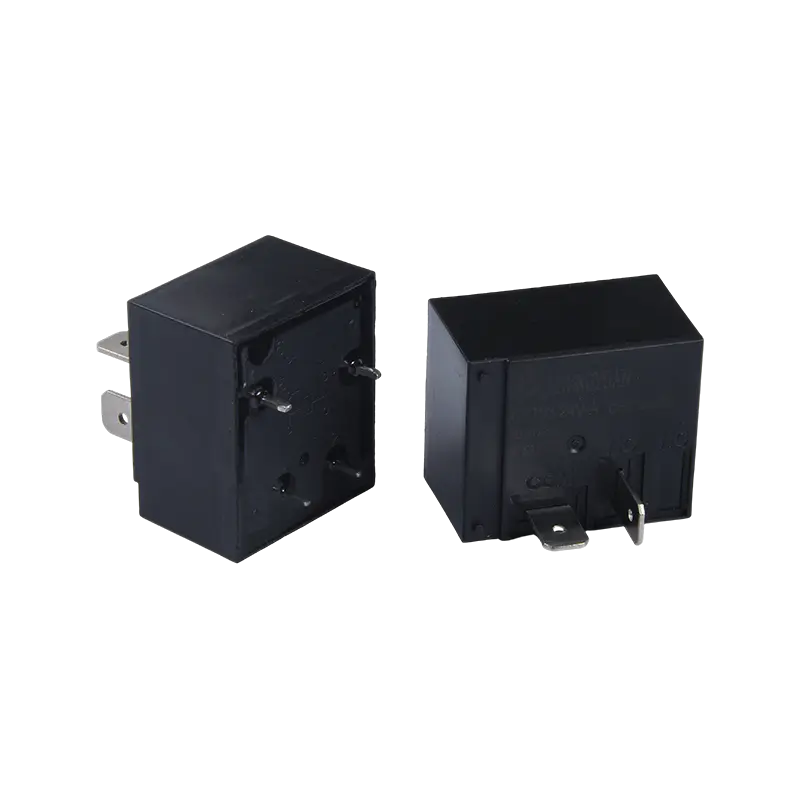

Cechy produktu:
• Zdolność przełączania przy dużym obciążeniu: Obsługuje maksymalne obciążenie przełączające 30 amperów (w niektórych specyfikacjach do 40 A), co pozwala sprostać potrzebom sterowania sprzętem dużej mocy.
• Kompaktowa konstrukcja: Mały rozmiar, odpowiedni do instalacji o dużej gęstości w skrzynkach elektrycznych lub panelach sterowania o ograniczonej przestrzeni.
• Niski pobór mocy: Pobór mocy cewki zaledwie 0,9 W, skutecznie zmniejszający zużycie energii przez system i wytwarzanie ciepła.
• Wiele opcji zacisków: Dostępne są produkty z końcówkami miedzianymi, które zapewniają doskonałą przewodność i niezawodność styków podczas obsługi dużych prądów.
• Szeroki zakres napięć: napięcie cewki mieści się w zakresie od 3 VDC do 48 VDC, jest kompatybilne z różnymi poziomami napięcia systemu sterowania.
Typowe zastosowania:
• Elektronika samochodowa: Stosowana do sterowania obciążeniami dużej mocy w samochodach, takimi jak grzejniki, silniki wentylatorów i systemy oświetleniowe.
• Sprzęt grzewczy i wentylacyjny: Odpowiedni do przemysłowych i domowych urządzeń HVAC, sterujący elementami grzejnymi lub wentylatorami wentylacyjnymi.
• Sprzęt AGD: Używany do sterowania wyłącznikiem zasilania w urządzeniach gospodarstwa domowego dużej mocy, takich jak piekarniki elektryczne i kuchenki mikrofalowe.
• Sterowanie przemysłowe: Używane jako element wykonawczy w sprzęcie automatyki wymagającym przełączania wysokim prądem.
| Dane kontaktowe |
| Wpisz | CYT93 |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A, 6 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 20A/30A 250VAC |
| Maks. prąd przełączający | 20A/30A |
| Maks. napięcie przełączające | 250VAC |
| Maks. moc przełączania | 5000VA/7500VA |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 15 ms ( Brak diody) |
| Czas zwolnienia | Maks. 10 ms ( Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 1500VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 2500VAC, 50/60 Hz przez 1 min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min. |
| Niszczycielskie | 100G Min. |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| | Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około 28g |
Dane cewki (przy 20 ℃)
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 5 | 180 | 27 | Około 0,9 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Dane widoczne powyżej są wartościami początkowymi. Nie ustawiaj maksymalnego dopuszczalnego napięcia na cewce na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

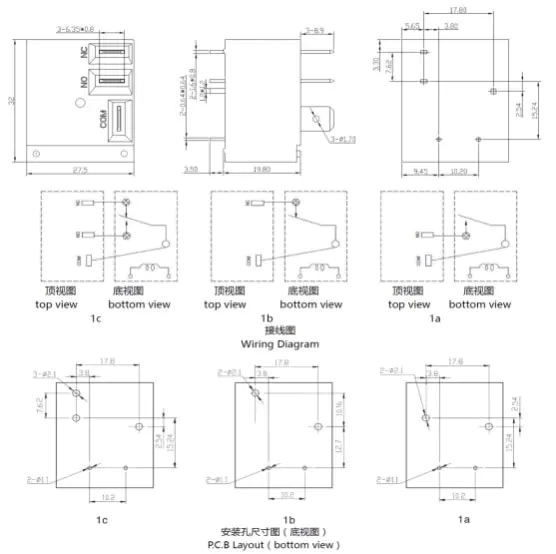

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

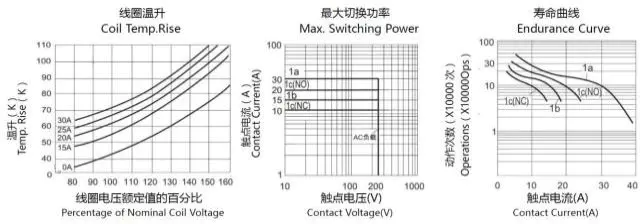

Krzywe charakterystyczne
Informacje o zamawianiu
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYT93
2: Liczba biegunów: 1-1biegun
3: Uzgodnienia kontaktowe: : A Formularz A; Formularz B B; Formularz C. C
4: Napięcie znamionowe: 5,6,9,12,15,18,24,48 V DC
5: Kolor obudowy: H-czarny
6: Cewka Pwor: D-0,9W
7: Konstrukcja ochronna: zabezpieczona S-Flux,
SH- Typ zamknięty, nadający się do prania
8: Parametr specjalny: typ zero-standardowy
Litera lub cyfra — wymagania specjalne
Przekaźniki odporne na topnik nie mogą być stosowane w środowisku z zanieczyszczeniami takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce PCB nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Zastrzeżenie: Specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć właściwą pozycję do wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po montażu i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże za określenie, jakiego produktu należy użyć, odpowiada użytkownik.
