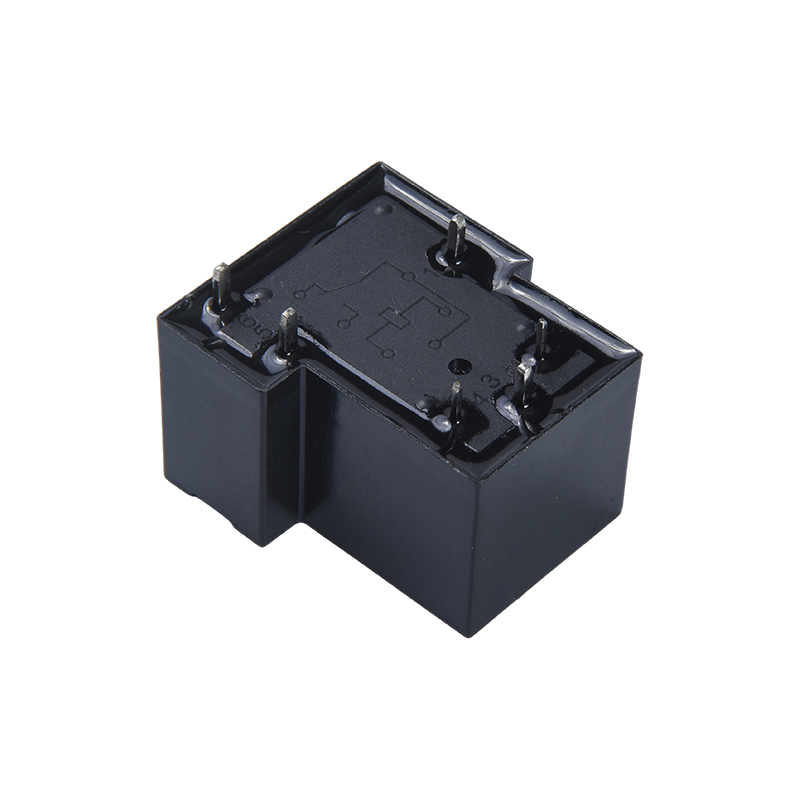

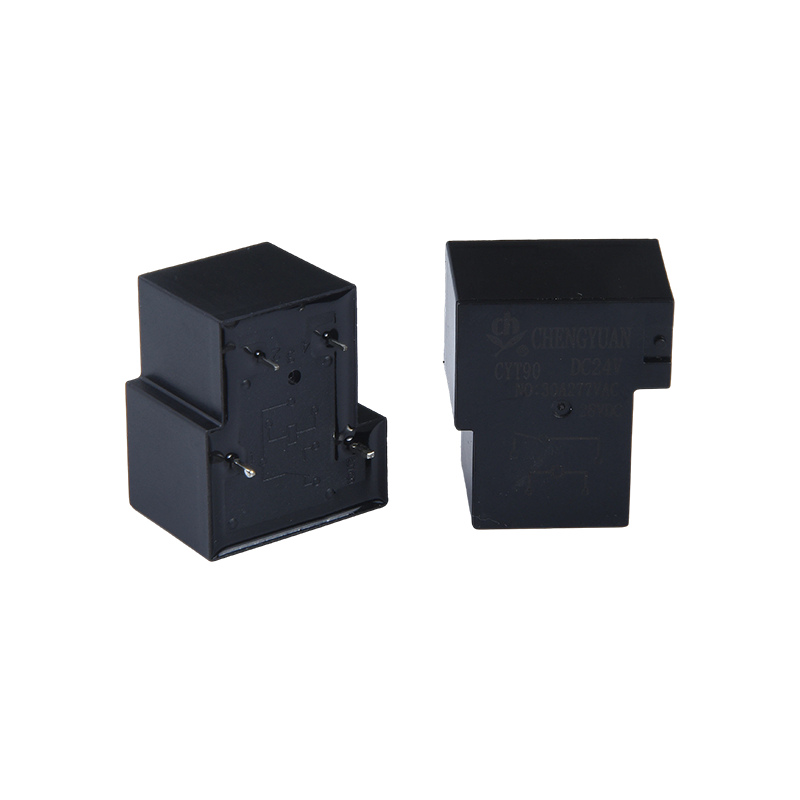

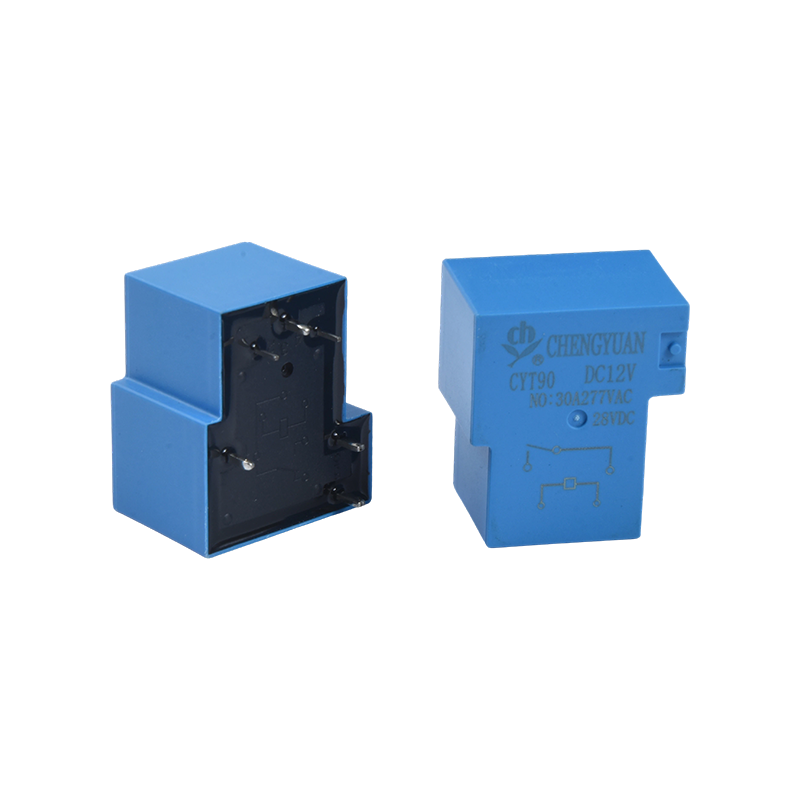

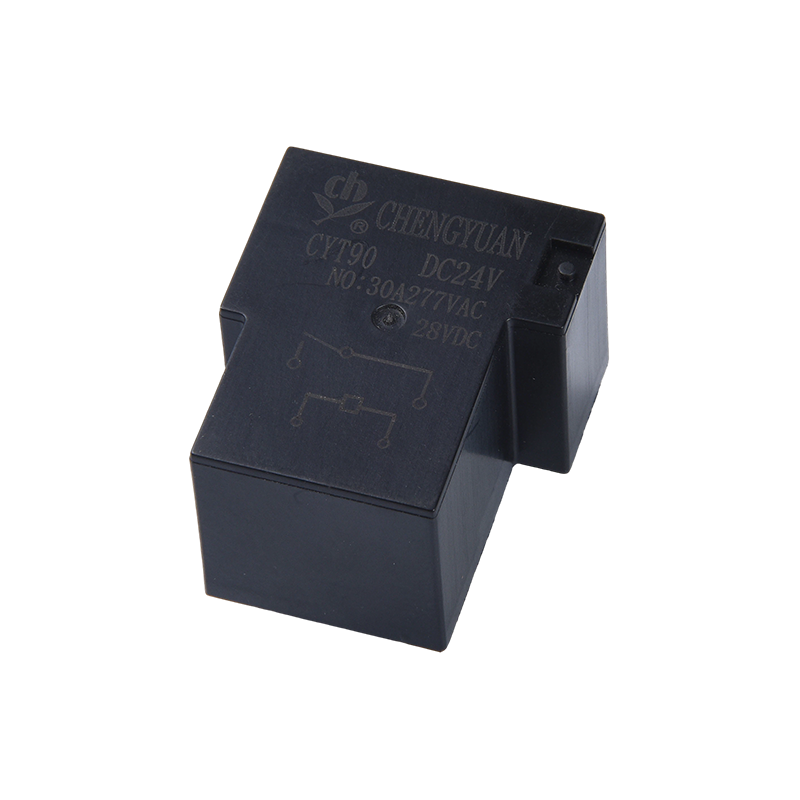

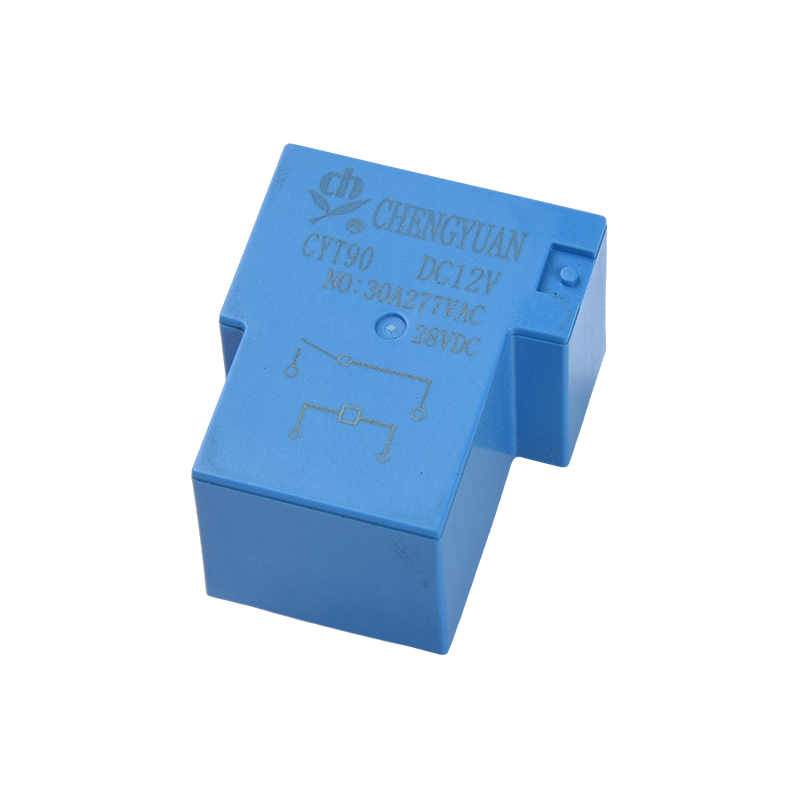

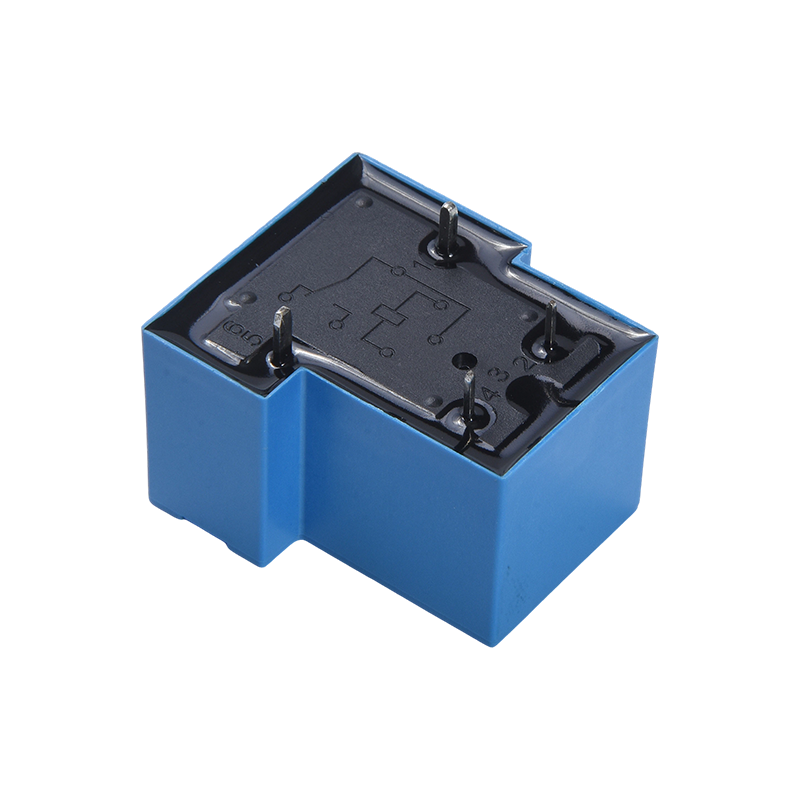

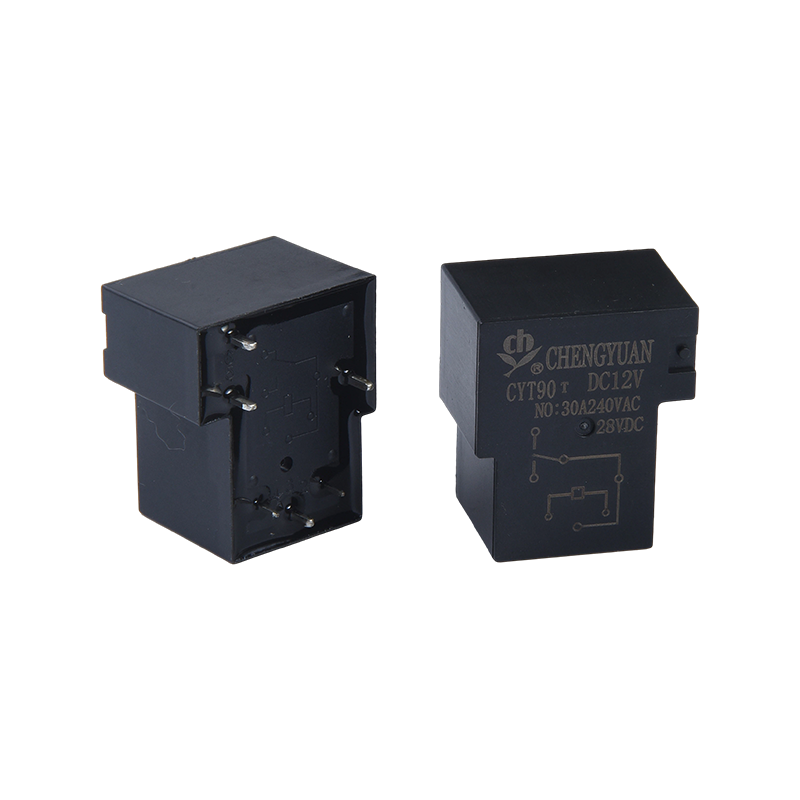

I. Cechy:
1. Wiele opcji montażu: zapewnia różne opcje montażu dostosowane do różnych scenariuszy instalacji sprzętu, poprawiając wygodę instalacji;
2. Kompaktowa konstrukcja: jako mały przekaźnik dużej mocy, jego niewielkie rozmiary oszczędzają przestrzeń do instalacji wewnętrznej;
3. Struktura SPDT: Wykorzystuje jednobiegunową strukturę podwójnego rzutu, zapewniając przejrzystą logikę przełączania i dostosowując się do różnych potrzeb przełączania obwodów dużej mocy.
II. Podstawowe funkcje i obowiązujące scenariusze:
1. Podstawowe funkcje: Zapewnia sterowanie przełączaniem wysokoprądowym, konwersję sygnału i funkcje przełączania obciążenia, zapewniając stabilną pracę obwodów urządzeń dużej mocy;
2. Sprzęt AGD: Nadaje się do klimatyzatorów, kuchenek indukcyjnych, lodówek, urządzeń do gotowania ryżu i innych urządzeń gospodarstwa domowego, umożliwiając sterowanie przełączaniem obciążenia o dużej mocy;
3. Sterowanie przemysłowe: Nadaje się do grzejników, urządzeń wentylacyjnych i innego sprzętu w automatyce przemysłowej, spełniając potrzeby sterowania wysokoprądowego w scenariuszach przemysłowych;
4. Inteligentny dom i nowe technologie: mają zastosowanie do sprzętu bezpieczeństwa, systemów oświetleniowych, nowego sprzętu energetycznego i Internetu rzeczy, obsługując konwersję sygnału i przełączanie obciążenia.
IV. Kluczowe zalety:
1. Obsługa dużej mocy: Konstrukcja o dużej mocy stykowej niezawodnie radzi sobie ze scenariuszami wysokoprądowymi 20A/30A, oferując duże możliwości adaptacji.
2. Elastyczna instalacja: dostępnych jest wiele opcji montażu, zgodnych z różnymi wymaganiami instalacyjnymi sprzętu.
3. Szeroki zakres zastosowań: obejmuje wiele dziedzin, w tym sprzęt gospodarstwa domowego, sterowanie przemysłowe, inteligentne domy i nową energię, oferując dużą wszechstronność.
4. Kompaktowy rozmiar i duża moc: Wysoka moc wyjściowa w kompaktowym rozmiarze, spełniająca podwójne wymagania miniaturyzacji sprzętu i sterowania dużą mocą.
Dane kontaktowe
| Wpisz | CYT90 |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A, 6 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 20A/30A 250VAC |
| Maks. prąd przełączający | 20A/30A |
| Maks. napięcie przełączające | 250VAC |
| Maks. moc przełączania | 5000VA/7500VA |
| Min. przełączanie obciążenia | 6V 1A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 15 ms (Brak diody) |
| Czas zwolnienia | Maks. 10 ms ( Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 1500VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 2500VAC, 50/60 Hz przez 1 min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min |
| Niszczycielskie | 100G Min |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około 24g |
| Dane cewki (przy 20 ℃) |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 5 | 180 | 27 | Około 0,9 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Dane pokazane powyżej są wartościami początkowymi. Nie przykładaj maksymalnego dopuszczalnego napięcia na cewkę na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

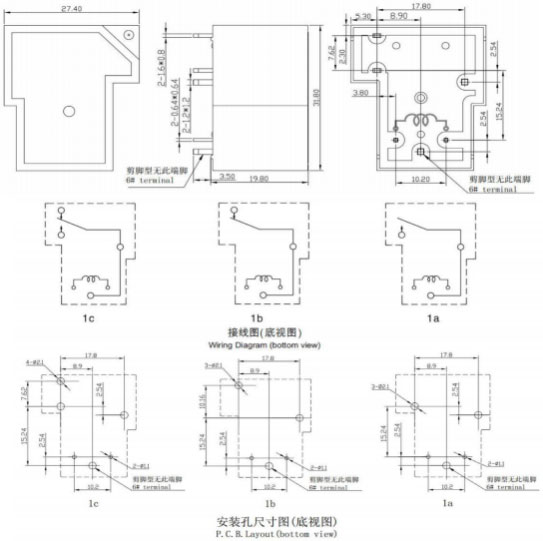

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

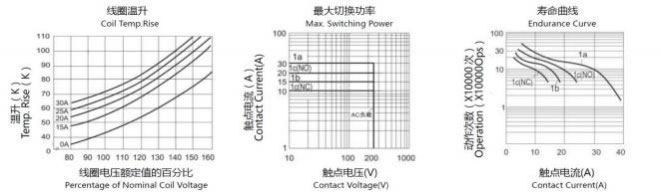

Krzywe charakterystyczne
Informacje o zamawianiu
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYT90
2: Liczba biegunów: 1-1 biegun
3: Ustalenia kontaktowe: Formularz A ; B Formularz B; Formularz C
4: Napięcie nominalne: 5,6,9,12,15,18,24,48 V DC
5: Kolor obudowy: H-czarny; L-Niebieski
6: Moc cewki: D-0,9W
7: Konstrukcja ochronna: zabezpieczona S-Flux,
Typ SH-Sealed, nadający się do prania
8: Parametr specjalny: typ zerowy
Litera lub cyfra — wymagania specjalne
Przekaźniki odporne na topnik nie mogą być stosowane w środowisku z zanieczyszczeniami takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce PCB nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Zastrzeżenie: Specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć właściwą pozycję do wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po montażu i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże za określenie, jakiego produktu należy użyć, odpowiada użytkownik.
