Przewodnik po stycznikach pieca: napięcie cewki, parametry styków, testowanie i wymiana

Wezwanie dotyczące braku ogrzewania w najzimniejszy poranek w roku zwykle kończy się tym samym elementem. Termostat dzwoni, płyta sterująca wysyła napięcie 24 VAC, transformator sprawdza się, a elementy grzejne są nadal zimne. Stycznik pieca to część, która przestała wykonywać swoją pracę.

Stycznik pieca to wytrzymały przełącznik sterowany elektrycznie. Cewka niskiego napięcia, prawie zawsze 24 VAC w sprzęcie mieszkaniowym, przyciąga styki napięcia sieciowego, które przenoszą pełny prąd elementów grzejnych lub silnika dmuchawy. Trzy liczby definiują właściwą część: napięcie cewki, prąd znamionowy styku przy przyłożonym napięciu i konfigurację biegunów. Dopasuj wszystkie trzy, a stycznik będzie działał przez lata sezonów grzewczych. Pomiń jeden, a rezultatem będą spawane styki, drgająca cewka lub to samo połączenie bez ogrzewania następnej zimy.

Co robi stycznik pieca w obwodzie

Stycznik służy do utrzymywania przewodów sterujących niskiego napięcia z dala od napięcia sieciowego. Termostaty i tablice sterujące pracują przy napięciu 24 VAC, które można bezpiecznie poprowadzić za pomocą cienkiego kabla termostatu. Elementy grzejne, silniki dmuchaw i sprężarki pracują przy napięciu 120, 208, 240 lub 277 VAC i mogą pobierać dziesiątki amperów. Stycznik znajduje się na tej granicy. Jego cewka jest podłączona do obwodu sterującego, jego styki są podłączone do obwodu liniowego i nigdy nie stykają się elektrycznie.

Miejsce przebywania części zależy od wyposażenia:

• Piece elektryczne i centrale wentylacyjne: stycznik przełącza zespoły elementów grzejnych, często współpracując z sekwencerami, które włączają elementy w ciągu kilku sekund.
• Piece gazowe: stycznik lub przekaźnik wentylatora przełącza silnik dmuchawy na napięcie sieciowe, gdy płyta uzna, że ​​wymiennik ciepła jest wystarczająco ciepły.
• Jednostki w obudowach i sekcje zewnętrzne: stycznik łączy razem sprężarkę i wentylator skraplacza, dlatego jego parametry podawane są zarówno w amperach przy zablokowanym wirniku, jak i w amperach roboczych.

Warto oddzielić stycznik od małych przekaźników na płytce sterującej pieca. Przekaźniki płytkowe przełączają zawór gazowy, induktor lub nawilżacz i obsługują jeden lub dwa wzmacniacze. Stycznik wytrzymuje duże obciążenie i ta różnica w obciążeniu wpływa na każdą wartość znamionową wydrukowaną na etykiecie.

Liczby, które mają znaczenie, zanim określisz lub zastąpisz

Napięcie cewki jest na pierwszym miejscu. Cewka 24 VAC nie będzie działać niezawodnie w obwodzie 120 VAC, a cewka 240 VAC w obwodzie 24 VAC po prostu nie będzie się poruszać. Większość transformatorów do pieców domowych ma napięcie 24 VAC i moc znamionową około 40 VA, co wystarcza na cewkę stycznika, zawór gazowy i płytkę. Cewki tolerują pewne zwisy, ale gdy transformator jest słaby lub kabel termostatu jest zbyt mały, stycznik drga, zamiast gładko się zamykać, a drgania powodują spalanie cewki szybciej niż cokolwiek innego.

Ocena kontaktu jest na drugim miejscu i składa się z dwóch części. Wartość rezystancji, często 25, 30 lub 40 A przy napięciu 240 do 277 VAC, obejmuje zespoły elementów grzejnych. Wartość znamionową silnika podaje się w amperach przy pełnym obciążeniu i amperach przy zablokowanym wirniku i to właśnie ta liczba ma znaczenie, gdy sprężarka jest osadzona na stykach. Stycznik rezystancyjny 40 A nie jest automatycznie stycznikiem sprężarki 40 A.

Następnie przejdźmy do szczegółów mechanicznych:

• Konfiguracja biegunów: jednobiegunowy dla jednej nogi, dwubiegunowy dla jednofazowego 240 VAC, trzybiegunowy dla trójfazowego.
• Typ terminala: zaciski śrubowe, szybkozłącza ćwierćcalowe lub końcówki skrzynkowe.
• Powierzchnia montażowa, styl wspornika i położenie zacisków cewki.

Gdy obciążenie jest małe, w niektórych urządzeniach zamiast oddzielnego stycznika panelowego stosuje się przekaźnik mocy przylutowany do płyty sterującej. Część taka jak przekaźnik PCB CYF3 SPST, o wartości znamionowej 16 A przy 250 VAC, umożliwia przełączanie na pokładzie tam, gdzie pełny stycznik byłby zbyt duży.

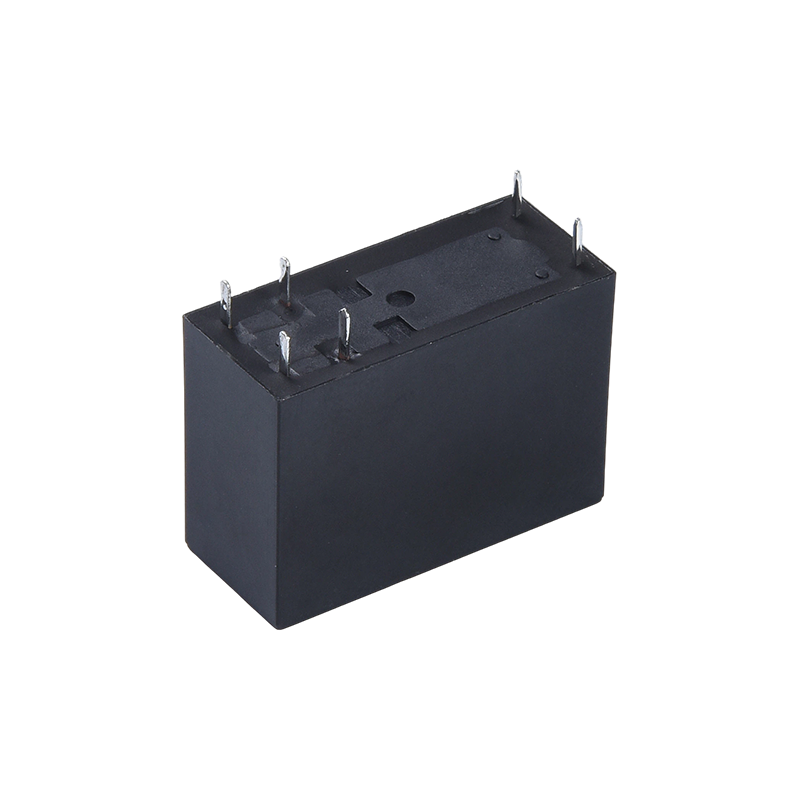

Przekaźnik PCB CYF3 do przełączania na płycie Kompaktowy przekaźnik PCB 16 A 250 VAC do przełączania na płycie sterującej, gdzie oddzielny stycznik panelowy byłby zbyt duży; wysoka izolacja styków cewki obsługuje sprzęt kompaktowy. Zobacz produkt →

Objawy informujące o awarii stycznika

Stycznik rzadko ulega awarii bez ostrzeżenia. Schemat niepowodzenia zwykle wskazuje dokładnie tę część, która się poddała.

• Brak ogrzewania przy pracującej dmuchawie: cewka jest otwarta lub płyta nie dostarcza do niej napięcia 24 VAC. Przed oceną części sprawdź napięcie na cewce.
• Drganie lub buczenie: cewka nie otrzymuje wystarczającego napięcia, aby utrzymać zworę, często jest to słaby transformator lub skorodowane połączenie.
• Ciepło, które nie wyłącza się: styki są zespawane. Wyłącznik górnej granicy jest jedyną rzeczą zatrzymującą elementy i będzie się wyłączał wielokrotnie, aż do wymiany stycznika.
• Zapach spalenizny lub odbarwienie cewki: uszkodzenie izolacji cewki, zwykle po długim okresie drgań lub zwarciu obwodu sterującego.
• Wżery lub poczerniałe styki: stycznik nadal się zamyka, ale rezystancja na zamkniętych stykach wzrosła, na zaciskach gromadzi się ciepło i zamiast wymiany części zamiast wymiany części, zamiast tego konieczna jest naprawa okablowania.

Test spadku napięcia pod napięciem pozwala wykryć ten ostatni przypadek, zanim stanie się kosztowny. Przy zamkniętym styczniku i pracującym obciążeniu dokonać pomiaru na zaciskach linii każdego bieguna. Zdrowy zestaw styków spada tylko o ułamek wolta. Gdy odczyt wzrośnie powyżej około pół wolta przy prądzie znamionowym, wżery są już zaawansowane i część należy zgłosić do następnej wizyty serwisowej, a nie do następnej awarii.

Testowanie stycznika pieca w sześciu krokach

Testowanie za pomocą multimetru zajmuje około piętnastu minut.

1. Odłącz zasilanie na wyłączniku pieca i wyłączniku, następnie sprawdź miernikiem na zaciskach linii.
2. Przed usunięciem jakiegokolwiek przewodu sfotografuj układ zacisków.
3. Odłącz przewody cewki i zmierz rezystancję cewki. Porównaj z wartością na tabliczce znamionowej lub ze znaną, dobrą jednostką. Otwarty odczyt oznacza uszkodzoną cewkę.
4. Zastosuj napięcie 24 VAC ze znanego dobrego transformatora bezpośrednio do cewki. Jedno mocne kliknięcie oznacza, że ​​obwód magnetyczny działa. Brzęczenie lub cisza wskazuje na cewkę lub usterkę mechaniczną.
5. Przy odłączonej cewce sprawdzić ciągłość na każdym biegunie. Powinno być otwarte. Zasilić cewkę i sprawdzić, czy każdy biegun jest zamknięty.
6. Podłącz wszystko ponownie, przywróć zasilanie i zmierz spadek napięcia na zamkniętych stykach pod obciążeniem. Ten krok jest najczęściej pomijany i to on przewiduje ponowne wywołanie.

Wybór zamiennika bez pogarszania jakości obwodu

Najbezpieczniejszy zamiennik jest zgodny z oryginałem pod względem napięcia cewki, wartości znamionowych styków przy przyłożonym napięciu, liczby biegunów i montażu. Najczęstszym błędem jest montaż części, ponieważ wspornik i zaciski pasują do siebie, a napięcie styku jest niższe niż oryginalne. Stycznik 30 A zamiast części 40 A będzie działać w łagodny dzień i zespawać styki pierwszego zimnego poranka, kiedy wszystkie zespoły elementów zostaną zasilone jednocześnie.

Dwa nawyki uniemożliwiają wywołania zwrotne:

• Sprawdź rzeczywiste obciążenie, a nie tylko starą etykietę. Jeśli silnik dmuchawy lub sprężarkę wymieniono na inny model, natężenie prądu przy pełnym obciążeniu mogło ulec zmianie.
• Sprawdź napięcie cewki na zaciskach podczas dzwonienia termostatu. Odczyt znacznie poniżej 24 VAC oznacza, że ​​stycznik nie jest główną przyczyną i w pierwszej kolejności należy zająć się transformatorem lub okablowaniem sterującym.

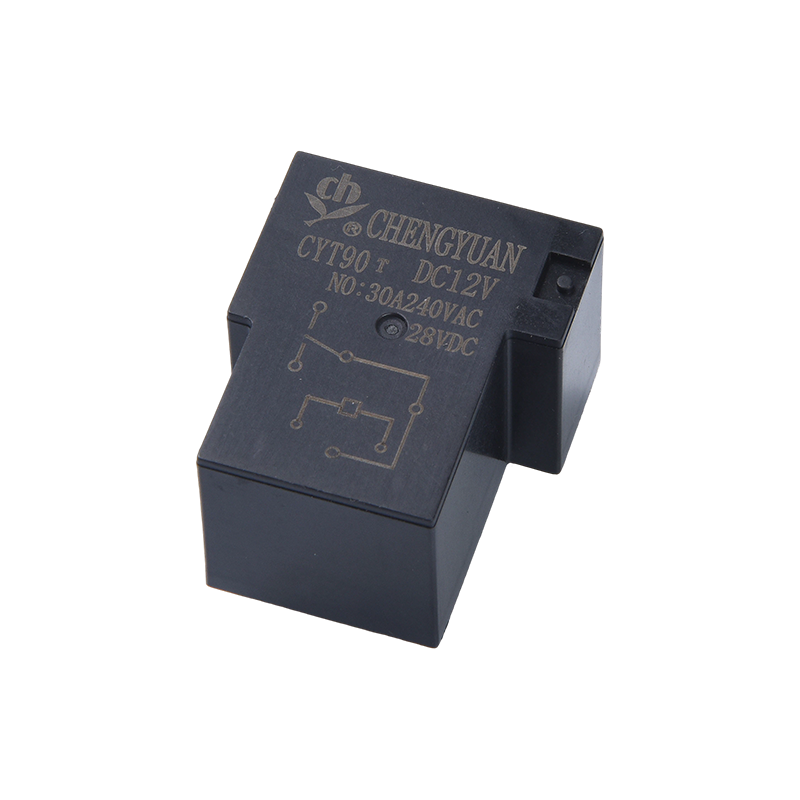

Przełączanie wysokiego prądu w obwodach ogrzewania i sprężarek często sprowadza się do wytrzymałego jednobiegunowego przekaźnika mocy z dużym odstępem między stykami i cewką, która mocno trzyma przy niskim napięciu. Część taka jak wysokoprądowy przekaźnik SPST CYT90 o wartości znamionowej od 30 A do 40 A jest zbudowana dokładnie dla tej klasy obciążenia.

Przekaźnik wysokoprądowy CYT90 do ciężkich zastosowań Kompaktowy przekaźnik mocy 30 A/40 A ze stykami ze stopu srebra, wieloma opcjami montażu i przełączaniem wysokoprądowym do urządzeń, grzejników i przemysłowego sprzętu sterującego. Zobacz produkt →

Gdzie kończy się przekaźnik i zaczyna stycznik

Granica między nimi jest kwestią obowiązków i konstrukcji, a nie twardej granicy technicznej. Styczniki są zbudowane do przełączania określonego celu z szerszymi przerwami stykowymi, cięższymi sprężynami i zaciskami, które akceptują przewód liniowy. Zasada działania jest taka sama jak każda inna przekaźnik elektromagnetyczny ogólnego przeznaczenia : cewka wytwarza pole magnetyczne, które przyciąga zworę i porusza stykami. Zmienia się prąd, materiał styku i wytrzymałość mechaniczna ruchomych części.

Konstruktorzy paneli zazwyczaj dzielą pracę na dwa poziomy. Przełączanie mocy odbywa się na styczniku lub przekaźniku wysokoprądowym. Izolacja i wstawianie odbywa się w modułach montowanych na szynie, czyli tam, gdzie część taka jak moduł przekaźnika szynowego MCYF3 14F ze stykami 16 A mieści się w szafie sterowniczej pieca lub większym panelu grzewczym.

Moduł przekaźnika szynowego MCYF3 14F dla konstruktorów paneli Montowany na szynie moduł przekaźnika 14F ze stykami 16 A i maksymalnie 32 kanałami, dostosowany do scentralizowanego sterowania i umieszczania w piecu lub panelach grzewczych. Zobacz produkt →

Pytania, które warto zadać przy zakupie hurtowym

Dla producentów OEM i producentów paneli stycznik lub przekaźnik to niewielka pozycja o dużym wpływie na koszt gwarancji. Przed złożeniem zamówienia warto potwierdzić trzy punkty.

• Materiał styku i trwałość cyklu: tlenek srebra cyny i tlenek srebra kadmu zachowują się inaczej pod obciążeniem rezystancyjnym i indukcyjnym. Zapytaj, jakiego materiału użyto i jaką liczbę cykli przetestowano przy prądzie znamionowym.
• Konsystencja cewki: zmiany napięcia pobierania i zaniku między partiami są widoczne jako drgania w terenie. Zapytaj, jak testowane są cewki przed montażem.
• Możliwość śledzenia produkcji: kody dat, kontrola materiałów przychodzących i testowanie rezystancji styków na końcu linii.

Informacje o dostawcy są równie ważne jak arkusz danych. Ningbo Chengyuan Chuangke Electronics Co., Ltd., działająca za pośrednictwem cyrelays.com, produkuje przekaźniki i komponenty elektroniczne w Ningbo od 1996 roku i opisuje siebie jako producenta łączącego rozwój, produkcję i sprzedaż, posiadającego patenty użytkowe obejmujące zatrzaski magnetyczne i konstrukcje zatrzaskowe. Więcej szczegółów dostępnych jest na stronie o stronie .

Stycznik pieca to prosta część z trzema liczbami krytycznymi. Napięcie cewki, wartość znamionowa styku przy przyłożonym napięciu i konfiguracja biegunów decydują o tym, czy cewka przetrwa sezon grzewczy, czy ulegnie awarii w najzimniejszy poranek. Zrób to dobrze, zweryfikuj rzeczywiste obciążenie zamiast starej etykiety, a stycznik przestanie być powtarzającym się elementem serwisowym.
