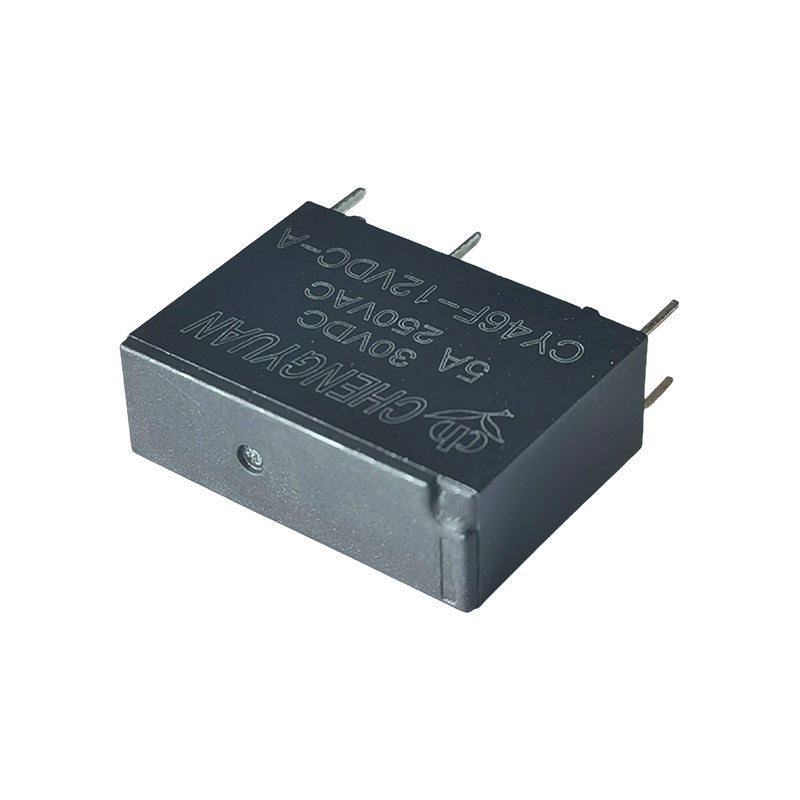

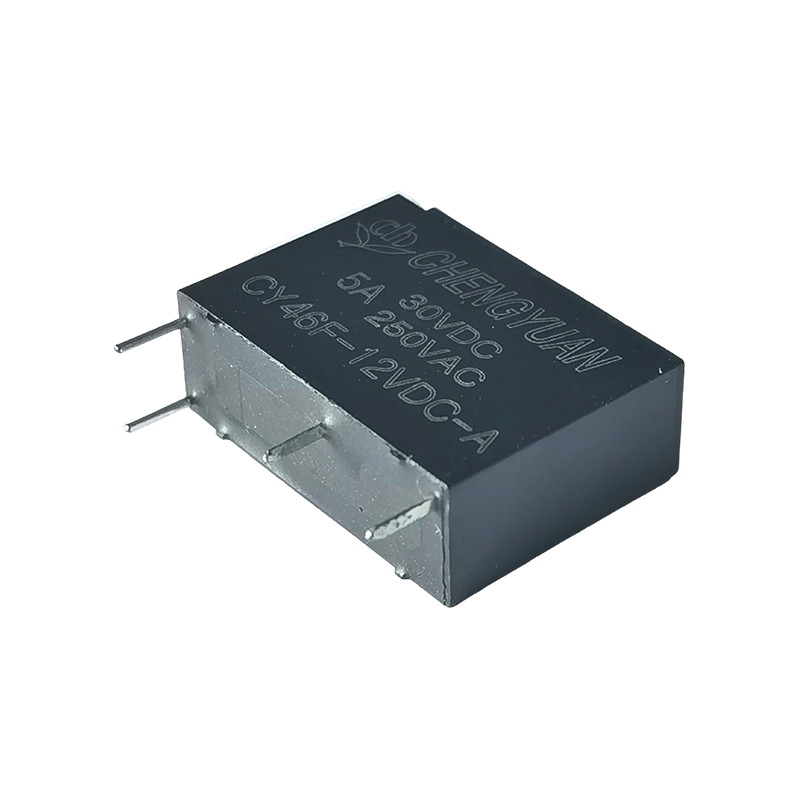

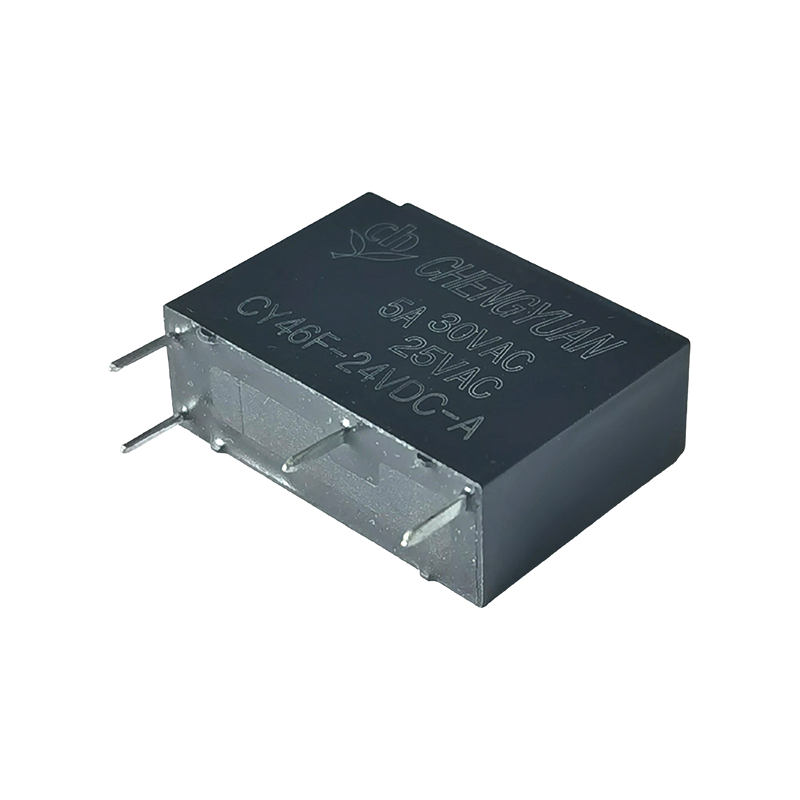

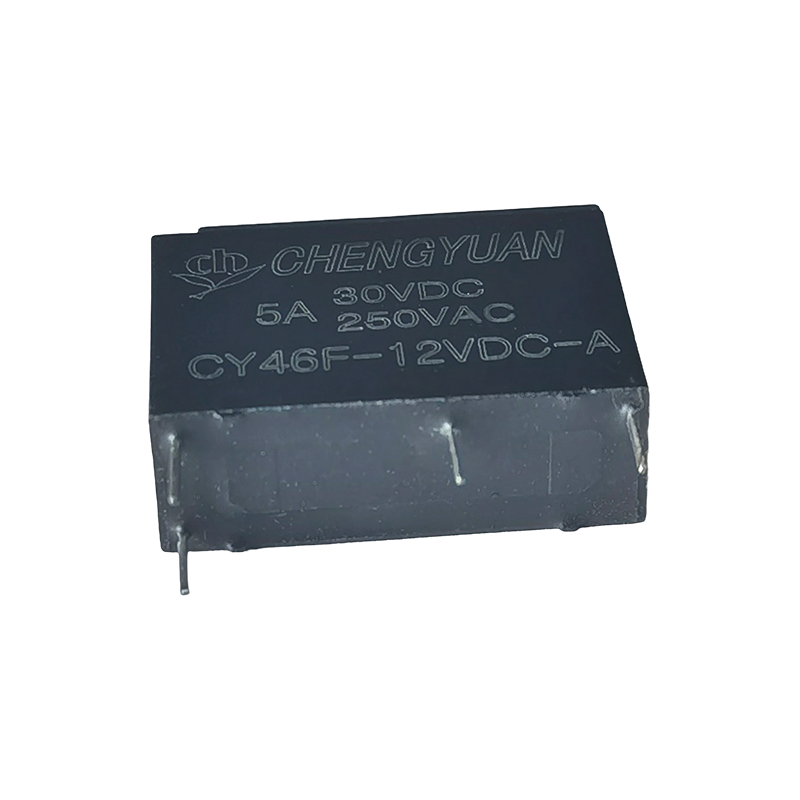

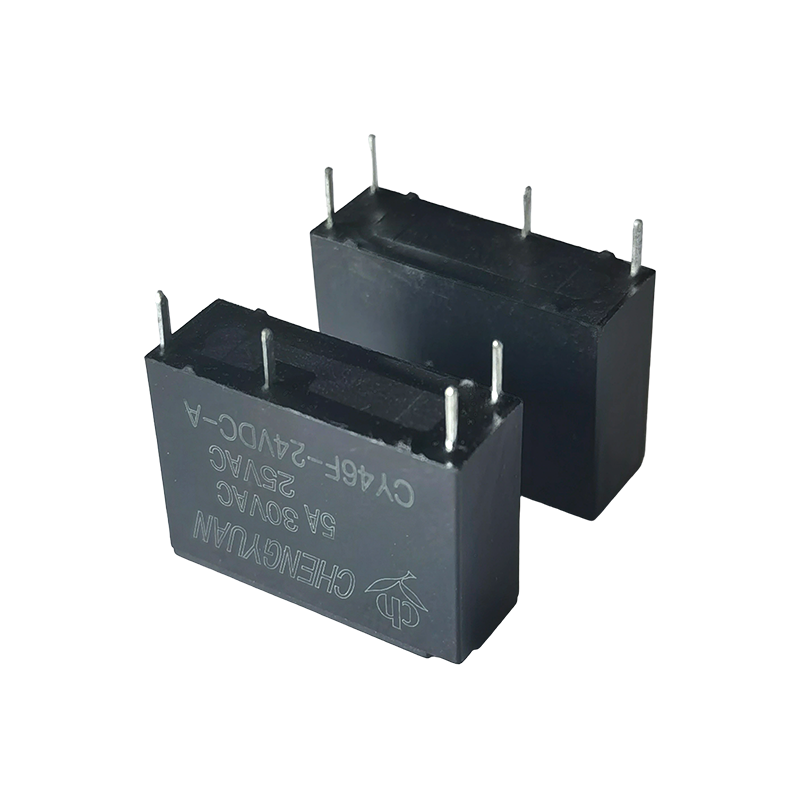

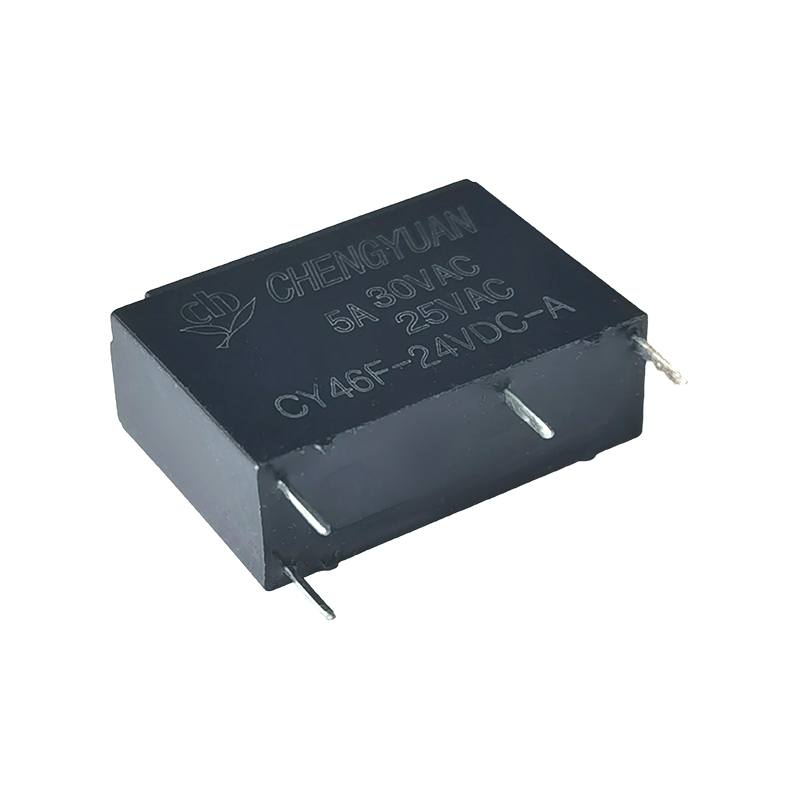

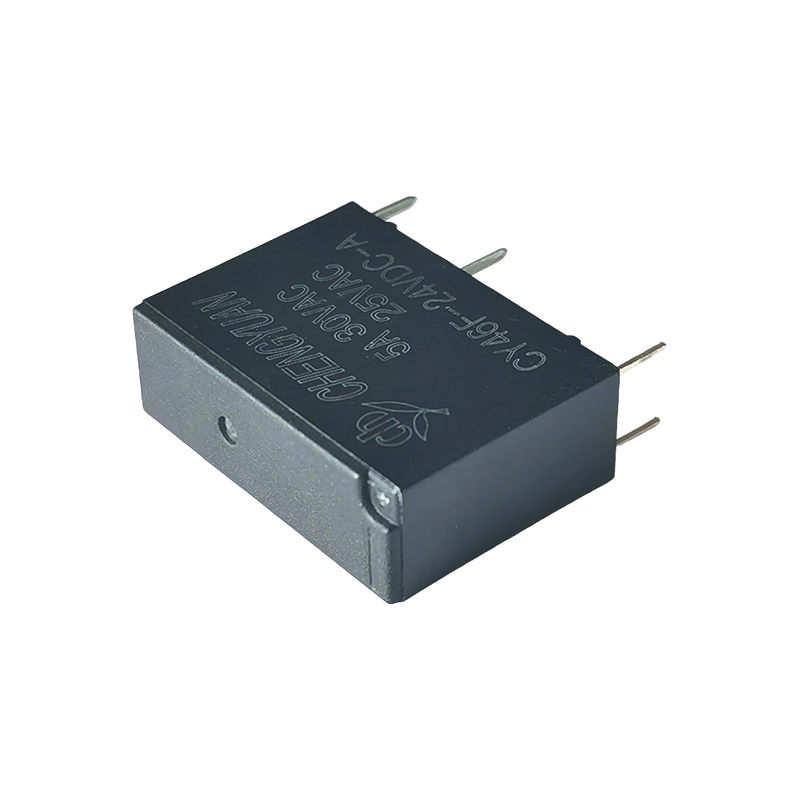

Funkcje:
• Kompaktowy rozmiar (20*7,2*16,6 mm), odpowiedni do płytek drukowanych o dużej gęstości
• Wysokie napięcie wytrzymywane: 4000 V (między cewką a stykami)
• Zdolność przełączania styków 5A
Typowe zastosowania:
1. Małe urządzenia gospodarstwa domowego: Sterowanie włączaniem/wyłączaniem małych urządzeń gospodarstwa domowego, takich jak mini urządzenia do gotowania ryżu, małe nawilżacze, przenośne czajniki elektryczne i małe wentylatory domowe, spełniające wymagania dotyczące miniaturyzacji tych produktów;
2. Urządzenia elektroniki użytkowej: banki mocy, małe adaptery, moduły sterujące ładowaniem produktów cyfrowych i przełączanie obwodów w małych odtwarzaczach audio i wideo, wykorzystujące ich bardzo małe rozmiary do gęstych układów PCB;
3. Przemysłowe sterowanie pomocnicze: przełączanie sygnałów małych czujników, miniaturowe moduły rozszerzeń PLC i pomocnicze obwody sterujące do urządzeń automatyki (takie jak sterowanie lampkami kontrolnymi, małe sterowniki zaworów elektromagnetycznych), kompatybilne z powszechnymi przemysłowymi napięciami sterującymi 5VDC-24VDC;
4. Inteligentne terminale domowe: zarządzanie energią dla inteligentnych węzłów czujnikowych, małych inteligentnych przełączników i modułów odbiorczych bezprzewodowego zdalnego sterowania, spełniające wymagania projektowe dotyczące małej mocy i miniaturyzacji inteligentnych urządzeń domowych;
5. Pomocniczy sprzęt zabezpieczający i medyczny: Obwody wyzwalające sygnał dla małych czujek bezpieczeństwa (takich jak czujniki drzwi i okien, czujniki dymu) oraz wewnętrzne przełączanie obwodów dla przenośnego medycznego sprzętu pomocniczego (takich jak małe pulsoksymetry), zapewniające stabilną pracę;
6. Pomocnicza elektronika samochodowa: Obwody sterujące dla małych urządzeń elektrycznych we wnętrzu samochodu (takich jak wentylatory samochodowe, oświetlenie otoczenia), kompatybilne ze standardowymi specyfikacjami napięcia 12VDC w pojazdach.
Dane kontaktowe
| Wpisz | CY46F |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A 16 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 5A250VAC |
| Maks. prąd przełączający | 5A |
| Maks. napięcie przełączające | 250VAC |
| Maks. moc przełączania | 1250VA |
| Min. przełączanie obciążenia | 6V 1A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 20 ms (Brak diody) |
| Czas zwolnienia | Maks. 10 ms (Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 750VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 4000VAC, 50/60 Hz przez 1 min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min |
| Niszczycielskie | 10G Min |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10 000 000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około. 3,9 g |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 5 | 40 | 125 | Około 0,20 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Około 0,36 W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Dane widoczne powyżej są wartościami początkowymi. Nie ustawiaj maksymalnego dopuszczalnego napięcia na cewce na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

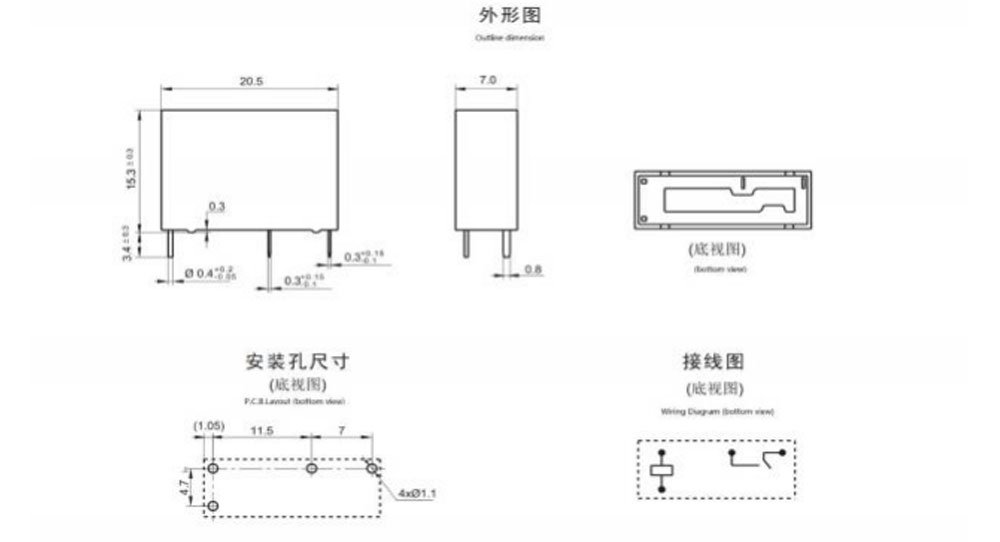

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

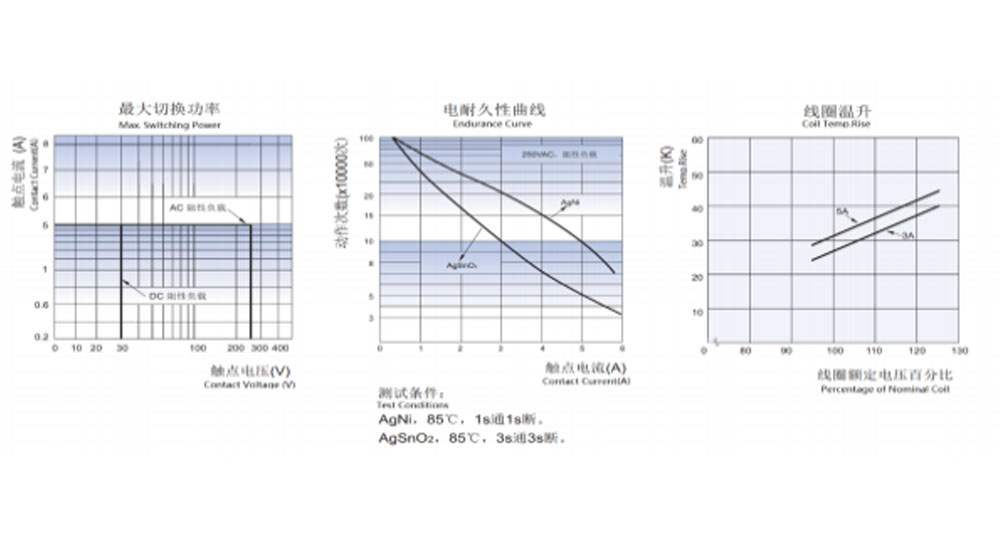

Krzywe charakterystyczne
Informacje o zamawianiu
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1: Typ: CYF3
2: Liczba biegunów: 1-1biegun
3: Ustalenie kontaktu: C Od C ; H Od A ; B Od B
4: Napięcie znamionowe: 5,6,9,12,18,24 V DC
5: Cewka Pwor: D-0,36W L-0,2W
6: Konstrukcja ochronna: zabezpieczona S-Flux,
Typ SH-Sealed można prać
7: Parametr specjalny: typ zerowy
Litera lub cyfra — wymagania specjalne
Przekaźniki odporne na topnik nie mogą być stosowane w środowisku z zanieczyszczeniami takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce PCB nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Dostosowany specjalny przyrostek jest dostępny po ocenie przez CHENGYUAN.
Zastrzeżenie: Specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć właściwą pozycję do wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po montażu i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże za określenie, jakiego produktu należy użyć, odpowiada użytkownik.
