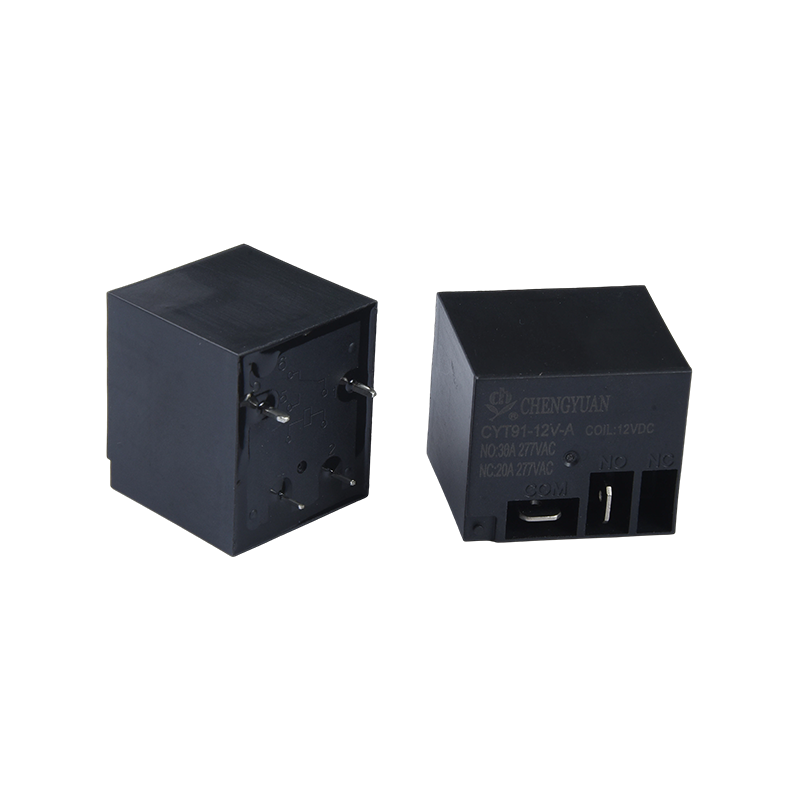

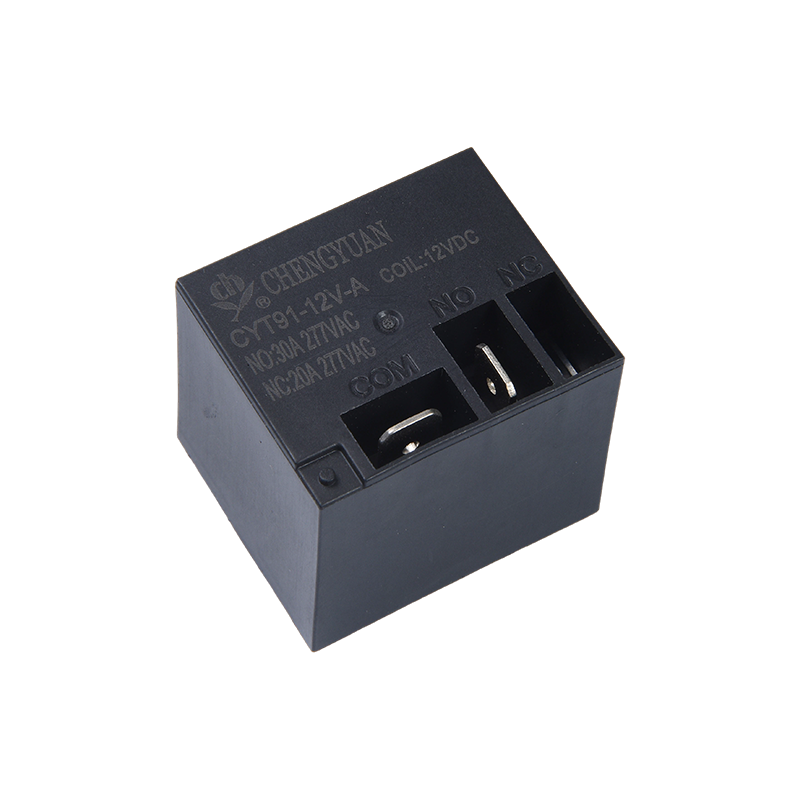

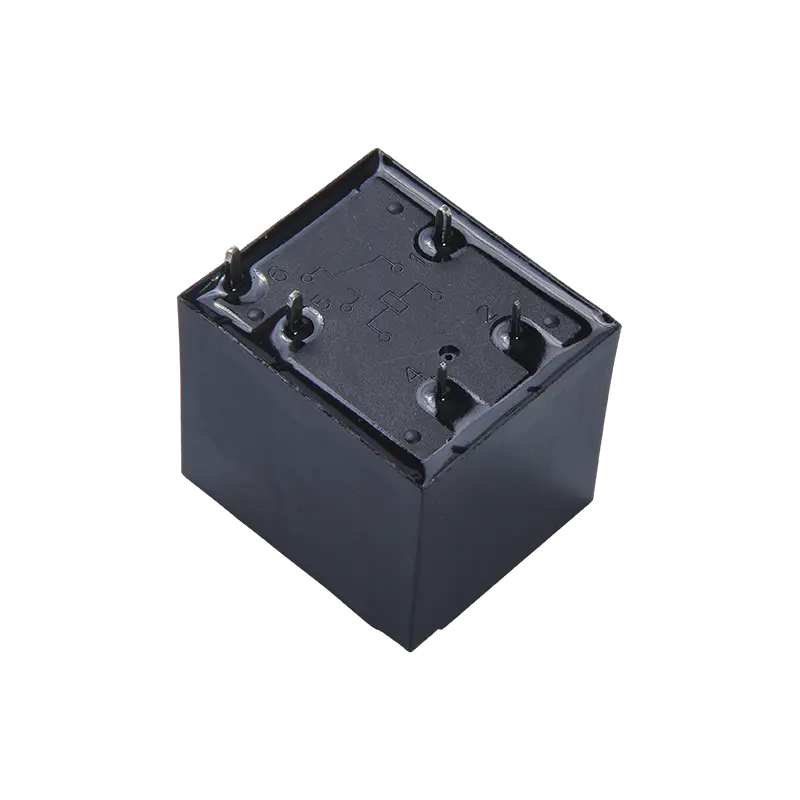

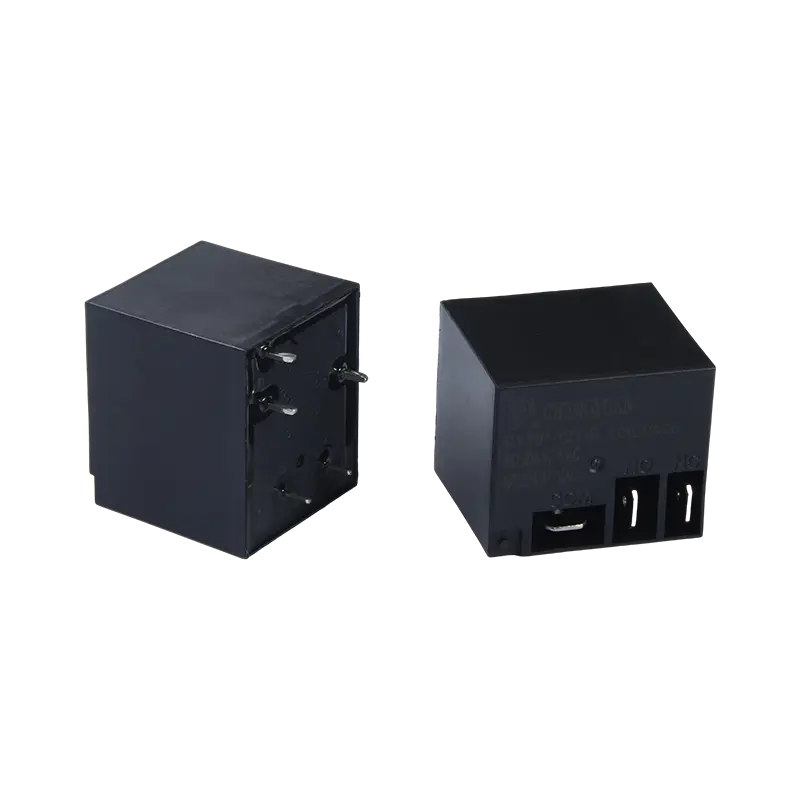

1. Zalety produktu
Kompaktowa konstrukcja wysokoprądowa: osiąga wysoką zdolność przełączania obciążenia 20 A/30 A przy małej objętości, oferując wysoką gęstość mocy i oszczędność miejsca instalacyjnego.
Wzmocniona konstrukcja przewodząca prąd: Opcjonalna wersja z zaciskami miedzianymi zapewnia niższą rezystancję styku i większą obciążalność prądową, redukując wytwarzanie ciepła i poprawiając długoterminową niezawodność przy wysokim prądzie.
Napęd szerokonapięciowy: Szeroki zakres napięcia roboczego cewki (3–48 V prądu stałego), szczególnie odpowiedni do elektroniki samochodowej, sprzętu zasilanego bateryjnie i różnych systemów sterowania prądem stałym.
2. Kluczowe funkcje
Obciążalność: Obsługuje przełączanie obciążenia do 30 A przy 250 VAC lub 28 VDC, spełniając potrzeby sterowania większością obciążeń rezystancyjnych i indukcyjnych dużej mocy.
Konfiguracja styków: Wykorzystuje strukturę SPDT (Single Pole Double Throw), zapewniając jeden styk normalnie otwarty i jeden normalnie zamknięty, odpowiedni do prostego przełączania obwodów lub sterowania włączaniem/wyłączaniem.
Wydajny napęd: Typowy pobór mocy cewki wynosi 0,9 W, co zapewnia wysoką wydajność napędu i niskie obciążenie obwodu sterującego.
Trwała konstrukcja: solidna konstrukcja, materiały stykowe i ciśnienie zoptymalizowane pod kątem łuku wysokoprądowego, co zapewnia długą żywotność elektryczną.
3. Główne zastosowania
Elektronika samochodowa: stosowana w pojazdach elektrycznych i pojazdach tradycyjnych do zarządzania akumulatorami, obwodami wstępnego ładowania, grzejnikami, dmuchawami i sterowaniem oświetleniem dużej mocy.
Urządzenia przemysłowe: steruje małymi i średnimi silnikami, sprężarkami, grzejnikami przemysłowymi i jednostkami dystrybucji mocy.
Sprzęt AGD: Stosowany w przepływowych podgrzewaczach wody, urządzeniach kuchennych dużej mocy, sprężarkach klimatyzatorów i sprzęcie grzewczym wymagającym przełączania wysokim prądem.
Kontrola energii: Służy jako główny przełącznik sterujący wysokoprądowymi obwodami prądu stałego w układach słonecznych i urządzeniach ładujących.
| Dane kontaktowe |
| Wpisz | CYT91 |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A, 6 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 20A/30A 250VAC |
| Maks. prąd przełączający | 20A/30A |
| Maks. napięcie przełączające | 250VAC |
| Maks. moc przełączania | 5000VA/7500VA |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 15 ms (Brak diody) |
| Czas zwolnienia | Maks. 10 ms ( Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 1500VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 2500VAC, 50/60 Hz przez 1 min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| opór stawu skokowego | Funkcjonalny | 10G Min. |
| Niszczycielskie | 100G Min. |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około 28g |
Dane cewki (przy 20 ℃)
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 5 | 180 | 27 | Około 0,9 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Dane pokazane powyżej są wartościami początkowymi. Nie przykładaj maksymalnego dopuszczalnego napięcia na cewkę na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

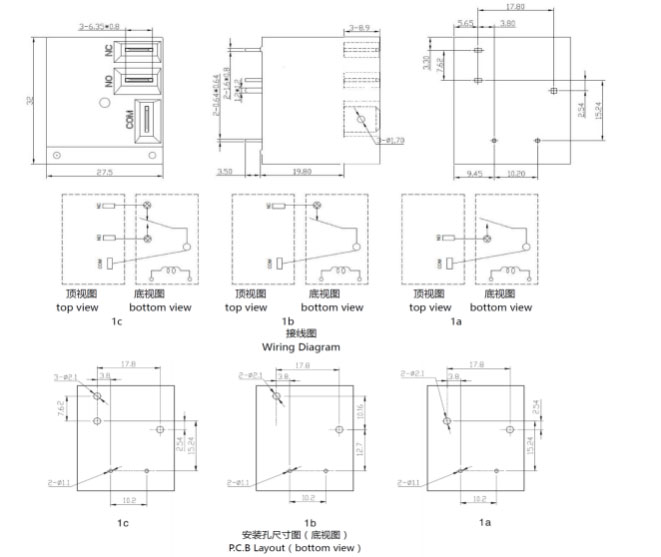

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

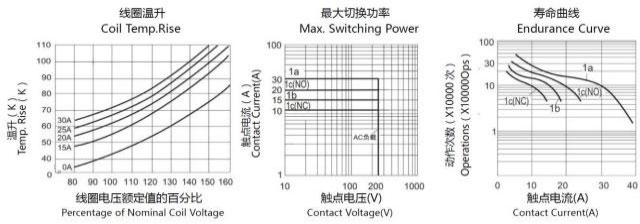

Krzywe charakterystyczne
Informacje o zamawianiu
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1: Typ: CYT91
2: Liczba biegunów: 1-1biegun
3: Uzgodnienia kontaktowe: : A Formularz A; Formularz B B; Formularz C. C
4: Napięcie znamionowe: 5,6,9,12,15,18,24,48 V DC
5: Kolor obudowy: B-czarny; L-Niebieski
6: Cewka Pwor: D-0,9W
7: Konstrukcja ochronna: zabezpieczona S-Flux,
SH- Typ zamknięty, nadający się do prania
8: Parametr specjalny: typ zero-standardowy
Litera lub cyfra — wymagania specjalne
Przekaźniki odporne na topnik nie mogą być stosowane w środowisku z zanieczyszczeniami takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień na płytce drukowanej nie zaleca się czyszczenia wodą ani procesu powierzchniowego.
Zastrzeżenie: Specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć właściwą pozycję do wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po montażu i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże za określenie, jakiego produktu należy użyć, odpowiada użytkownik.
