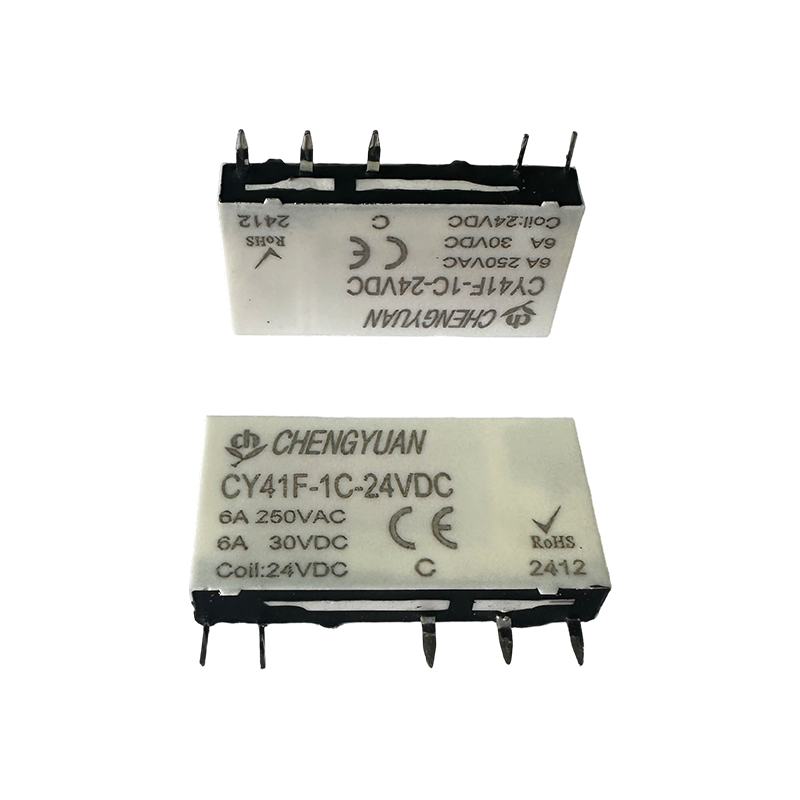

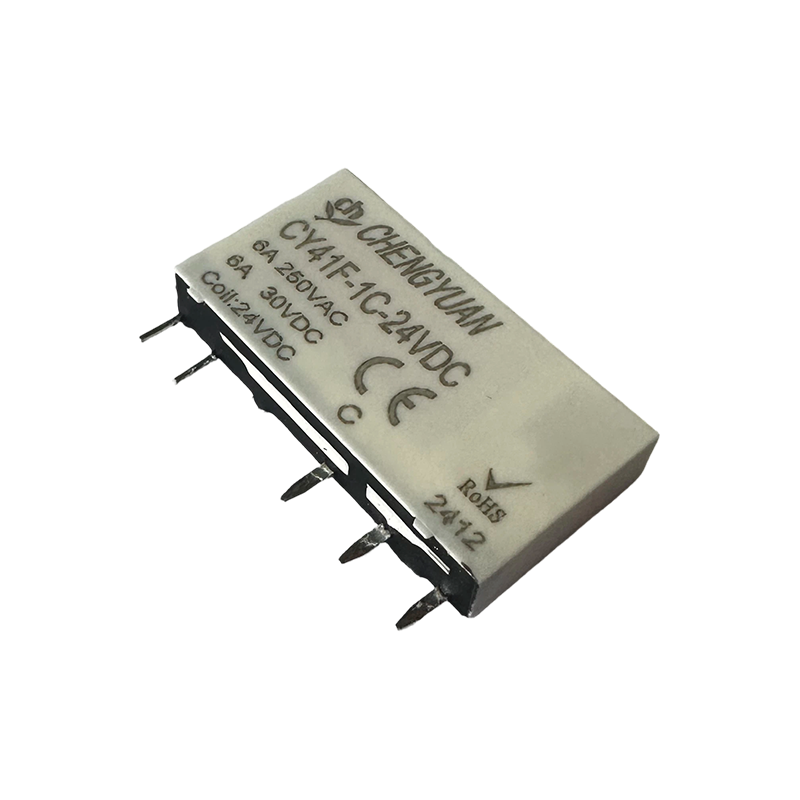

Funkcje:
● Ultracienki (tylko 5 mm szerokości)
● Zdolność przełączania styków 6A
● Napięcie dielektryczne pomiędzy cewką a stykami: 4kV
● Odporność na napięcie udarowe pomiędzy cewką a stykami: 6kV
● Spełnia wymagania dotyczące wzmocnionej izolacji VDE0700/0631
● Wysoka czułość, pobór mocy około 0,17 W
Obowiązujące scenariusze:
● Sprzęt AGD: Sterowanie mocą małych urządzeń dużej mocy, takich jak grzejniki elektryczne i kuchenki indukcyjne
● Sterowanie przemysłowe: urządzenia automatyki, małe sterowniki PLC, obwody sterujące silnikami
● Inteligentne urządzenia elektroenergetyczne: Inteligentne skrzynki rozdzielcze, pomocnicze sterowanie słupami ładującymi
● Sprzęt zabezpieczający: Monitorowanie zasilania, przełączanie obwodów systemu kontroli dostępu
Parametry kontaktu
| Konfiguracja kontaktu | 1H, 1Z |
| Rezystancja kontaktowa (1) | Pozłacane styki: ≤ 30mΩ (1A 6VDC); Styki niepozłacane: ≤ 100 mΩ (1A 6VDC) |
| Materiał kontaktowy | AgSnO₂, AgNi |
| Obciążenie stykowe (rezystancyjne) | 6A 250VAC/30VDC |
| Maksymalne napięcie przełączania | 400VAC / 300VDC |
| Maksymalny prąd przełączania | 6A |
| Maksymalna moc przełączania | 1500VA / 180W |
| Minimalne obciążenie (2) | Niepozłacane: 5VDC 100mA; Pozłacane: 5VDC 10mA |
| Trwałość mechaniczna (3) | 1×10⁷ cykli |
| Trwałość elektryczna | Typ H: 6×10⁴ cykli (AgNi, 6A 250VAC/30VDC, obciążenie rezystancyjne, 85℃, 1s wł. 9s wył.) Typ Z: 3×10⁴ cykli (NO, AgNi, 6A 250VAC/30VDC, obciążenie rezystancyjne, 85℃, 1s wł. 9s wył.); 1×10⁴ cykli (NC, AgNi, 6A 250VAC/30VDC, obciążenie rezystancyjne, 85℃, 1s wł. 9s wył.) |
Uwagi:
(1) Wszystkie powyższe wartości są wartościami początkowymi.
(2) Powyższe minimalne obciążenie jest wartością odniesienia, mającą zastosowanie w normalnych warunkach temperatury, wilgotności i ciśnienia, ze stykami skierowanymi do góry. Ta wartość odniesienia może się zmieniać w zależności od częstotliwości przełączania, warunków środowiskowych, oczekiwanej żywotności i kierunku instalacji. Dlatego przed użyciem należy przeprowadzić testy potwierdzające z rzeczywistymi obciążeniami i zaleca się unikanie użytkowania w temperaturze poniżej zera stopni Celsjusza.
(3) Test bez obciążenia, brak uszkodzeń mechanicznych po teście.
Parametry cewki
| Znamionowa moc cewki | 5VDC ~ 24VDC: około 170mW |
| 48 VDC, 60 VDC: około 210 mW |
Uwaga:
(1) Dla obciążeń bez określonej temperatury w tabeli, temperaturą otoczenia jest temperatura pokojowa.
Parametry wydajności
| Parametr | Specyfikacja |
| Rezystancja izolacji | 1000MΩ (500VDC) |
| Napięcie wytrzymywane dielektrykiem | Między cewką a stykami | 4000VAC przez 1min |
| Między otwartymi kontaktami | 1000VAC przez 1min |
| Czas działania (przy napięciu znamionowym) | ≤ 8ms |
| Czas zwolnienia (przy napięciu znamionowym) | ≤ 4ms |
| Szok * (1) | Stabilność | 49 m/s² |
| Siła | 980 m/s² |
| Wibracje * (1) | 10 Hz ~ 55 Hz, podwójna amplituda 1 mm |
| Wilgotność | 5% ~ 85% wilgotności względnej |
| Zakres temperatur | -40 ℃ ~ 85 ℃ |
| Typ terminala | Typ PCB |
| Waga | Około 5g |
| Rodzaj opakowania | Typ z uszczelnieniem z tworzywa sztucznego, typ odporny na lutowanie |
| Napięcie znamionowe (VDC) | Napięcie robocze (VDC) (1) | Napięcie zwolnienia (VDC) (1) | Maksymalne napięcie (VDC) (2) | Rezystancja cewki |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147 × (1 ± 10%) Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212 × (1 ± 10%) Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476 × (1 ± 10%) Ω |
| 12 | ≤ 9,00 | ≥ 0,60 | 18 | 848 × (1 ± 10%) Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906 × (1 ± 15%) Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390 × (1 ± 15%) Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600 × (1 ± 15%) Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
