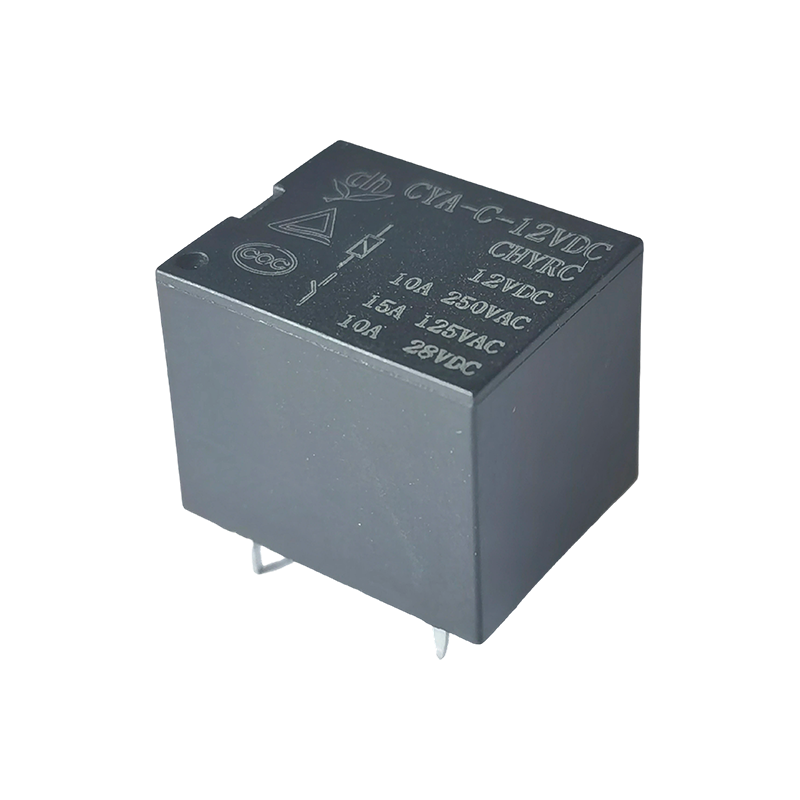

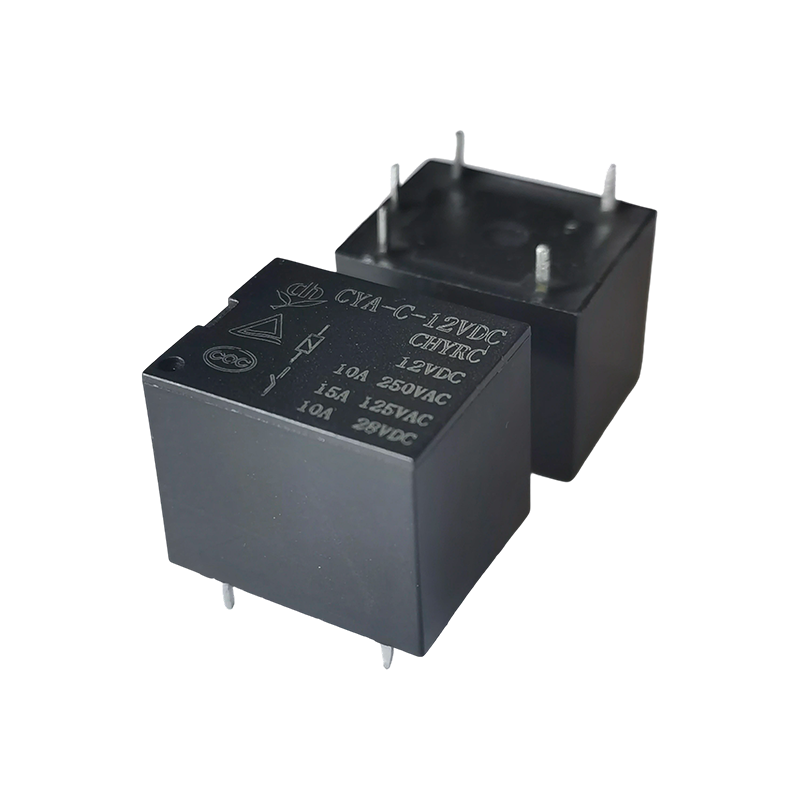

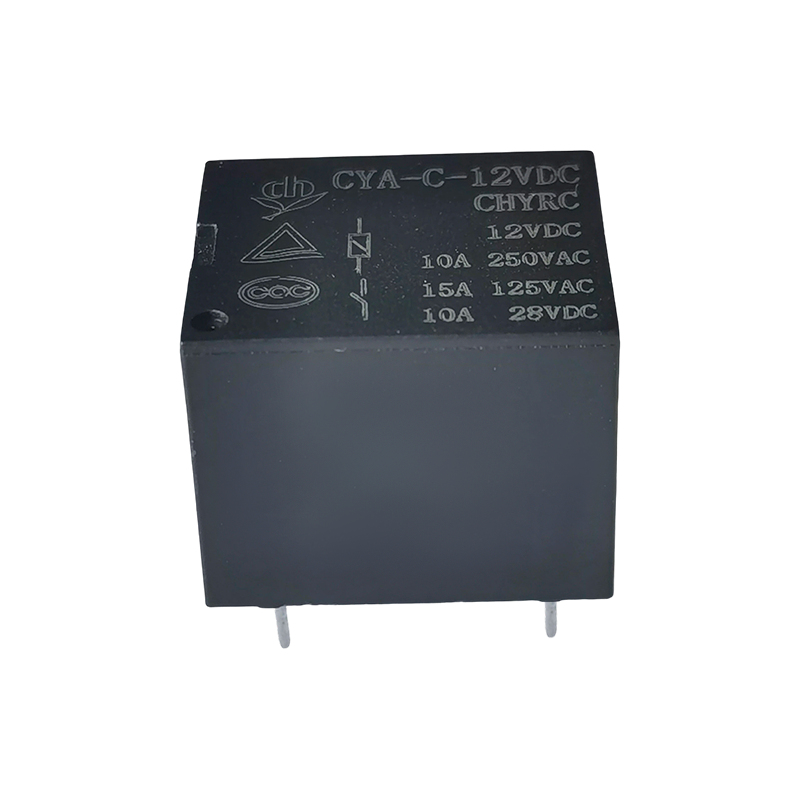

Funkcje:
• Szeroka kompatybilność z obciążeniami: Kompatybilność z obciążeniami 15 A 125 VAC, 12 A 250 VAC i obciążeniami 10 A 28 VDC, pokrywająca większość potrzeb w zakresie przełączania obwodów mocy od niskiej do średniej.
• Elastyczne napięcie cewki: Obsługuje napięcie cewki 3–48 VDC, bezpośrednio dopasowując się do różnych specyfikacji napięcia obwodu sterującego, bez potrzeby stosowania dodatkowych modułów konwersji napięcia.
• Konstrukcja o niskim zużyciu energii: Pobór mocy cewki wynosi tylko 0,36 W, co zmniejsza całkowite zużycie energii przez sprzęt i sprawia, że nadaje się do urządzeń zasilanych bateryjnie.
• Podwójna autorytatywna certyfikacja: certyfikacja TUV i CQC, zgodna z międzynarodowymi i krajowymi normami bezpieczeństwa i odpowiednia dla produktów końcowych sprzedawanych na wielu rynkach.
• Wygodna instalacja na płytce drukowanej: wykorzystuje strukturę 5-pinową do łatwego lutowania i montażu płytek drukowanych; kompaktowy kształt przypominający kostkę cukru pozwala zaoszczędzić miejsce na instalację i nadaje się do projektów obwodów o dużej gęstości.
• Przejrzysta logika przełączania: wykorzystuje jednobiegunowy, jednopołożeniowy styk (SPST), zapewniający prostą i przejrzystą logikę przełączania, upraszczający projektowanie obwodów i zmniejszający prawdopodobieństwo błędów w okablowaniu.
Scenariusze zastosowań:
• Urządzenia gospodarstwa domowego: Sterowanie włączaniem/wyłączaniem małych piekarników elektrycznych, dystrybutorów wody, przełączników zdalnego sterowania itp.
• Sterowanie przemysłowe: Małe moduły rozszerzeń PLC, obwody przełączające sygnały czujników, umożliwiające izolację sygnału i sterowanie włączaniem/wyłączaniem obwodów.
• Inteligentny dom: inteligentne gniazda, moduły sterowania oświetleniem itp., dopasowujące sygnały sterujące niskim napięciem w celu bezpiecznego zarządzania energią.
| Wpisz | CYA |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A 16 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 10A250VAC |
| Maks. prąd przełączający | 15A |
| Maks. napięcie przełączające | 250VAC |
| Maks. moc przełączania | 2500VA |
| Min. przełączanie obciążenia | 6V 1A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 8 ms (Brak diody) |
| Czas zwolnienia | Maks. 5 ms (Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 750VAC, 50/60Hz przez 1min |
| Pomiędzy cewką a stykiem: 1500VAC, 50/60Hz przez 1min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min |
| Niszczycielskie | 10G Min |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10 000 000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około. 8,5g |
| Dane cewki (przy 20 ℃) |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 3 | 120 | 25 | Około 0,36 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia nominalnego |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

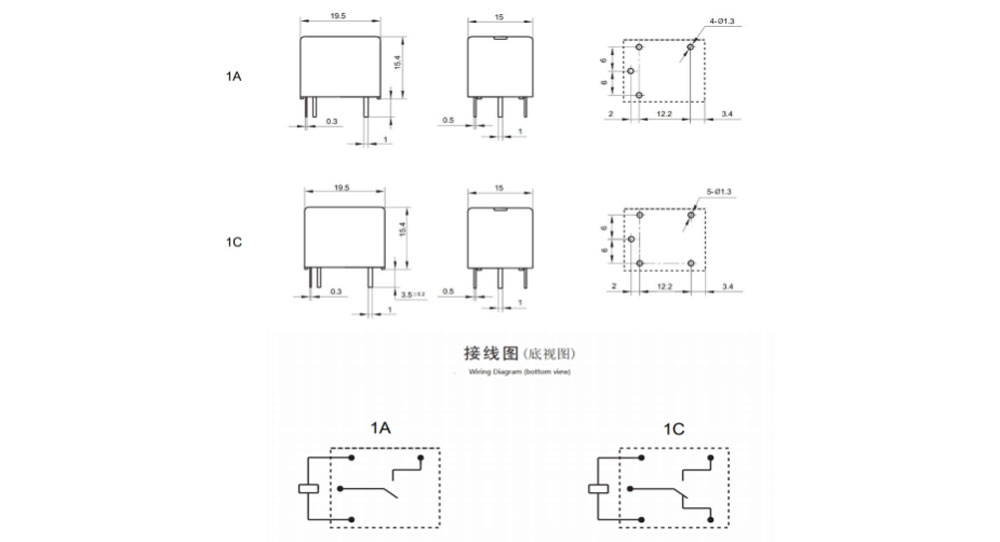

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

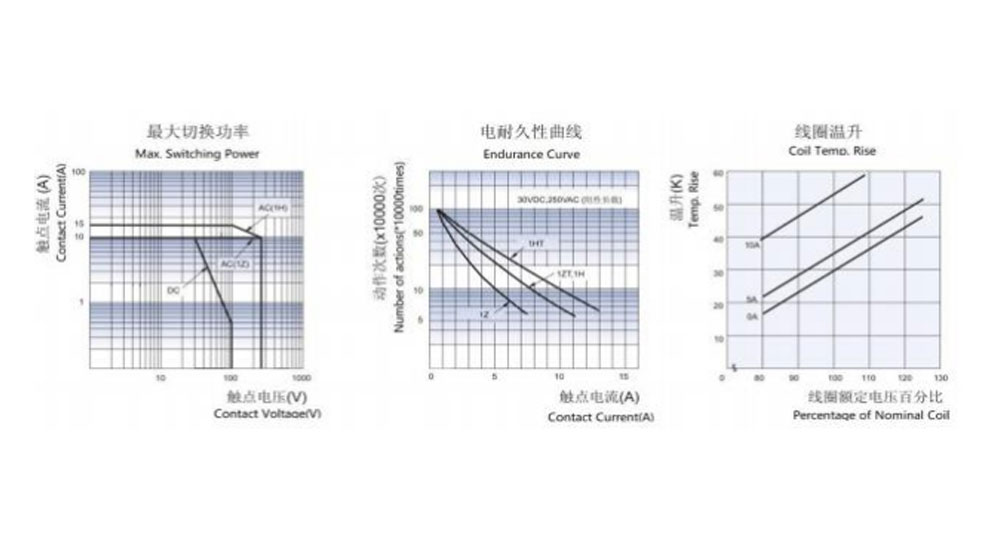

Krzywe charakterystyczne
Informacje o zamawianiu
CYA - 1 - C - 12 V DC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Wpisz: CYA
2: Liczba biegunów: 1-1 biegun
3: Układ styków: C Od C; H Od A; B Od B
4: Napięcie nominalne: 3, 5, 6, 9, 12, 18, 24, 48 V DC
5: Kolor obudowy: W-biały, H-czarny, L-niebieski
6: Moc cewki: D-0,45W L-0,36W
7: Konstrukcja ochronna: odporna na S-Flux, typu SH-Sealed, nadająca się do prania
8: Parametr specjalny: Typ zerowy
Litera lub cyfra — wymagania specjalne
(1) Przekaźniki odporne na strumień nie mogą być używane w środowisku z substancjami zanieczyszczającymi, takimi jak H2S, SO2, NO2, pył itp.
(2) Po zamontowaniu przekaźników odpornych na strumień wody na płytce drukowanej nie zaleca się czyszczenia wodą ani obróbki powierzchni.
(3) Dostosowany specjalny przyrostek jest dostępny po ocenie przez CHENGYUAN.
Zastrzeżenie: Specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Nie mogliśmy ocenić wszystkich wydajności i parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć właściwą pozycję do wyboru
Odpowiedni produkt do własnego zastosowania. Do przekaźników szczelnych, po montażu i czyszczeniu. Przed użyciem należy otworzyć kapturek wentylacyjny w etui. W przypadku jakichkolwiek pytań prosimy o kontakt z firmą Chengyuan w celu uzyskania pomocy technicznej. Jednakże użytkownik jest odpowiedzialny za określenie, jakiego produktu należy użyć.
