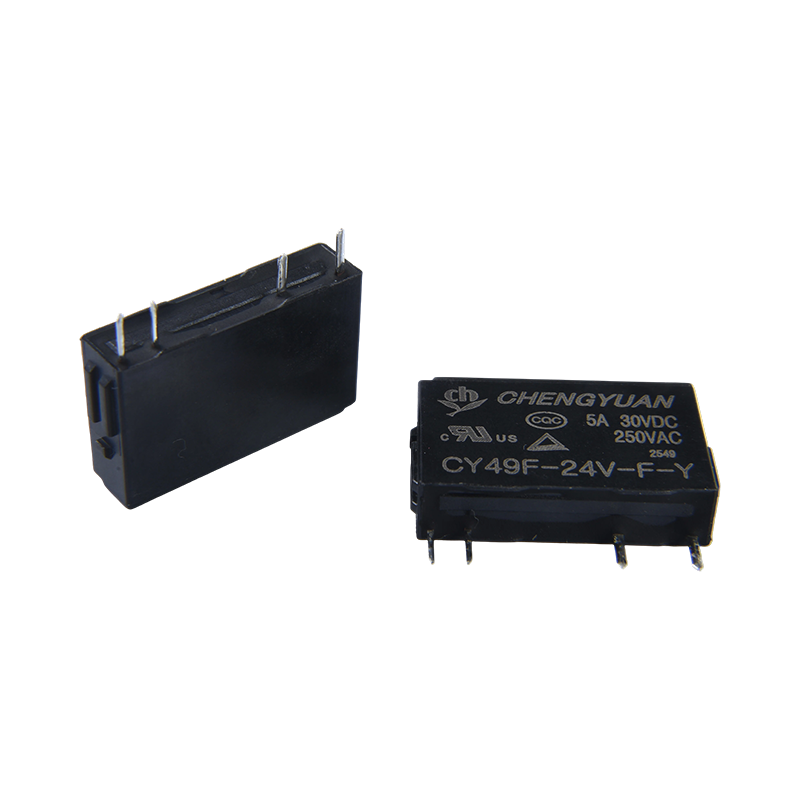

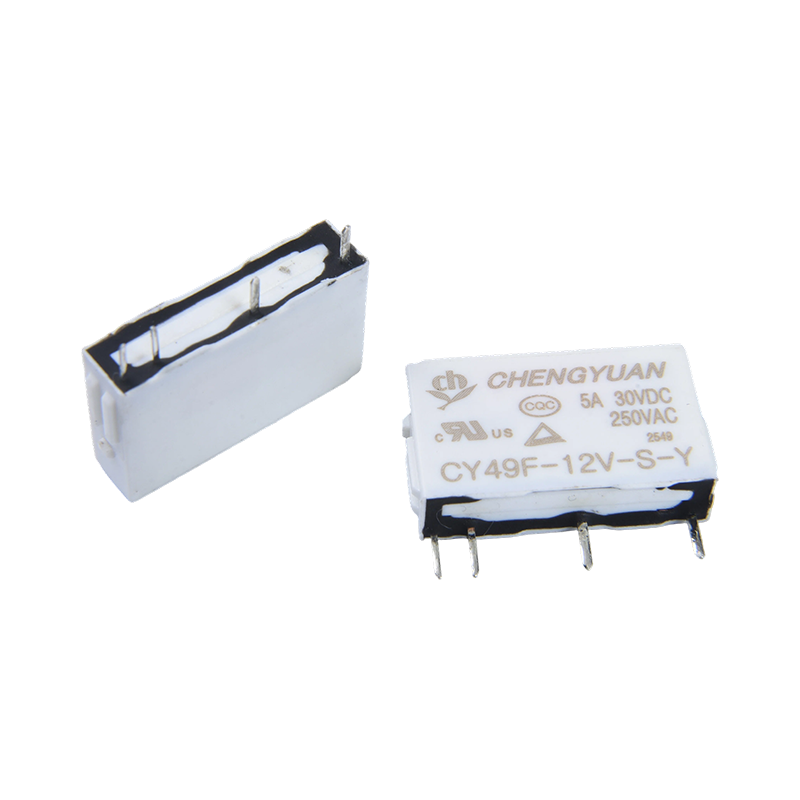

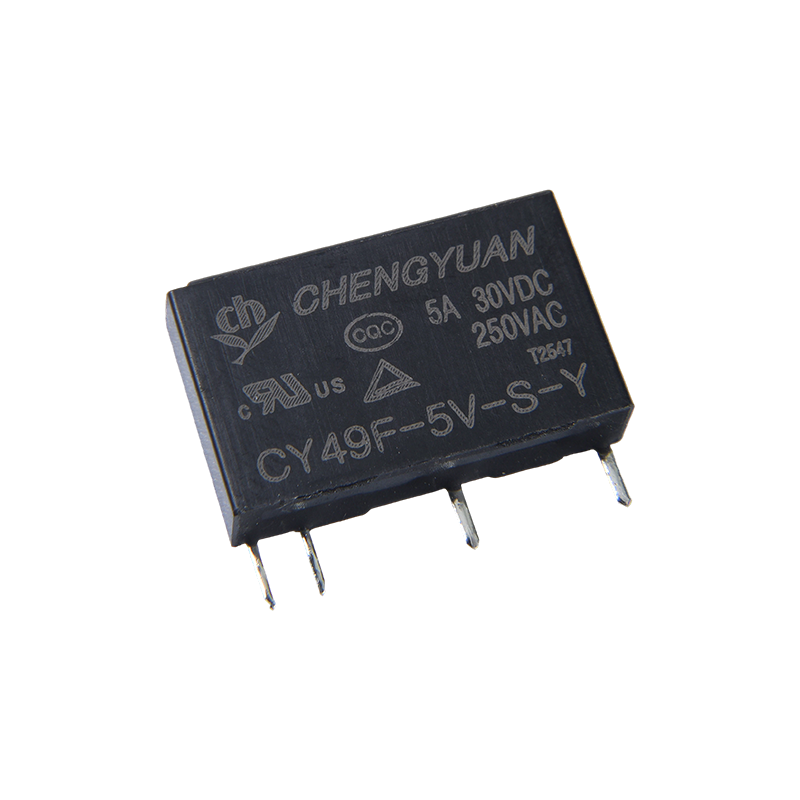

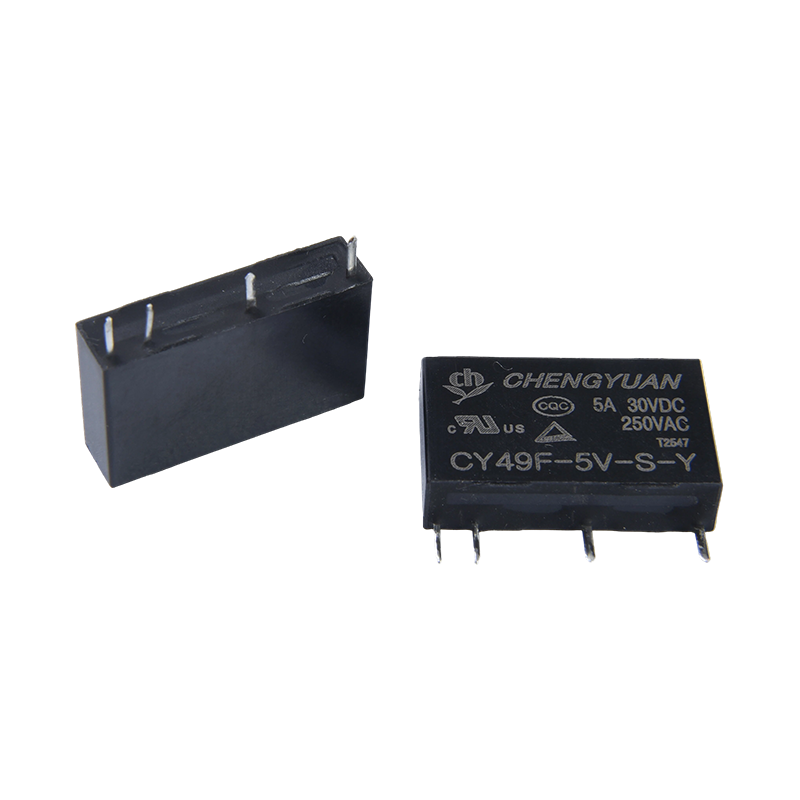

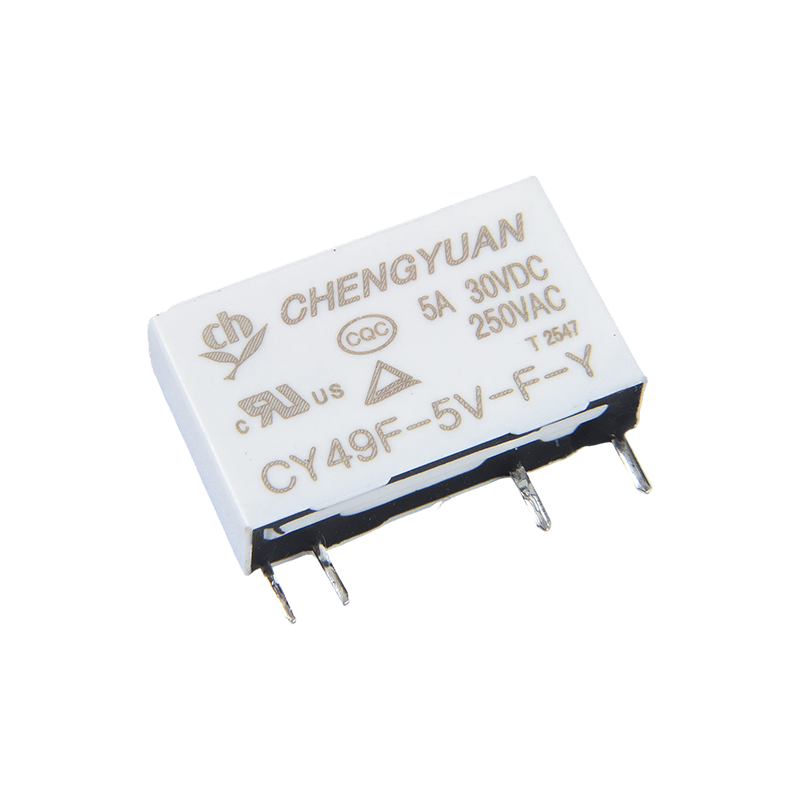

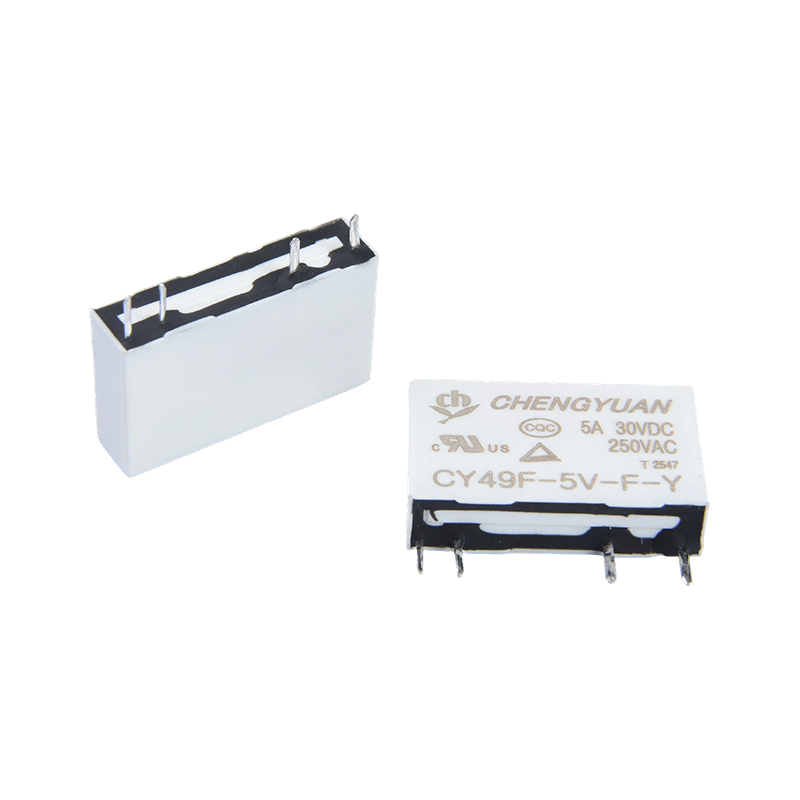

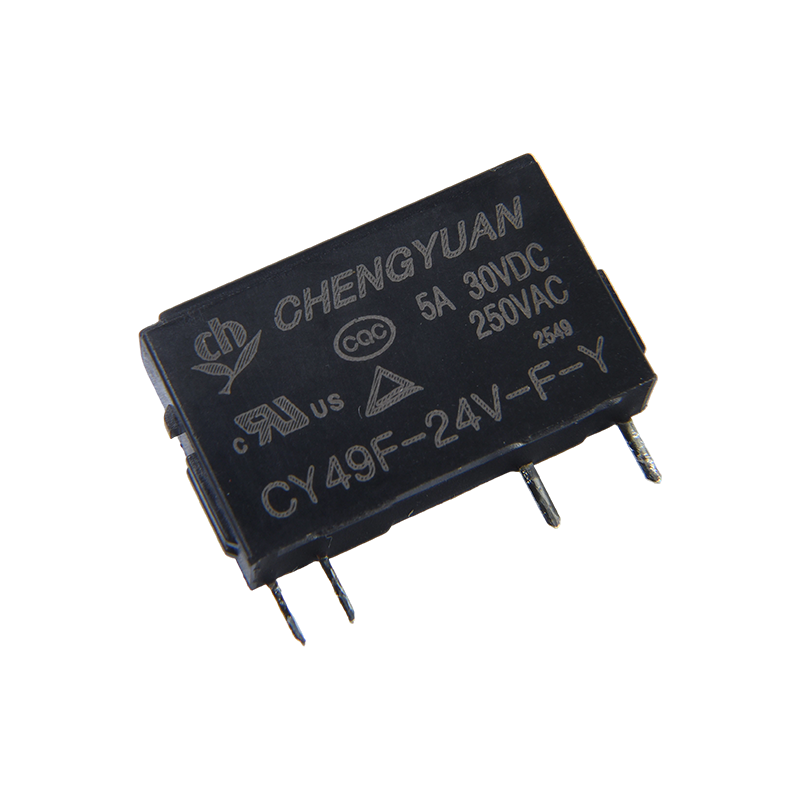

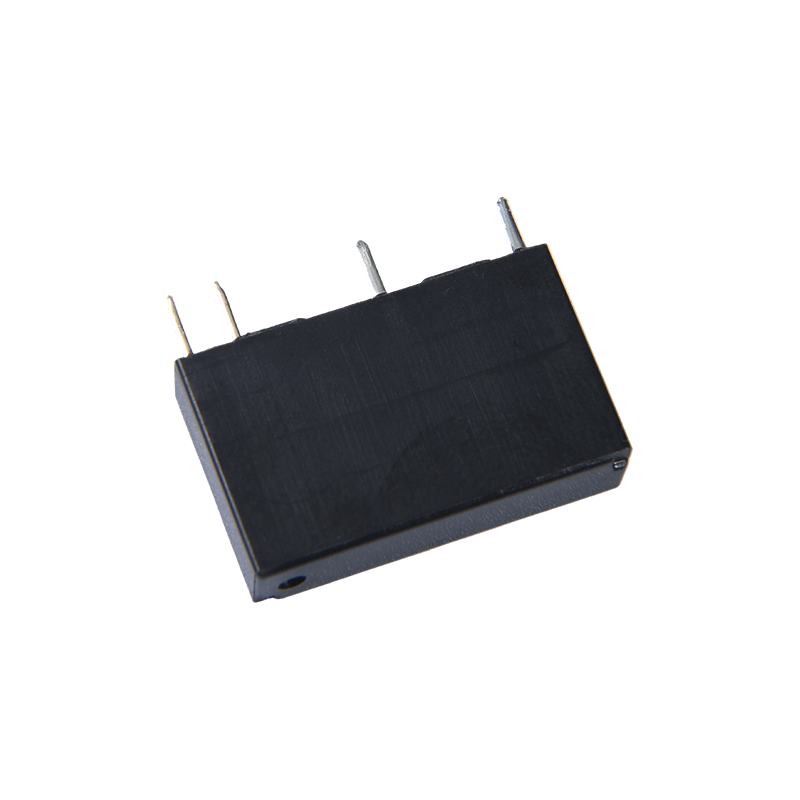

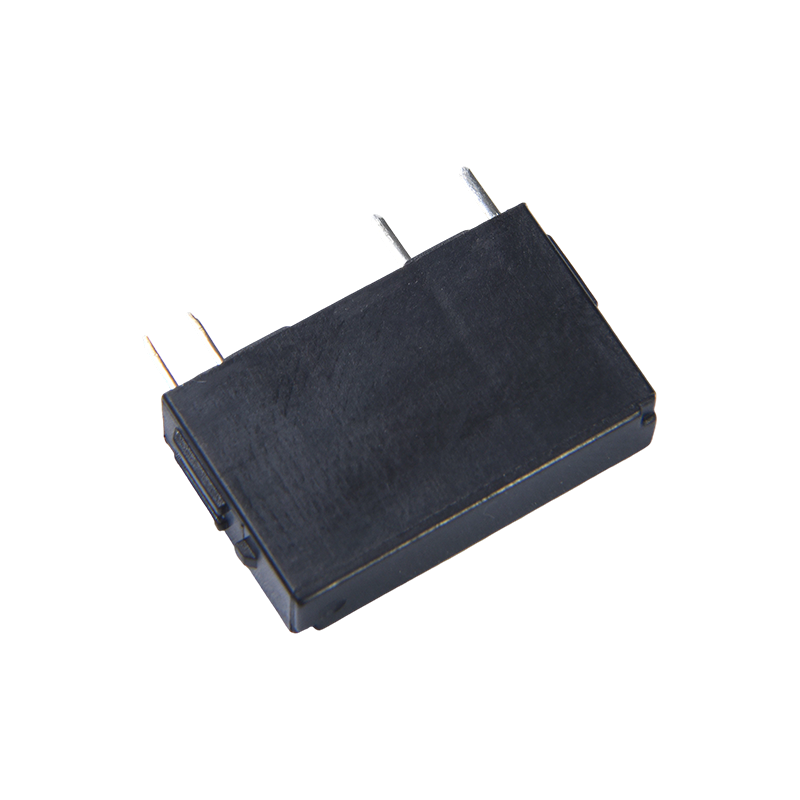

Funkcje:
• Obciążalność: 5A przełączanie styków
• Ultracienki, bardzo mały, odpowiedni do montażu o dużej gęstości (szerokość 5 mm, wysokość 12,5 mm)
• Wytrzymuje do 3000 V
• Wysoka czułość, pobór mocy tylko 0,12 W
Typowe zastosowania:
Automatyka przemysłowa i obwody sterujące: Powszechnie spotykane w sprzęcie komunikacyjnym, sprzęcie sieciowym, przyrządach pomiarowych i systemach sterowania windami, realizujące funkcje przełączania obwodów, zabezpieczenia bezpieczeństwa lub zabezpieczenia nadprądowe.
Elektronika samochodowa i nowe dziedziny energii: stosowane w sprzęcie pojazdów, nowych systemach zarządzania energią itp., spełniające wymagania dotyczące niezawodnego przełączania w środowiskach motoryzacyjnych.
Elektronika medyczna i lotnictwo: w sprzęcie medycznym, monitorowaniu bezpieczeństwa i zastosowaniach lotniczych, gdzie wymagana jest wysoka stabilność, zapewnia izolację i ochronę obwodów.
Dane kontaktowe
| Wpisz | CY49F |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A 16 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 5A250VAC/30VDC |
| Maks. prąd przełączający | 5A |
| Maks. napięcie przełączające | 270VAC |
| Maks. moc przełączania | 1250VA/150W |
| Min. przełączanie obciążenia | 6V 1A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | ≤ 10 ms maks. |
| Czas zwolnienia | ≤ 5 ms maks. |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 1000VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 3000VAC, 50/60Hz przez 1min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min |
| Niszczycielskie | 10G Min |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około. 3g |
| Dane cewki (przy 20 ℃) |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 5 | 24 | 208 | Około 0,12 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia nominalnego |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Około 0,18 W |
Dane widoczne powyżej są wartościami początkowymi. Nie ustawiaj maksymalnego dopuszczalnego napięcia na cewce na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

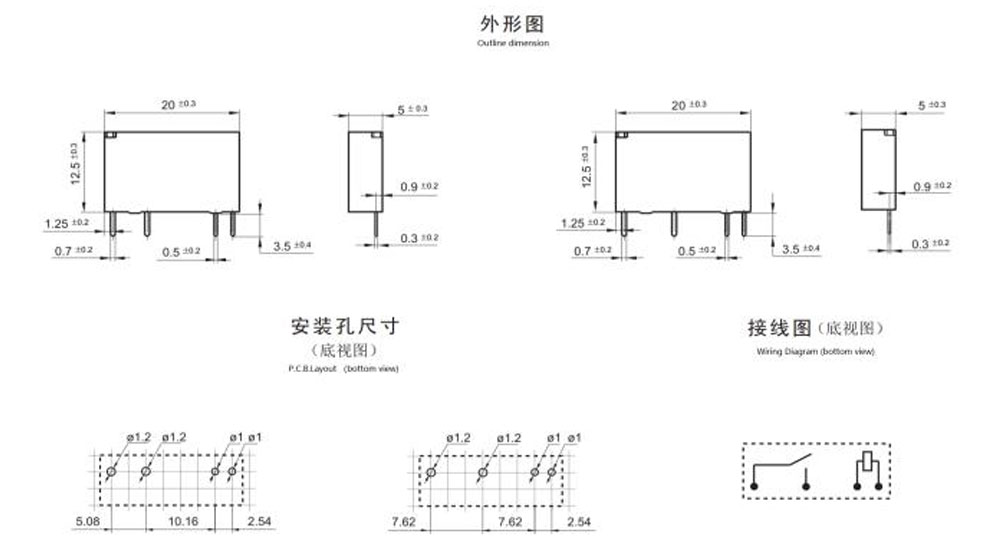

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

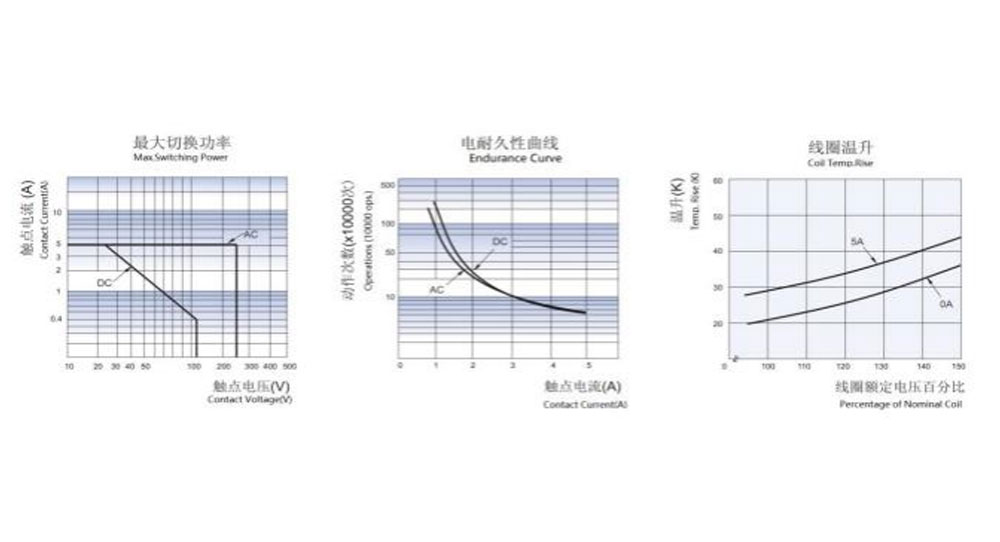

Krzywe charakterystyczne
Informacje o zamawianiu
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1: Typ: CY49F
2: Napięcie znamionowe: 5,6,9,12,18,24 V prądu stałego
3: Odległość styku: F: 5,08 mm S: 7,62 mm
4: Typ kontaktu: Y: Pojedynczy kontakt, E: Rozwidlony kontakt
5: Kategoria obudowy: B wskazuje klamrę paska. Brak: Nie
6: Kolor obudowy: H-czarny; B-biały
7: Konstrukcja ochronna: zabezpieczona S-Flux,
Typ SH-Sealed można prać
8: Parametr specjalny: typ zero-standardowy
Litera lub cyfra — wymagania specjalne
Przekaźników odpornych na topnik nie można używać w środowisku z substancjami zanieczyszczającymi, takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce drukowanej nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Zastrzeżenie: specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć możliwość dokonania wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po instalacji i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże obowiązkiem użytkownika jest określenie, którego produktu należy użyć.
