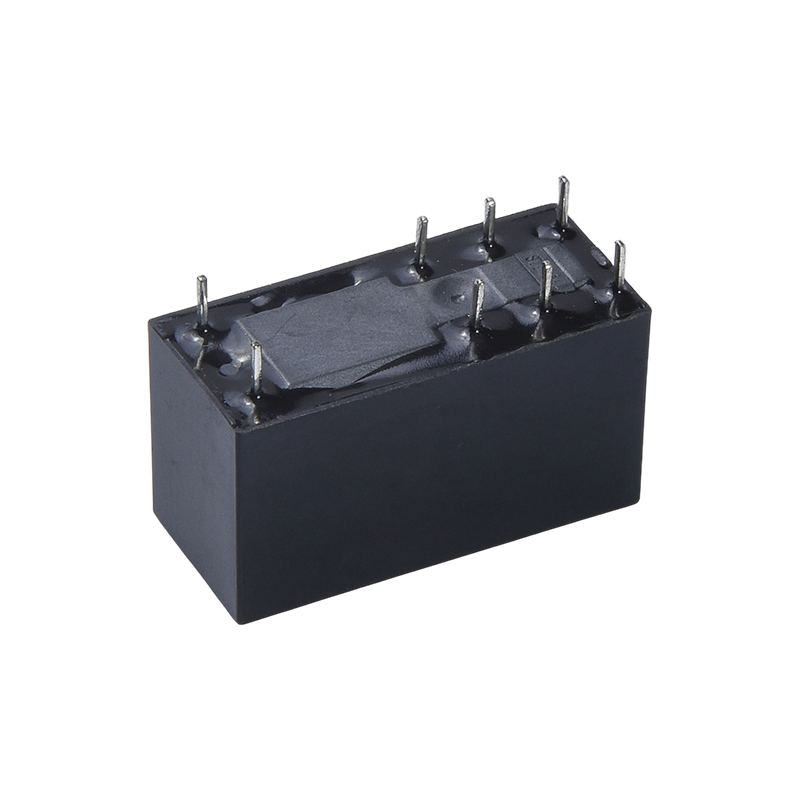

I. Zalety
1. Możliwość dostosowania do dużego obciążenia: Możliwość przełączania styków wysokoprądowych 16 A pozwala na bezpośrednie sterowanie obciążeniami o średniej i dużej mocy bez potrzeby stosowania dodatkowych obwodów wzmacniających.
2. Silna zdolność adaptacji do środowiska: odporność na wysokie napięcie radzi sobie z wahaniami napięcia w złożonych środowiskach sieci energetycznej, zmniejszając ryzyko awarii.
3. Wysoka wszechstronność: Szeroki zakres napięć cewki i standardowe opakowanie PCB zapewniają kompatybilność z różnymi konstrukcjami sprzętu przemysłowego, zwiększając możliwość ponownego użycia produktu.

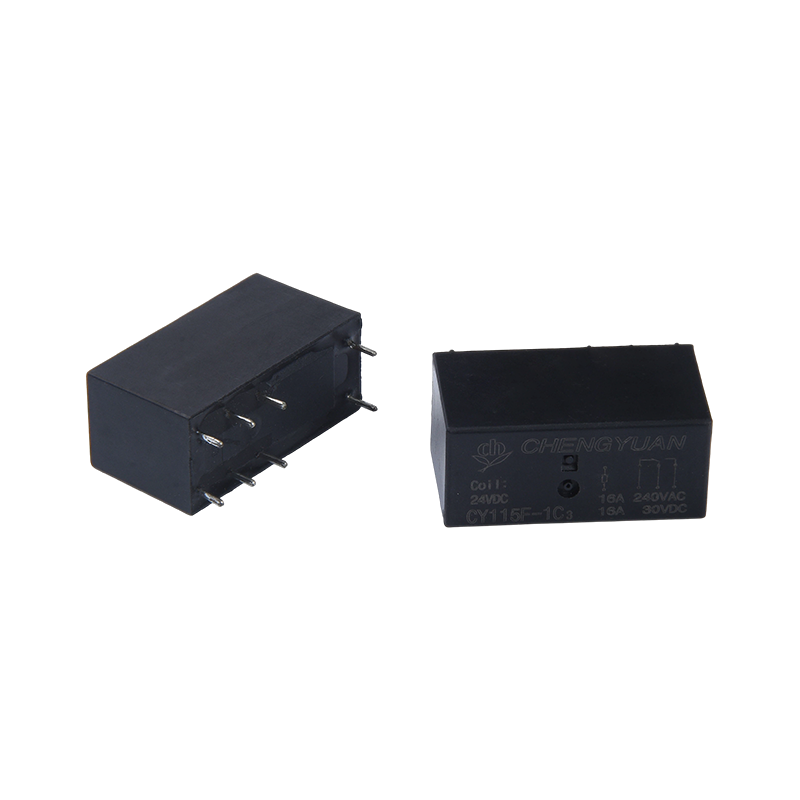

II. Struktura produktu i funkcje instalacyjne
1. Specyfikacje opakowania: Wykorzystuje 8-pinową obudowę PCB z rozsądnym układem pinów, co ułatwia zautomatyzowane spawanie i montaż masowy;
2. Kompaktowa konstrukcja: Kompaktowy rozmiar spełnia potrzeby gęstej instalacji sprzętu wewnętrznego, oszczędzając miejsce na płytce PCB i przyczyniając się do miniaturyzacji produktu.
3. Typ struktury: Struktura SPDT (Single-Pole Double-Throw) zapewnia przejrzystą logikę przełączania, dostosowując się do różnych potrzeb w zakresie przełączania obwodów.
III. Obowiązujące scenariusze zastosowań
1. Sterowanie przemysłowe: Nadaje się do sterowania silnikiem, napędzania styczników i przełączania obwodów w urządzeniach automatyki przemysłowej;
2. Sprzęt AGD: Nadaje się do sterowania mocą i przełączania obciążenia w urządzeniach gospodarstwa domowego dużej mocy, takich jak klimatyzatory, pralki i lodówki;
3. Sprzęt zabezpieczający i zasilający: Stosowany do sterowania przełącznikami w systemach monitorowania bezpieczeństwa, zasilaczach UPS i konwersji obwodów falownika;
4. Elektronika samochodowa: Może być używana do sterowania obciążeniem pomocniczych urządzeń elektrycznych w samochodach (wymaga dopasowania odpowiednich specyfikacji napięcia).
Dane kontaktowe
| Wpisz | CY115F |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A, 6 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 16A 250VAC |
| Maks. prąd przełączający | 16A |
| Maks. napięcie przełączające | 277VAC |
| Maks. moc przełączania | 4432VA |
| Min. przełączanie obciążenia | 6V 1A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 15 ms (Brak diody) |
| Czas zwolnienia | Maks. 5 ms ( Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 1000VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 5000VAC, 50/60 Hz przez 1 min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min. |
| Niszczycielskie | 100G Min. |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około. 13,5g |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating Fower | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 5 | 80.00 | 62.5 | Około 0,4 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Dane widoczne powyżej są wartościami początkowymi. Nie ustawiaj maksymalnego dopuszczalnego napięcia na cewce na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

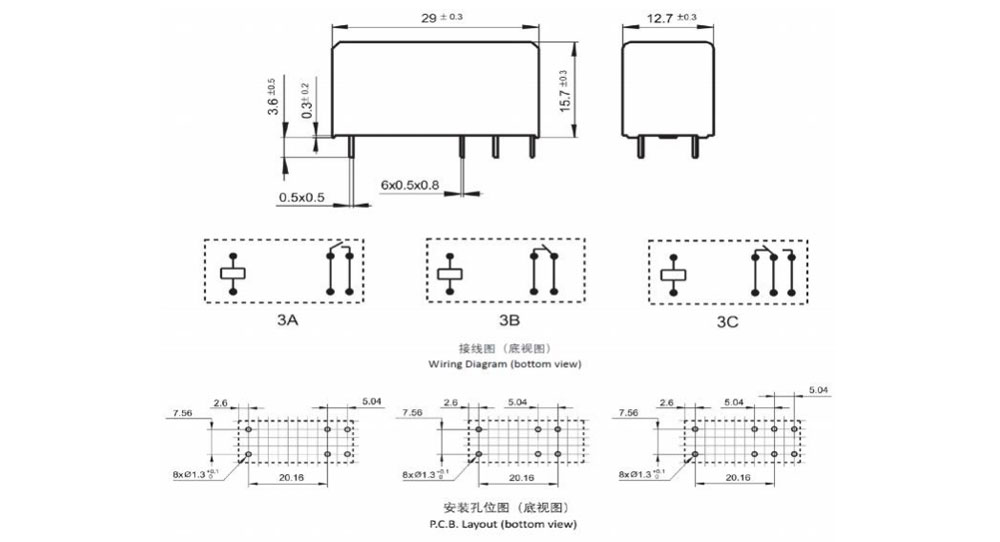

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

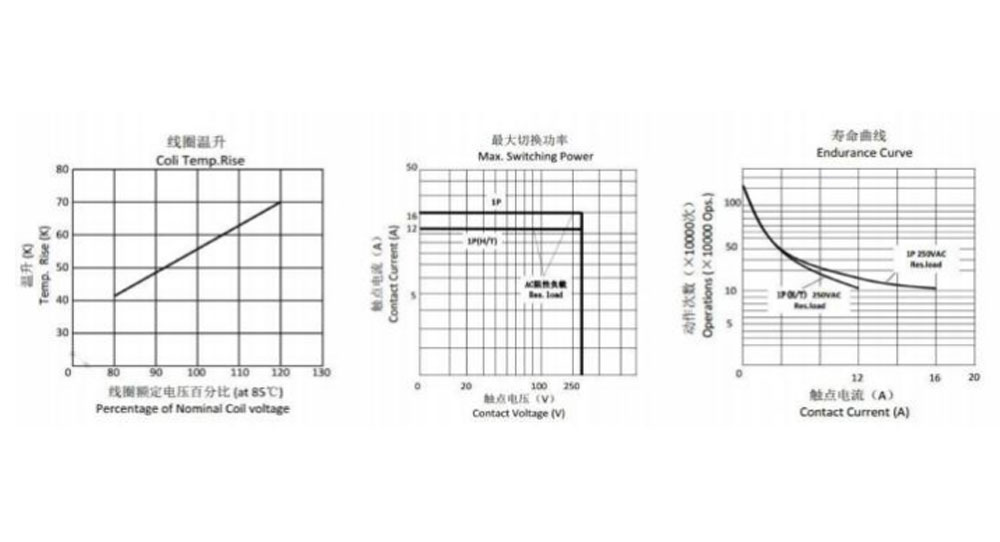

Krzywe charakterystyczne
Informacje o zamawianiu
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CY115F
2: Liczba biegunów: 1-1biegun
3: Uzgodnienia kontaktowe: Formularz A ; Formularz B B; Formularz C C
4: Napięcie znamionowe: 5,6,9,12,18,24,48 V prądu stałego
5: Kolor obudowy: B-czarny
6: Cewka Pwor: D-0,4W
7: Konstrukcja ochronna: zabezpieczona S-Flux,
SH- Typ zamknięty, nadający się do prania
8: Parametr specjalny: typ zero-standardowy
Litera lub cyfra — wymagania specjalne
Przekaźników odpornych na topnik nie można używać w środowisku z substancjami zanieczyszczającymi, takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce drukowanej nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Zastrzeżenie: specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć możliwość dokonania wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po instalacji i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże obowiązkiem użytkownika jest określenie, którego produktu należy użyć.
