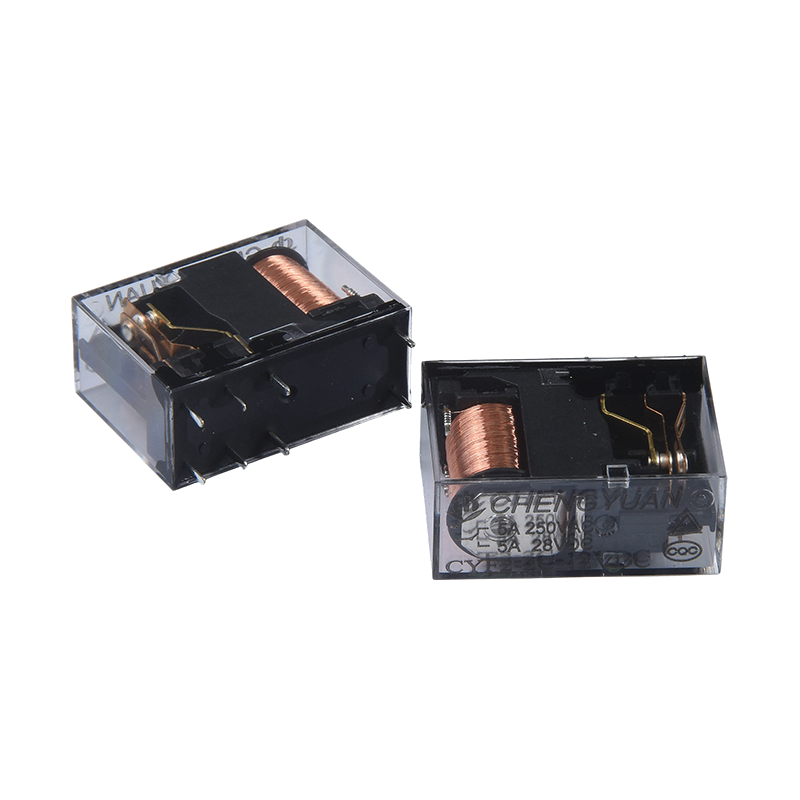

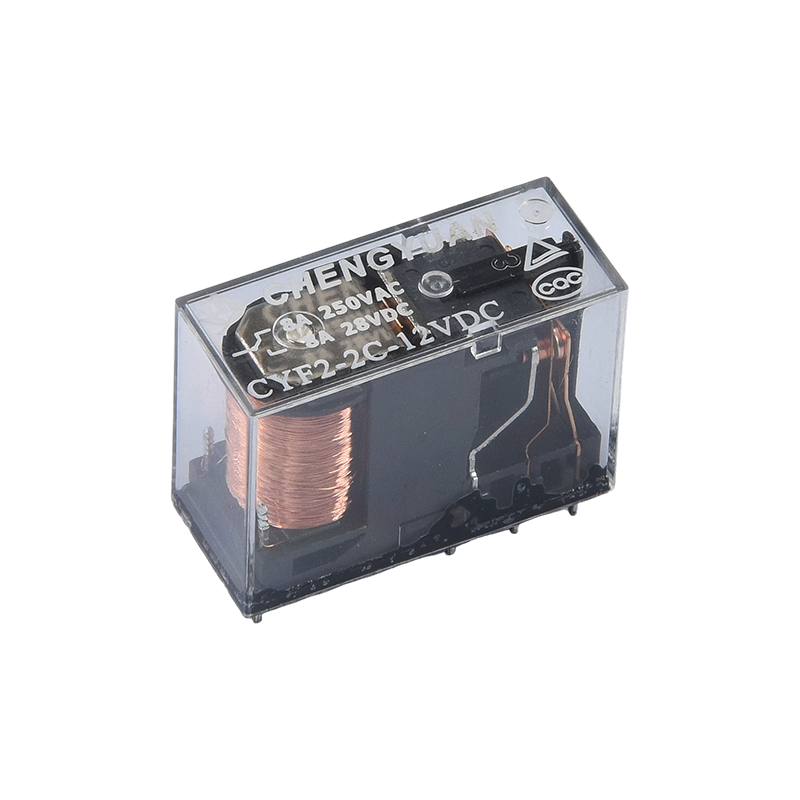

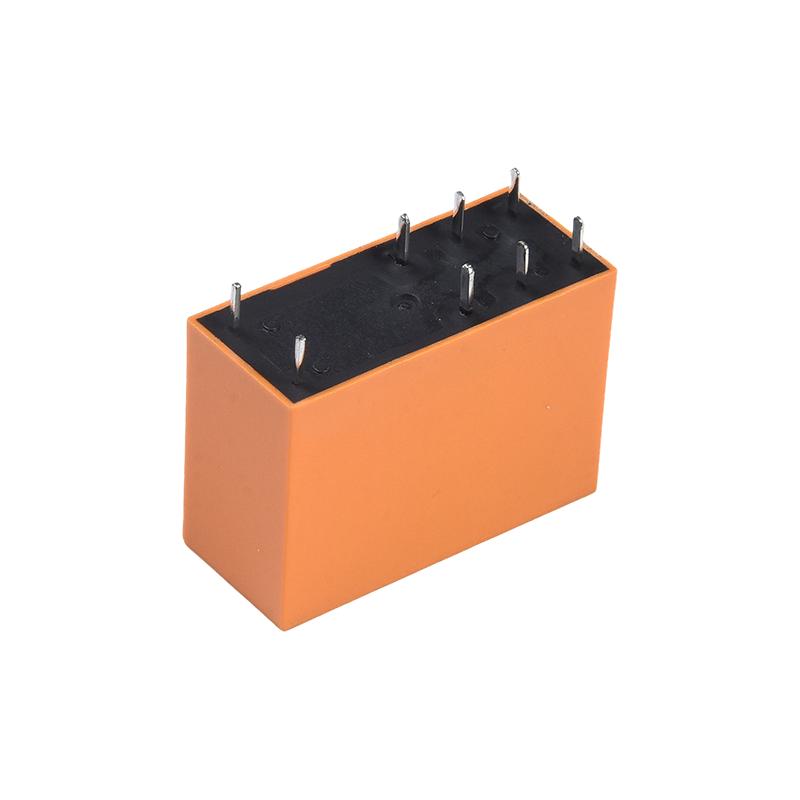

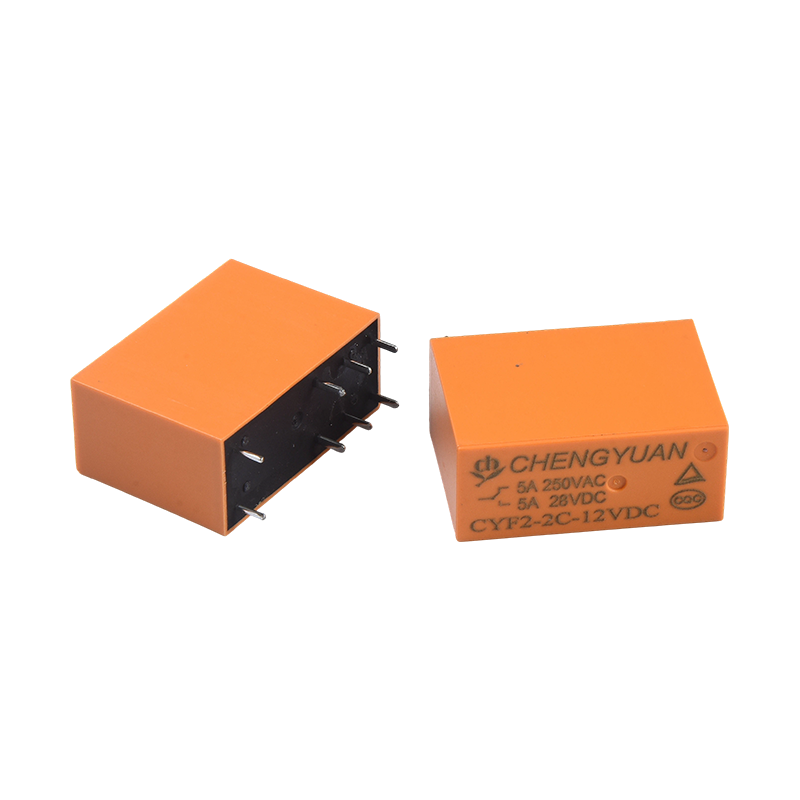

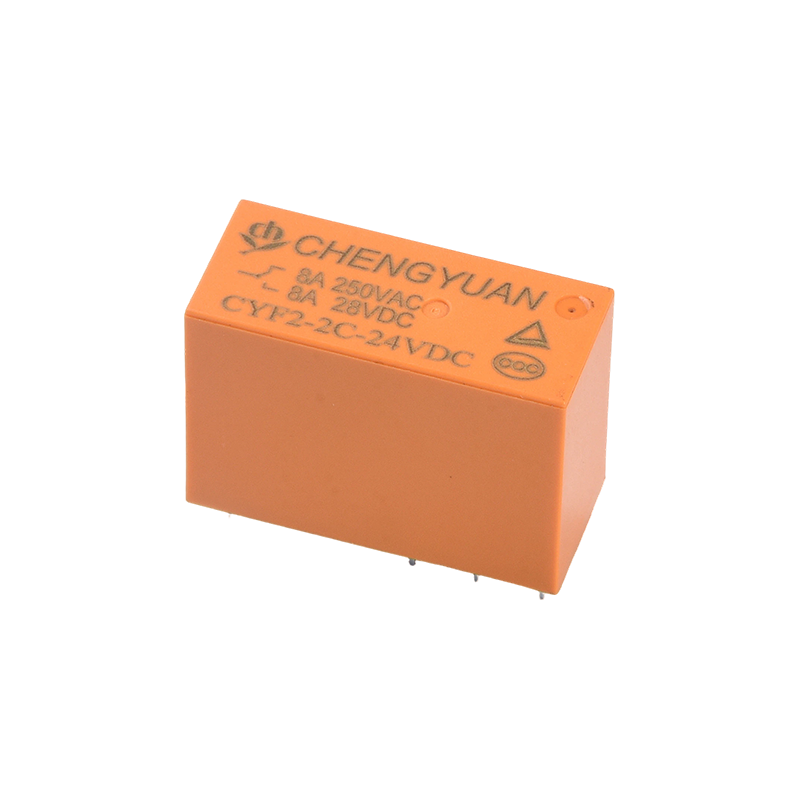

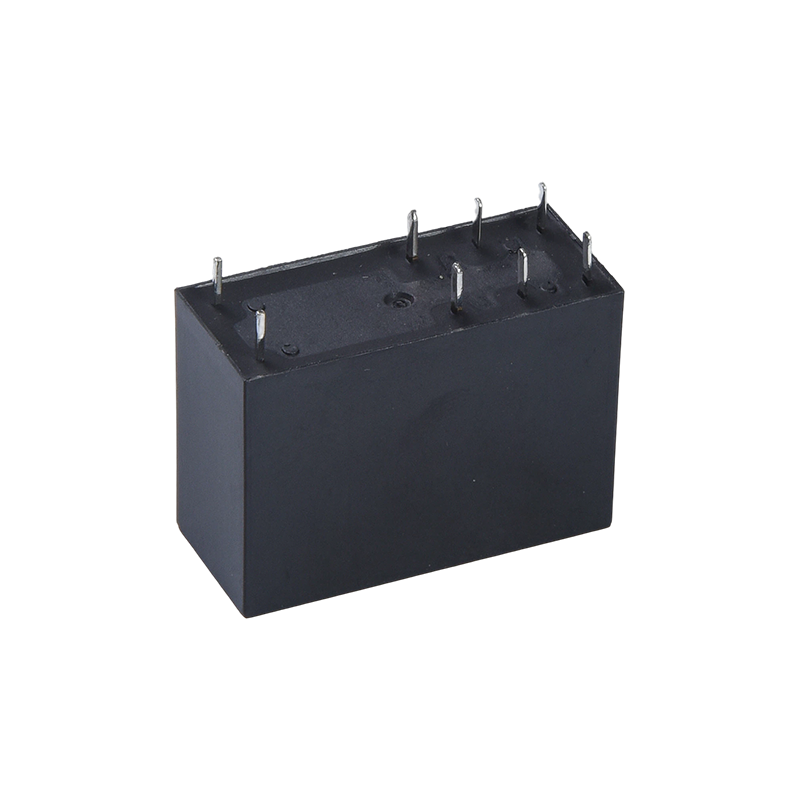

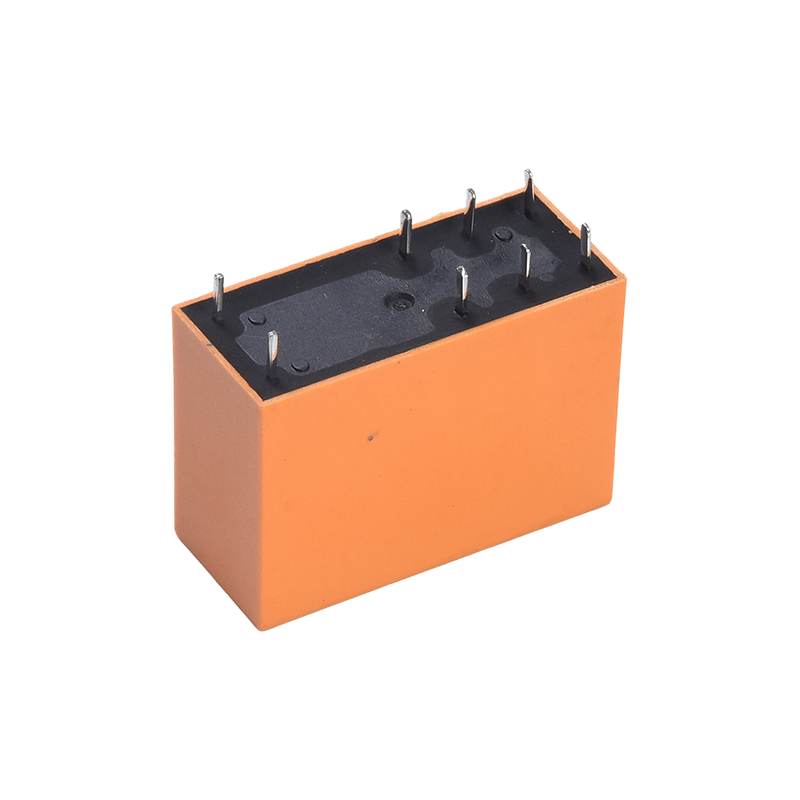

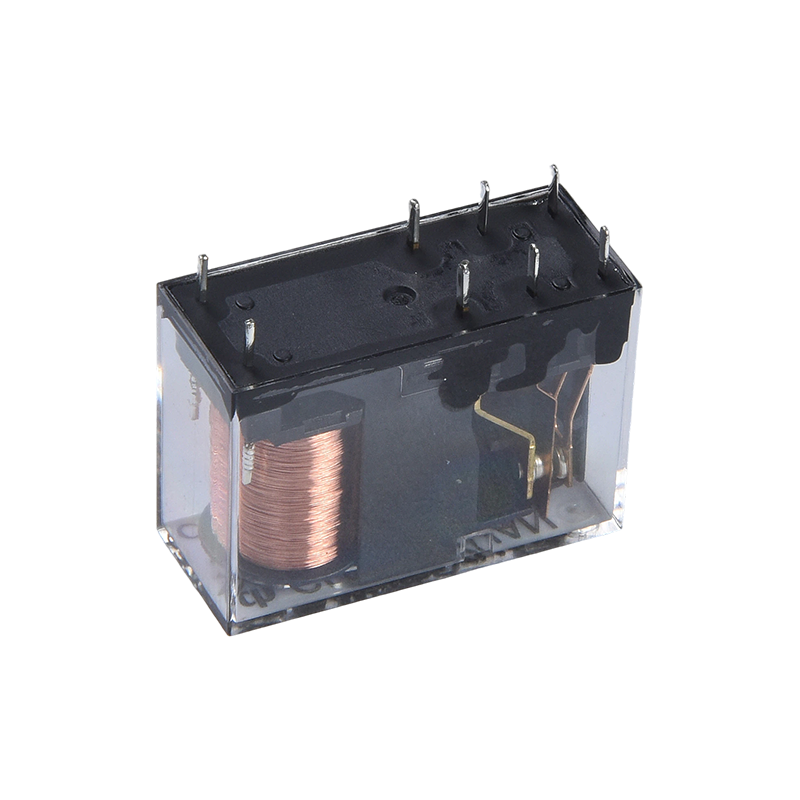

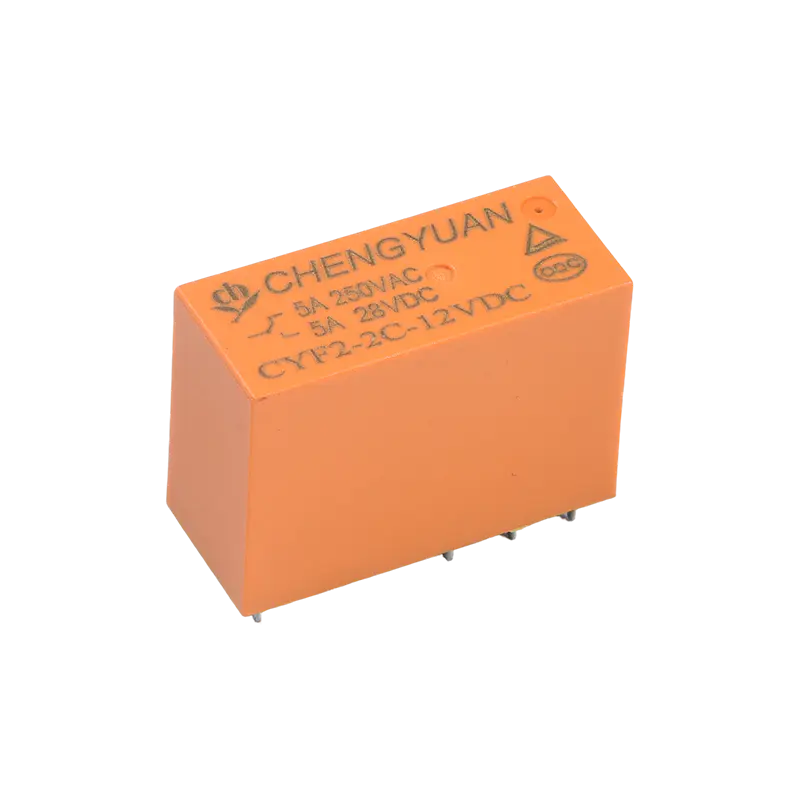

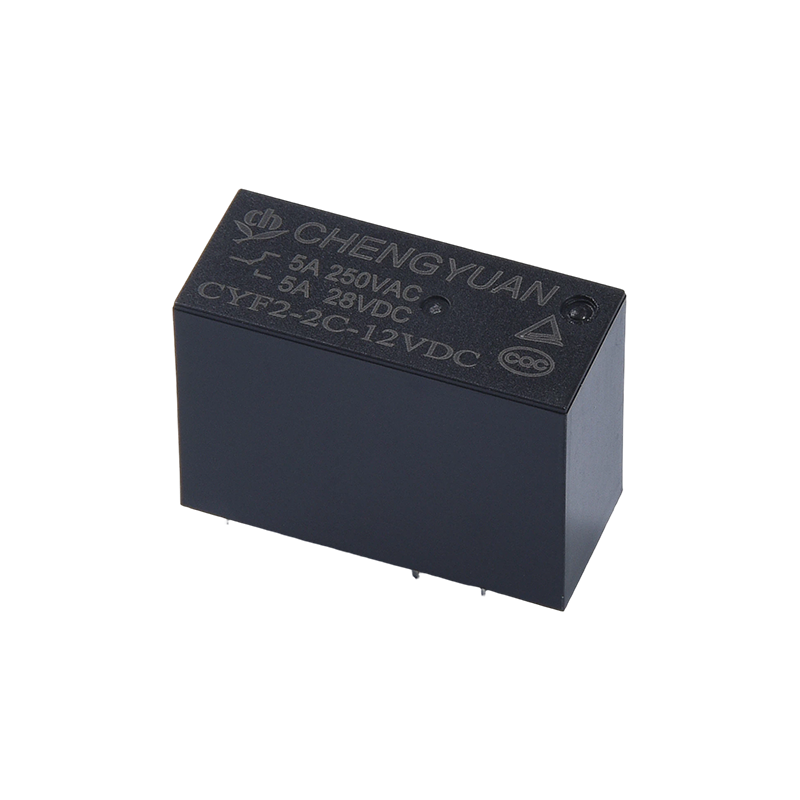

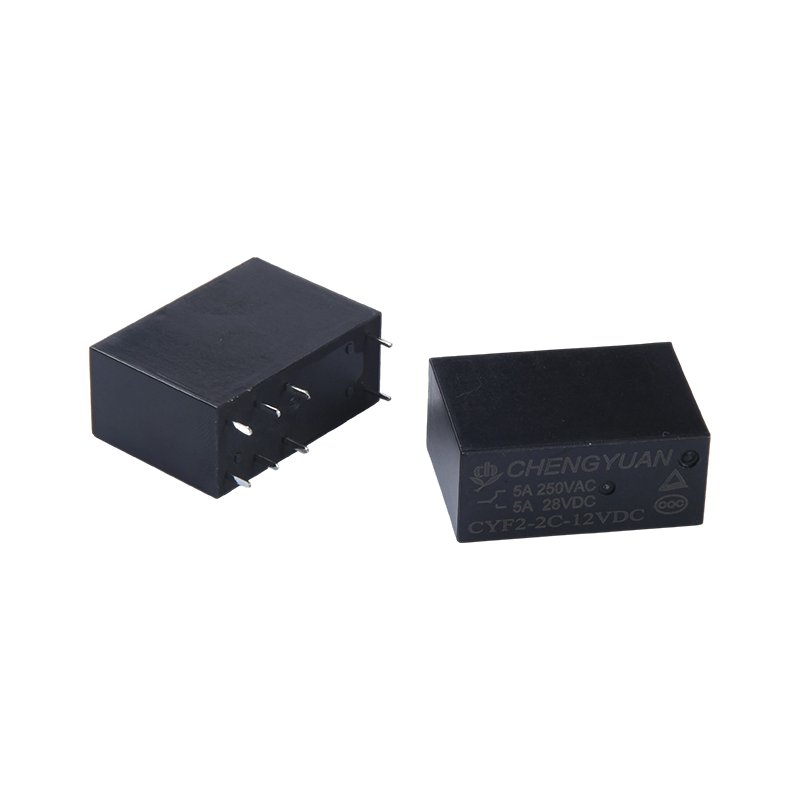

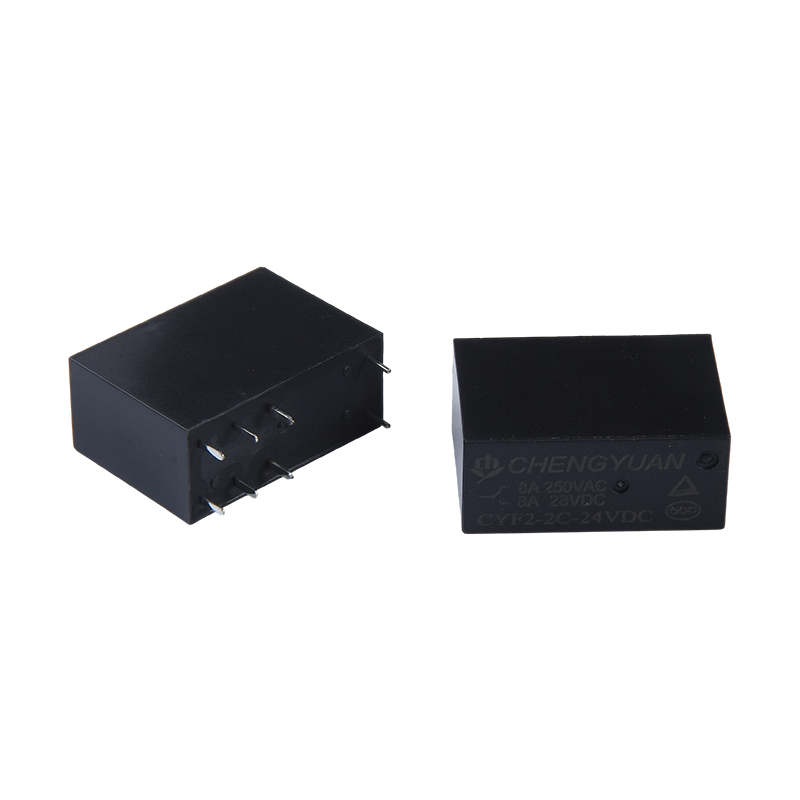

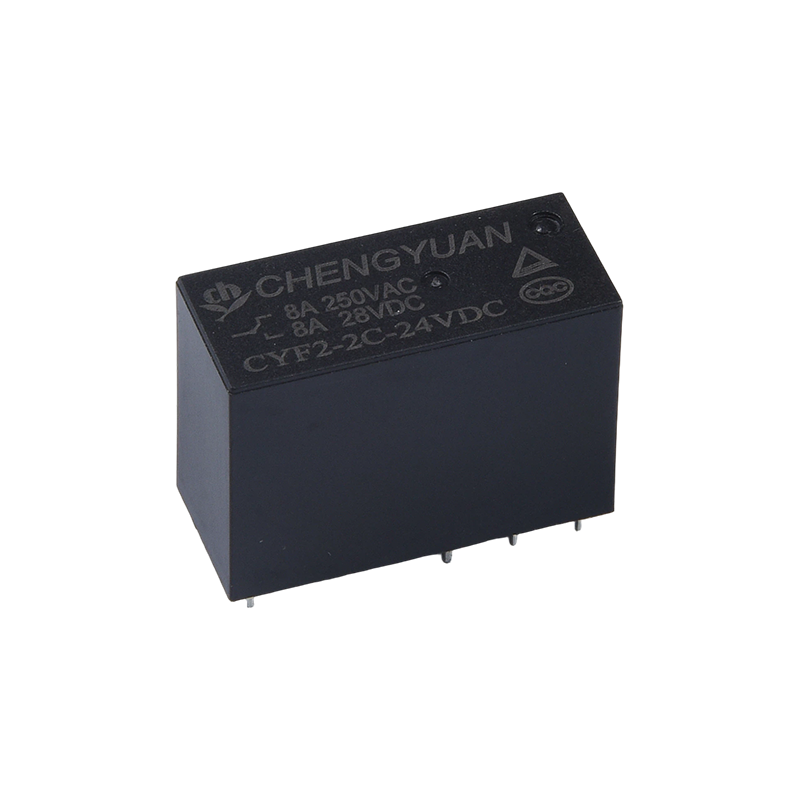

Funkcje:
Adaptacja przy dużym obciążeniu: zdolność przełączania styków 17 A, obejmująca różne specyfikacje obciążenia (2 zestawy 5 A/8 A, 1 zestaw 10 A/12 A/16 A), odpowiednia do różnych wymagań obwodów mocy;
Struktura DPDT: Dwubiegunowa konstrukcja z podwójnym rzutem pozwala na jednoczesne/niezależne przełączanie dwóch zestawów obwodów, rozszerzając funkcje sterujące i zmniejszając liczbę komponentów.
Izolacja wytrzymująca wysokie napięcie: napięcie wytrzymywane 5000 V między cewką a stykami, doskonałe właściwości izolacyjne, zmniejszające ryzyko awarii obwodu;
Szeroka kompatybilność napięciowa: zakres napięcia cewki 3VDC-48VDC, bezpośrednio kompatybilny z różnymi obwodami sterującymi bez potrzeby stosowania dodatkowych komponentów do konwersji napięcia;

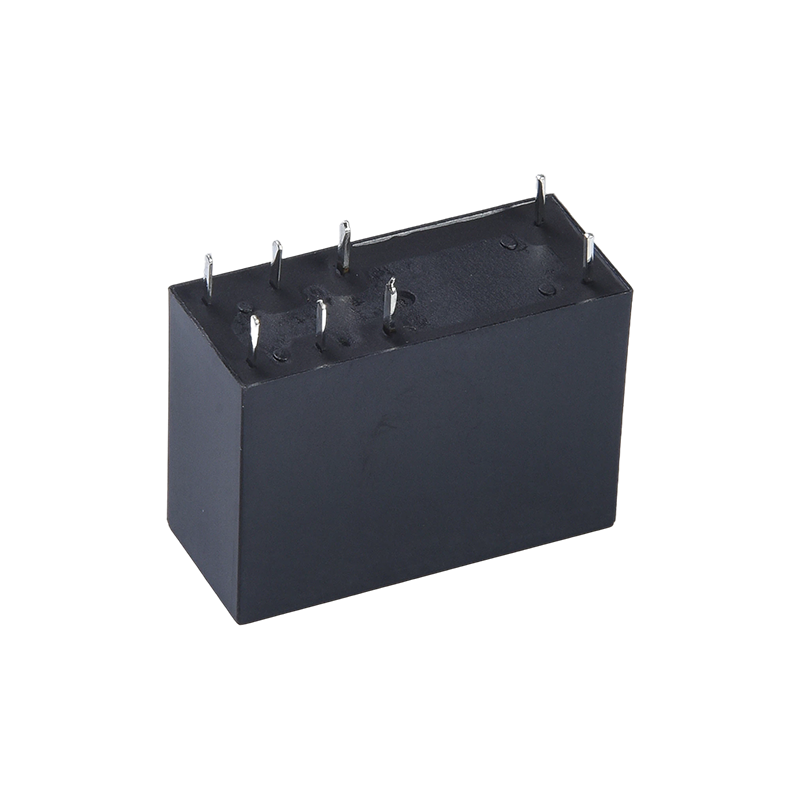

Kompaktowa instalacja: Mały rozmiar, struktura 8-pinowa, odpowiednia do układów PCB o dużej gęstości, oszczędzająca przestrzeń wewnętrzną sprzętu;
Certyfikacja autorytatywna: Certyfikowana przez TUV i CQC, spełniająca międzynarodowe i krajowe standardy bezpieczeństwa, odpowiednia dla wielu rynków regionalnych.
Stabilna praca: Niezawodna kontrola przełączania oparta na zasadach elektromagnetycznych, stabilna rezystancja styku, szybka reakcja, odpowiednia do ciągłej pracy w środowiskach o niskim poborze mocy.
Wygodny montaż: Regularna 8-pinowa konstrukcja ułatwia automatyczne lutowanie, poprawiając wydajność produkcji i redukując błędy montażowe. Dotyczy
Scenariusze:
Dziedzina przemysłowa: Przełączanie sygnałów i sterowanie mocą urządzeń automatyki przemysłowej, systemów sterowania PLC i systemów elektrycznych obrabiarek;
Ochrona zasilania: Obwody przełączające systemów zasilania bezprzerwowego UPS, zapewniające ciągłość zasilania;
Sprzęt gospodarstwa domowego: Obwody sterujące dużych urządzeń gospodarstwa domowego, takich jak pralki, lodówki i klimatyzatory, umożliwiające przełączanie obciążenia i wybór trybu;
Audiowizualne i bezpieczeństwo: Przełączanie sygnałów dla sprzętu audio i kontrola obwodów dla systemów alarmowych;
Inne urządzenia elektroniczne: Obwody sterujące do telewizorów (telewizory) i moduły zarządzania energią do małych instrumentów elektronicznych.
Dane kontaktowe
| Wpisz | CYF2 |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A 16 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 5A/8A 250 V AC |
| Maks. prąd przełączający | 8A |
| Maks. napięcie przełączające | 277VAC |
| Maks. moc przełączania | 2216VA |
| Min. przełączanie obciążenia | 6V 1A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 15 ms (Brak diody) |
| Czas zwolnienia | Maks. 5 ms (Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 1000VAC, 50/60Hz przez 1min |
| Pomiędzy cewką a stykiem: 5000VAC, 50/60Hz przez 1min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min |
| Niszczycielskie | 10G Min |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około. 14g |
Dane cewki (przy 20 ℃)
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 3 | 240 | 12.5 | Około 0,72 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Około 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Dane widoczne powyżej są wartościami początkowymi. Nie przykładaj maksymalnego dopuszczalnego napięcia do cewki na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

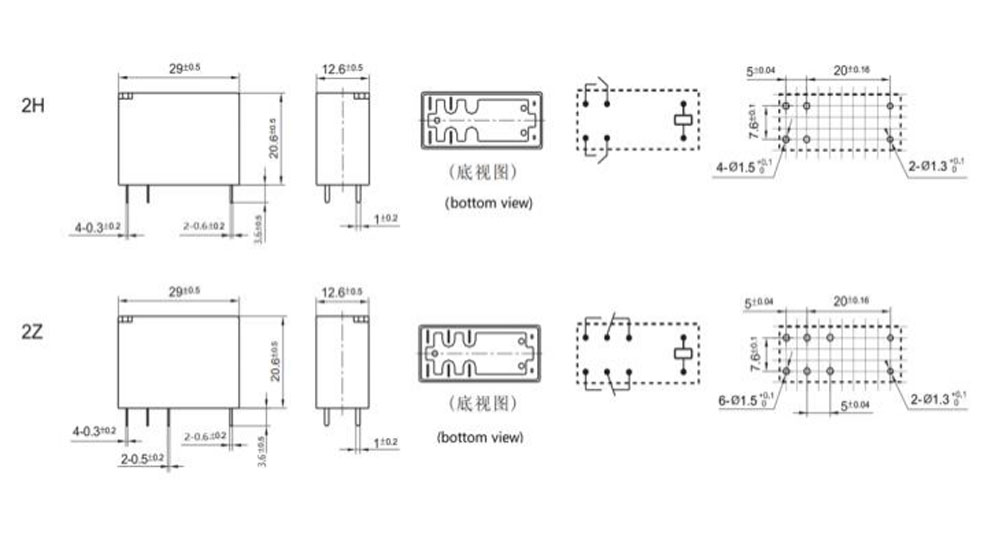

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

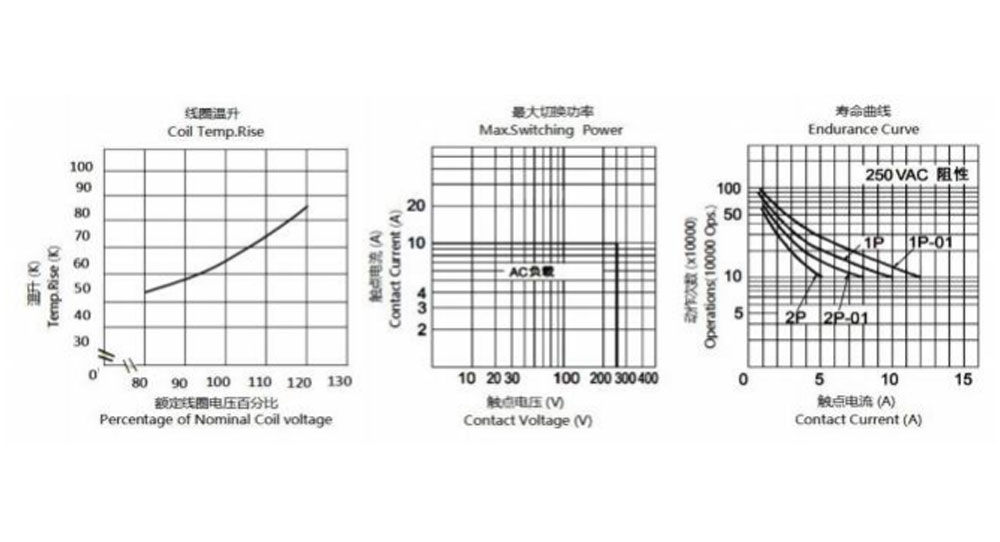

Krzywe charakterystyczne
Informacje o zamawianiu
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Typ: CYF2
2: Jego 8A Nil – 5A
3: Liczba biegunów: 2-2 bieguny
4: Ustalenie kontaktu: C Fom C ; H Od A ; B Od B
5: Napięcie znamionowe: 3,5,6,9,12,18,24,48 V DC

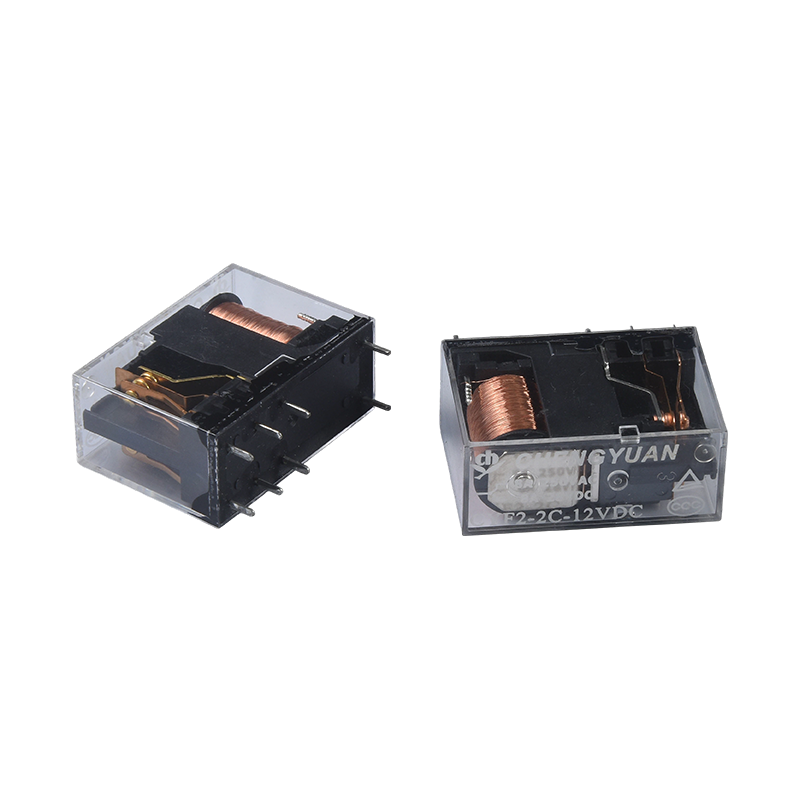

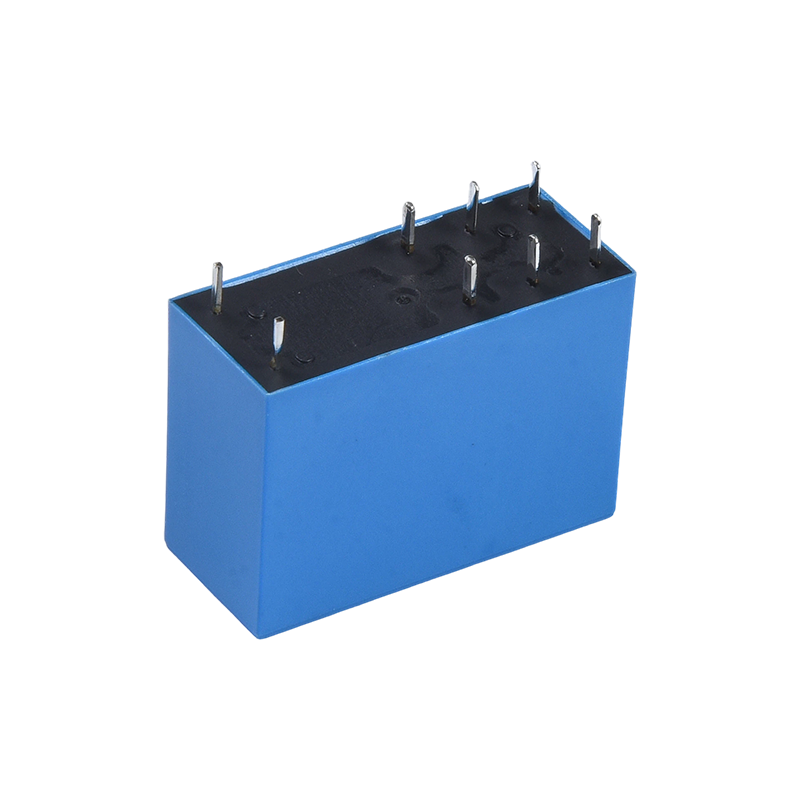

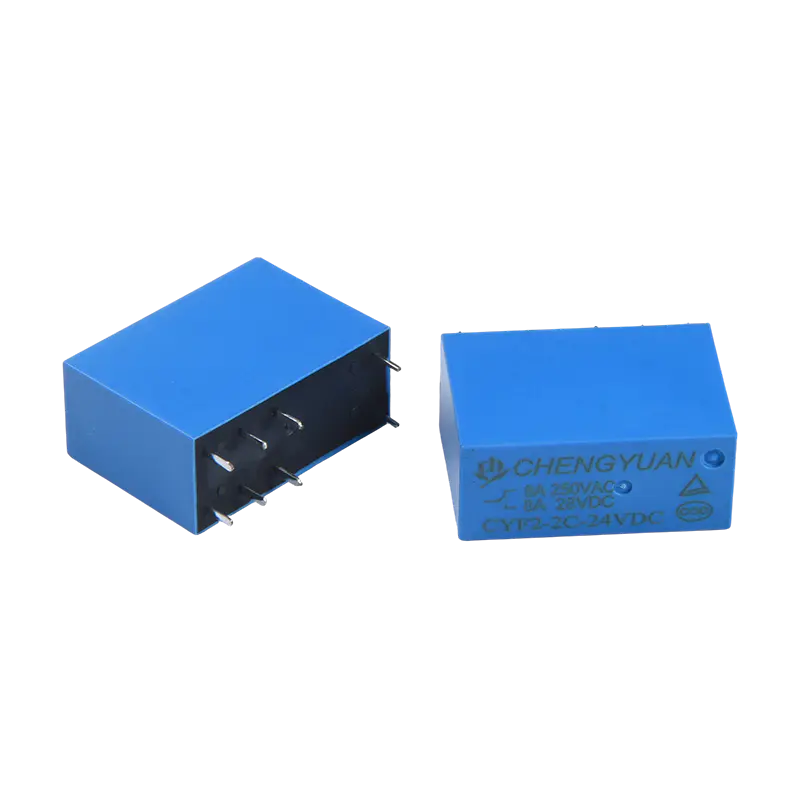

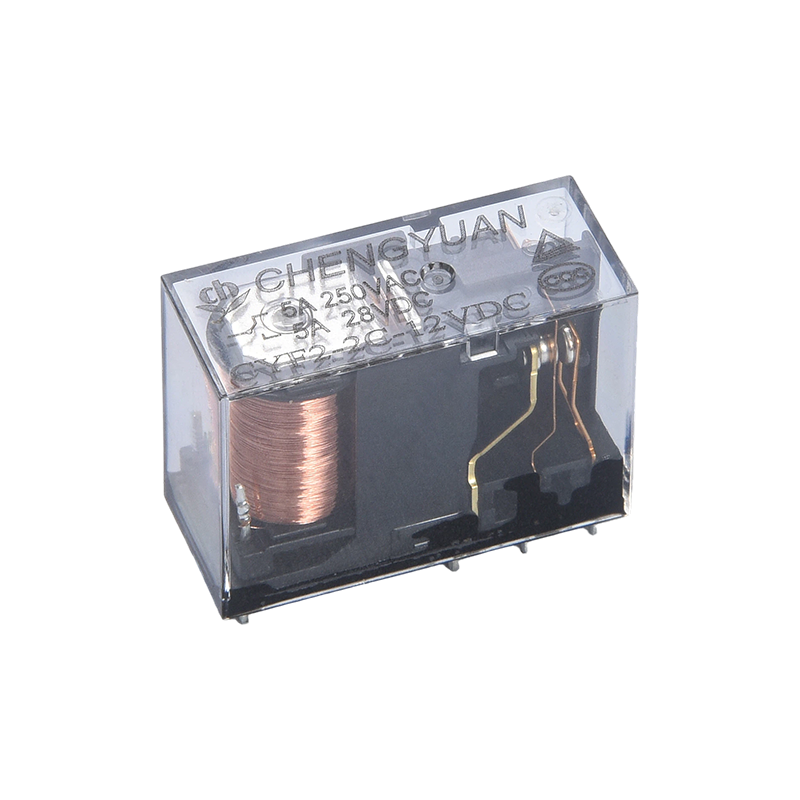

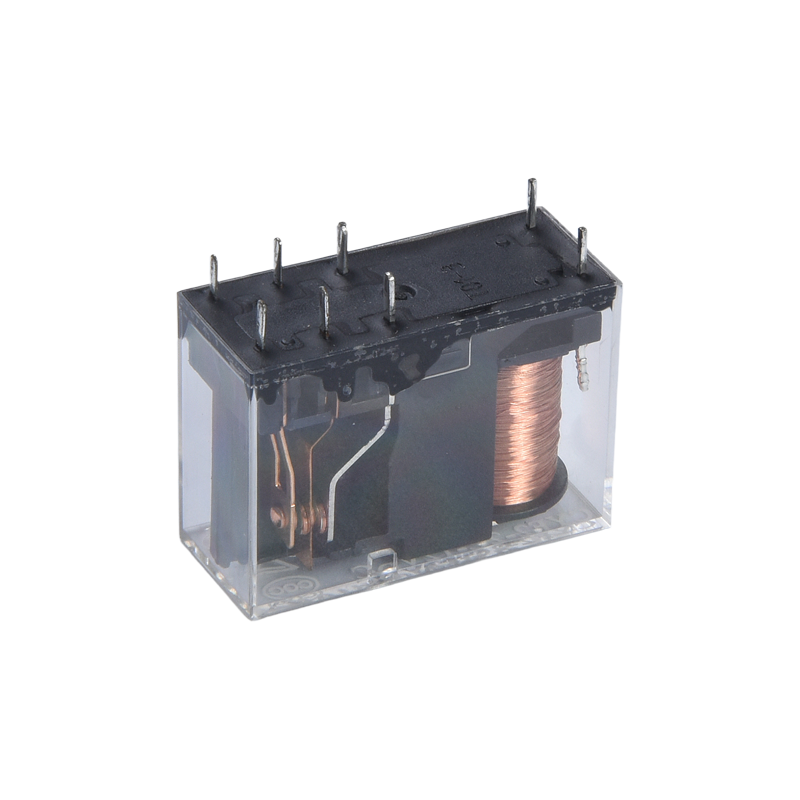

6: Kolor obudowy: T – przezroczysty, H-czarny, L-niebieski
7: Cewka Pwor: D-0,72W L-0,54W
8: Konstrukcja ochronna: zabezpieczona S-Flux,
Typ SH-Sealed można prać
9: Parametr specjalny: Typ zero-standardowy
Litera lub cyfra — wymagania specjalne
Przekaźników odpornych na topnik nie można używać w środowisku z substancjami zanieczyszczającymi, takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce drukowanej nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Zastrzeżenie: specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć możliwość dokonania wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po instalacji i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże obowiązkiem użytkownika jest określenie, którego produktu należy użyć.
