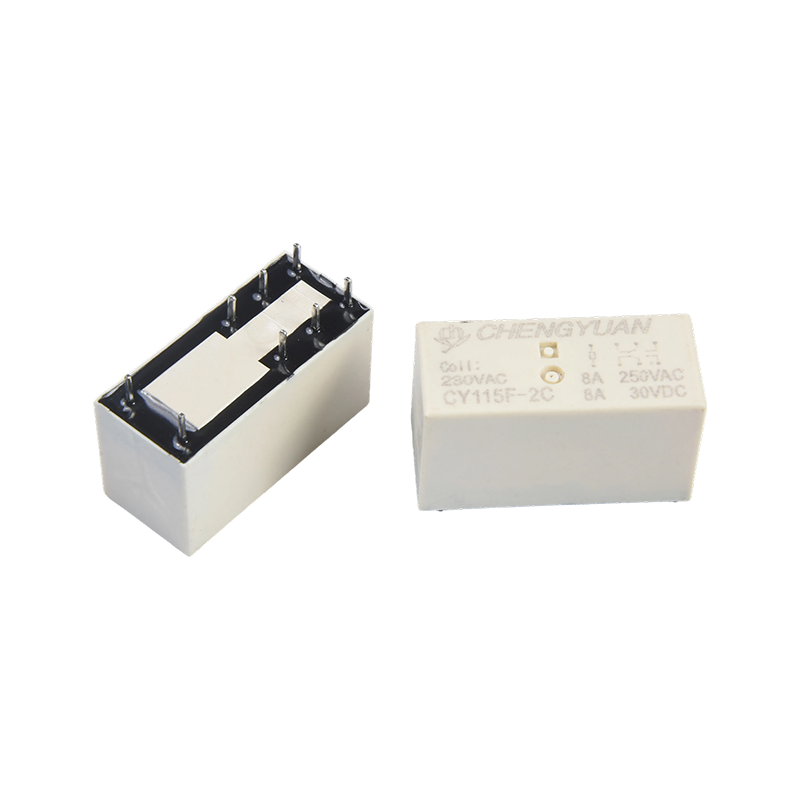

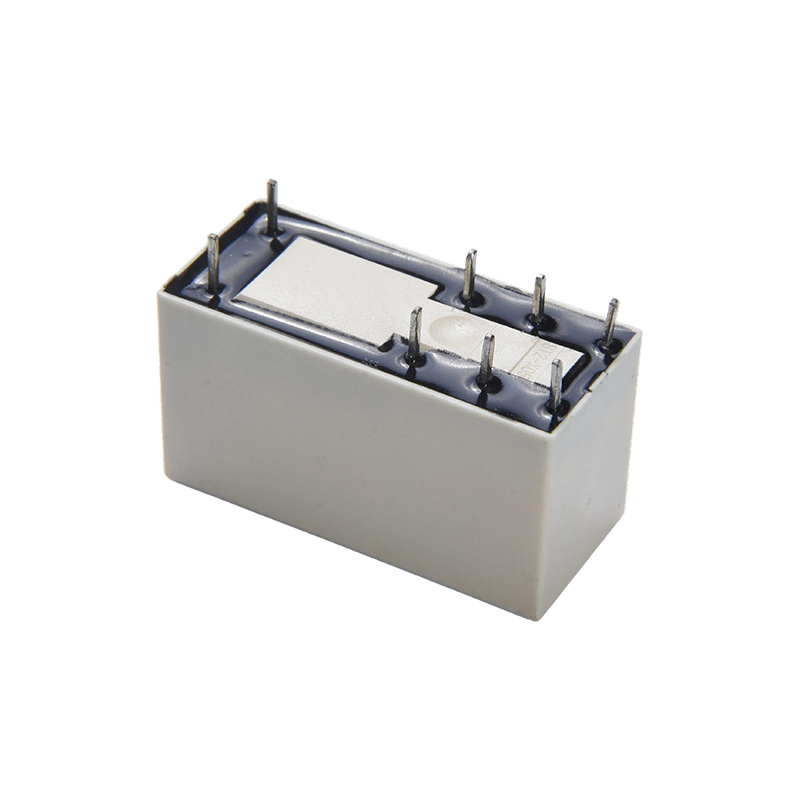

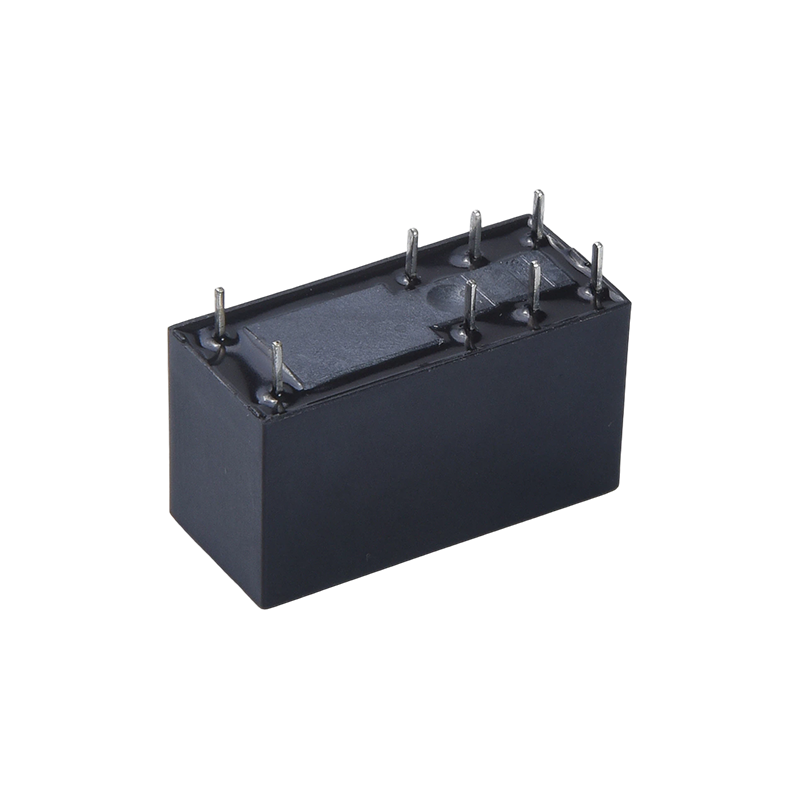

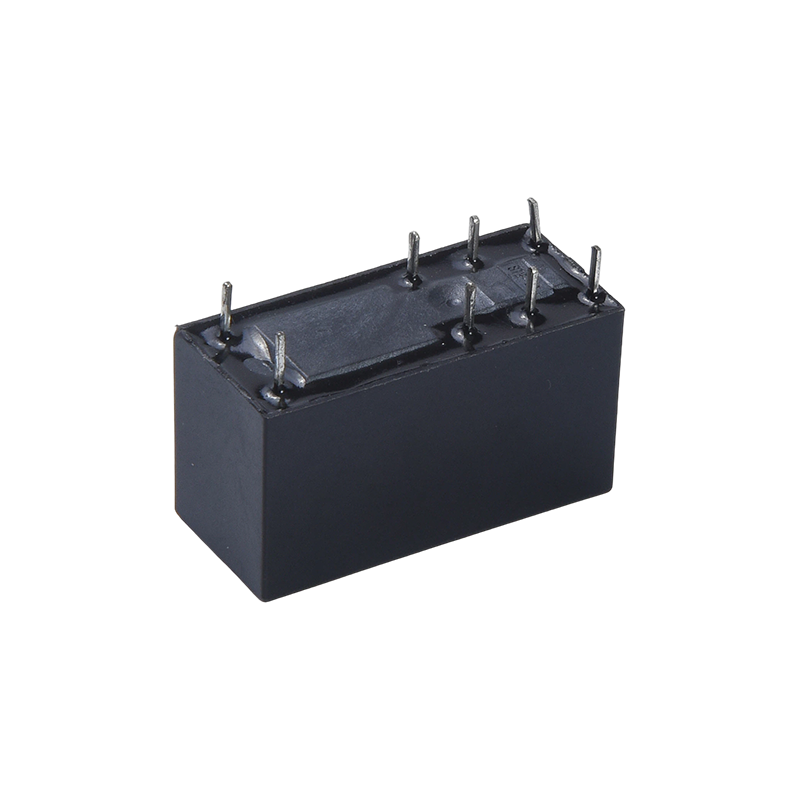

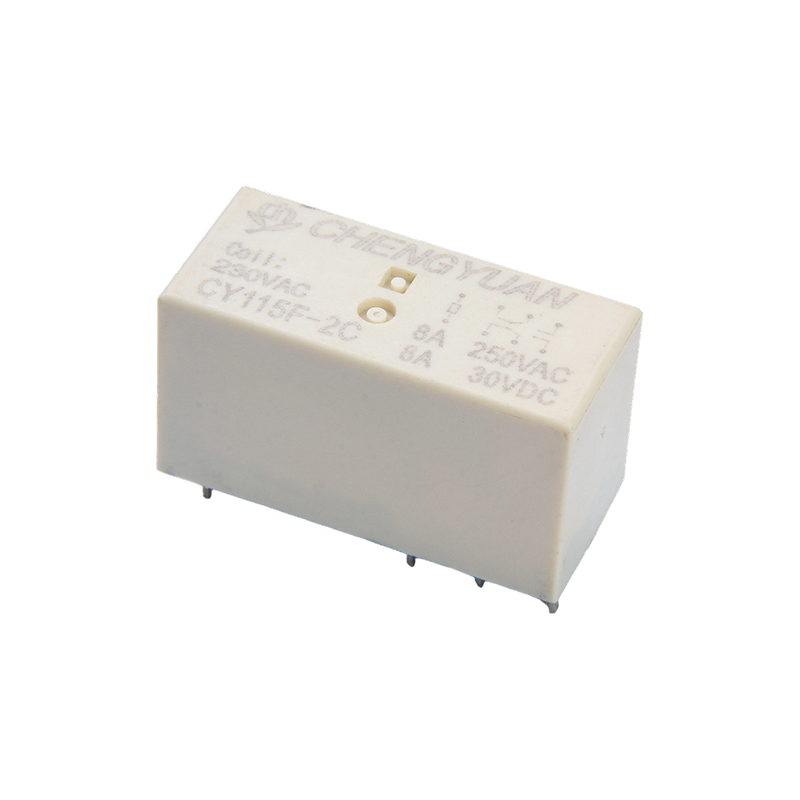

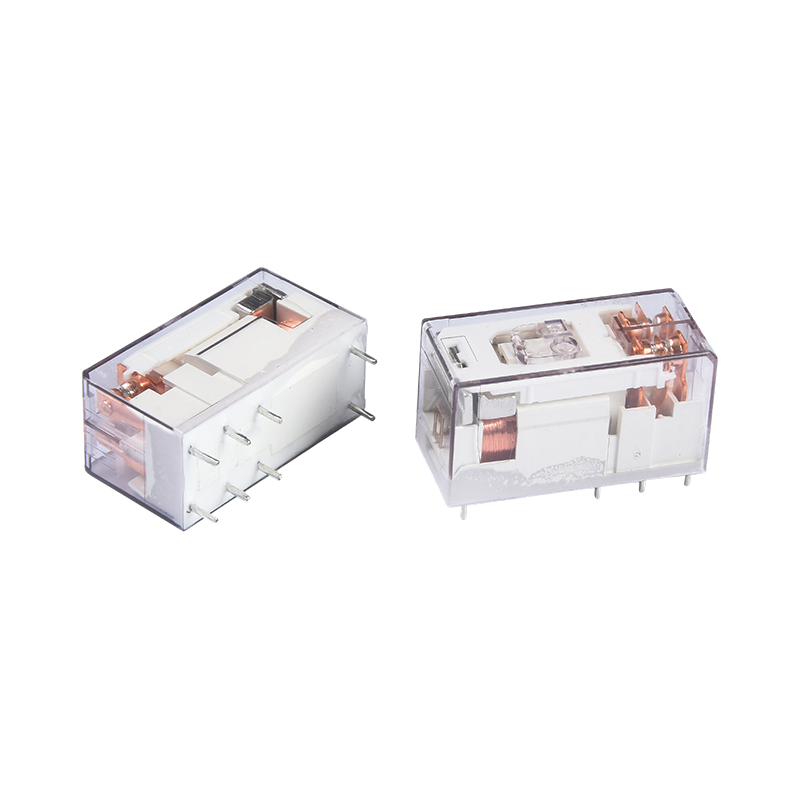

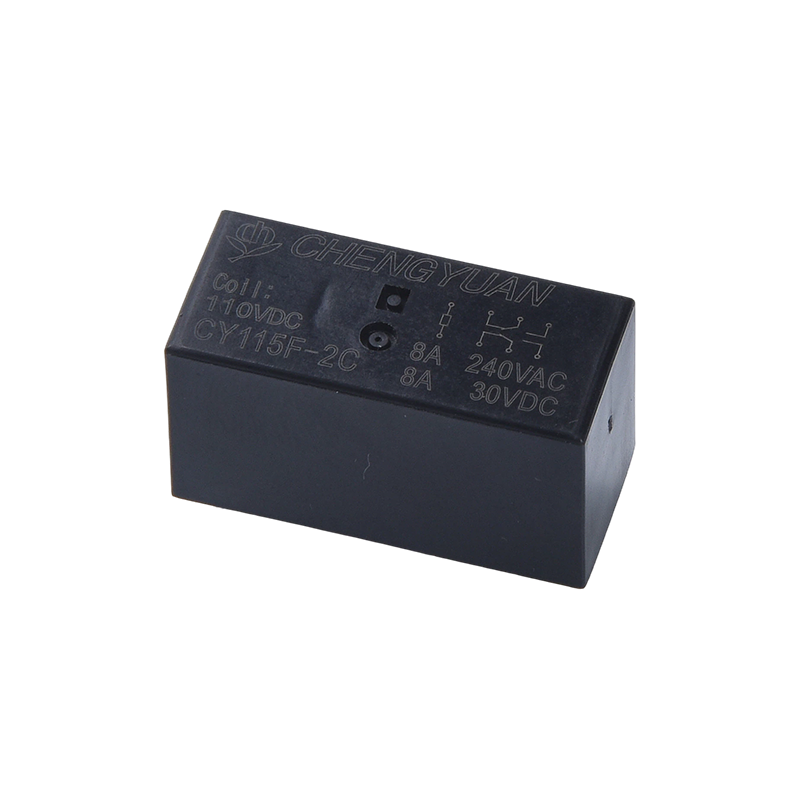

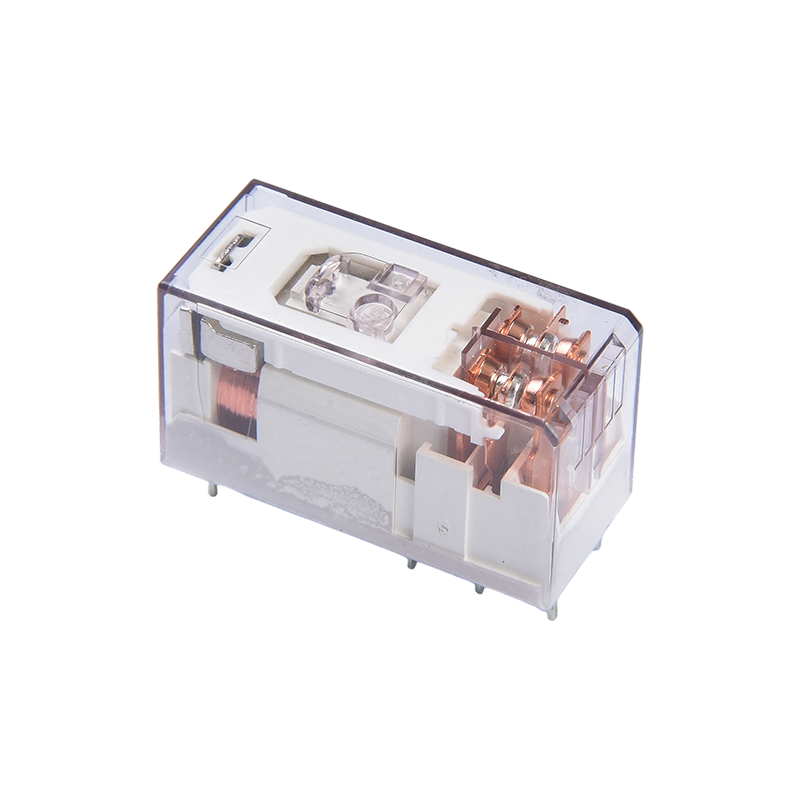

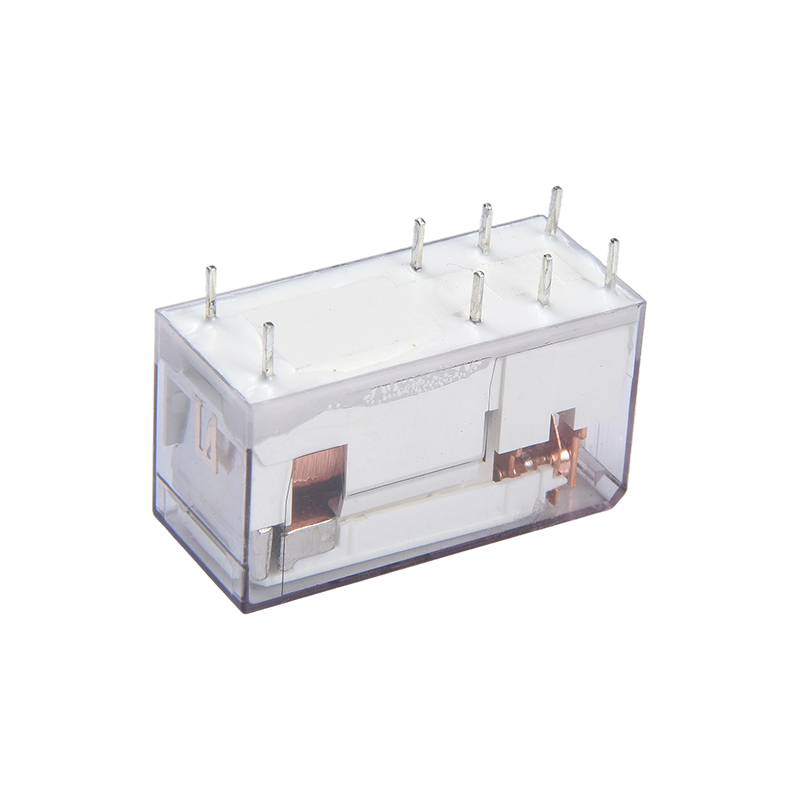

Cechy produktu:
• Zdolność przełączania przy dużym obciążeniu: Styki obsługują przełączanie prądu o natężeniu 8 A, skutecznie kontrolując obwody dużej mocy i spełniając różne wymagania dotyczące obciążenia.
• Konstrukcja o niskim zużyciu energii: Czułość cewki wynosi zaledwie 0,4 W, co pomaga zmniejszyć ogólne zużycie energii i wytwarzanie ciepła przez urządzenie.
• Wytrzymałość na wysokie napięcie i izolacja: Wytrzymałość napięcia pomiędzy cewką a stykami sięga 5000 V, zapewniając niezawodną izolację galwaniczną i bezpieczną pracę.
• Kompaktowa konstrukcja: Niewielki rozmiar optymalizuje wykorzystanie przestrzeni, dzięki czemu idealnie nadaje się do gęstego montażu na płytkach drukowanych.
• Czułe sterowanie: steruje obwodami dużej mocy ze słabymi sygnałami, umożliwiając zdalne sterowanie i izolację w systemach zautomatyzowanych.
Typowe zastosowania:
• Sprzęt AGD: Stosowany w pralkach, klimatyzatorach, kuchenkach mikrofalowych i innych urządzeniach do sterowania obwodami silników lub elementów grzejnych.
• Automatyka przemysłowa: Nadaje się do systemów sterowania PLC, napędów silników i zaworów elektromagnetycznych, zapewniając stabilne automatyczne przełączanie.
• Nowy sprzęt energetyczny: stosowany w zasilaczach bezprzerwowych UPS, systemach magazynowania energii i falownikach jako niezawodny automatyczny przełącznik.
• Inteligentny dom: Służy do sterowania klimatyzatorami, ogrzewaniem podłogowym, zasłonami i innymi systemami do zdalnego inteligentnego zarządzania.
• Sprzęt audiowizualny i wyświetlający: używany w systemach audio, monitorach i innych urządzeniach w celu zapewnienia dokładnego przełączania sygnałów i zasilania.
Dane kontaktowe
| Wpisz | CY115F |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A, 6 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 8A 250VAC |
| Maks. prąd przełączający | 10A |
| Maks. napięcie przełączające | 277VAC |
| Maks. moc przełączania | 2500VA |
| Min. przełączanie obciążenia | 6V 1A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 15 ms (Brak diody) |
| Czas zwolnienia | Maks. 5 ms (Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 1000VAC, 50/60Hz przez 1min |
| Pomiędzy cewką a stykiem: 5000VAC, 50/60Hz przez 1min |
| Pomiędzy zestawami styków: 2500 V AC, 50/60 Hz przez 1 min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min. |
| Niszczycielskie | 100G Min. |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około 13,5 g |
| Dane cewki (przy 20 ℃) |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 5 | 80.00 | 62.5 | Około 0,4 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Dane widoczne powyżej są wartościami początkowymi. Nie przykładaj maksymalnego dopuszczalnego napięcia do cewki na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

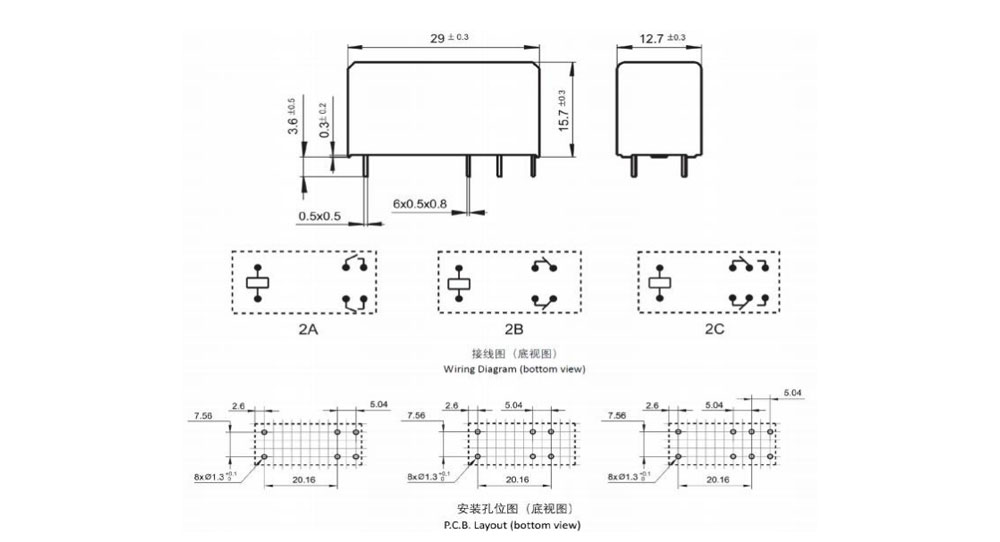

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

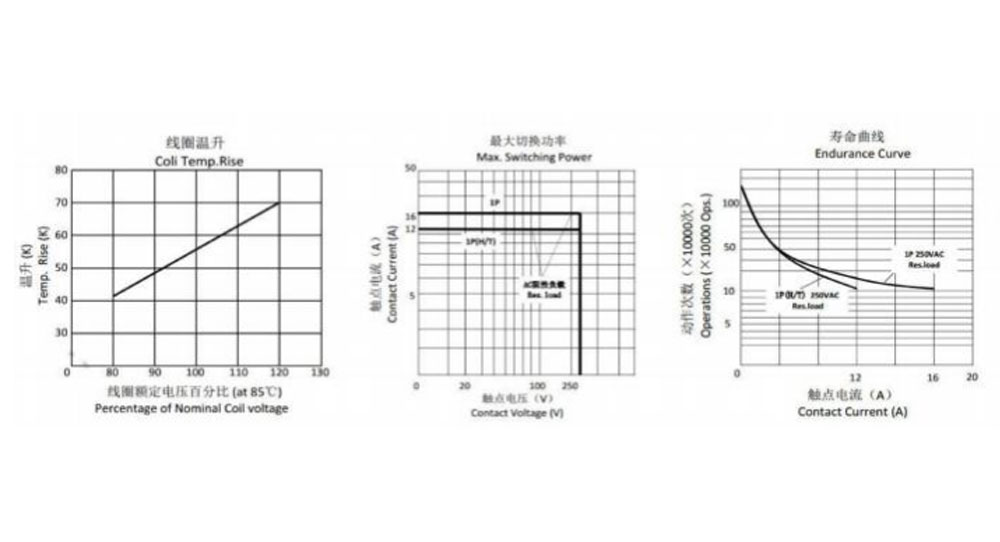

Krzywe charakterystyczne
Informacje o zamawianiu
CY115F – 2 – C – 12 V DC – B – D – T – XX
1 2 3 4 5 6 7 8
1: Typ: CY115F
2: Liczba biegunów: 2-2 bieguny
3: Uzgodnienia kontaktowe: Formularz A ; Formularz B B; Formularz C C
4: Napięcie znamionowe: 5,6,9,12,18,24,48 V prądu stałego
5: Kolor obudowy: B-czarny
6: Cewka Pwor: D-0,4W
7: Konstrukcja ochronna: zabezpieczona S-Flux,
Typ SH-Sealed, nadający się do prania
8: Parametr specjalny: typ zerowy
Litera lub cyfra — wymagania specjalne
Przekaźników odpornych na topnik nie można używać w środowisku z substancjami zanieczyszczającymi, takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na PCB nie zaleca się czyszczenia wodą ani procesu powierzchniowego.
Zastrzeżenie: specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla wszystkich możliwych zastosowań. Dlatego użytkownicy powinni mieć właściwą pozycję do wyboru
odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po wyczyszczeniu wentylatora instalacyjnego, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże obowiązkiem użytkownika jest określenie, którego produktu należy użyć.
