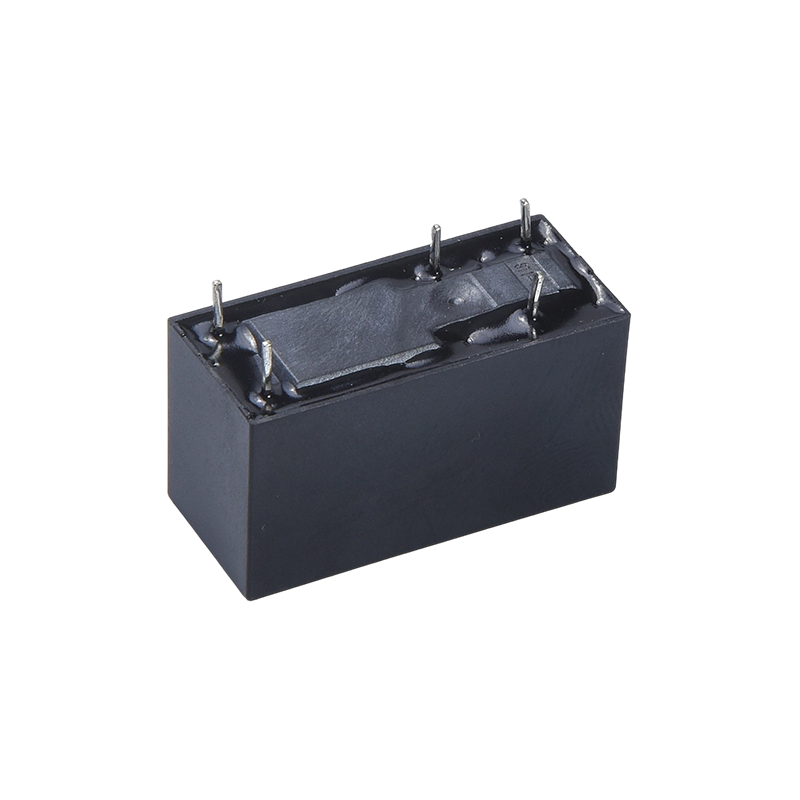

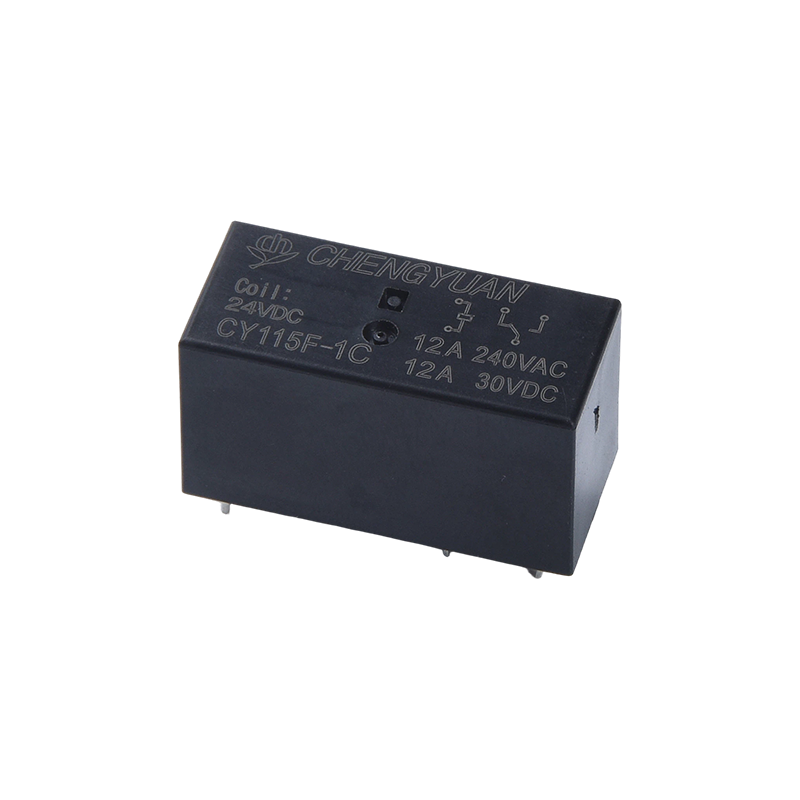

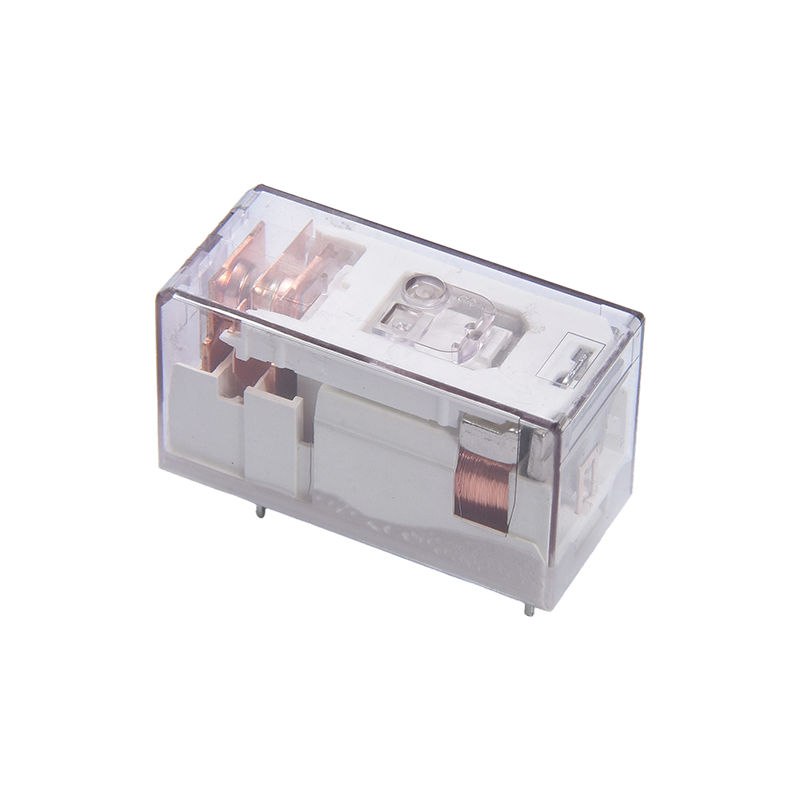

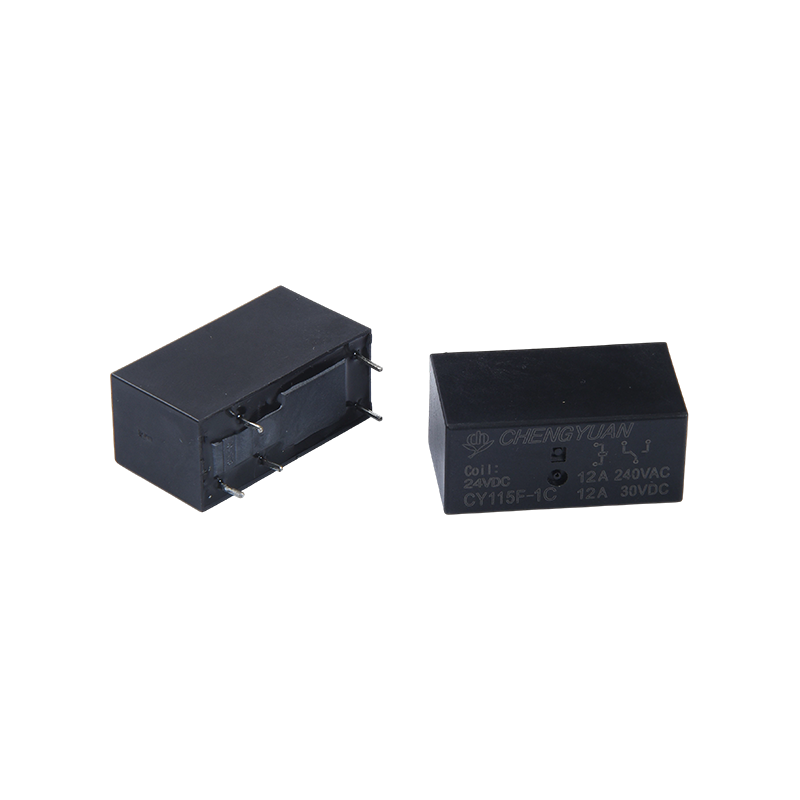

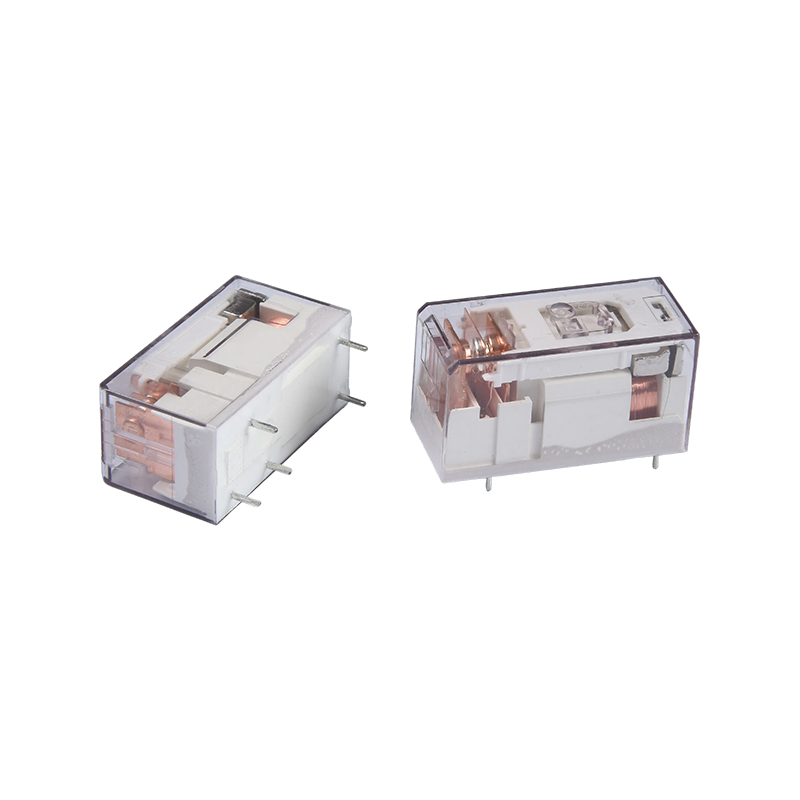

Zalety produktu:
Duże obciążenie, kompaktowa konstrukcja: umożliwia przełączanie styków 12 A w małym przekaźniku PCB, oszczędzając miejsce na instalację i nadając się do układów płytek o dużej gęstości.
Szeroka kompatybilność napięcia cewki: Cewka obsługuje szeroki zakres napięć od 3 VDC do 230 VAC/VDC, ułatwiając bezpośrednią integrację z systemami o różnych napięciach sterujących bez dodatkowej konwersji.
Wydajna izolacja elektryczna: napięcie wytrzymywane między stykiem a cewką wynosi do 5000 V, skutecznie tłumiąc zakłócenia oraz poprawiając bezpieczeństwo i stabilność systemu.
Kluczowe funkcje:
Pojemność styków: 12A @ 240VAC / 30VDC, spełniająca potrzeby w zakresie kontroli mocy większości urządzeń gospodarstwa domowego i sprzętu przemysłowego.
Formularz kontaktowy: dostępny w różnych formach kontaktowych (takich jak 1H, 1Z itp.), obsługujący konfiguracje obwodów normalnie otwartych, normalnie zamkniętych i obwodów przełącznych dla elastycznych zastosowań.
Wydajność jazdy: Typowy pobór mocy cewki wynosi 0,4 W, niskie zużycie energii i czułość reakcji.
Konstrukcja pinów: standardowe 5-pinowe piny PCB do łatwego lutowania i zautomatyzowanej instalacji produkcyjnej.
Główne zastosowania:
Automatyka przemysłowa: Stosowana w modułach wyjściowych PLC, sterownikach silników, sterownikach zaworów elektromagnetycznych i przełączaniu zasilania urządzeń.
Inteligentne sterowanie: Zintegrowane z systemami inteligentnego domu w celu sterowania obciążeniami dużej mocy, takimi jak klimatyzatory, ogrzewanie podłogowe, oświetlenie i zasłony elektryczne.
Zarządzanie energią: Stosowane w zasilaczach bezprzerwowych UPS, falownikach słonecznych, systemach magazynowania energii i innych nowych urządzeniach energetycznych do sterowania przełączaniem obwodów.
Izolacja sprzętu: Zapewnia izolację elektryczną pomiędzy stroną sterującą a stroną obciążenia, chroniąc obwody sterujące niskiego napięcia.
Dane kontaktowe
| Wpisz | CYF115F |
| Materiał kontaktowy | Stop srebra |
| Rezystancja stykowa | Maks. 100 mΩ (przy 1 A, 6 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 12A 250VAC |
| Maks. prąd przełączający | 12A |
| Maks. napięcie przełączające | 277VAC |
| Maks. moc przełączania | 3342VA |
| Min. obciążenie przełączające | 6V 1A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 15 ms (Brak diody) |
| Czas zwolnienia | Maks. 5 ms ( Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 1000VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 5000VAC, 50/60 Hz przez 1min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min. |
| Niszczycielskie | 100G Min. |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około. 13,5g |
| Dane cewki (przy 20 ℃) |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 5 | 80.00 | 62.5 | Około 0,4 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Dane pokazane powyżej są wartościami początkowymi. Nie przykładaj maksymalnego dopuszczalnego napięcia na cewkę na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

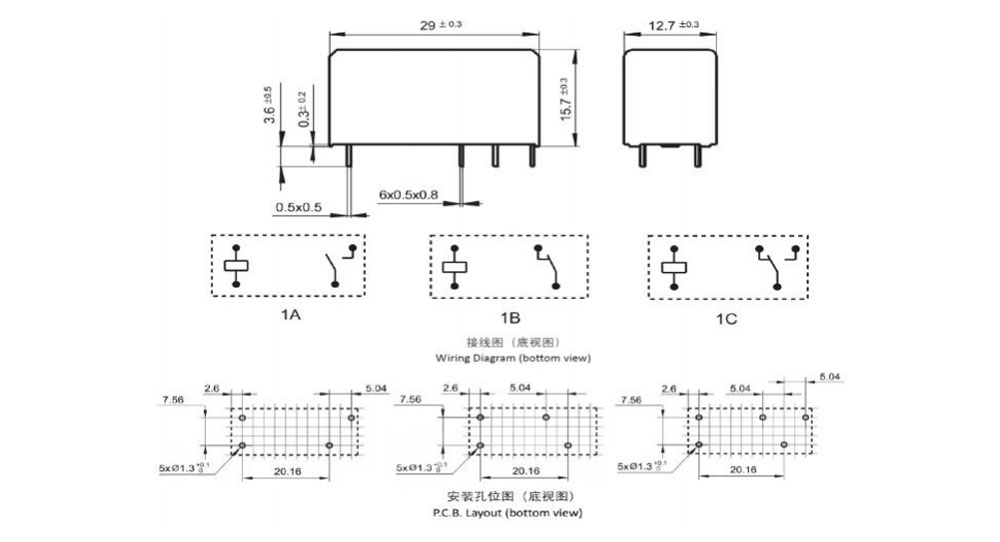

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

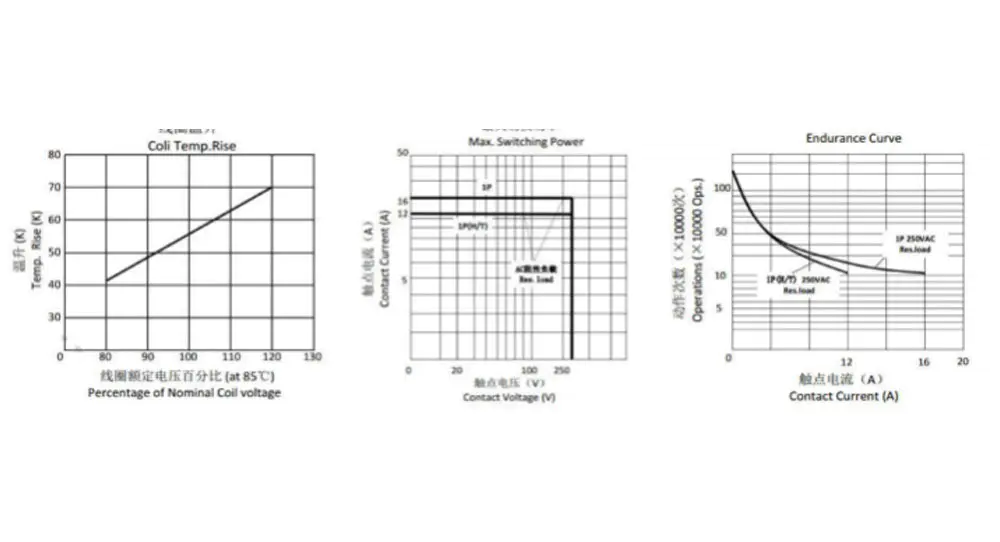

Krzywa charakterystyczna
Informacje o zamawianiu
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CY115F
2: Liczba biegunów: 1-1 biegun
3: Ustalenia kontaktowe: Formularz A ; Formularz B B; Formularz C C
4: Napięcie nominalne: 5,6,9,12,18,24,48VDC
5: Kolor obudowy: B-czarny
6: Moc cewki: D-0,4W
7: Konstrukcja ochronna: zabezpieczona S-Flux,
Typ SH-Sealed można prać
8: Parametr specjalny: Typ zerowy
Litera lub cyfra — wymagania specjalne
Przekaźniki odporne na topnik nie mogą być stosowane w środowisku z zanieczyszczeniami takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce PCB nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Zastrzeżenie: Specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć właściwą pozycję do wyboru
odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po montażu i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże za określenie, jakiego produktu należy użyć, odpowiada użytkownik.
