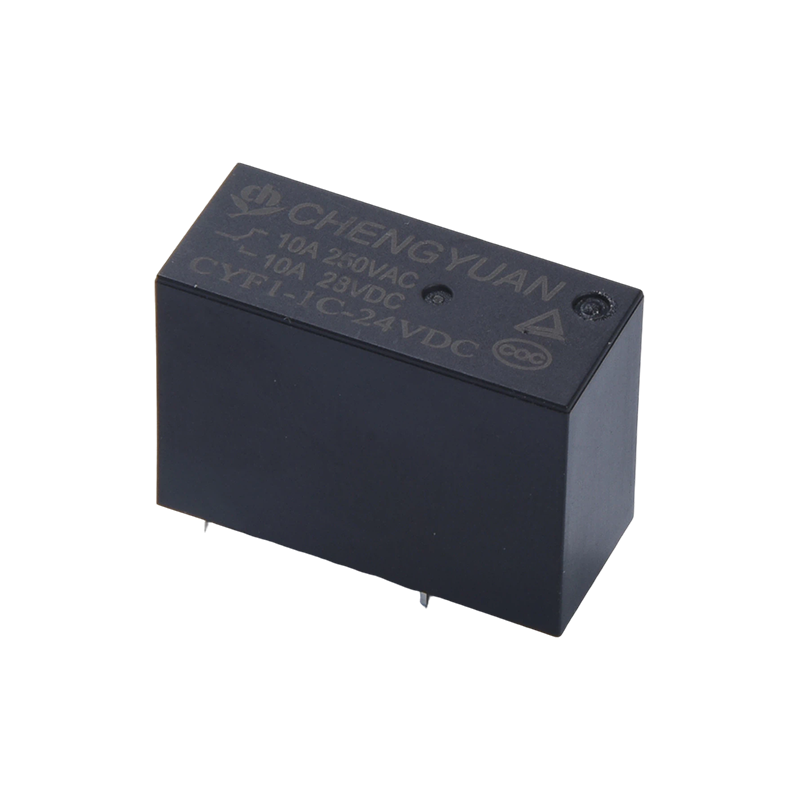

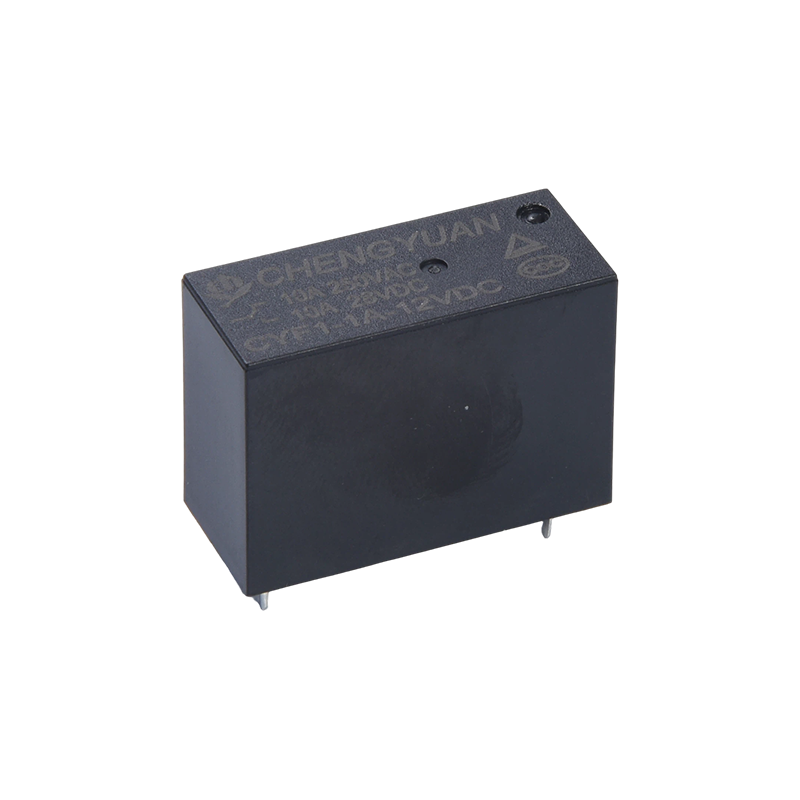

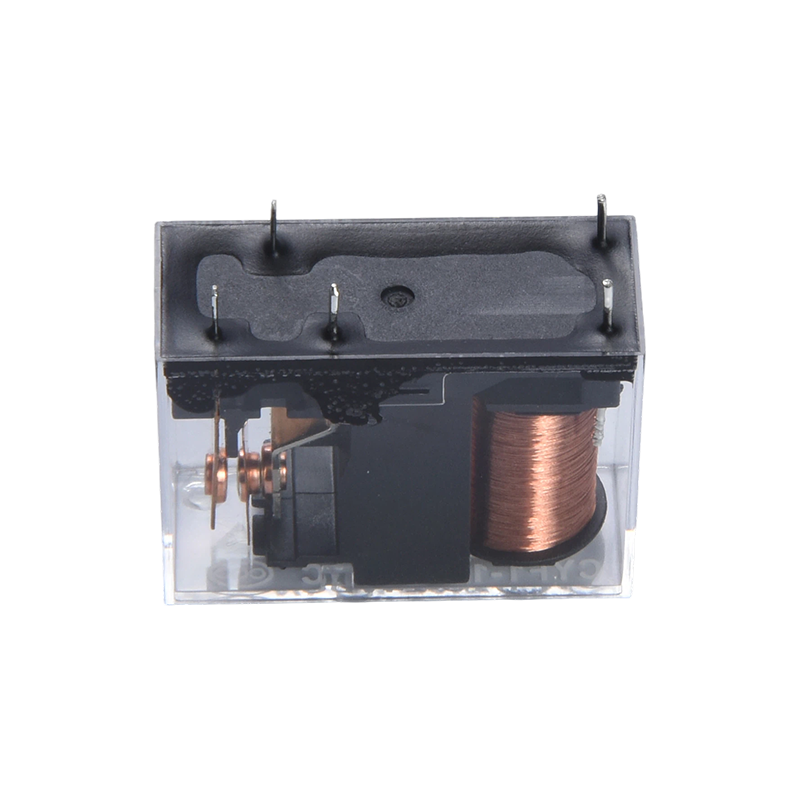

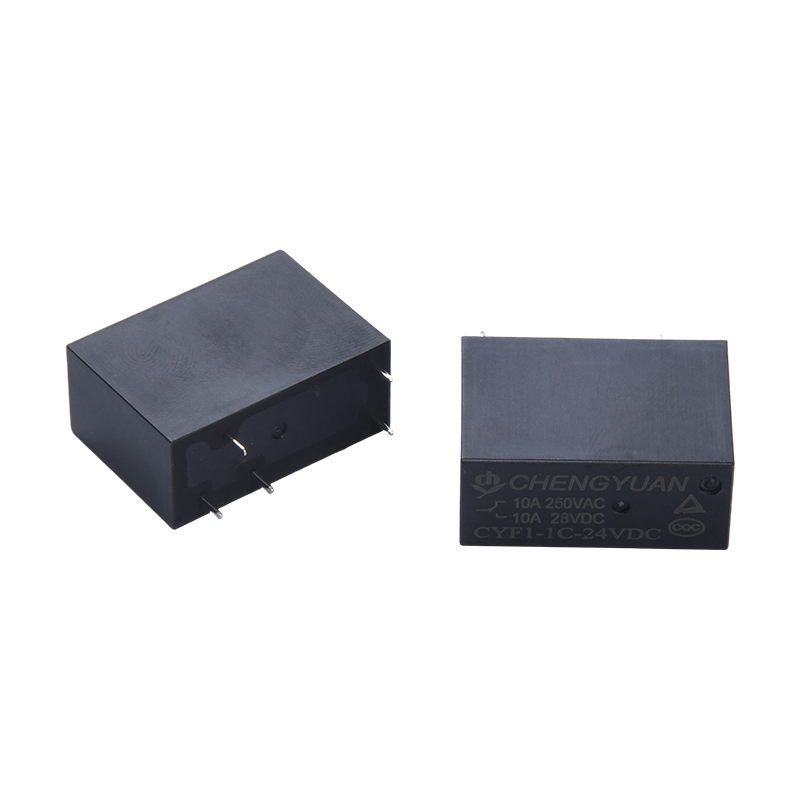

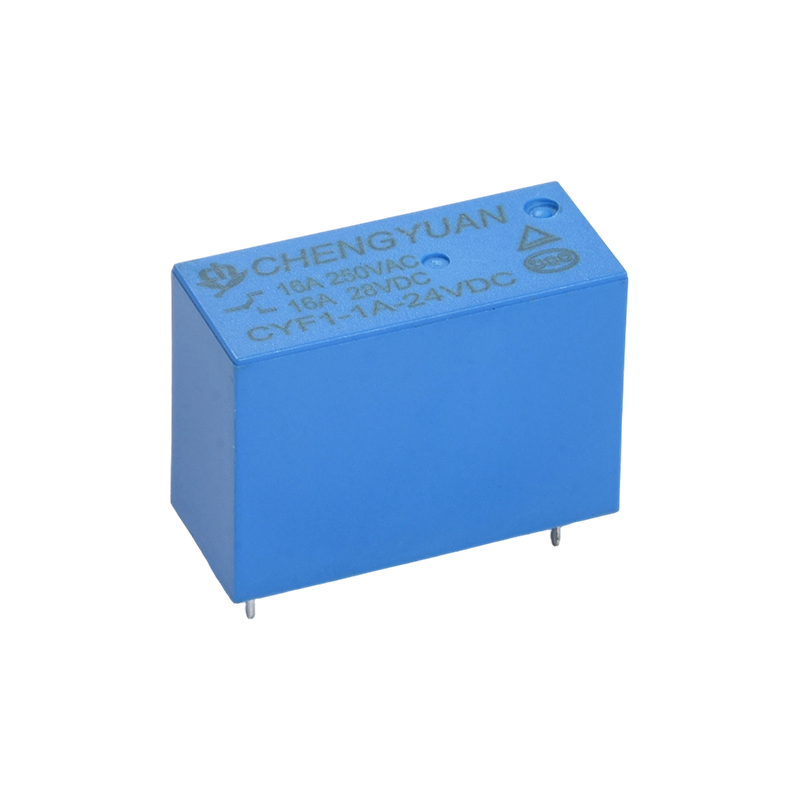

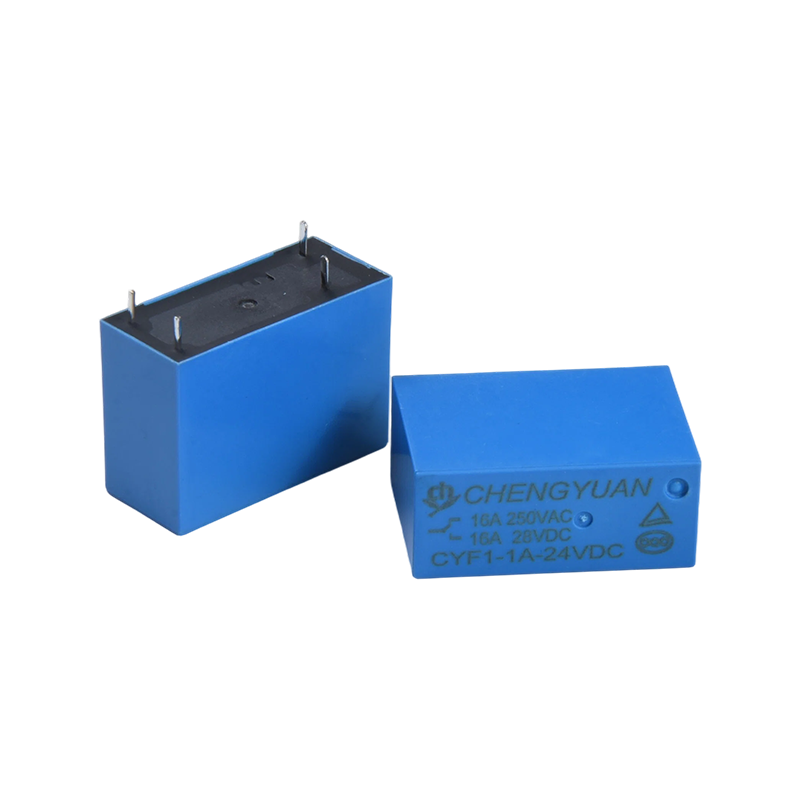

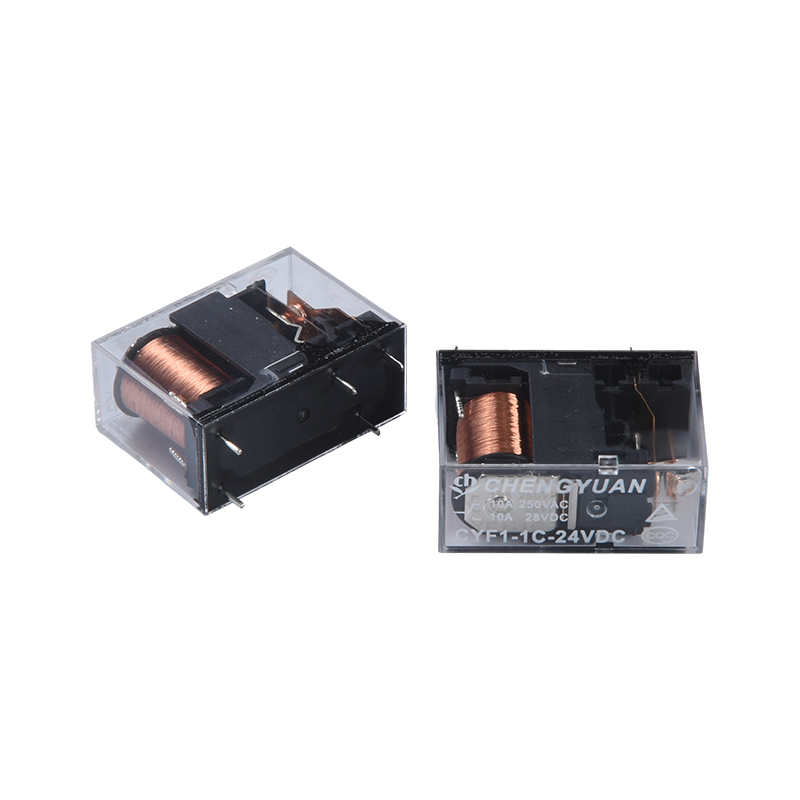

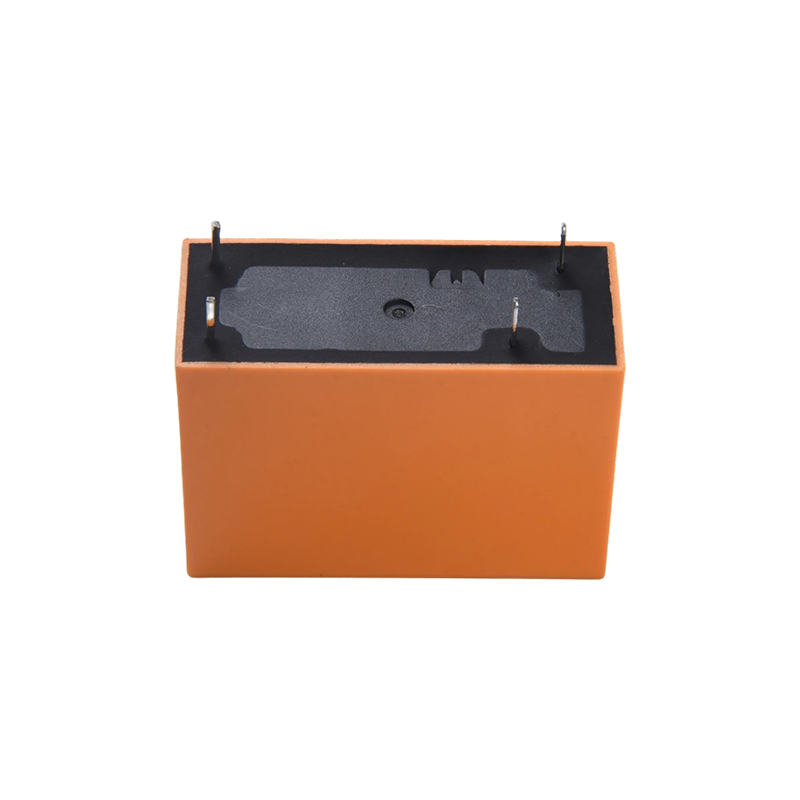

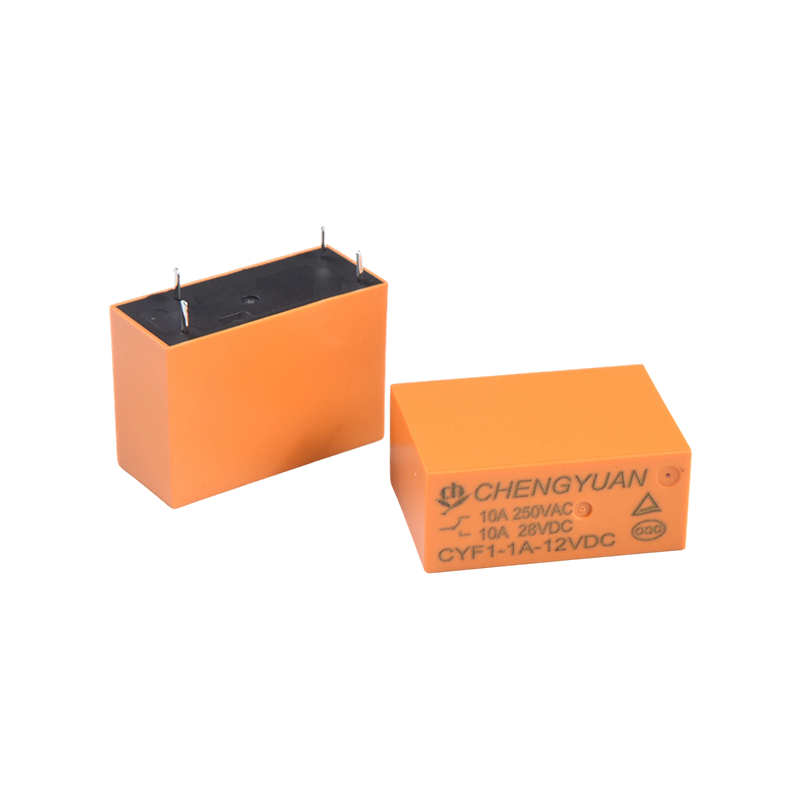

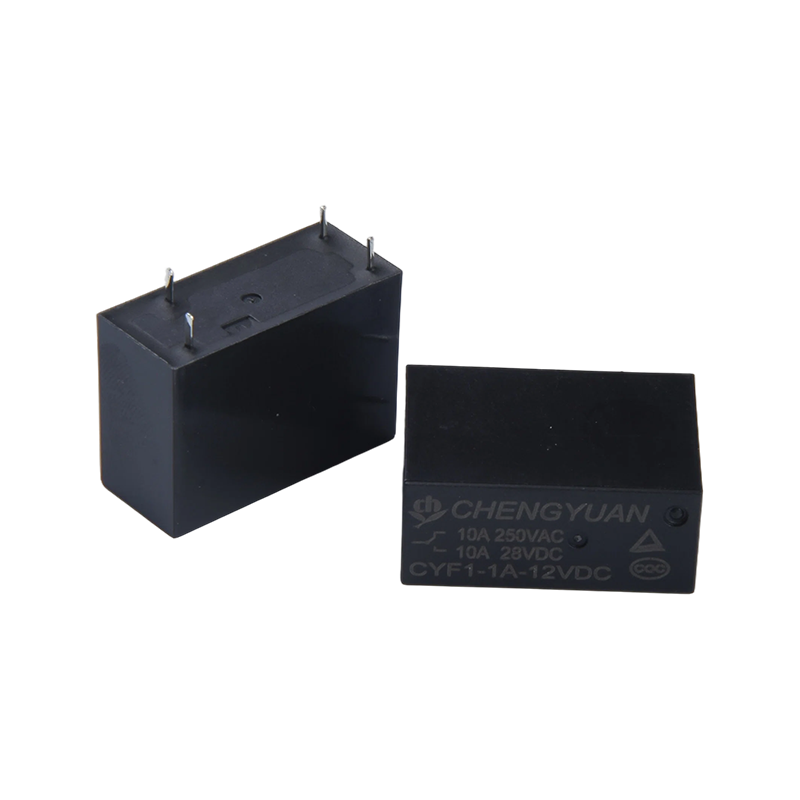

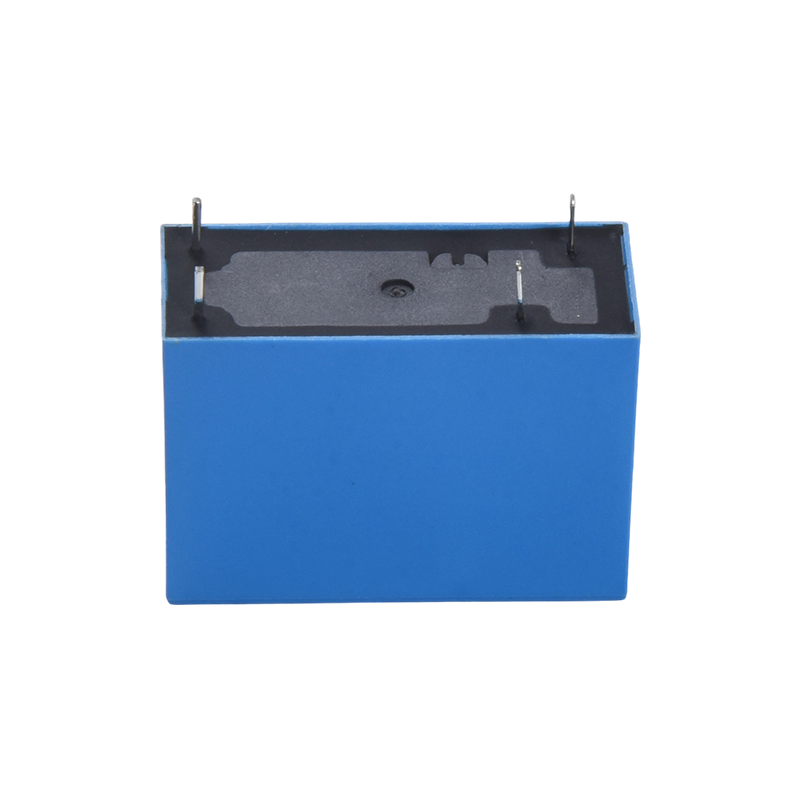

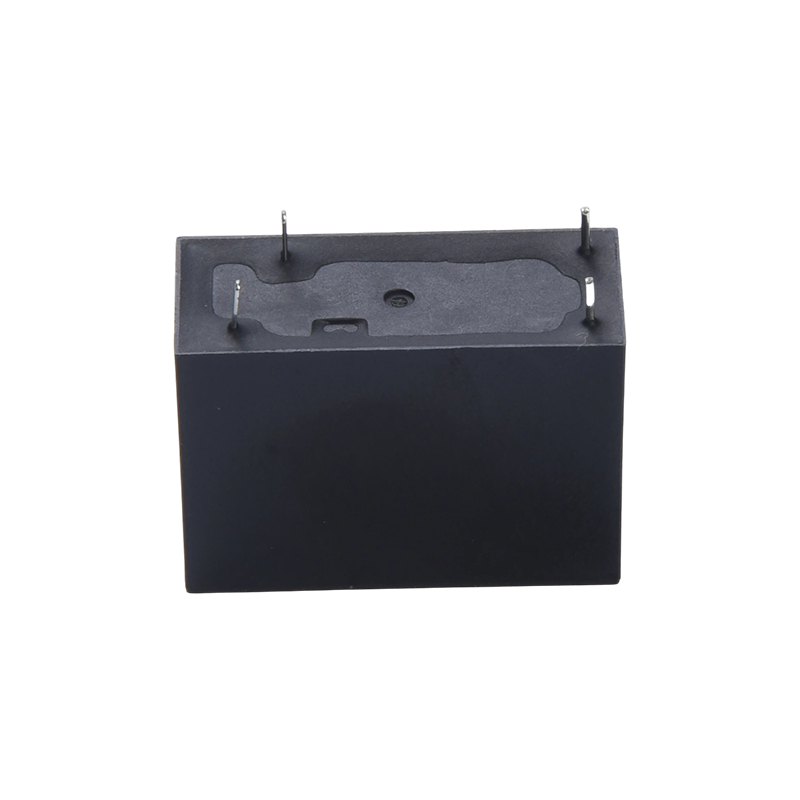

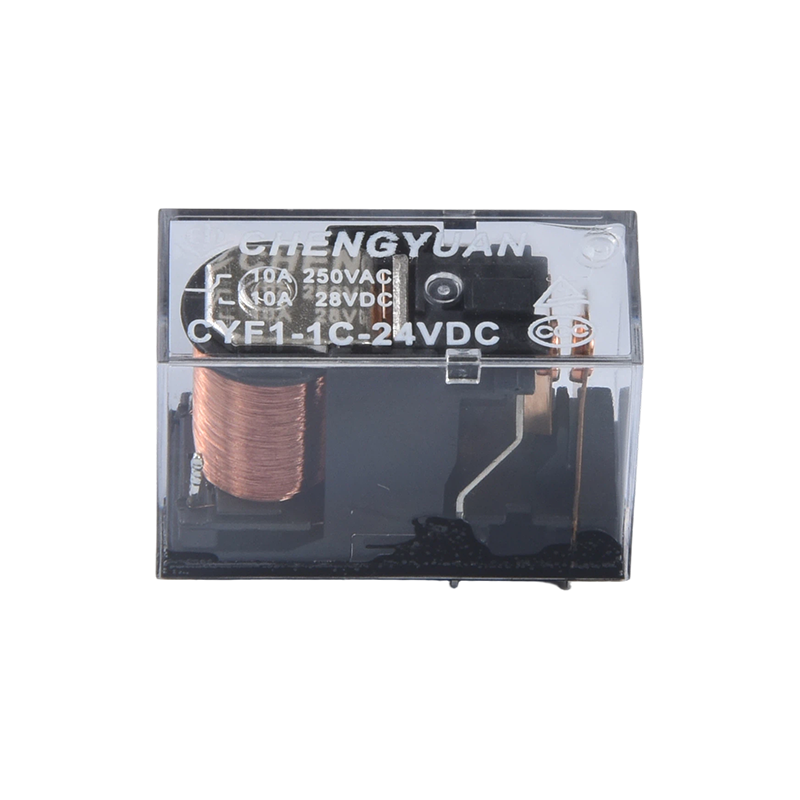

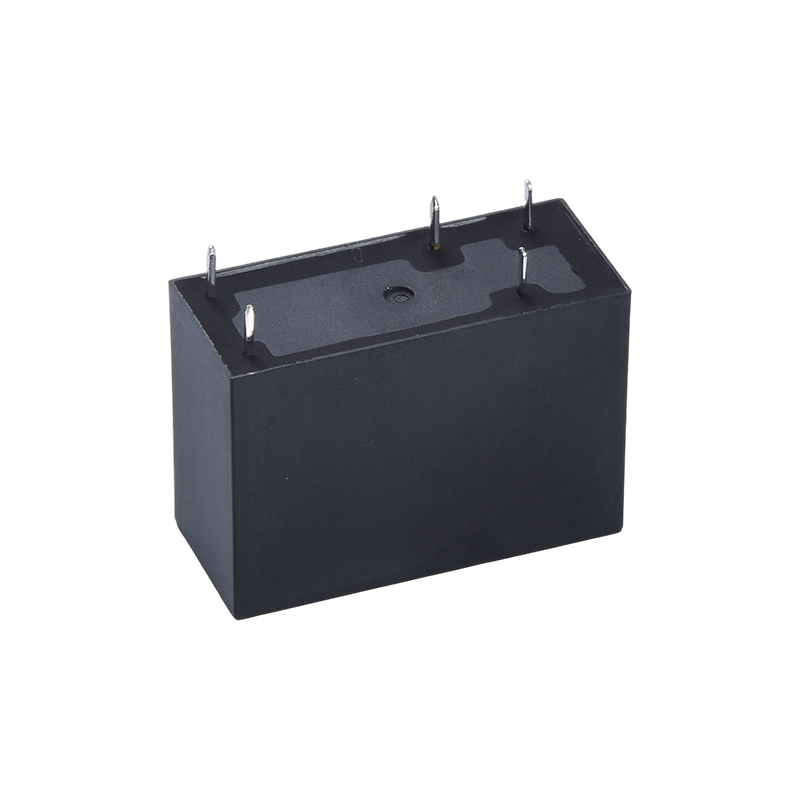

Funkcje:
• Wytrzymałość na bardzo wysokie napięcie: wytrzymuje napięcie do 5000 V, zapewniając doskonałą wydajność izolacji, zmniejszając ryzyko awarii obwodu i poprawiając bezpieczeństwo pracy sprzętu.
• Elastyczne napięcie cewki: Obsługuje szeroki zakres napięcia cewki od 3 VDC do 48 VDC, bezpośrednio dopasowując się do różnych specyfikacji napięcia obwodu sterującego bez potrzeby stosowania dodatkowych komponentów do konwersji napięcia.
• Kompaktowa konstrukcja: Mały rozmiar, odpowiedni do scenariuszy montażu płytek PCB o dużej gęstości, oszczędzający przestrzeń wewnętrzną sprzętu i poprawiający elastyczność układu obwodów.
• Wysoka zdolność przełączania obciążenia: zdolność przełączania styków do 17 amperów, przy obciążeniach znamionowych obejmujących 10 A 250 VAC/28 VDC i 16 A 250 VAC/28 VDC, odpowiednia do potrzeb przełączania obwodów o średniej i dużej mocy.
• Podwójna autorytatywna certyfikacja: Certyfikowana przez TUV i CQC, zgodna z międzynarodowymi i krajowymi normami bezpieczeństwa, spełniająca potrzeby zastosowań produktów końcowych na wielu rynkach.
• Wygodny montaż PCB: Wykorzystuje konstrukcję 5-pinową, co ułatwia lutowanie i mocowanie do płytek drukowanych, co skutkuje wysoką wydajnością montażu i kompatybilnością ze zautomatyzowanymi procesami produkcyjnymi.
• Stabilna wydajność przełączania: Wykorzystuje jednobiegunowy styk jednopołożeniowy (SPST), zapewniający przejrzystą logikę przełączania i stabilną rezystancję styków, zapewniając niezawodność włączania/wyłączania obwodu.
Obowiązujące scenariusze:
• Urządzenia gospodarstwa domowego: Sterowanie włączaniem/wyłączaniem małych urządzeń dużej mocy (takich jak grzejniki elektryczne, kuchenki indukcyjne) oraz automatyczne sterowanie urządzeniami kuchennymi.
• Sterowanie przemysłowe: Przełączanie sygnałów i sterowanie mocą urządzeń automatyki przemysłowej, małych modułów sterujących PLC i obwodów sterowania silnikami. • Inteligentne urządzenia energetyczne: inteligentne skrzynki rozdzielcze, moduły dystrybucji mocy i pomocnicze obwody sterujące stosu ładowania, przystosowane do scenariuszy wysokiego napięcia i dużego obciążenia.
• Sprzęt zabezpieczający: Zasilacze do monitorowania bezpieczeństwa i przełączania obwodów w systemach kontroli dostępu, charakteryzujące się stabilną wydajnością w celu zapewnienia ciągłej pracy sprzętu.
Dane kontaktowe
| Wpisz | CYF1 |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A 16 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Maks. prąd przełączający | 12A | 17A |
| Maks. napięcie przełączające | 277VAC |
| Maks. moc przełączania | 3324VA | 4709VAC |
| Min. przełączanie obciążenia | 6V 1A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 15 ms (Brak diody) |
| Czas zwolnienia | Maks. 5 ms (Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 1000VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 5000VAC, 50/60 Hz przez 1 min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min |
| Niszczycielskie | 10G Min |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około. 14g |
Dane cewki (przy 20 ℃)
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | (Maks.) Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 3 | 240 | 12.5 | Około 0,72 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Około 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Dane widoczne powyżej są wartościami początkowymi. Nie przykładaj maksymalnego dopuszczalnego napięcia do cewki na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

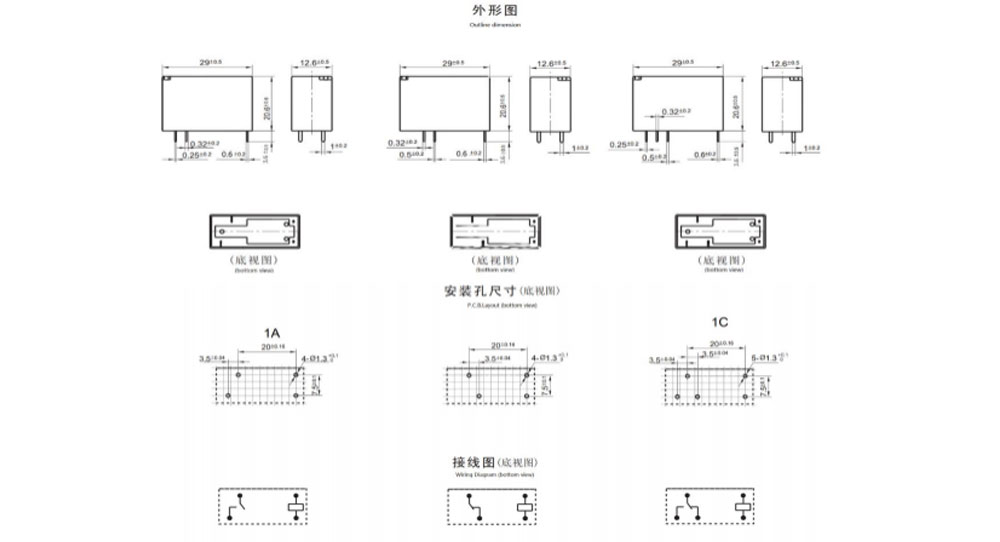

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

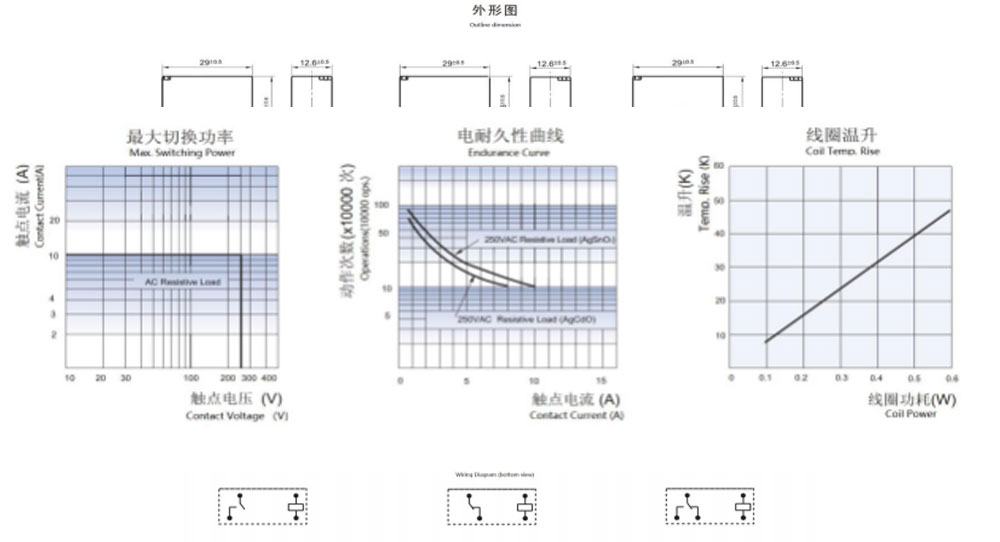

Krzywe charakterystyczne
Informacje o zamawianiu
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Typ: CYF1
2: Z H: Obciążenie wysokostykowe, 16 A. Bez H: Obciążenie standardowe, 10 A
3: Liczba biegunów: 1-1 biegun
4: Ustalenia kontaktowe: C Fom C ; H Od A; B Od B
5: Napięcie nominalne: 3,5,6,9, 12, 18,24,48 V DC
6: Kolor obudowy: T – przezroczysty, H – czarny, L – niebieski
7: Moc cewki: D-0,72W L-0,54W
8: Konstrukcja ochronna: zabezpieczona S-Flux,
Typ SH-Sealed, nadający się do prania
9: Parametr specjalny: typ zerowy
Litera lub cyfra — wymagania specjalne
Przekaźniki odporne na topnik nie mogą być stosowane w środowisku z zanieczyszczeniami takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce PCB nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Zastrzeżenie: Specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć właściwą pozycję do wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po montażu i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże za określenie, jakiego produktu należy użyć, odpowiada użytkownik.
