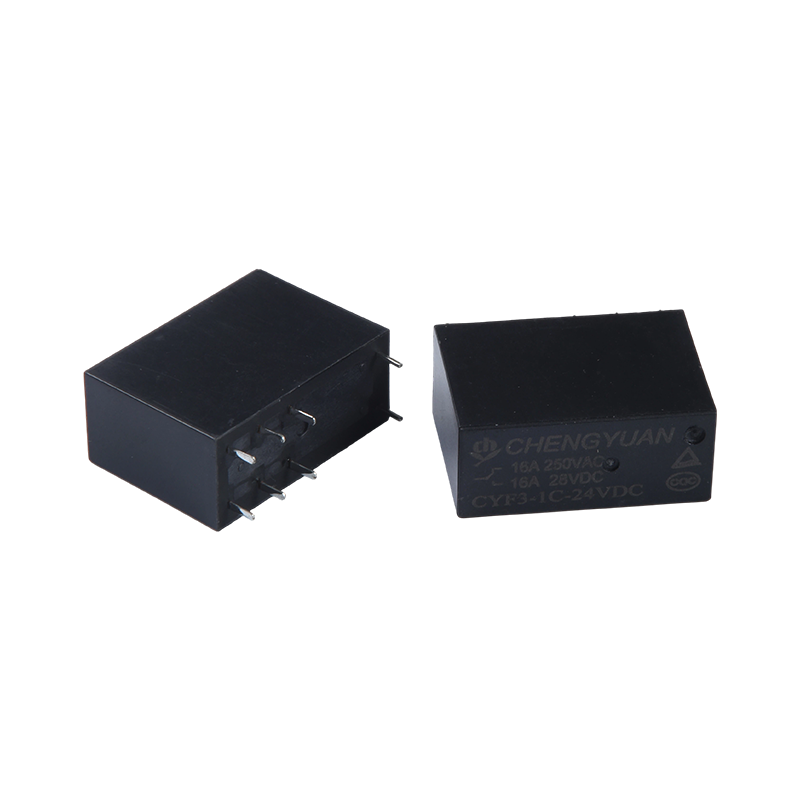

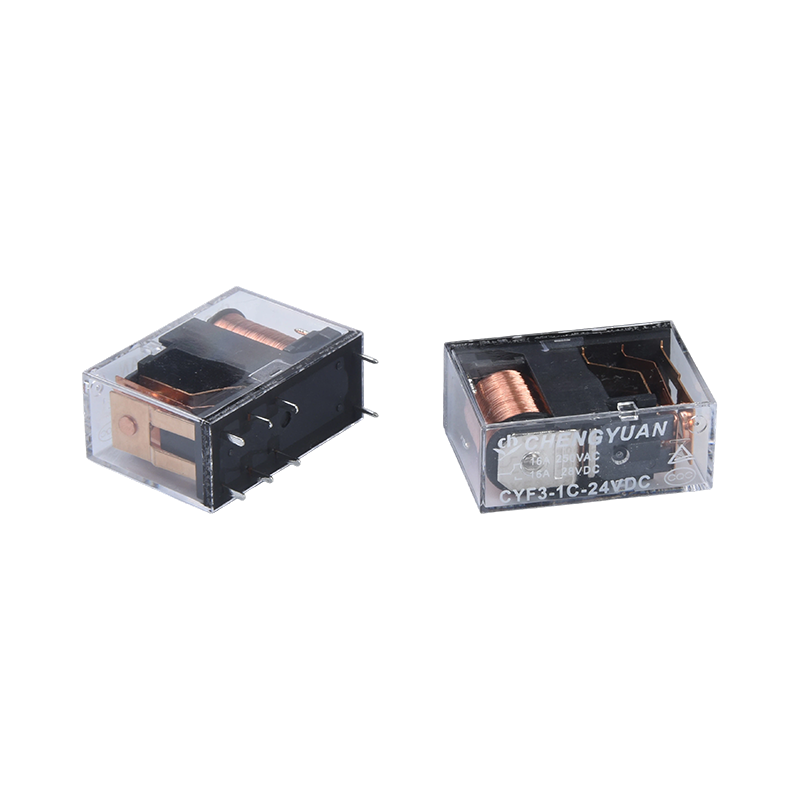

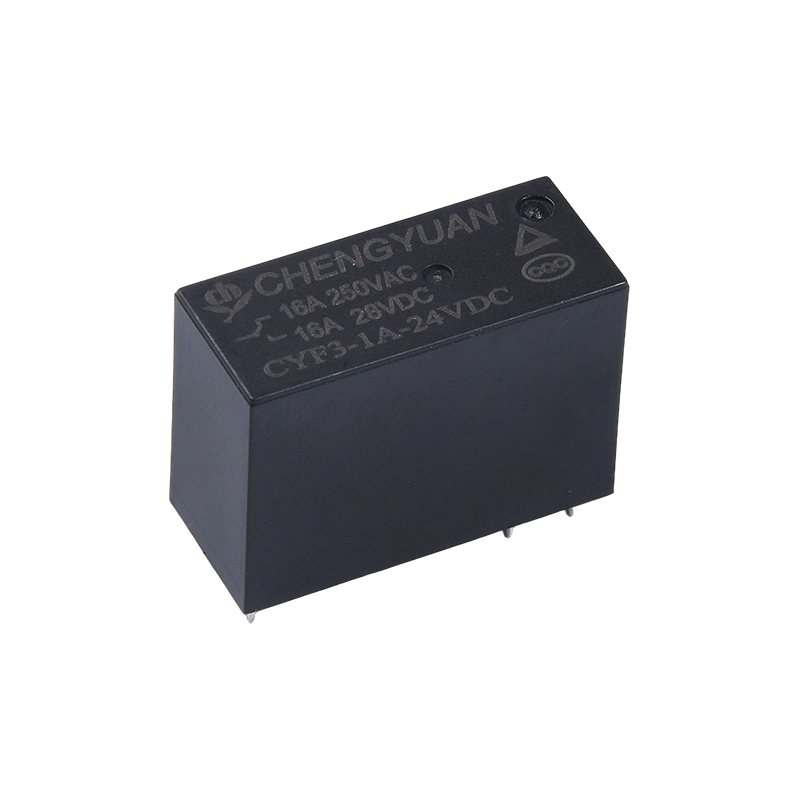

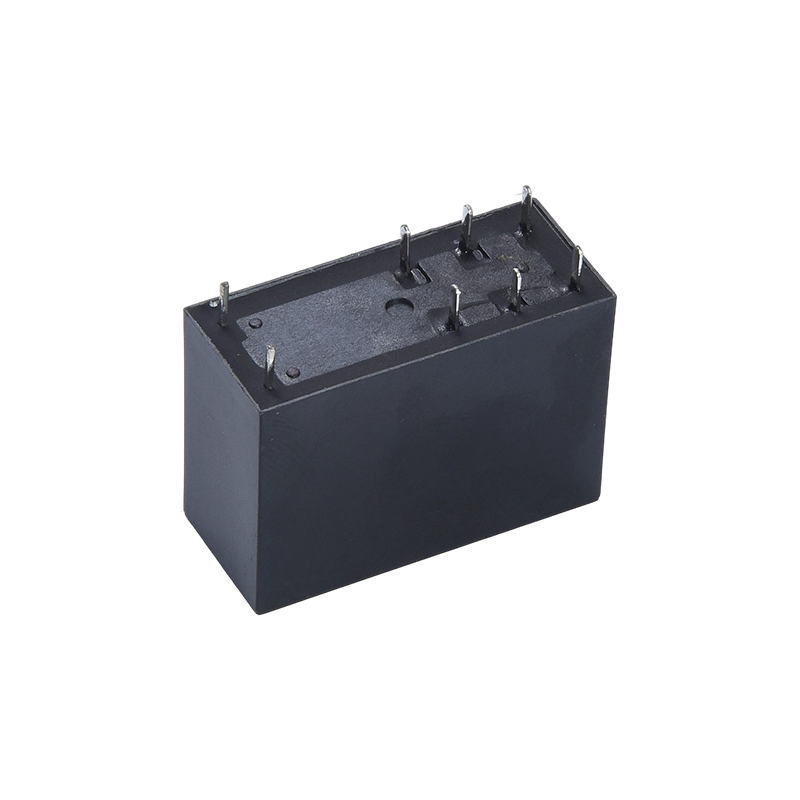

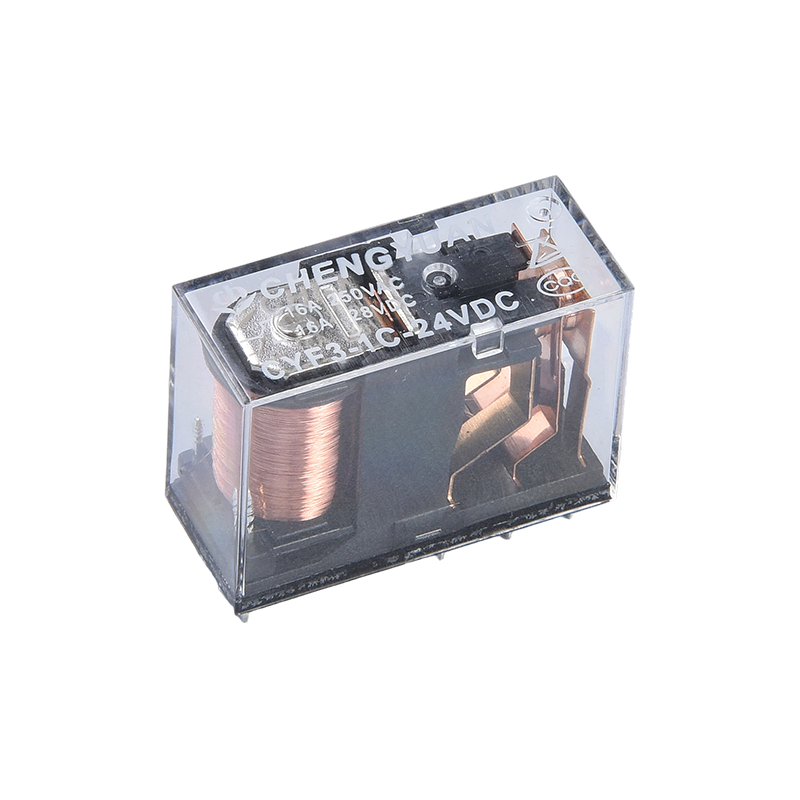

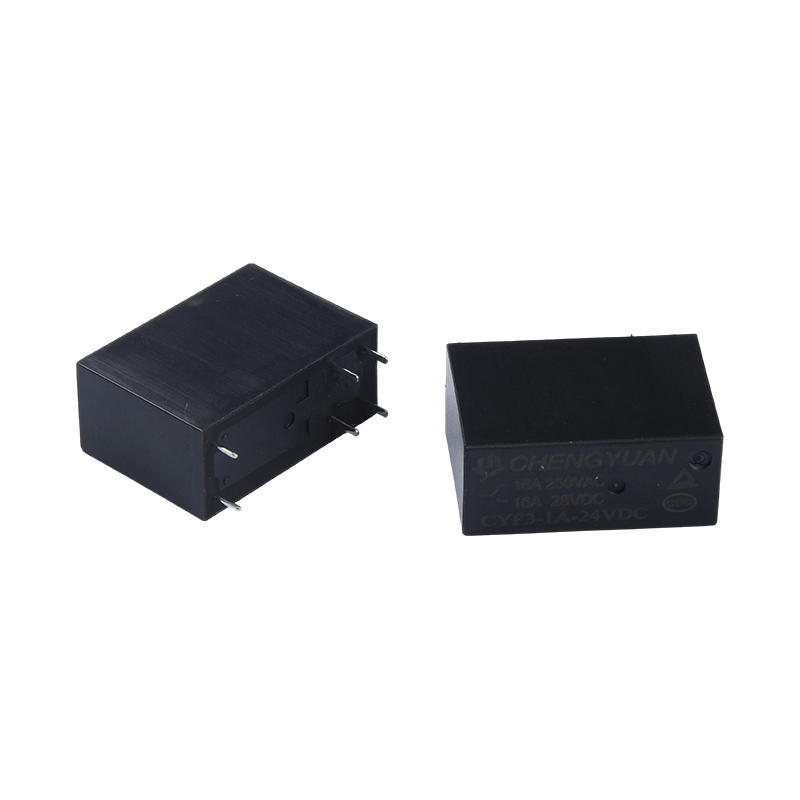

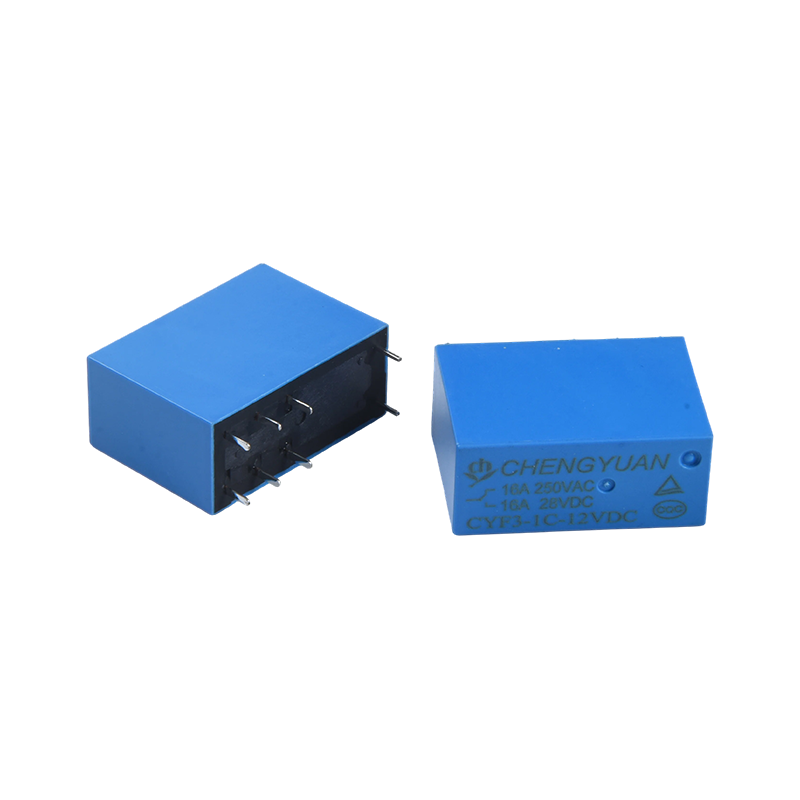

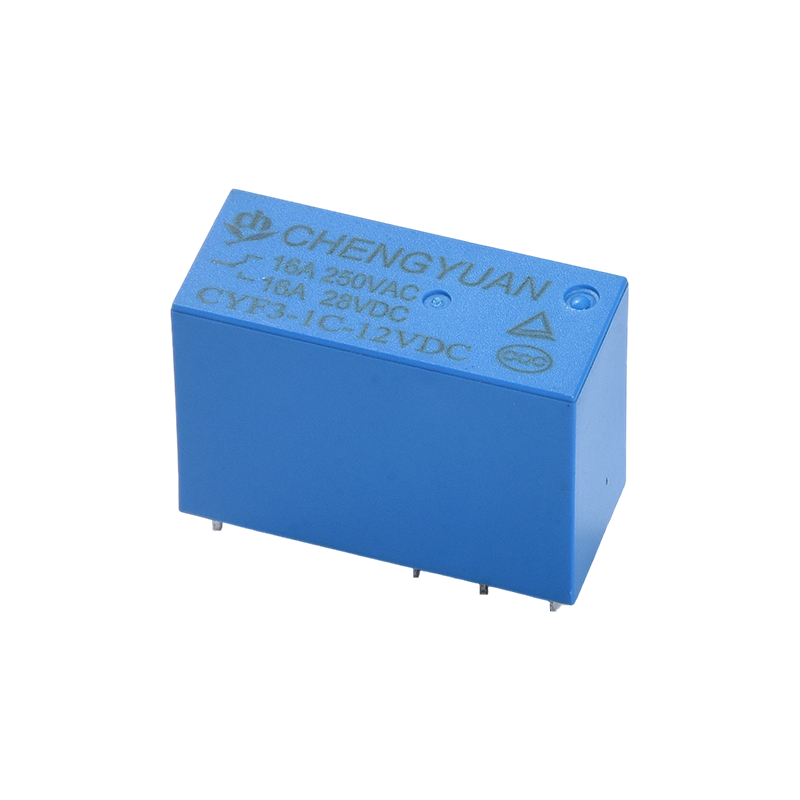

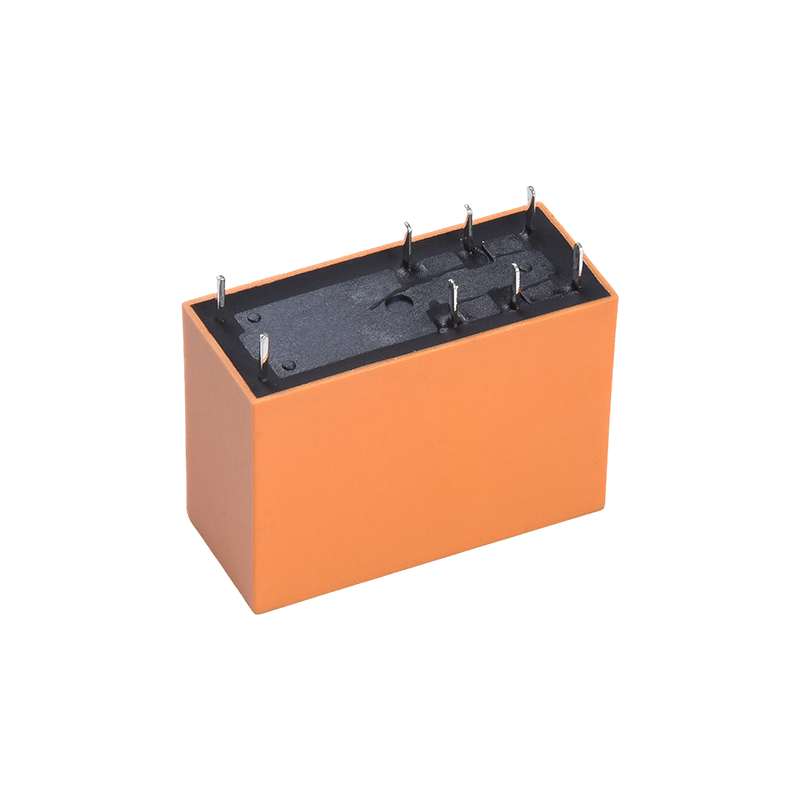

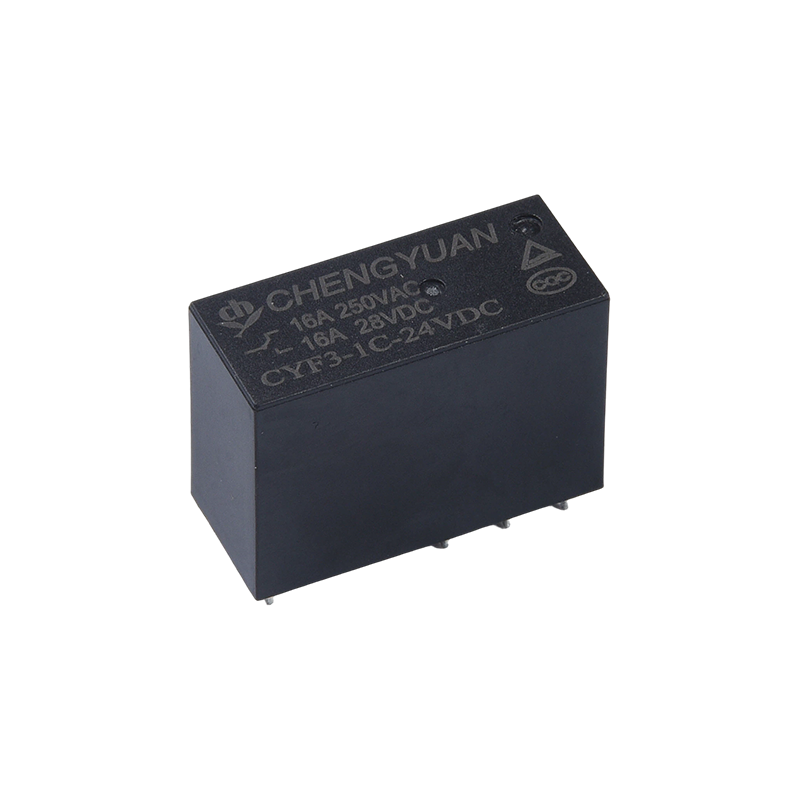

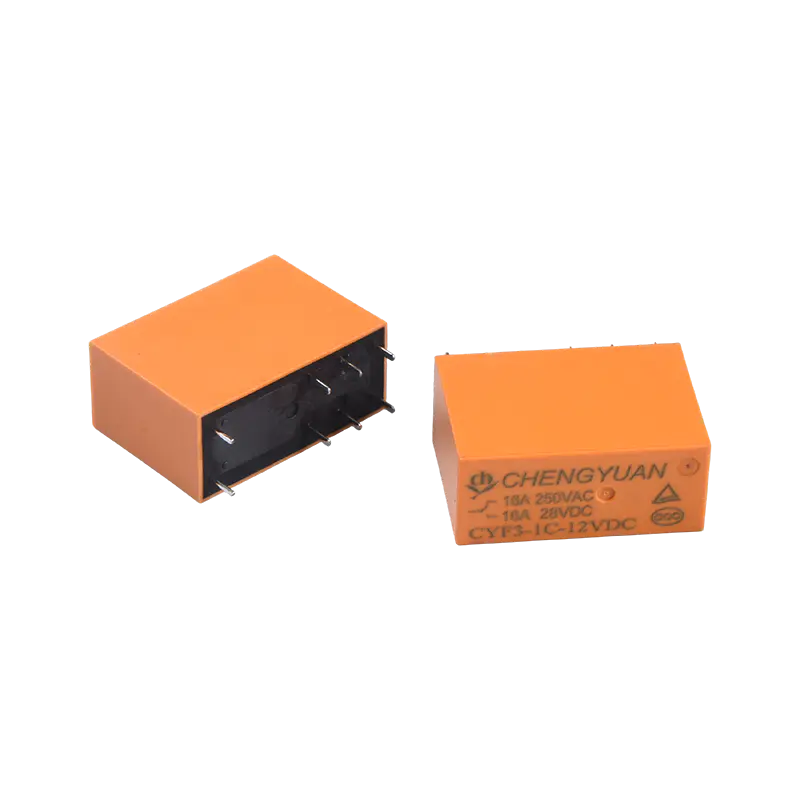

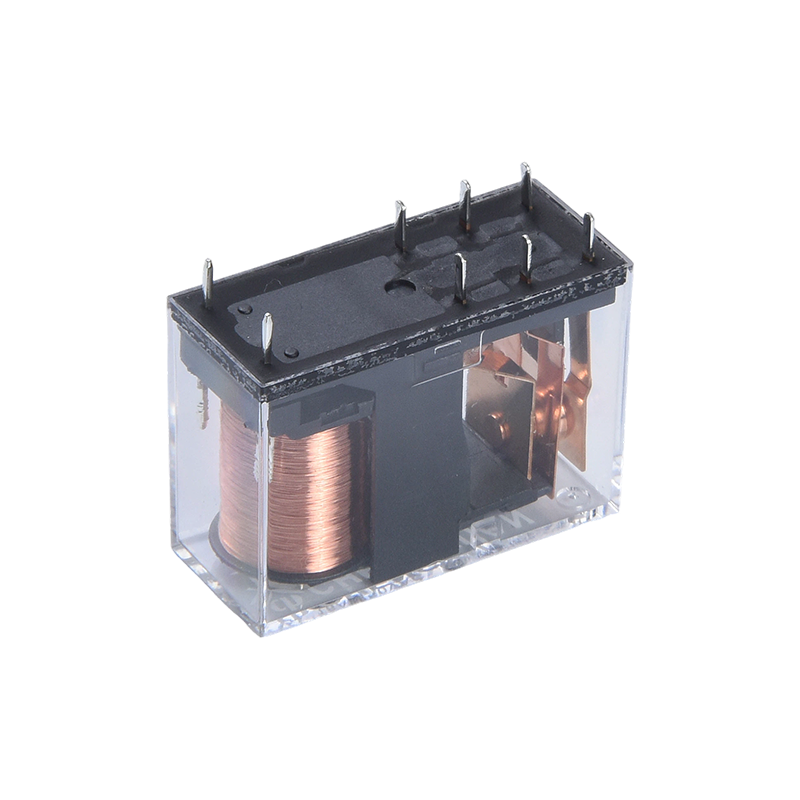

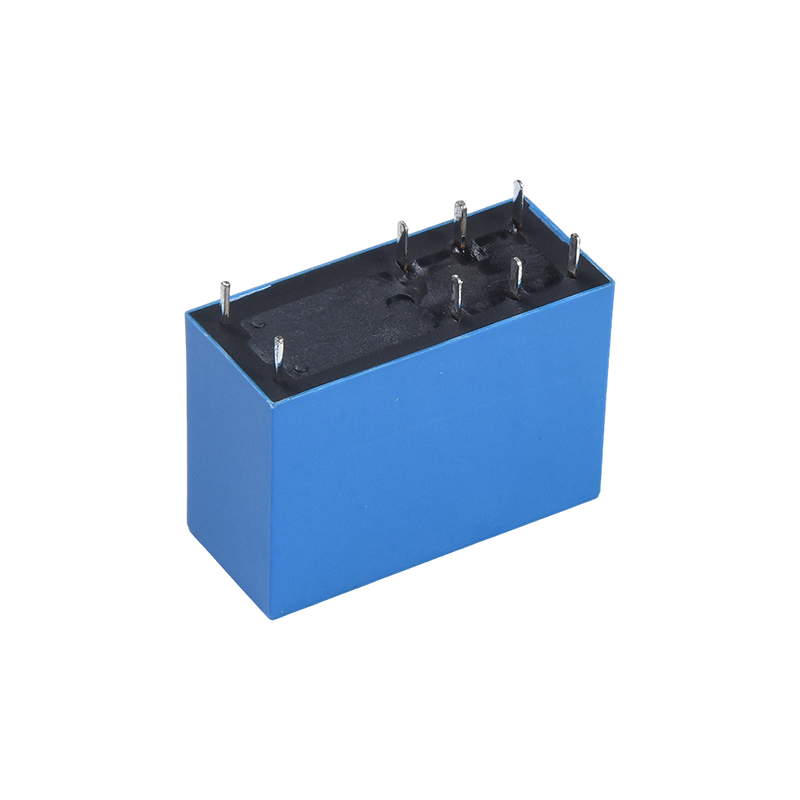

Szczegóły produktu:
Wysokie obciążenie i wytrzymałość dielektryczna: Zdolność przełączania styków do 17 amperów, wytrzymałość dielektryczna 5000 V pomiędzy cewką a stykami, odpowiednia do środowisk obwodów o dużym obciążeniu i wysokiej izolacji.
Kompaktowa konstrukcja: Mały rozmiar, odpowiedni do montażu na płytkach PCB o dużej gęstości, oszczędzający przestrzeń wewnętrzną w sprzęcie.
Szeroki zakres zastosowań: Nadaje się do sprzętu komunikacyjnego, systemów bezpieczeństwa, sprzętu biurowego i sprzętu gospodarstwa domowego, takiego jak klimatyzatory i kuchenki mikrofalowe. Stosowany również w automatyce przemysłowej, zasilaczach UPS, systemach elektrycznych obrabiarek i sterowaniu dźwiękiem.
Niezawodna konfiguracja styków: zapewnia wiele opcji obciążenia styków, w tym 2 zestawy 5A/8A i 1 zestaw konfiguracji 10A, 12A i 16A, spełniając potrzeby różnych obwodów automatycznego sterowania.
Obowiązujące środowisko:
Środowisko elektryczne: Odpowiednie do obwodów sterowania mikrozasilaniem z częstym przełączaniem napięcia sterującego i prądu obciążenia.
Środowisko fizyczne: Można je instalować w układach PCB o ograniczonej przestrzeni i dużej gęstości, powszechnie spotykanych w różnych elektrycznych tablicach kontrolnych.
Warunki pracy: Odpowiednie do większości wewnętrznych środowisk elektrycznych i urządzeń przemysłowych, powszechnie spotykanych w dobrze wentylowanych miejscach, bez silnych wibracji.
Zgodne systemy: Można je zintegrować z systemami automatycznego sterowania, zarządzania energią i alarmami bezpieczeństwa, aby uzyskać niezawodną izolację obwodów i kontrolę przełączania.
Dane kontaktowe
| Wpisz | CYF3 |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A 16 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 16A250VAC/17A 277VAC |
| Maks. prąd przełączający | 16A |
| Maks. napięcie przełączające | 277VAC |
| Maks. moc przełączania | 4709VA |
| Min. przełączanie obciążenia | 6V 1A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 15 ms (Brak diody) |
| Czas zwolnienia | Maks. 5 ms (Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 1000VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 5000VAC, 50/60 Hz przez 1 min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min |
| Niszczycielskie | 10G Min |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około. 14g |
| Dane cewki (przy 20 ℃) |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 3 | 240 | 12.5 | Około 0,72 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Około 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Dane pokazane powyżej są wartościami początkowymi. Nie przykładaj maksymalnego dopuszczalnego napięcia na cewkę na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

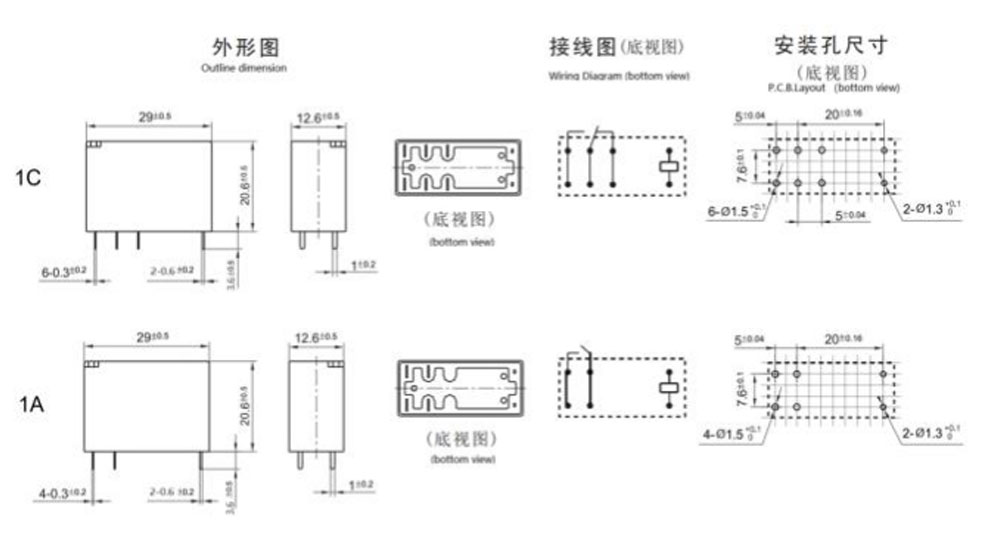

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

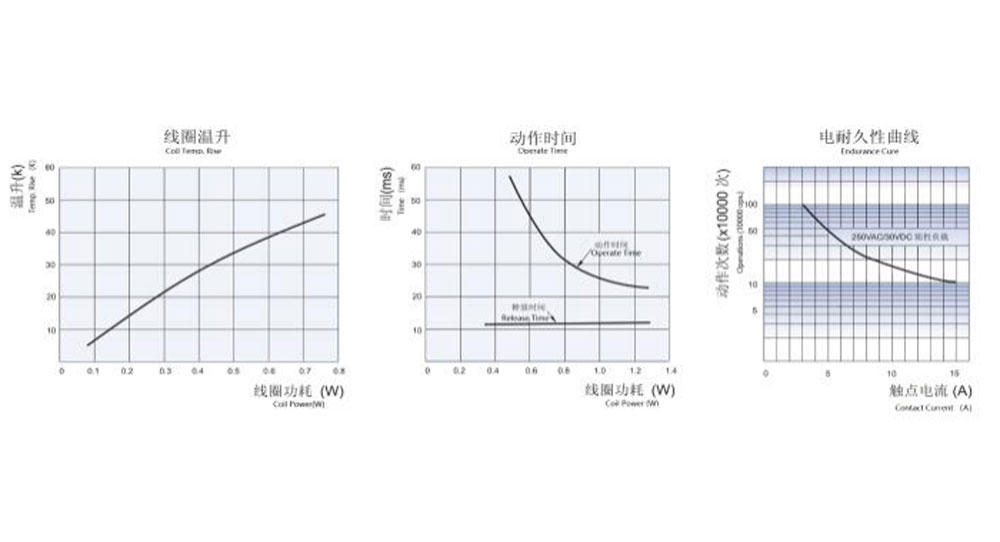

Krzywe charakterystyczne
Informacje o zamawianiu
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYF3
2: Liczba biegunów: 1-1biegun
3: Ustalenie kontaktu: C Od C ; H Od A ; B Od B
4: Napięcie znamionowe: 3,5,6,9,12,18,24,48 V DC
5: Kolor obudowy: T – przezroczysty, H-czarny, L-niebieski
6: Cewka Pwor: D-0,72W L-0,54W
7: Konstrukcja ochronna: zabezpieczona S-Flux,
Typ SH-Sealed, nadający się do prania
8: Parametr specjalny: typ zerowy
Litera lub cyfra — wymagania specjalne
Przekaźniki odporne na topnik nie mogą być stosowane w środowisku z zanieczyszczeniami takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce PCB nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Zastrzeżenie: Specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć właściwą pozycję do wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po montażu i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże za określenie, jakiego produktu należy użyć, odpowiada użytkownik.
