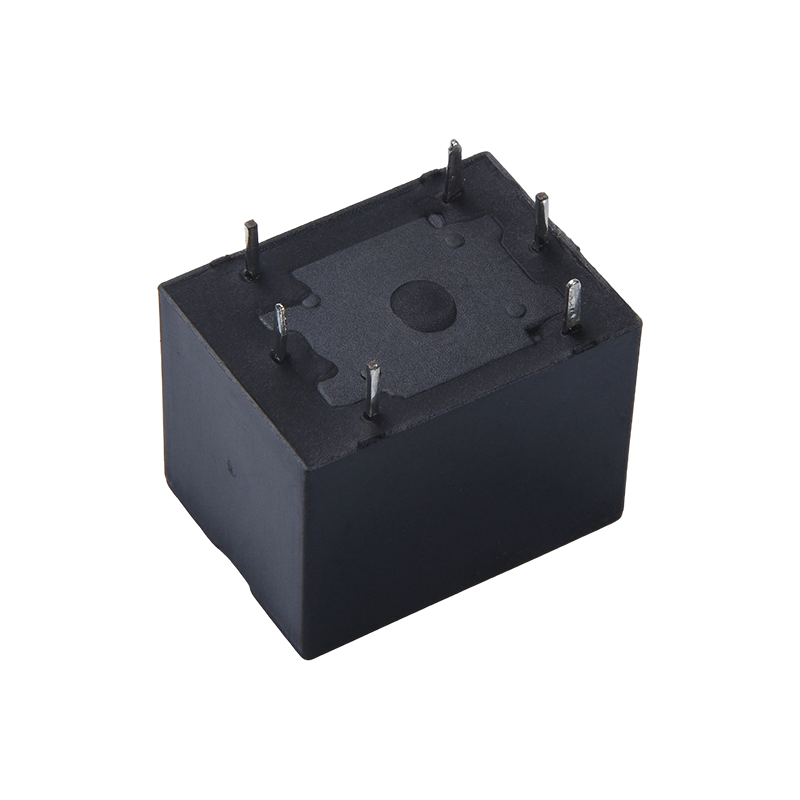

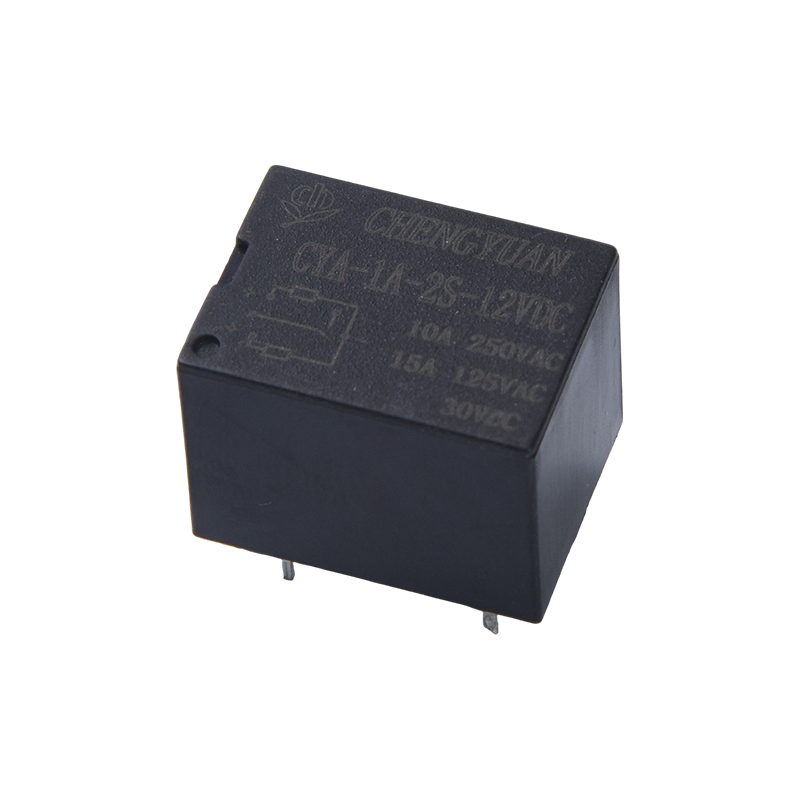

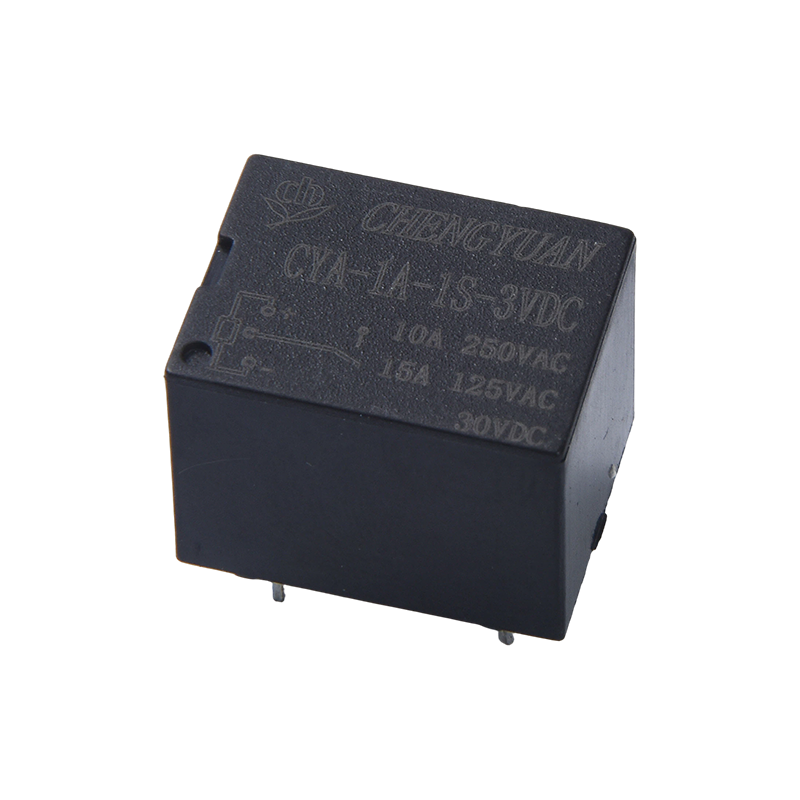

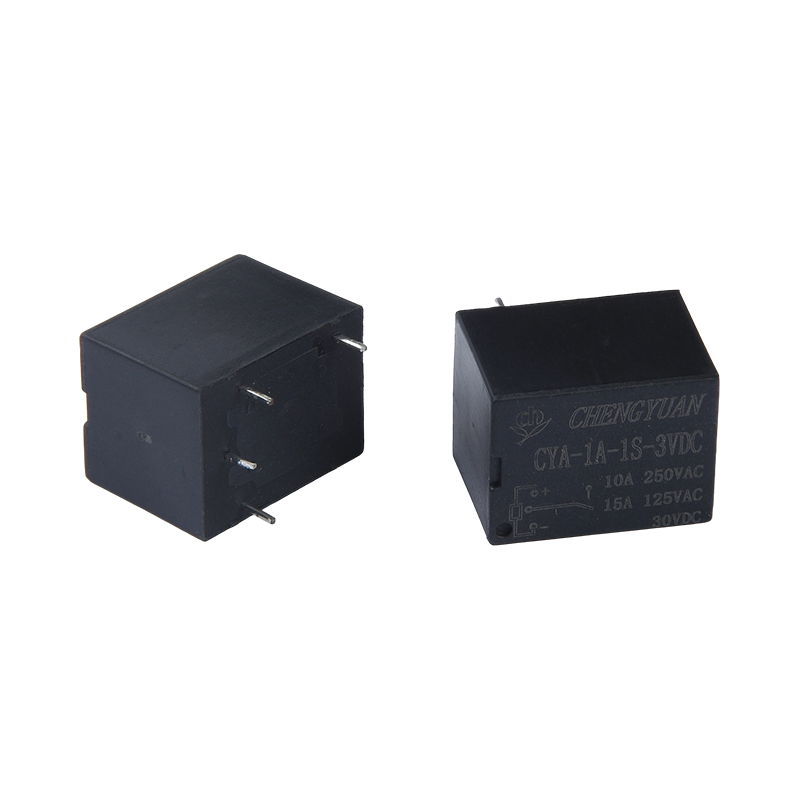

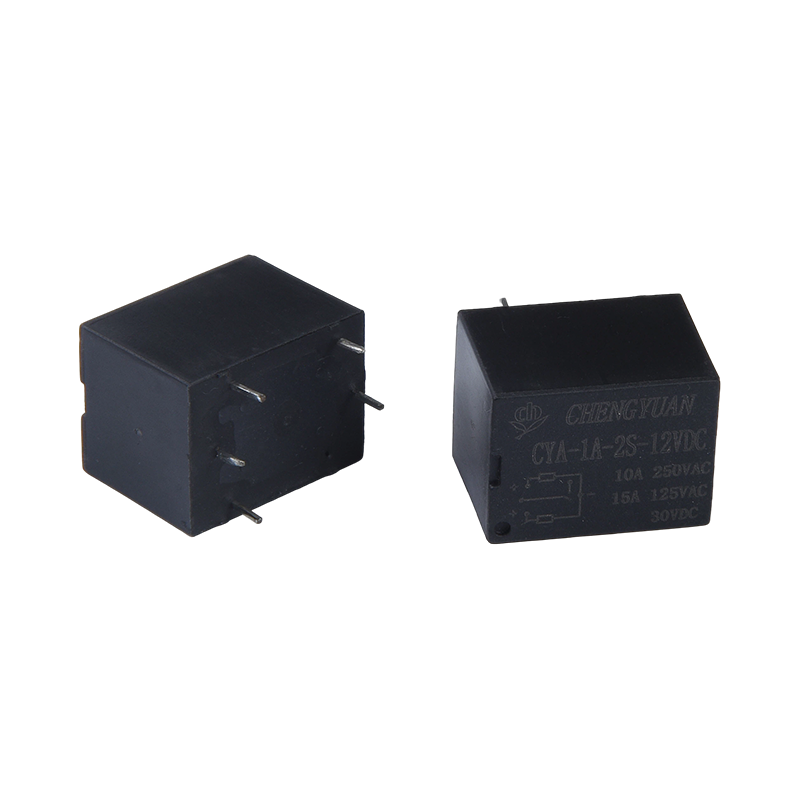

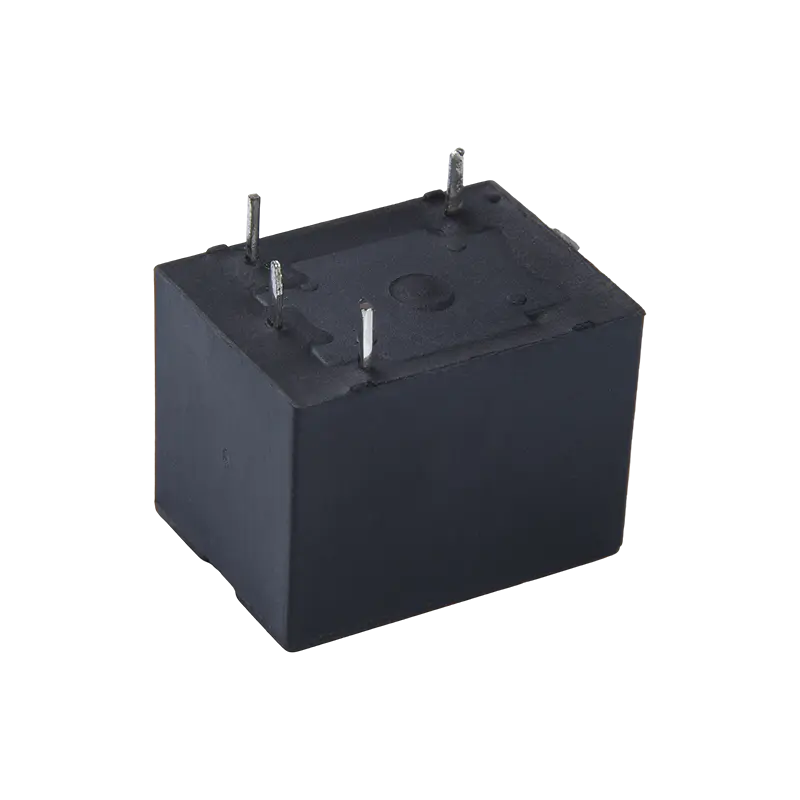

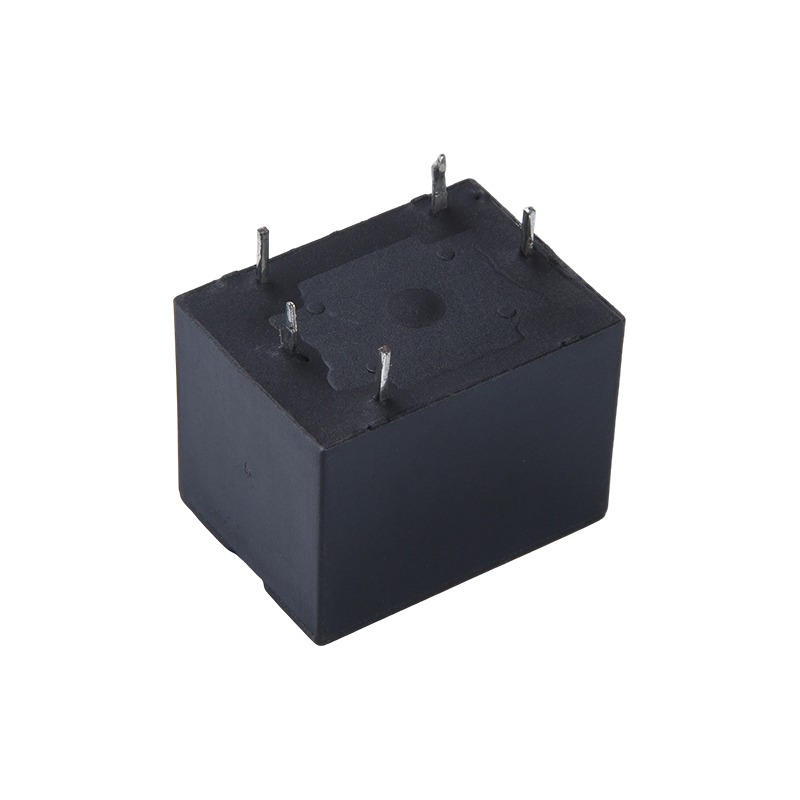

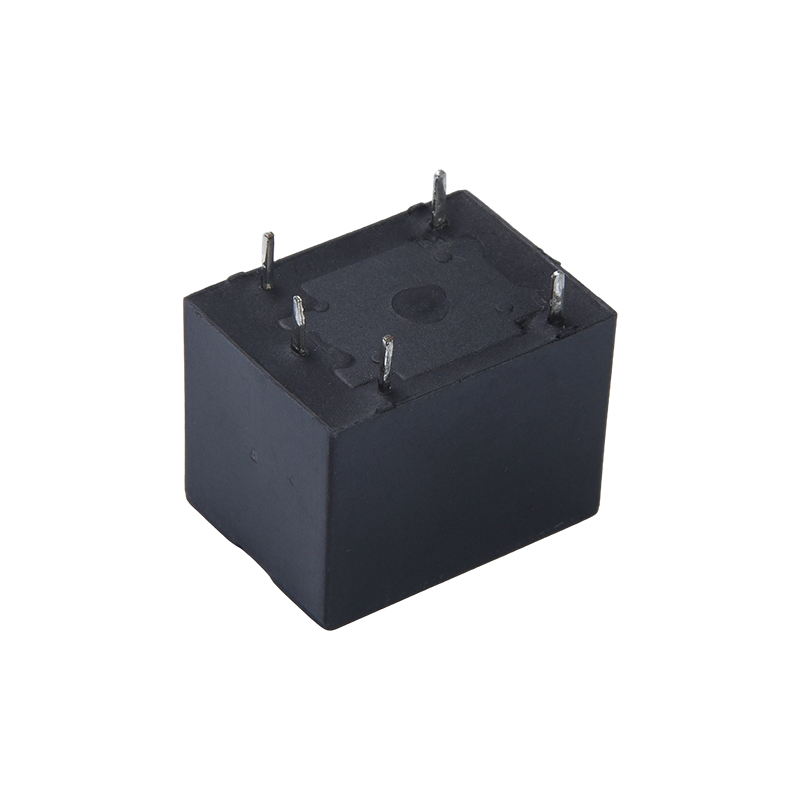

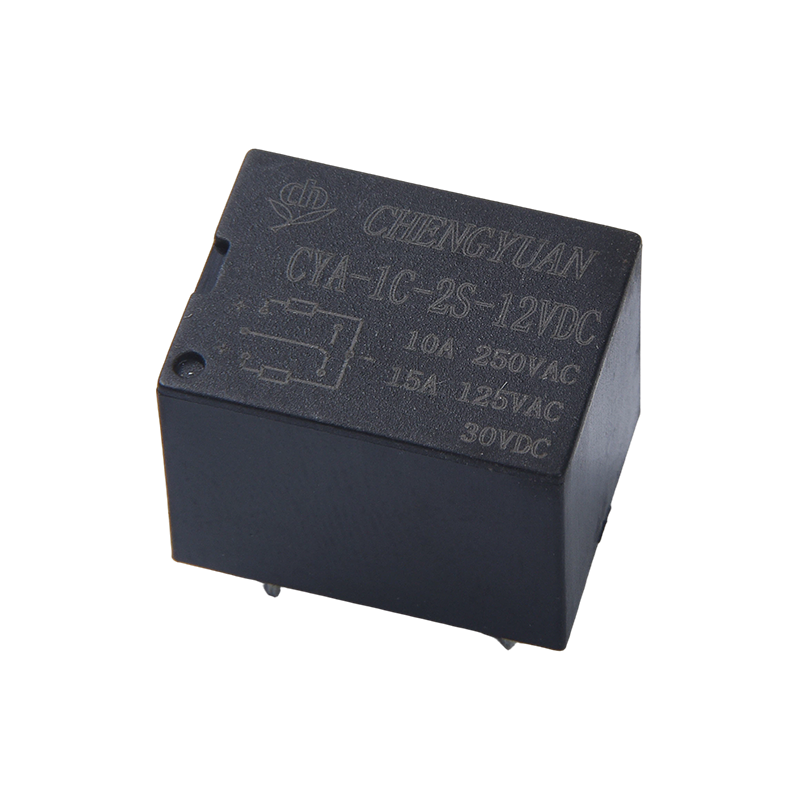

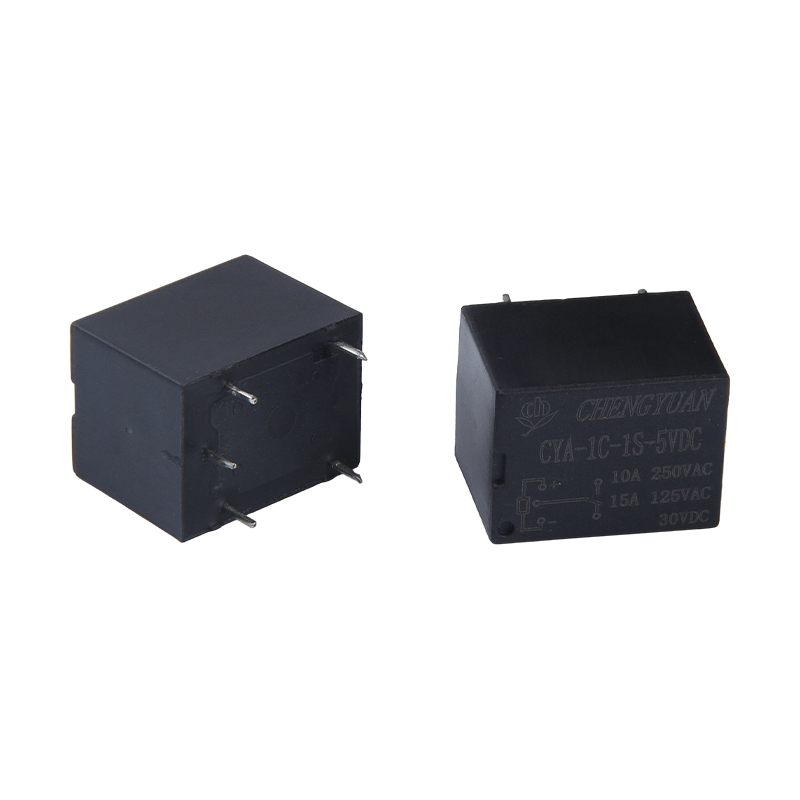

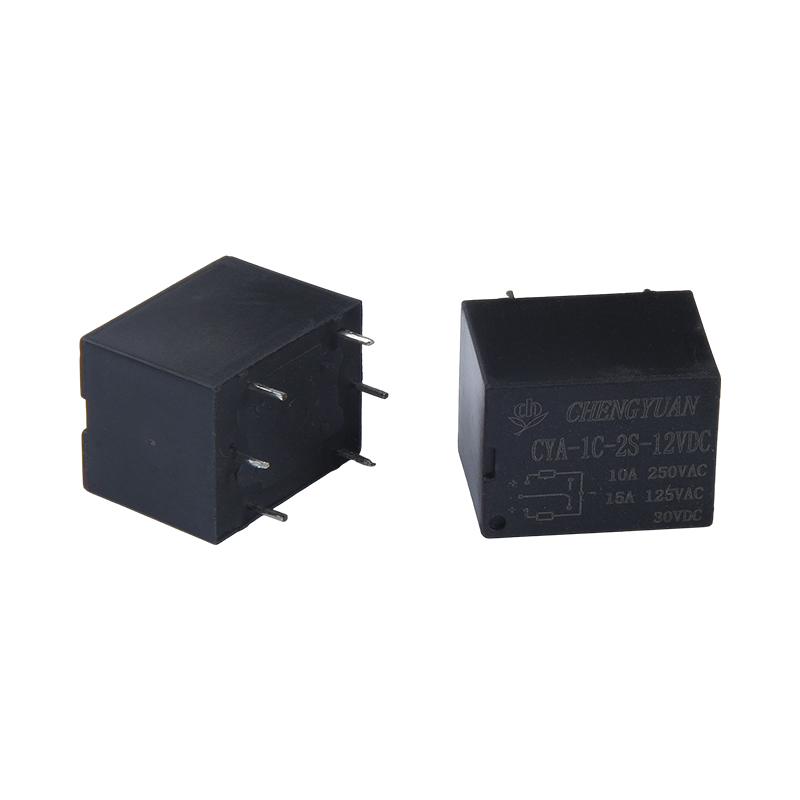

I. Funkcje
1. Formularz kontaktowy: zapewnia jeden normalnie otwarty i jeden formularz kontaktowy przełączający, aby spełnić różne wymagania projektowe obwodów.
2. Charakterystyka instalacji: Wykorzystuje standardowe styki płytki drukowanej do łatwego montażu na płytce drukowanej, odpowiednie do zautomatyzowanych procesów montażu;
3. Opcje pakowania: Dostępne są dwie opcje pakowania: uszczelnione tworzywem sztucznym i odporne na lutowanie, aby spełnić różne wymagania środowiskowe.
4. Struktura rdzenia: wykorzystuje strukturę zatrzasku magnetycznego z pojedynczą lub podwójną cewką, aby zapewnić długoterminowe utrzymanie stanu po awarii zasilania.
II. Podstawowe funkcje i obowiązujące scenariusze
1. Funkcja podstawowa: Zapewnia przełączanie obwodów przy zerowej mocy, zapewnia automatyczne przełączanie i izolację sygnału oraz utrzymuje bieżący stan po wyłączeniu zasilania sterującego, odpowiedni do zastosowań wymagających długotrwałego utrzymywania.
2. Pole inteligentnej sieci: ma zastosowanie w scenariuszach takich jak pomiar energii elektrycznej i przełączniki zdalnego sterowania, umożliwiając precyzyjne sterowanie niskim poborem mocy;
3. Nowe pole energetyczne: Można je stosować w nowych urządzeniach energetycznych, takich jak falowniki słoneczne, zapewniając stabilny stan obwodu.
4. Pola przemysłowe i domowe: odpowiednie do automatyki przemysłowej, inteligentnych domów, sterowania oświetleniem i innych scenariuszy;
5. Pole oprzyrządowania: ma zastosowanie do połączeń sterujących obwodami różnych przyrządów i mierników. III. Wykorzystanie podstawowych zalet
1. Zaleta zerowego zużycia energii: Utrzymuje bieżący stan po awarii zasilania, osiągając przełączanie zerowego zużycia energii, odpowiednie do zastosowań o niskim poborze mocy.
2. Wysoka zdolność przełączania styków: obciążenie przełączania styków 15 A, odpowiednie do potrzeb sterowania średnią i dużą mocą;
3. Elastyczna instalacja i wybór: bardzo mały rozmiar, standardowe piny PCB i wiele opcji obudów, odpowiednie do gęstej instalacji i różnych środowisk;
4. Zgodność środowiskowa: Zgodny ze standardami RoHS, spełniający wymagania dotyczące produktów przyjaznych dla środowiska;
5. Specyfika mocnej sceny: szczególnie odpowiednia do scenariuszy zdalnego sterowania i długoterminowej konserwacji, charakteryzująca się wyjątkową wszechstronnością i praktycznością.
Parametry kontaktowe
| Konfiguracja kontaktu | 1A | 1C |
| Opór kontaktowy | 100 mΩ (1A 6VDC) |
| Materiał kontaktowy | AgSnO₂, AgCdO |
| Obciążenie stykowe (rezystancyjne) | 10A 277VAC/28VDC |
| Maksymalne napięcie przełączania | 277VAC/30VDC |
| Maksymalny prąd przełączania | 15A | 10A |
| Maksymalna moc przełączania | 2500VA |
| Trwałość mechaniczna | 1×10⁷ cykli |
| Trwałość elektryczna | 5×10⁴ cykli |
| Parametr | Specyfikacja |
| Rezystancja izolacji | 100MΩ (500VDC) |
| Napięcie wytrzymywane dielektrykiem | Między kontaktem a cewką | 1500VAC przez 1min |
| Między otwartymi kontaktami | 750VAC przez 1min |
| Czas działania (przy napięciu znamionowym) | ≤5ms |
| Czas zwolnienia (przy napięciu znamionowym) | ≤5ms |
| Szok | Stabilność | 100m/s² (10g) |
| | Siła | 1000m/s² (100g) |
| Wibracje | 10 Hz ~ 55 Hz, podwójna amplituda 1,5 mm |
| Wilgotność | 35% ~ 85% wilgotności względnej |
| Zakres temperatur | -40°C ~ 85°C |
| Typ terminala | Typ PCB |
| Waga | Około 10g |
| Rodzaj opakowania | Typ z uszczelnieniem z tworzywa sztucznego, typ odporny na lutowanie |
Uwagi:
(1) Wszystkie powyższe wartości są wartościami początkowymi;
Sztafeta Shengyuan
Parametry cewki
| Znamionowa moc cewki | Pojedyncza cewka ≤550 mW |
| Podwójna cewka ≤750 mW |
Tabela specyfikacji cewki 23 ℃
| Napięcie znamionowe (VDC) | Ustaw/Zresetuj napięcie (VDC) | Szerokość impulsu (ms) | Rezystancja podwójnej cewki (Ω±10%) | Rezystancja pojedynczej cewki (Ω±10%) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9,00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Certyfikaty bezpieczeństwa
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7,5A 250VAC cos phi=1 7,5 A 14 V DC L/R=0 ms |
| 1C | 7,5A 250VAC cos phi=1 7,5 A 14 V DC L/R=0 ms |
Przykład oznaczenia zamówienia
Model przekaźnika(1)CYA
Napięcie cewki 3 5 6 9 12 18 24 48VDC
Formularz kontaktowy 1A: Jeden zestaw normalnie otwartych 1C: Jeden zestaw przełączający
Cewka 1S: pojedyncza cewka 2S: podwójna cewka
Materiał styku T: AgSnO2, Brak: AgCdO
Uwagi: (1) W środowisku zawierającym szkodliwe gazy takie jak H2S, SO2, NO2 itp. zaleca się stosowanie produktów uszczelnionych tworzywem sztucznym, po czym należy przeprowadzić testy i potwierdzenie rzeczywistego użytkowania; gdy nie jest wymagane ogólne czyszczenie, jest to zalecane
Zaleca się nadanie pierwszeństwa produktom odpornym na topnik;
(2) Ten produkt jest produktem przyjaznym dla środowiska. Podczas składania zamówienia prosimy o zaznaczenie odpowiedniego numeru funkcji, gdzie (551) oznacza zgodność z dyrektywą RoHS (styki zawierają kadm), a (555) oznacza zgodność z dyrektywą RoHS (styki nie zawierają kadmu).
