Zalety produktu:
• Zerowy pobór mocy statycznej: Dzięki zastosowaniu zasady zatrzasku magnetycznego stan styków jest utrzymywany bez ciągłego zasilania po aktywacji, co znacznie zmniejsza zużycie energii w trybie gotowości.
• Duże obciążenie, kompaktowa konstrukcja: Maksymalna zdolność przełączania styków 16 A w bardzo małej obudowie, oferująca wysoką gęstość mocy i oszczędność miejsca na płytce drukowanej.
• Pamięć stanu wyłączenia: Położenie styków pozostaje niezmienione po zaniku zasilania, a stan pierwotny jest utrzymywany bez konieczności jazdy po przywróceniu zasilania, odpowiedni dla obwodów rezerwowych lub blokad bezpieczeństwa.
Funkcje:
• Maksymalna zdolność przełączania styków 16A
• Dostępne w konfiguracji ze stykami przełącznymi jednobiegunowymi i dwubiegunowymi

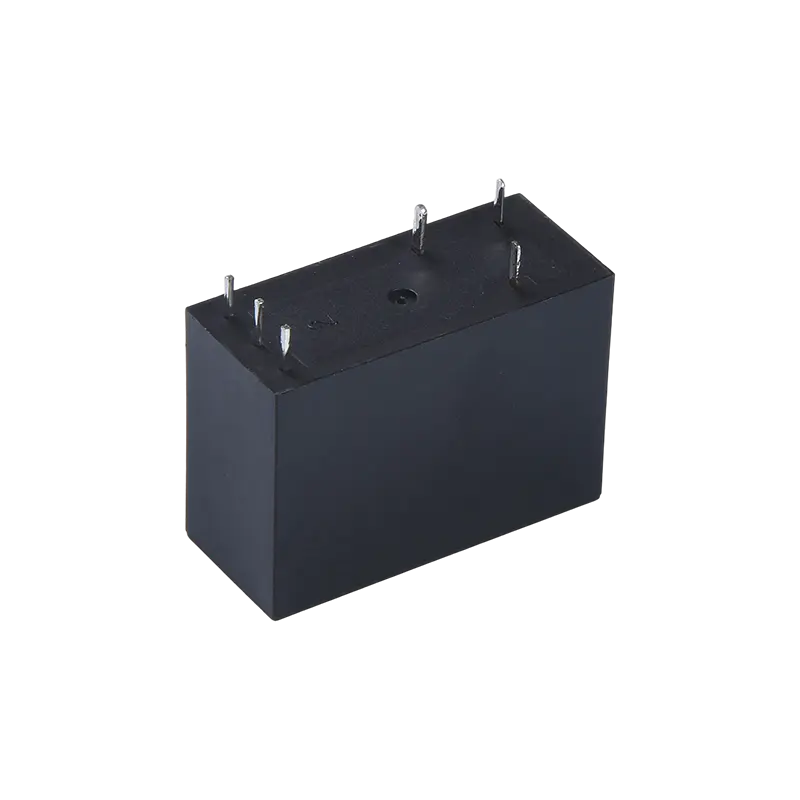

• Bardzo mały rozmiar, standardowe piny PCB
• Dostępne w wersji uszczelnionej i odpornej na topnik
• Produkt przyjazny dla środowiska (zgodny z ROHS)
• Wymiary: (28,9*12,6*20,6)mm
Główne zastosowania:
• Inteligentne liczniki i zarządzanie energią: Stosowane do zdalnego sterowania przełączaniem liczników przedpłaconych i inteligentnych wyłączników automatycznych, osiągające niskie zużycie energii dzięki zatrzaskowi magnetycznemu.
• Urządzenia energooszczędne: Zintegrowane z głównym sterowaniem zasilaniem urządzeń, takich jak klimatyzatory i podgrzewacze wody, w celu zmniejszenia zużycia energii w trybie gotowości i spełnienia standardów efektywności energetycznej.
• Zasilacze bezprzerwowe i magazyny energii: Stosowane w wyjściowych obwodach przełączających zasilaczy UPS i falowników fotowoltaicznych, zapewniając ciągłość systemu poprzez utrzymanie stanu podczas przerw w dostawie prądu.
• Systemy bezpieczeństwa i ochrony przeciwpożarowej: Stosowane w systemach alarmowych i obwodach sterowania oświetleniem awaryjnym, aby zapewnić niezawodny stan przełącznika podczas nagłych awarii zasilania.
Parametry kontaktu
| Konfiguracja kontaktu | 1A/1C | 2A/2C |
| Opór kontaktowy | < 50 mΩ (1A 6VDC) |
| Materiał kontaktowy | AgSnO₂,AgCdO |
| Obciążenie stykowe (rezystancyjne) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Maksymalne napięcie przełączania | 250VAC/28VDC |
| Maksymalny prąd przełączania | 20A/16A/10A | 8A/5A |
| Maksymalna moc przełączania | 5000VA/480W | 1200VA/150W |
| Trwałość mechaniczna | 1×10⁷ cykli |
| Trwałość elektryczna | 1×10⁵ cykli |
Parametry cewki
| Znamionowa moc cewki - | Pojedyncza cewka 540 mW |
| Podwójna cewka ≦1 W (moc różni się w zależności od specyfikacji) |
| Wzrost temperatury cewki | 26°C (47°F) przy napięciu znamionowym |
| Maksymalna temperatura | 130°C (266°F) |
Tabela specyfikacji cewki
| Napięcie znamionowe (VDC) | Ustaw/Zresetuj napięcie (VDC) | Szerokość impulsu (ms) | Rezystancja podwójnej cewki (Ω±10%) | Rezystancja pojedynczej cewki (Ω±10%) |
| Cewka 1 | Cewka 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Parametry wydajności
| Rezystancja izolacji | 100MΩ (500VDC) |
| Napięcie wytrzymywane dielektrykiem | Między kontaktem a cewką | 5000VAC przez 1min |
| Między otwartymi kontaktami | 750VAC przez 1min |
| Czas działania (przy napięciu znamionowym) | ≤10ms |
| Czas zwolnienia (przy napięciu znamionowym) | ≤5ms |
| Szok | Stabilność | 100m/s² (10g) |
| Siła | 1000m/s² (100g) |
| Wibracje | 10 Hz ~ 55 Hz, podwójna amplituda 1,5 mm |
| Wilgotność | 35% ~ 85% wilgotności względnej |
| Zakres temperatur | -40°C ~ 85°C |
| Typ terminala | Typ PCB |
| Waga | Około 10g |
| Rodzaj opakowania | Typ z uszczelnieniem z tworzywa sztucznego, typ odporny na lutowanie |
Certyfikaty bezpieczeństwa
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28 V prądu stałego |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos fi=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28 V prądu stałego |
| 2A/2C | 8A250VAC cos fi=1 8A 28/R=0ms |
Przykład oznaczenia zamówienia

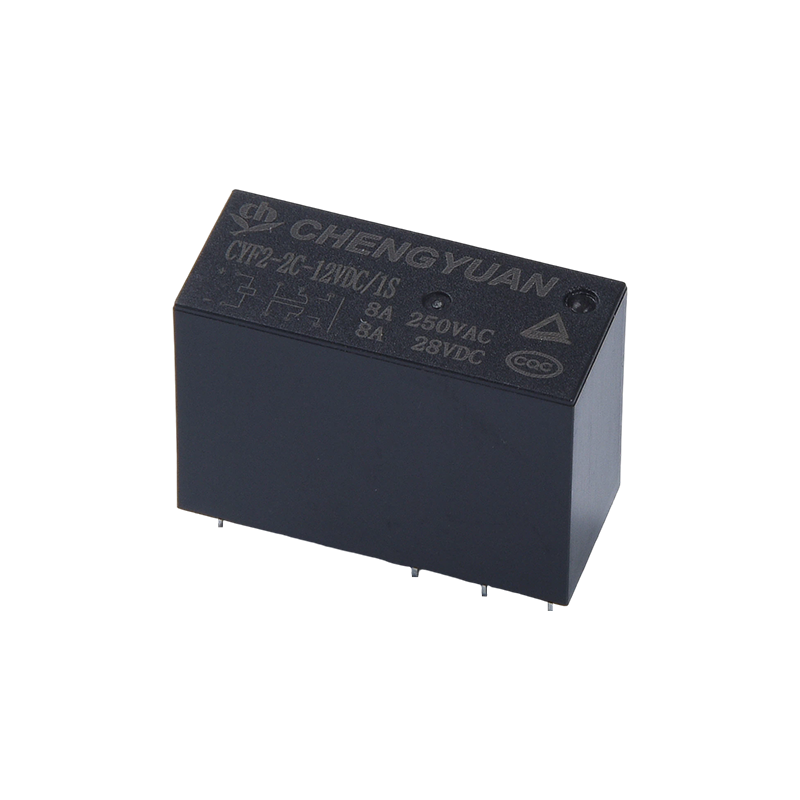

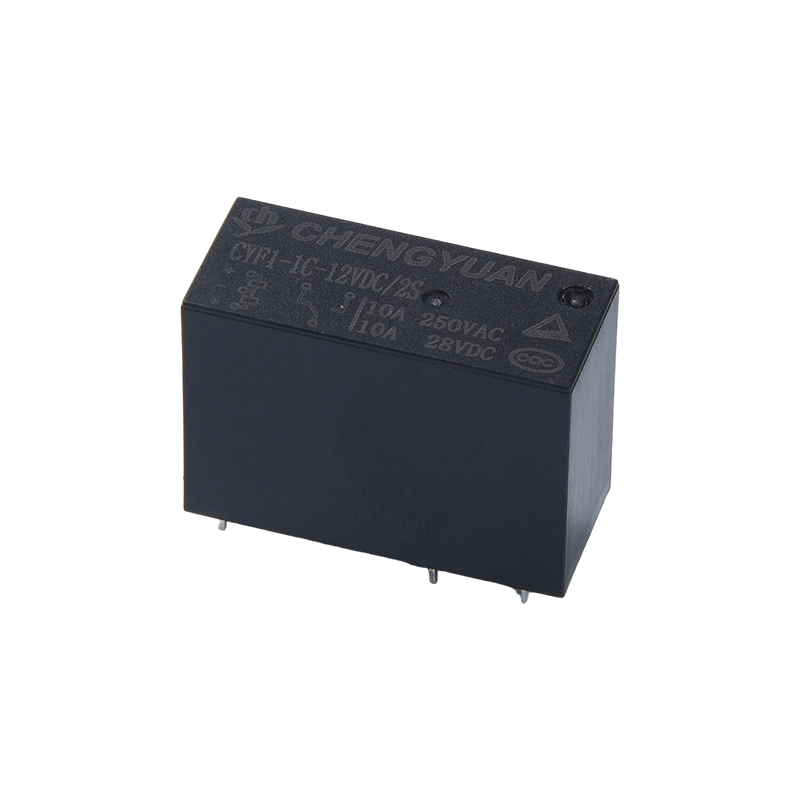

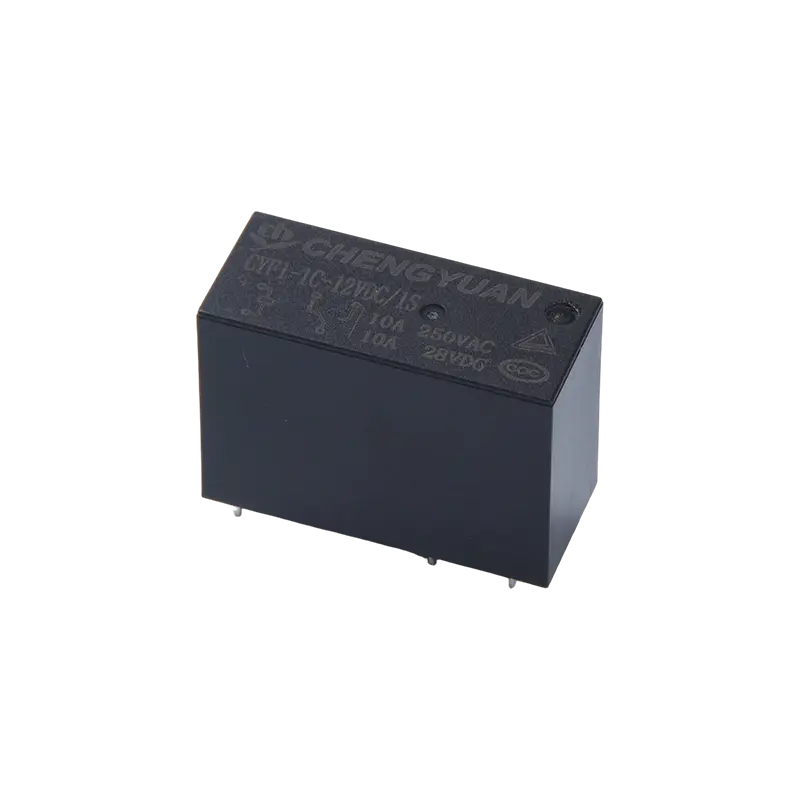

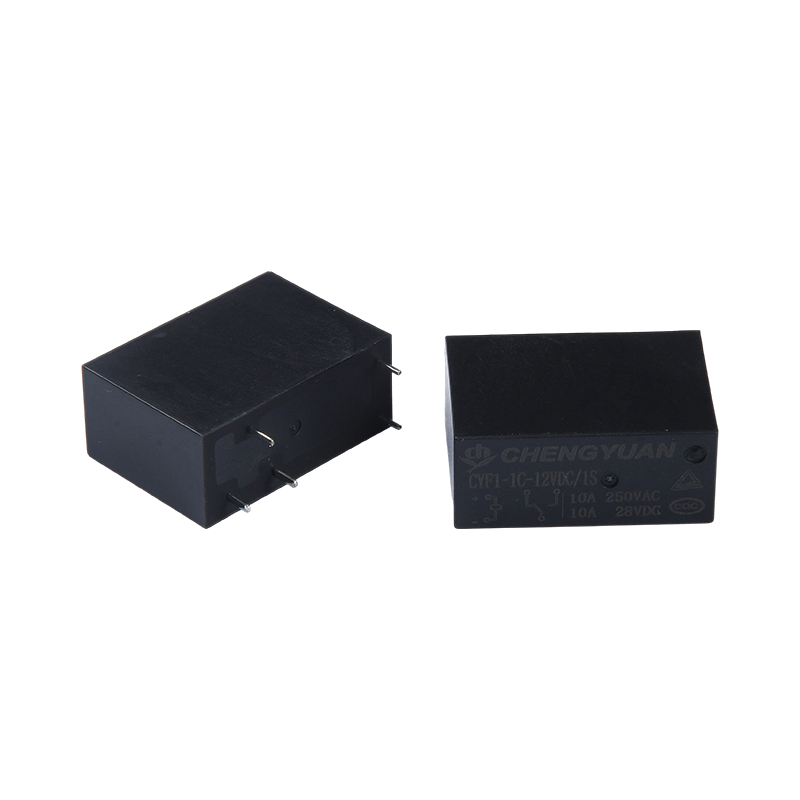

Model przekaźnika CYF
Napięcie cewki 5 6 9 12 18 24 48 VDC
Formularz kontaktowy 1A: jedna grupa normalnie otwartych, 1C: jedna grupa konwersji, 2A: dwie grupy normalnie otwartych, 2C dwie grupy konwersji
Cewka 1S: pojedyncza cewka 2S: podwójna cewka
Materiał styku T: AgSnO2, Brak: AgCdO
Uwagi: (1) W środowisku zawierającym szkodliwe gazy takie jak H2S, SO2, NO2 itp. zaleca się stosowanie produktów uszczelnionych tworzywem sztucznym, po czym należy przeprowadzić testy i potwierdzenie rzeczywistego użytkowania; gdy ogólne czyszczenie nie jest wymagane, jest to zalecane
Zaleca się nadanie pierwszeństwa produktom odpornym na topnik;
- Ten produkt jest produktem przyjaznym dla środowiska. Podczas składania zamówienia prosimy o zaznaczenie odpowiedniego numeru funkcji, gdzie (551) oznacza zgodność z dyrektywą RoHS (styki zawierają kadm), a (555) oznacza zgodność z dyrektywą RoHS (styki nie zawierają kadmu).
Schemat połączeń, jednostka wielkości otworu montażowego: mm
(1) Dla niektórych wymiarów zewnętrznych produktu nie są określone tolerancje wymiarowe. Gdy wymiary zewnętrzne wynoszą ≤1 mm, tolerancja wynosi ±0,2 mm; gdy wymiary zewnętrzne mieszczą się w zakresie 1 ~ 5 mm, tolerancja wynosi ± 0,3 mm.
Gdy całkowity rozmiar wynosi> 5 mm, tolerancja wynosi ± 0,4 mm;
(2) Wymiary otworu montażowego bez tolerancji wymiarowej wynoszą ±0,1 mm.
Rzeczy warte uwagi:
- Stan fabryczny przekaźnika z zatrzaskiem magnetycznym to stan resetu, ale ze względu na czynniki takie jak uderzenia podczas transportu lub montażu przekaźnika, może on przejść w stan działania. Dlatego podczas używania (zasilacz
Po podłączeniu zresetuj go do stanu akcji lub zresetuj stan, jeśli to konieczne.
- Aby mieć pewność, że magnetyczny przekaźnik zatrzaskowy zadziała lub zostanie zresetowany, napięcie wzbudzenia przyłożone do cewki musi osiągnąć napięcie znamionowe, a szerokość impulsu musi być większa niż 5-krotność czasu zadziałania lub resetu. Nie
Podczas podawania napięcia na cewki działania i resetowania nie należy przykładać napięcia do cewek przez dłuższy czas (dłużej niż 1 minutę).
- Podczas transportu, przechowywania i stosowania produktu należy trzymać go z dala od silnych pól magnetycznych, aby uniknąć zmian napięcia roboczego i napięcia resetowania.
