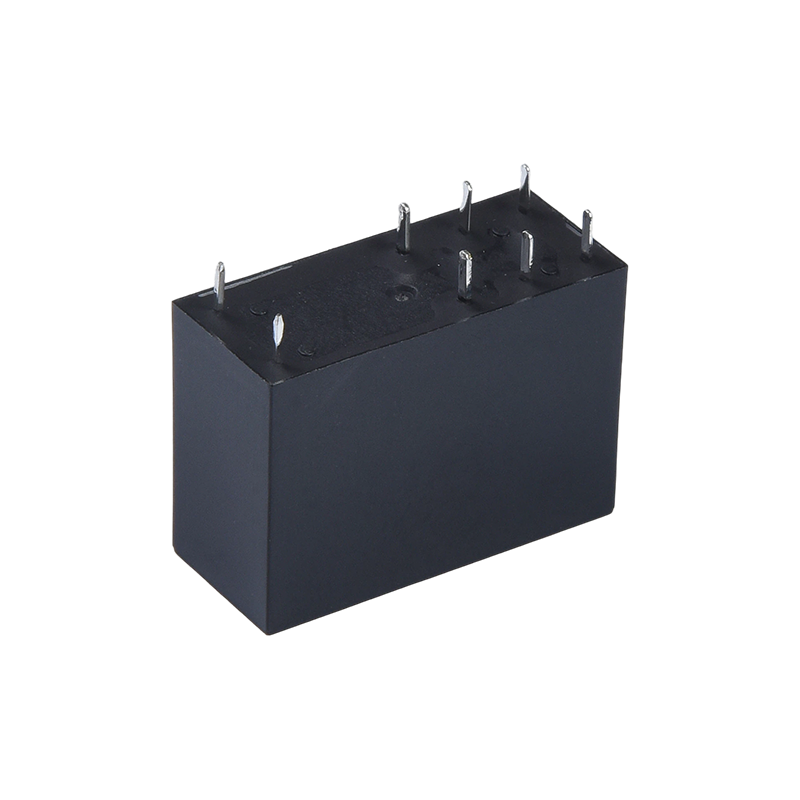

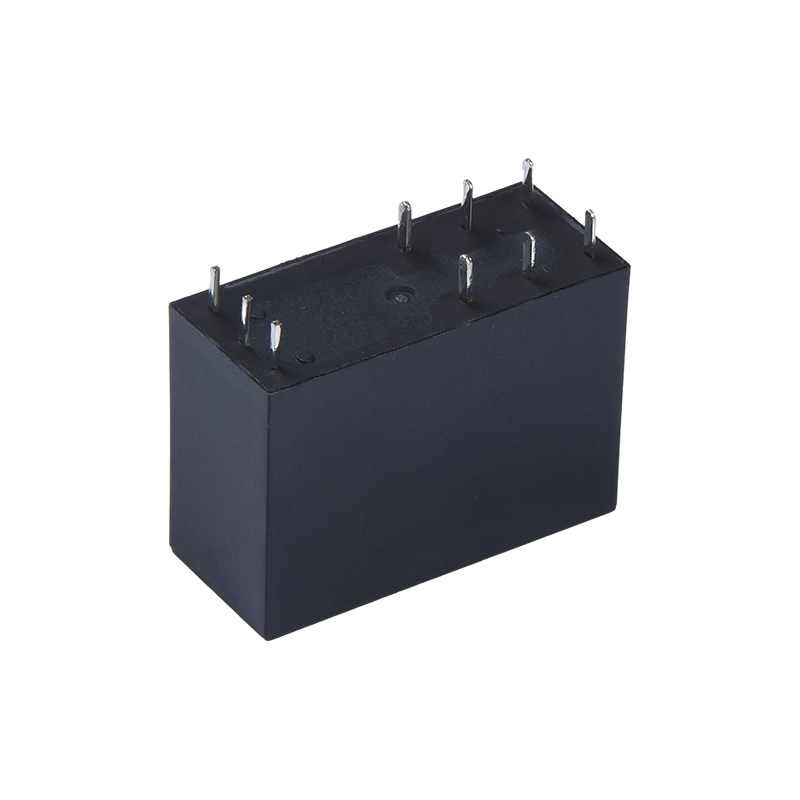

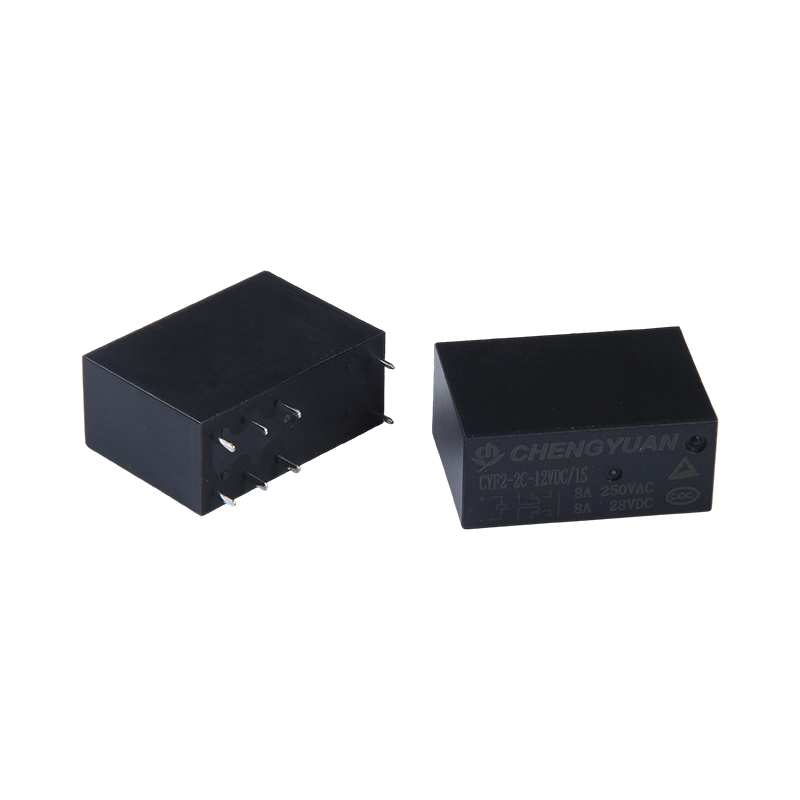

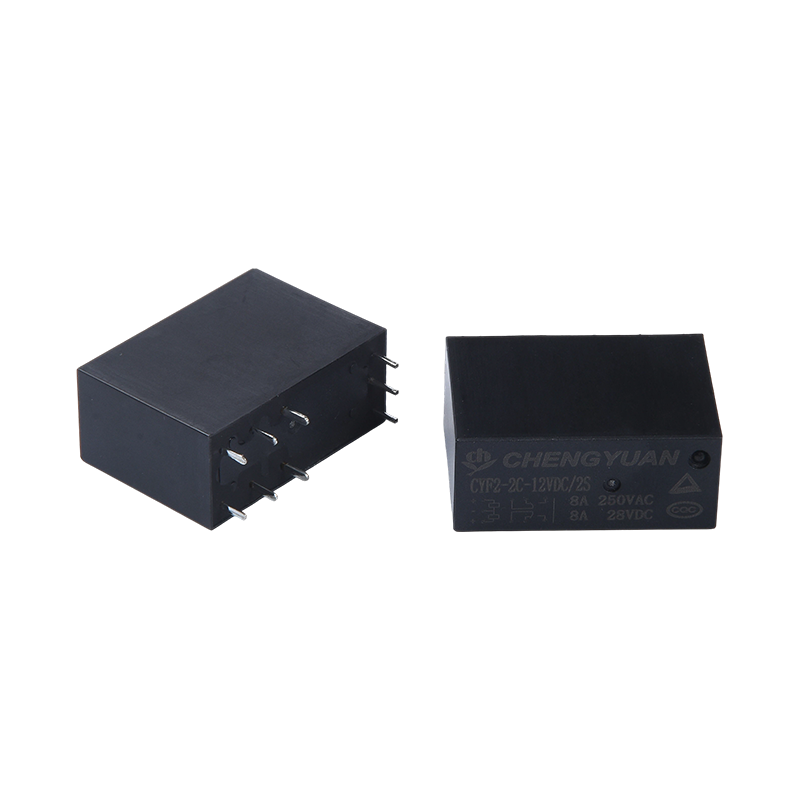

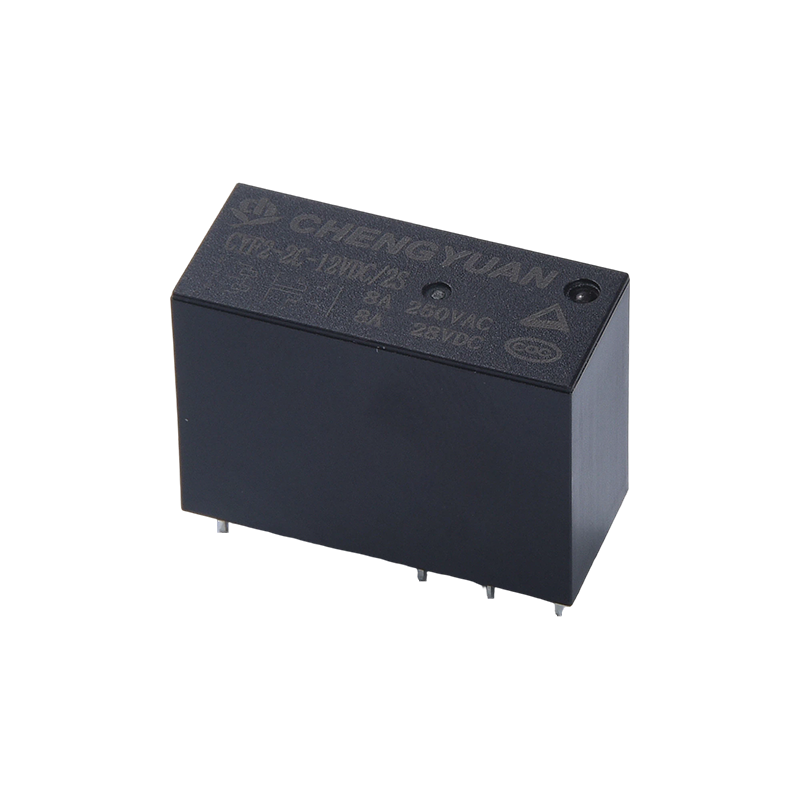

Funkcje:
1. Funkcja zatrzasku magnetycznego: wykorzystuje wzbudzenie impulsowe; cewka pobiera energię tylko w momencie przełączenia, a stan styku jest samoczynnie blokowany po wyłączeniu zasilania, co znacznie zmniejsza zużycie energii przez system.
2. Przełączanie przy dużym obciążeniu: Styki obsługują przełączanie prądu 8A, spełniając potrzeby sterowania dużą mocą urządzeń gospodarstwa domowego, takich jak klimatyzatory i kuchenki mikrofalowe.
3. Izolacja wysokiego napięcia wytrzymywanego: Napięcie wytrzymywane pomiędzy cewką a stykami sięga 5000 V, zapewniając doskonałą izolację elektryczną i bezpieczeństwo obwodu sterującego.
4. Kompaktowa konstrukcja: Mały rozmiar i zwarta konstrukcja, idealna do montażu o dużej gęstości na płytkach PCB.
5. Szeroki zakres cewek napięciowych: oferuje różne specyfikacje cewek od 3 VDC do 48 VDC, dostosowując się do różnych napięć sterujących.
6. Certyfikat bezpieczeństwa: Certyfikat TUV i CQC, zgodny z międzynarodowymi standardami bezpieczeństwa.
Typowe zastosowania:
1. Sprzęt komunikacyjny: używany w komunikacyjnych stacjach bazowych i sprzęcie przełączającym do przełączania obwodów małej mocy i trasowania sygnałów.
2. Sprzęt AGD: Nadaje się do klimatyzatorów, kuchenek mikrofalowych i innego sprzętu jako energooszczędny przełącznik sterowania mocą.
3. Sprzęt zabezpieczający: używany w systemach alarmowych i kontroli dostępu, aby zapewnić utrzymanie pierwotnego stanu ryglowania lub alarmu nawet w przypadku przerwy w dostawie prądu.
4. Sprzęt biurowy: stosowany w urządzeniach automatyki biurowej, takich jak kopiarki i drukarki, w celu zmniejszenia zużycia energii w trybie gotowości.
Dane kontaktowe
| Wpisz | CYA |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A 16 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 10A250VAC |
| Maks. prąd przełączający | 15A |
| Maks. napięcie przełączające | 250VAC |
| Maks. moc przełączania | 2500VA |
| Min. przełączanie obciążenia | 6V 1A |
Charakterystyka
| Czas pracy (przy znamionowym napięciu cewki) | Maks. 8 ms ( Brak diody) |
| Czas zwolnienia | Maks. 5 ms ( Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 750VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 1500VAC, 50/60 Hz przez 1 min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min |
| Niszczycielskie | 10G Min |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10 000 000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około 8,5 g |
Dane cewki (przy 20 ℃)
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 3 | 120 | 25 | Około 0,36 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Dane pokazane powyżej są wartościami początkowymi. Nie podłączaj maksymalnego dopuszczalnego napięcia na cewkę przez dłużej niż 10 minut, aby uniknąć przegrzania cewki.
Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)
Krzywe charakterystyczne
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYA
2: Liczba biegunów: 1-1biegun
3: Ustalenie kontaktu: C Od C ; H Od A ; B Od B
4: Napięcie znamionowe: 3,5,6,9,12,18,24,48 V DC
5: Kolor obudowy: T -biały; H-czarny; L-niebieski 6: Moc cewki: D-0,45 W L-0,36 W
7: Konstrukcja ochronna: zabezpieczona S-Flux,
SH- Typ uszczelniony, nadający się do prania
8: Parametr specjalny: typ zerowy
Litera lub cyfra — wymagania specjalne
(1): Przekaźniki odporne na topnik nie mogą być używane w środowisku z substancjami zanieczyszczającymi, takimi jak H2S, SO2, NO2, pył itp.
(2): Po zamontowaniu przekaźników odpornych na strumień na płytce drukowanej nie zaleca się czyszczenia wodą ani obróbki powierzchni.
(3): Wymagania specyficzne dla klienta (XX) zostaną ocenione przez naszą firmę, a następnie oznaczone charakterystycznymi symbolami.
