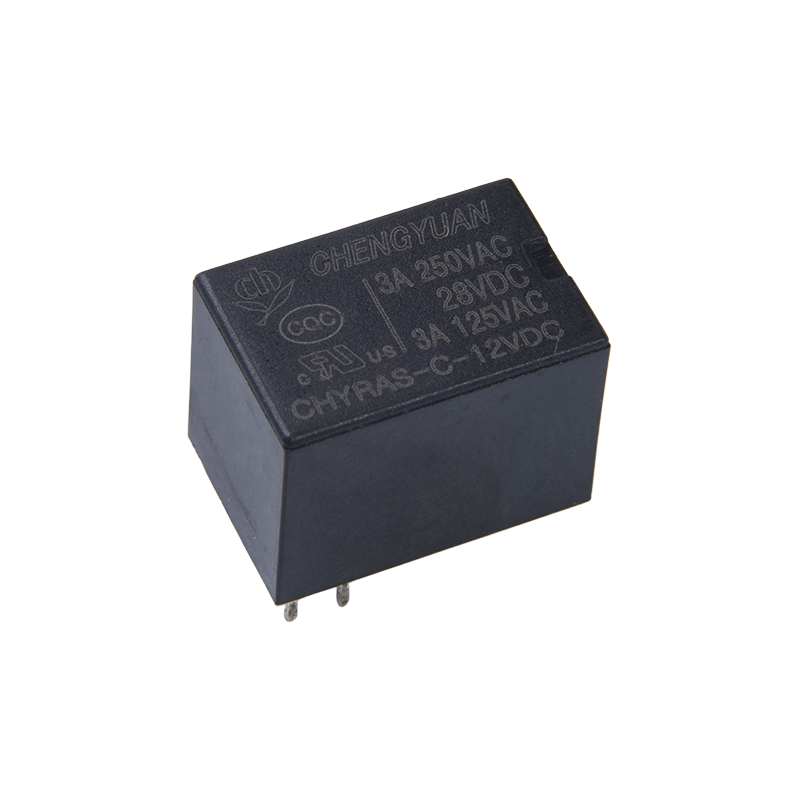

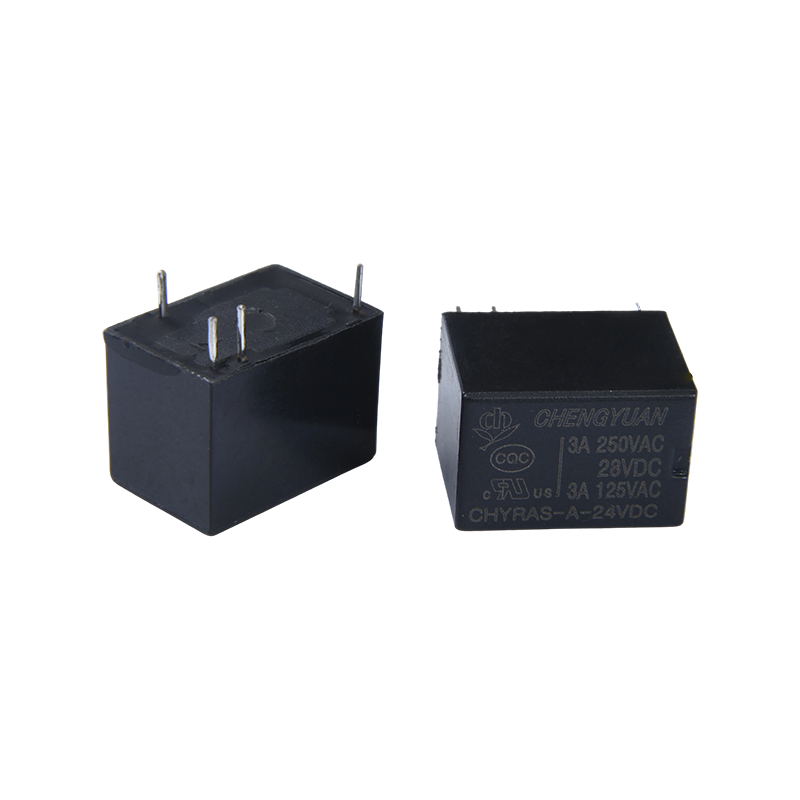

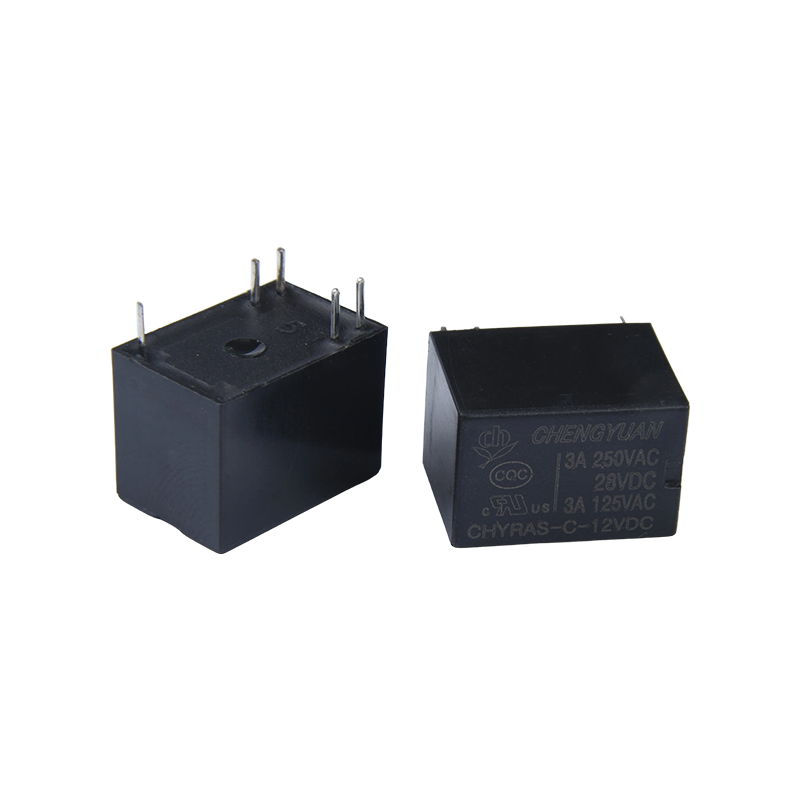

I. Podstawowe zalety
1. Wysoka czułość: Cewka o wysokiej czułości 200 mW pozwala na szybką reakcję na słabe sygnały sterujące, poprawiając dokładność kontroli sygnału.
2. Silna zdolność adaptacji do środowiska: Uszczelniona konstrukcja skutecznie jest odporna na kurz, wilgoć i inne czynniki środowiskowe, wydłużając jej żywotność.
3. Niski pobór mocy: Konstrukcja o niskim poborze mocy 0,2 W jest odpowiednia dla urządzeń zasilanych bateryjnie lub o niskim poborze mocy, zmniejszając całkowite zużycie energii przez produkt końcowy.
4. Szeroka wszechstronność: Szeroka kompatybilność napięciowa, standardowe opakowanie PCB i możliwość dostosowania do wielu scenariuszy obejmują różne dziedziny, takie jak komunikacja, bezpieczeństwo, sprzęt biurowy i sprzęt gospodarstwa domowego, zwiększając możliwość ponownego użycia produktu.
II. Struktura produktu i funkcje instalacyjne

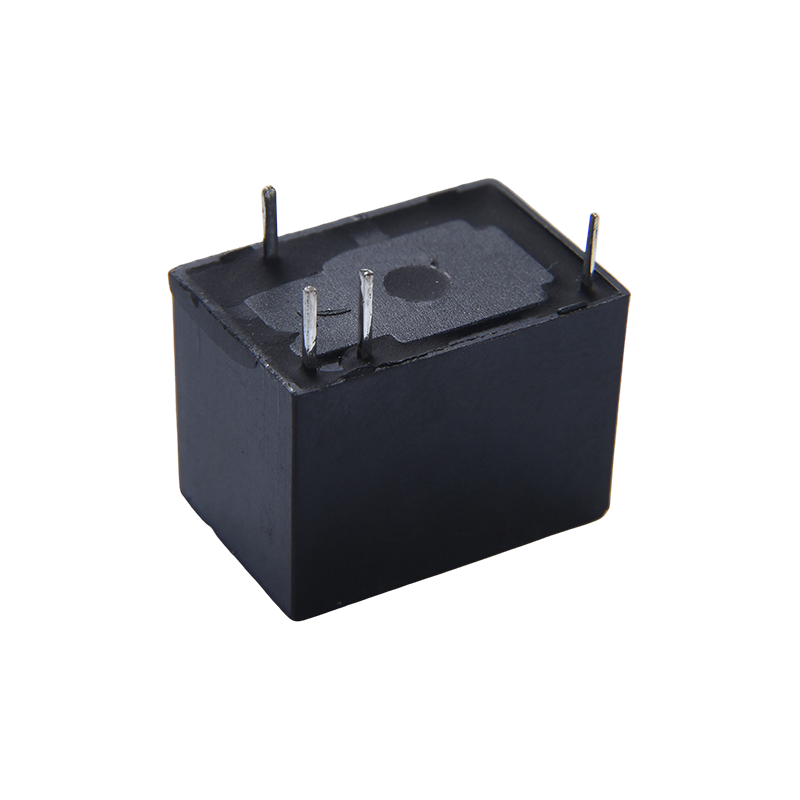

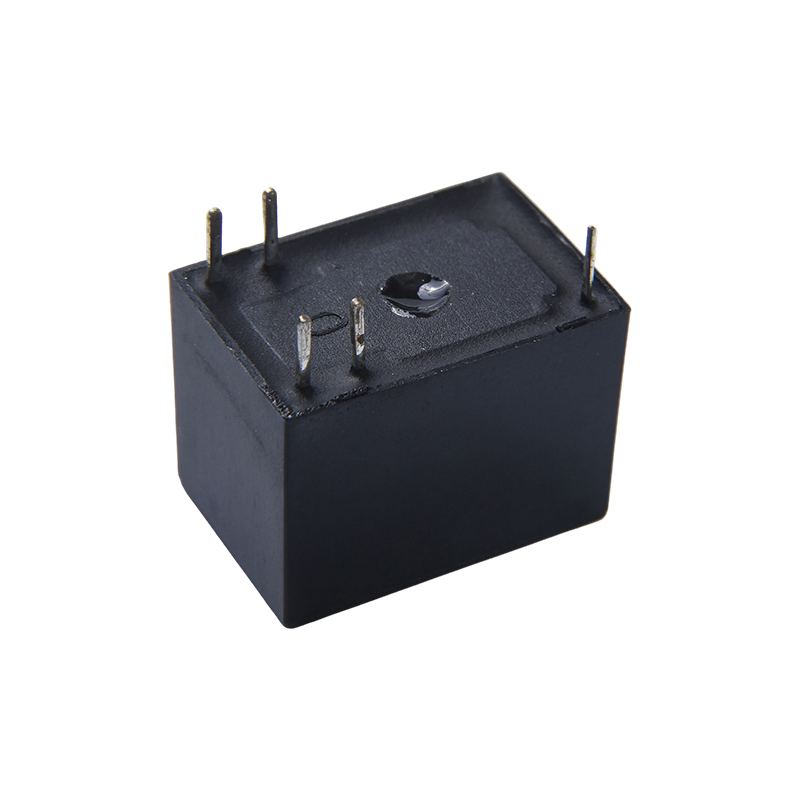

1. Opakowanie i projekt pinów: Przyjmuje pakiet PCB 5PIN ze znormalizowanym układem pinów, ułatwiający automatyczne spawanie i montaż masowy i odpowiedni do projektów płytek PCB o dużej gęstości.
2. Bardzo mały rozmiar: Kompaktowy rozmiar spełnia potrzeby kompaktowej instalacji wewnętrznej, oszczędzając miejsce na płytce PCB i przyczyniając się do miniaturyzacji produktów końcowych;
3. Uszczelniona konstrukcja: Uszczelniona konstrukcja skutecznie zapobiega przedostawaniu się kurzu, wilgoci i ciał obcych, poprawiając jej żywotność w złożonych środowiskach. III. Podstawowe funkcje i obowiązujące scenariusze
1. Podstawowe funkcje: Zapewnia izolację sygnału, kontrolę sygnału i funkcje zabezpieczające obwód, izolując obwód sterujący od obwodu obciążenia i chroniąc podstawowe elementy sterujące;
2. Sprzęt komunikacyjny: Nadaje się do przełączania sygnałów i sterowania obwodami w sprzęcie komunikacyjnym, takim jak przełączniki, zapewniając stabilność transmisji sygnału.
3. Sprzęt zabezpieczający i ochronny: Może być stosowany jako jednostka sterująca do systemów kontroli dostępu i sprzętu monitorującego, umożliwiając wykrywanie i kontrolę stanu wyłącznika zamka magnetycznego drzwi oraz kontrolę transmisji sygnałów alarmowych bezpieczeństwa.
4. Sprzęt biurowy: Nadaje się do wewnętrznej kontroli sygnałów w sprzęcie biurowym, takim jak drukarki i kopiarki, poprawiając precyzję działania sprzętu.
5. Sprzęt AGD: używany do sterowania sygnałem pomocniczym w małych urządzeniach gospodarstwa domowego, np. do przełączania i zabezpieczania obwodów wewnętrznych, zgodnie z wymaganiami projektowymi urządzeń gospodarstwa domowego o małej mocy;
6. Automatyka przemysłowa: Ma zastosowanie do małosygnałowych łączy sterujących w urządzeniach automatyki przemysłowej, umożliwiając skoordynowaną pracę i sterowanie różnymi modułami urządzenia.
Dane kontaktowe
| Wpisz | CHYRAS |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A 16 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 3A/12V0AC |
| Maks. prąd przełączający | 3A |
| Maks. napięcie przełączające | 125VAC |
| Maks. moc przełączania | 360VA |
| Min. przełączanie obciążenia | 6V 1A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 10 ms |
| Czas zwolnienia | Maks. 4 ms |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 500VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 750VAC, 50/60 Hz przez 1 minutę |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min |
| Niszczycielskie | 10G Min |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około. 3,7g |
| Dane cewki (przy 20 ℃) |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 3 | 150 | 20 | Około 0,45 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Około 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Około 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Dane widoczne powyżej są wartościami początkowymi. Nie przykładaj maksymalnego dopuszczalnego napięcia do cewki na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

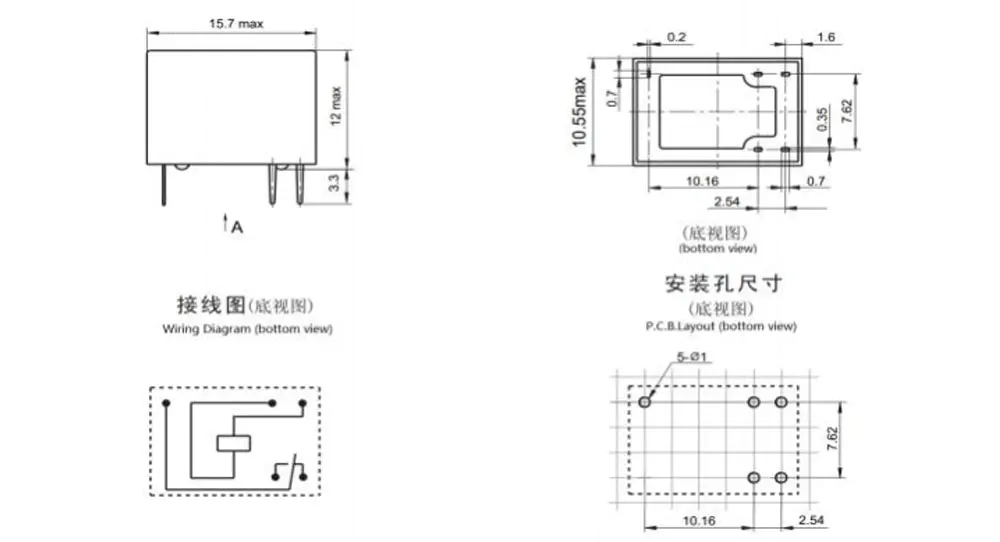

Wymiary zewnętrzne, schemat połączeń, układ PCB (Jednostka: mm)

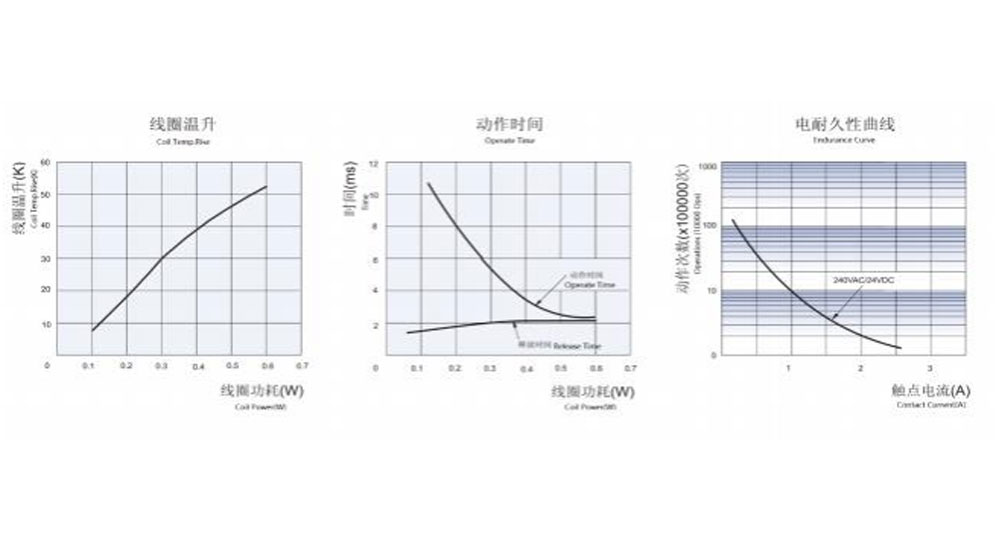

Krzywe charakterystyczne
Informacje o zamawianiu
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: Typ: CHYRAS
2: Ustalenia kontaktowe: C Od C ; H Od A ; B Od B
3: Napięcie nominalne: 3,5,6,9,12,24 V prądu stałego
4: Kolor obudowy: H-czarny; L-niebieski, Y-żółty
5: Moc cewki: D-0,36W L-0,2W
6: Konstrukcja ochronna: zabezpieczona S-Flux,
SH- Typ uszczelniony, nadający się do prania
7: Parametr specjalny: Typ zerowy
Litera lub cyfra — wymagania specjalne
Przekaźniki odporne na topnik nie mogą być stosowane w środowisku z zanieczyszczeniami takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce PCB nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Dostosowany specjalny przyrostek jest dostępny po ocenie przez CHENGYUAN.
Zastrzeżenie: Specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć właściwą pozycję do wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po montażu i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże za określenie, jakiego produktu należy użyć, odpowiada użytkownik.
