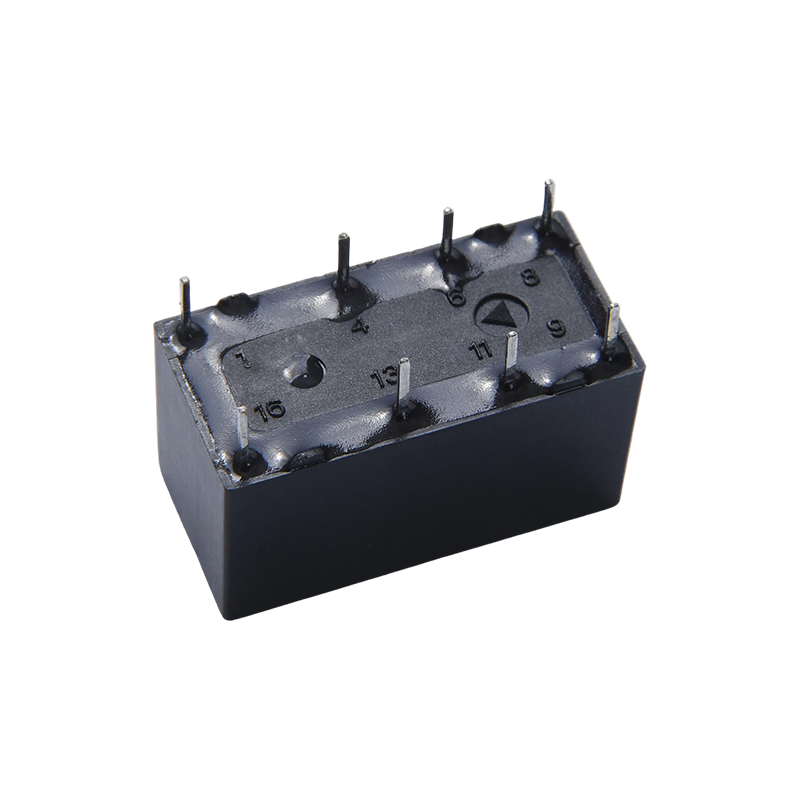

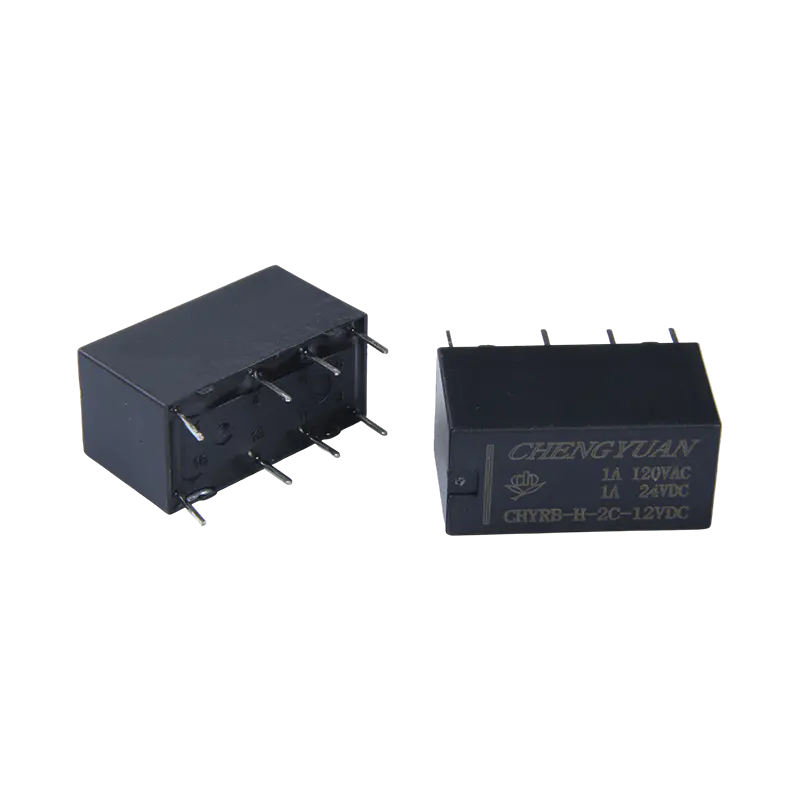

Kluczowe funkcje
Niska rezystancja styku: Materiały i konstrukcja styków są zoptymalizowane pod kątem małych sygnałów, zapewniając długoterminową stabilną przewodność i zmniejszając tłumienie sygnału.
Wysokie napięcie izolacji: Wysokie napięcie izolacji między cewką a stykami skutecznie zapobiega przesłuchom sygnału i zakłóceniom zewnętrznym.
Szybka reakcja: W projekcie układu elektromagnetycznego priorytetem jest szybkość działania, spełniająca wymagania czasowe dotyczące szybkiego przesyłania sygnału i przełączania sprzętu komunikacyjnego.
Długa żywotność elektryczna: Zapewnia doskonałą trwałość styków pod obciążeniem znamionowym, zapewniając długoterminową niezawodność sprzętu.
Główne zastosowania
Sprzęt komunikacyjny: używany do przełączania sygnałów lub sterowania mocą w przełącznikach sieciowych, stacjach bazowych i innym sprzęcie do włączania/wyłączania obwodu.
Sprzęt biurowy i urządzenia peryferyjne do komputerów: na przykład drukarki, skanery lub zasilacze UPS, sterujące uruchamianiem i zatrzymywaniem obwodu głównego za pośrednictwem przekaźnika.
Systemy alarmowe: Jako element przełączający w obwodach alarmowych, reagujący na sygnały sterujące w celu wywołania alarmów lub aktywacji innych urządzeń.
Sprzęt medyczny: wykorzystuje swoje właściwości izolacji elektrycznej, aby zapewnić bezpieczeństwo pacjenta i sprzętu, stabilnie pracując w instrumentach diagnostycznych lub sprzęcie monitorującym.
Automatyka przemysłowa: Niektóre modele nadają się do systemów PLC lub sterowania silnikami, umożliwiając kompaktowe układy poprzez instalację lutowania PCB.
Dane kontaktowe
| Wpisz | CHYRB |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A 16 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 1A 120 V AC |
| Maks. prąd przełączający | 2A |
| Maks. napięcie przełączające | 277VAC |
| Maks. moc przełączania | 554VA |
| Min. przełączanie obciążenia | 6V 1A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 7 ms (Brak diody) |
| Czas zwolnienia | Maks. 4 ms (Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 750VAC, 50/60Hz przez 1min |
| Pomiędzy cewką a stykiem: 1000VAC, 50/60Hz przez 1min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min |
| Niszczycielskie | 10G Min |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10 000 000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około 4,6 g |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 3 | 50 | 60 | Około 0,15 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Około 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Około 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Dane widoczne powyżej są wartościami początkowymi. Nie ustawiaj maksymalnego dopuszczalnego napięcia na cewce na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

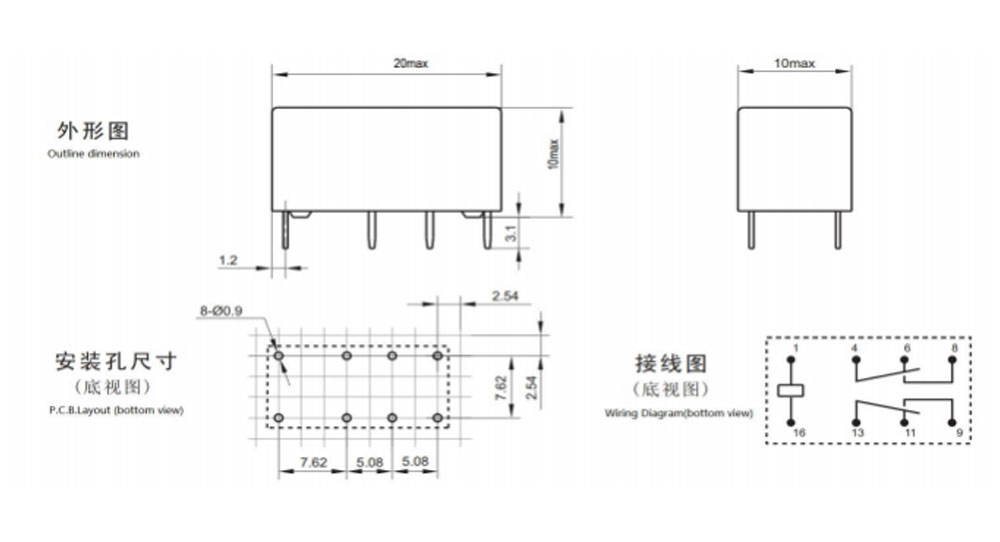

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

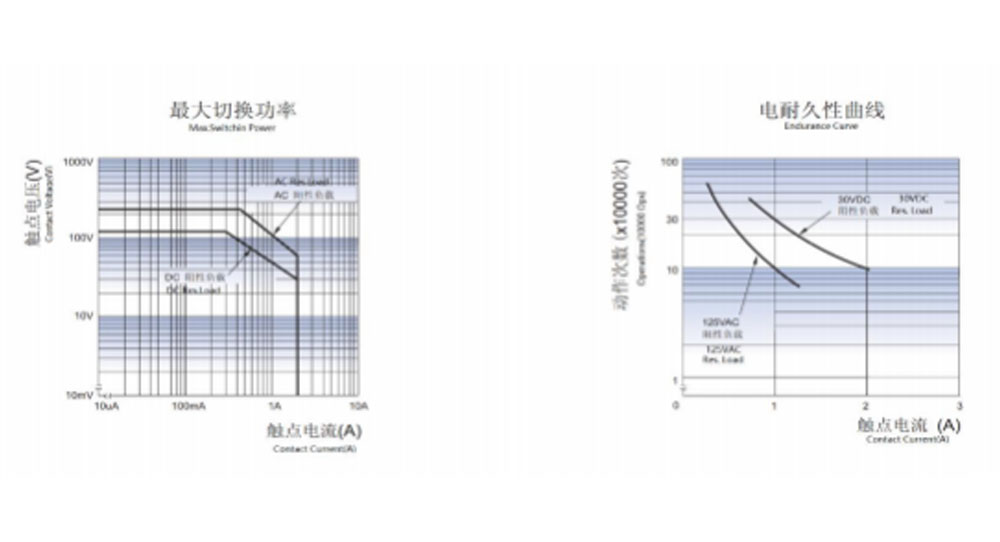

Charakterystyczne Cuves
Informacje o zamawianiu
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1: Typ: CHYRB
2: Liczba biegunów: 2-2 bieguny
3: Ustalenie kontaktu: C Od C ; H Od A; B Od B
4: Napięcie znamionowe: 3,5,6,9, 12, 18,24,48 V DC
5: Kolor obudowy, Y-żółty; H-czarny; L-Niebieski
6: Cewka Pwor: D-0,36W H-0,2W
7: Konstrukcja ochronna: zabezpieczona S-Flux,
SH- Typ zamknięty, nadający się do prania
8: Parametr specjalny: typ zerowy
Litera lub cyfra — wymagania specjalne
Przekaźniki odporne na topnik nie mogą być stosowane w środowisku z zanieczyszczeniami takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce PCB nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Dostosowany specjalny przyrostek jest dostępny po ocenie przez CHENGYUAN.
Zastrzeżenie: Specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć właściwą pozycję do wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po montażu i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże za określenie, jakiego produktu należy użyć, odpowiada użytkownik.
