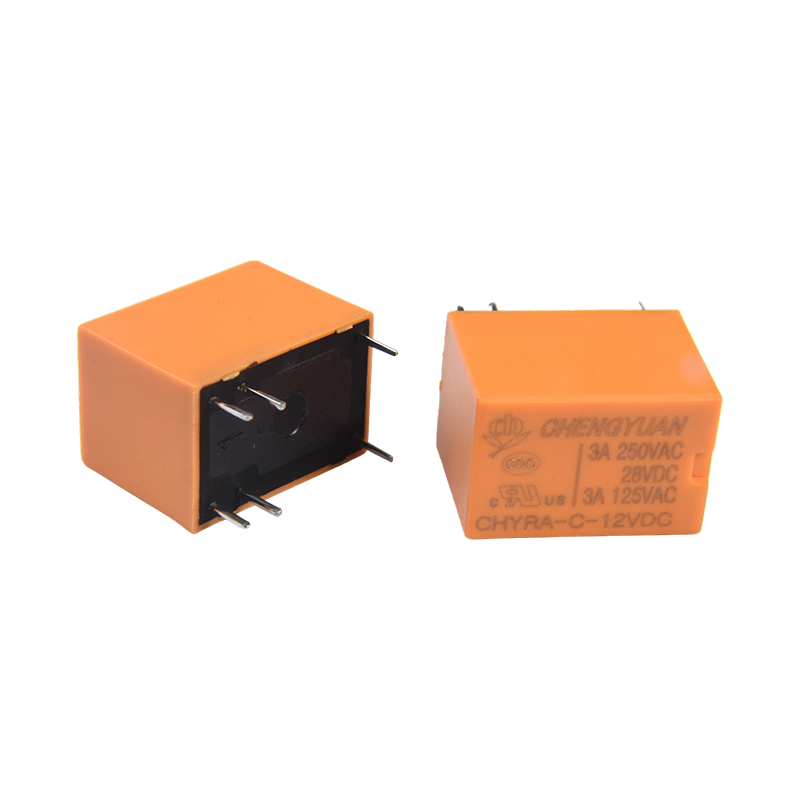

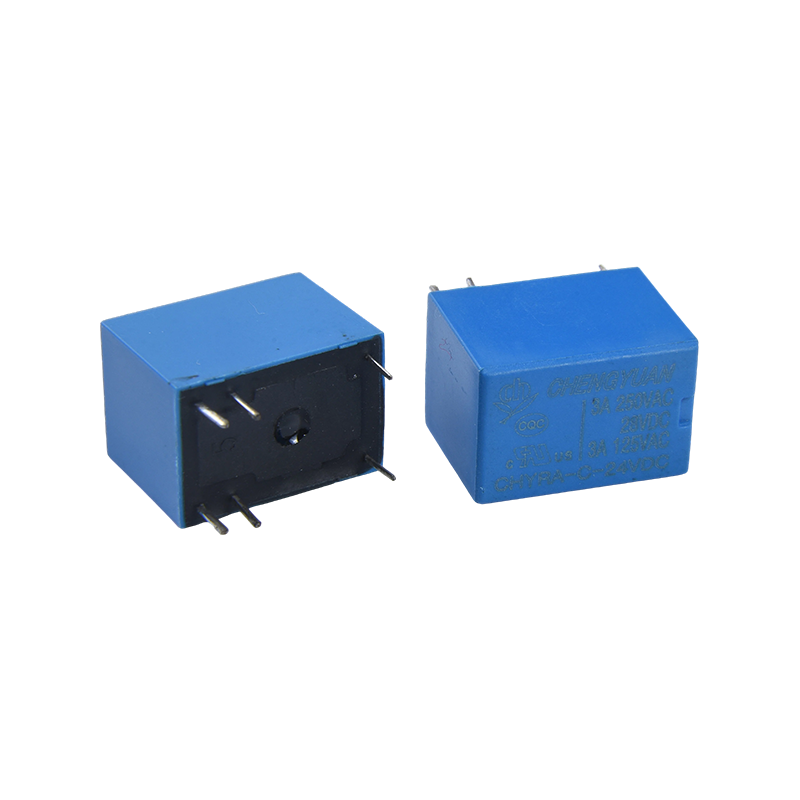

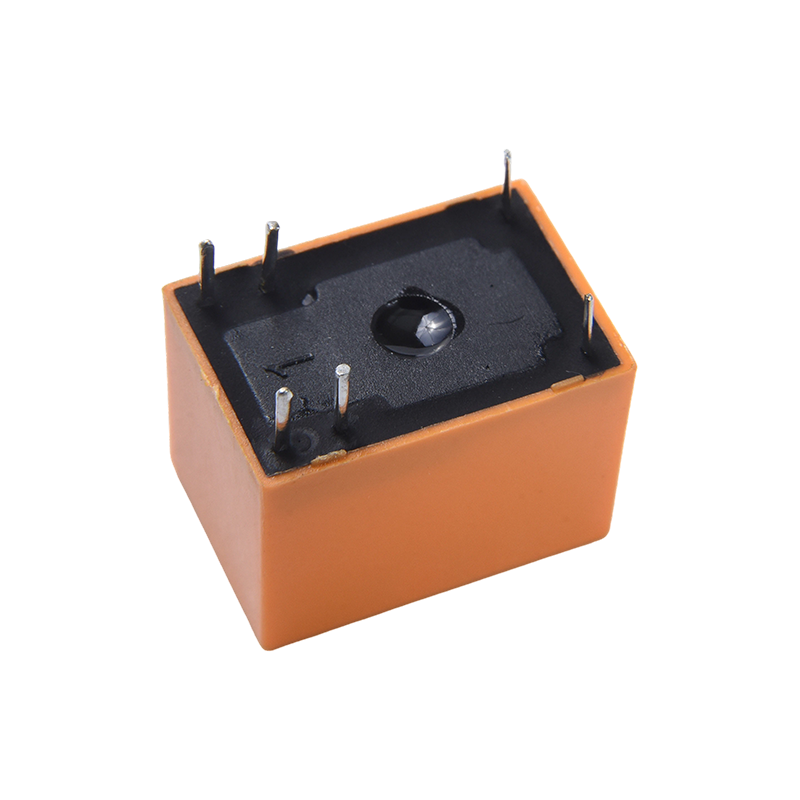

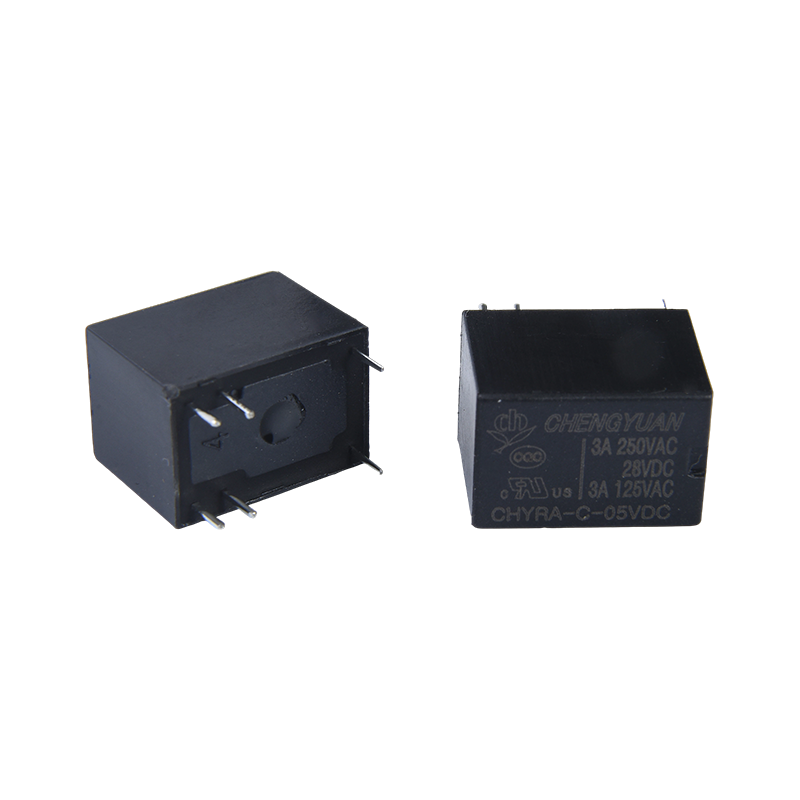

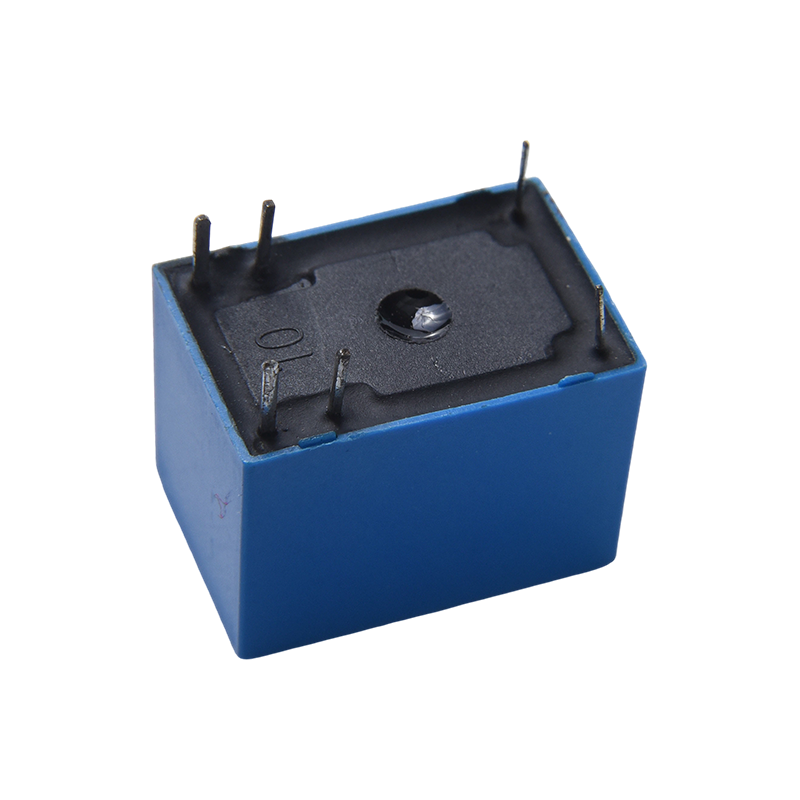

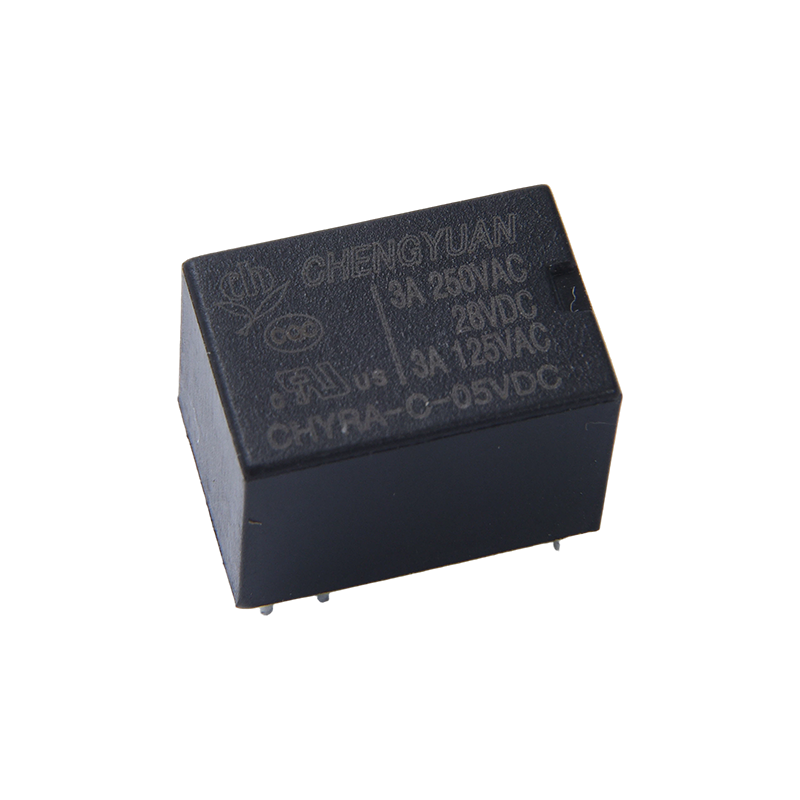

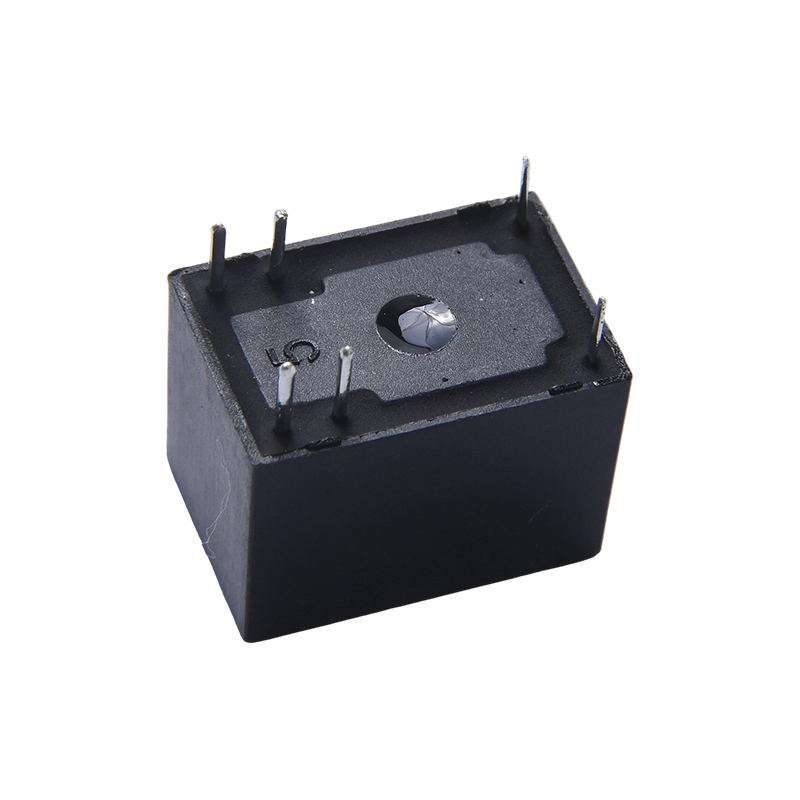

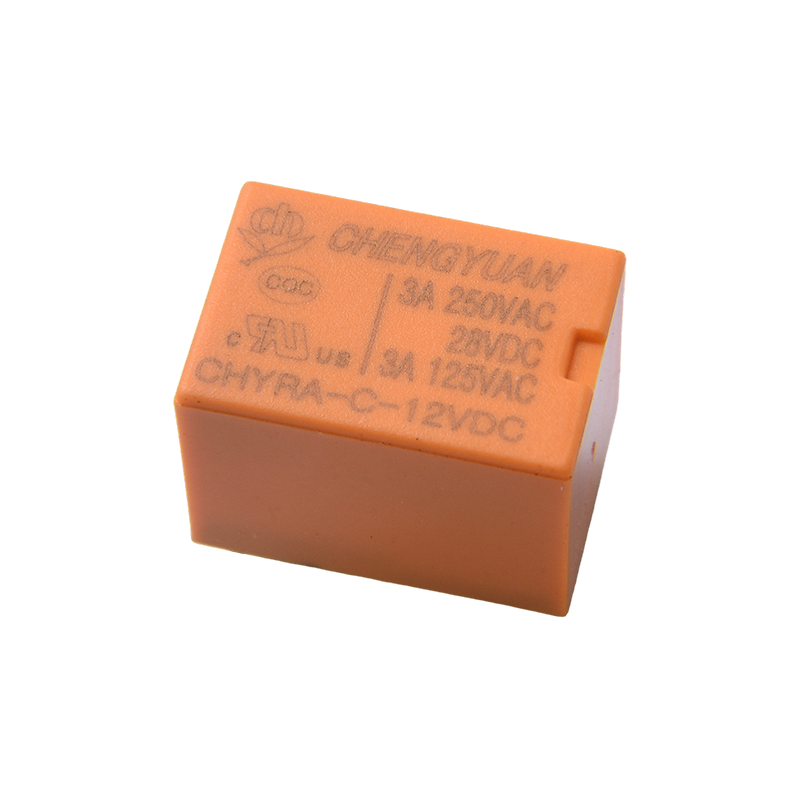

Cechy produktu:
Wysoka zdolność przełączania styków: Oprócz standardowego obciążenia 3 A, styki obsługują przełączanie do 16 amperów, co jest w stanie obsłużyć chwilowe wysokie zapotrzebowanie na prąd w obwodach.
Bardzo niski pobór mocy: Zużycie energii przez cewkę wynosi tylko 0,2 W, co znacznie zmniejsza zużycie energii przez system, dzięki czemu nadaje się do urządzeń zasilanych bateryjnie lub o niskim poborze mocy.
Wysoka wytrzymałość dielektryczna: Wysoka wytrzymałość dielektryczna zapewnia niezawodną izolację elektryczną pomiędzy obwodami wejściowymi i wyjściowymi, chroniąc dalsze obwody sterujące.
Kompaktowa konstrukcja: zminiaturyzowana konstrukcja optymalizuje wykorzystanie przestrzeni, odpowiednia do montażu na płytkach drukowanych o dużej gęstości.
Rozbudowane standardy certyfikacji: Certyfikowane przez CQC i UL, zgodne z międzynarodowymi normami bezpieczeństwa, zapewniające jakość i zgodność produktu.
Elastyczne napięcie cewki: zapewnia szeroki zakres napięć cewki od 3 VDC do 48 VDC, z łatwością dostosowywalny do różnych napięć obwodu sterującego.
Typowe zastosowania:
Automatyka przemysłowa: Służy do sterowania silnikami, zaworami elektromagnetycznymi i różnymi przyrządami automatyki, zapewniając izolację sygnału i przełączanie obwodów.
Inteligentny dom: stosowany w sterowaniu oświetleniem, sterowaniu silnikiem kurtyny i innych scenariuszach jako podstawowy element sterowania małą mocą.
Systemy bezpieczeństwa: Stosowane w jednostkach kontroli dostępu i zamkach magnetycznych do wykrywania stanu zamka drzwi i przełączania sterowania.
Sprzęt komunikacyjny: Nadaje się do przełączników i innych urządzeń komunikacyjnych, odpowiedzialnych za routing sygnału, ochronę i izolację.
Ochrona obwodów: Izoluje wysokie prądy lub wysokie napięcia w obwodach sterujących, aby zapobiec zakłóceniom i uszkodzeniom wrażliwych komponentów.
| Wpisz | CHYRA |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A 16 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 3A/12V0AC |
| Maks. prąd przełączający | 3A |
| Maks. napięcie przełączające | 125VAC |
| Maks. moc przełączania | 360VA |
| Min. przełączanie obciążenia | 6V 1A |
Charakterystyka
| Czas działania (przy znamionowym napięciu cewki) | Maks. 10 ms |
| Czas zwolnienia | Maks. 4 ms |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 500VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 750VAC, 50/60 Hz przez 1 minutę |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min |
| Niszczycielskie | 10G Min |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około. 3,7g |
| Dane cewki (przy 20 ℃) |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 3 | 120 | 25 | Około 0,36 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Około 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Dane widoczne powyżej są wartościami początkowymi. Nie przykładaj maksymalnego dopuszczalnego napięcia do cewki na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

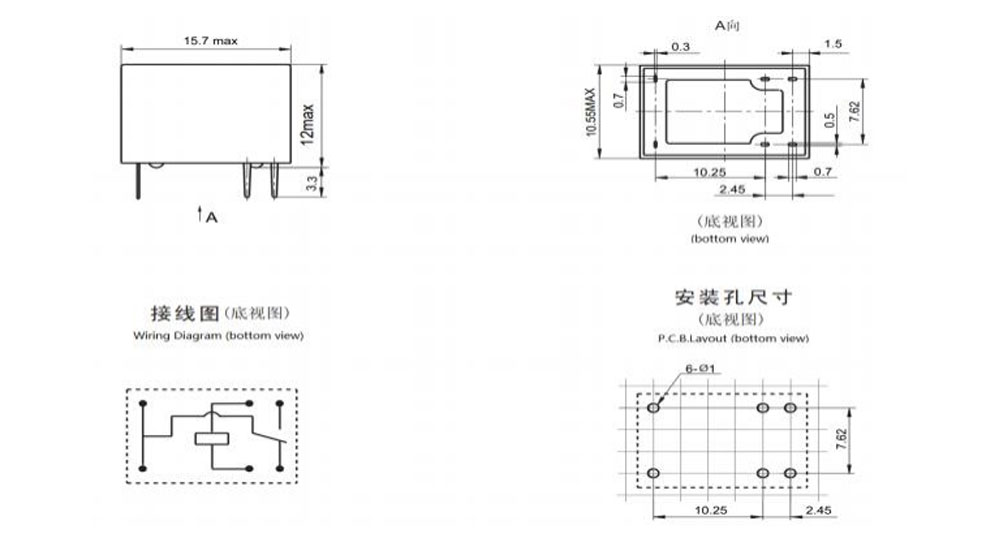

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

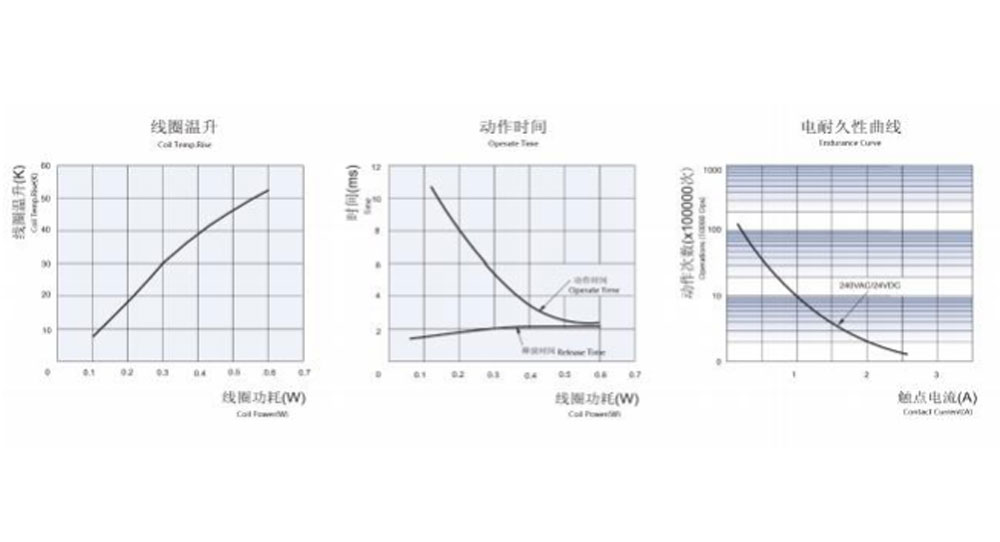

Krzywe charakterystyczne
Informacje o zamawianiu
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: Typ: CHYRA
2: Ustalenie kontaktu: C Fom C ; H Od A ; B Od B
3: Napięcie nominalne: 3,5,6,9,12,24 V DC
4: Kolor obudowy: H-czarny; L-niebieski, Y -żółty
5: Cewka Pwor: D-0,36W L-0,2W
6: Konstrukcja ochronna: zabezpieczona S-Flux,
Typ SH-Sealed można prać
7: Parametr specjalny: Typ zero-standardowy
Litera lub cyfra — wymagania specjalne
Przekaźników odpornych na topnik nie można używać w środowisku z substancjami zanieczyszczającymi, takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce drukowanej nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Dostosowany specjalny przyrostek jest dostępny po ocenie przez CHENGYUAN.
Zastrzeżenie: specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć możliwość dokonania wyboru
odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po instalacji i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże obowiązkiem użytkownika jest określenie, którego produktu należy użyć.
