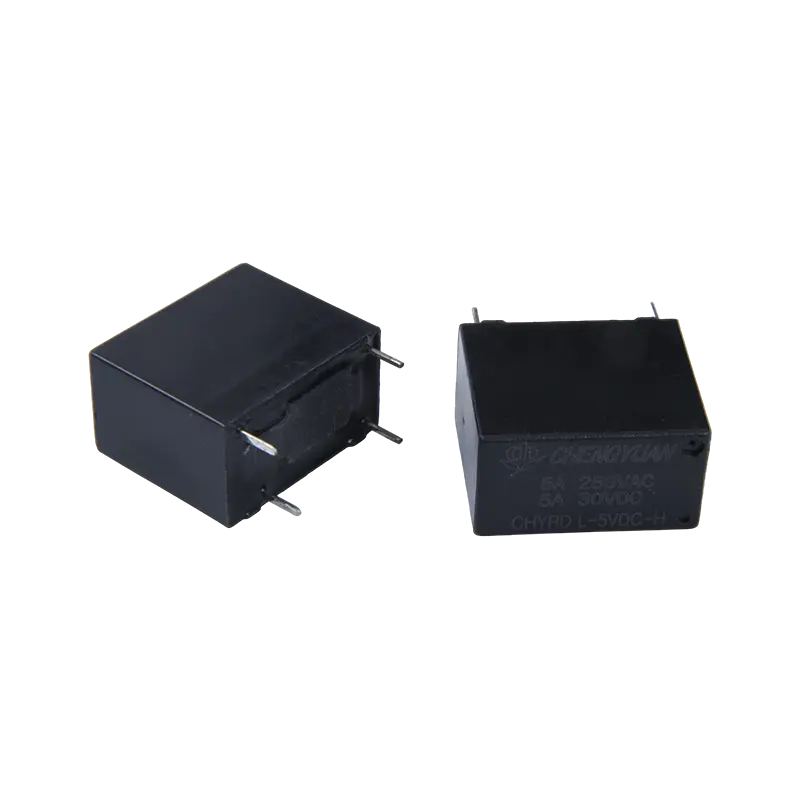

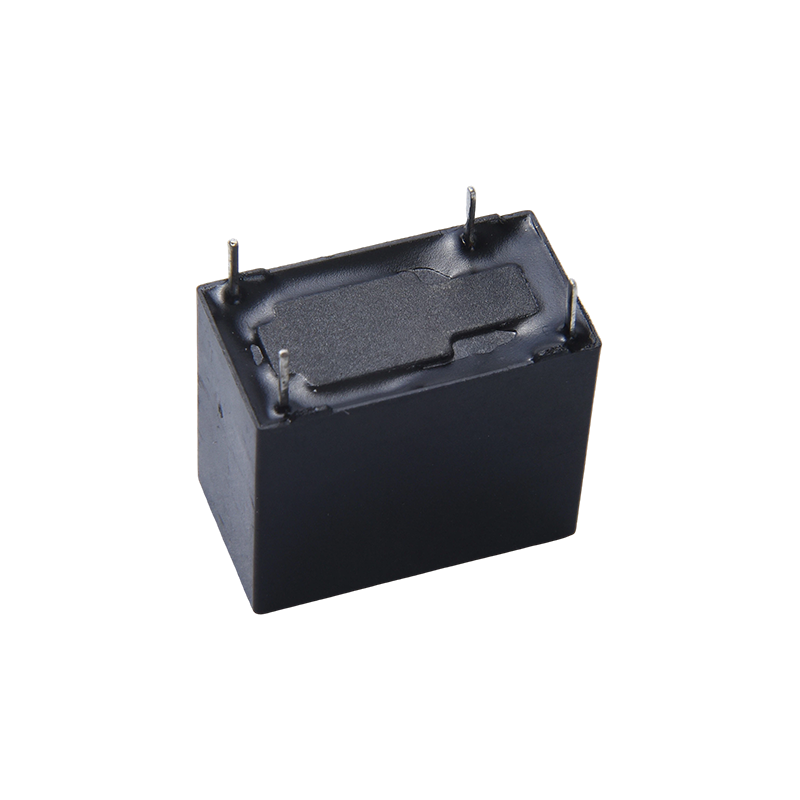

Zalety produktu:
Specyfikacje wielu obciążeń: Oferuje różne opcje prądu kontaktowego (5A/10A/16A/20A), umożliwiając elastyczny wybór najbardziej odpowiedniej obciążalności w oparciu o konkretne scenariusze zastosowań.
Zgodność z montażem o dużej gęstości: Kompaktowa konstrukcja zoptymalizowana specjalnie pod kątem środowisk montażowych o dużej gęstości, pomagająca poprawić wykorzystanie przestrzeni na płytce drukowanej.
Duża wszechstronność: jako przekaźnik ogólnego przeznaczenia ma szerokie zastosowanie w różnych obwodach sterowania przemysłowego i urządzeń gospodarstwa domowego.
Stabilne przełączanie styków: Niezawodnie włącza i wyłącza obwody, zapewniając stabilność pracy sprzętu.
Jego główne zastosowania obejmują automatyczną regulację, ochronę bezpieczeństwa i przełączanie obwodów.
W dziedzinie sprzętu gospodarstwa domowego przekaźnik 32F jest szeroko stosowany w klimatyzatorach, urządzeniach do gotowania ryżu, lodówkach i sterylizatorach w celu uzyskania kontroli mocy i zabezpieczenia przed przeciążeniem.
Jest również powszechnie stosowany w sprzęcie biurowym i sprzęcie audiowizualnym do przełączania sygnałów i kontroli regulacji napięcia.
Sterowanie przemysłowe, systemy bezpieczeństwa i elektronika samochodowa (np. klimatyzacja samochodowa i zarządzanie energią) to kolejny ważny obszar zastosowań, spełniający wymagania dotyczące odporności na napięcia udarowe i długoterminowej niezawodności.
Dane kontaktowe
| Wpisz | CHYRD |
| Materiał kontaktowy | Stop srebra: AgSnO2In2O3, AgSnO2, AgNi |
| Opór stykowy | Maks. 100 mΩ (przy 1 A, 6 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 5A/10A 250VAC,10A 125VAC/30VDC,16A 250VAC |
| Maks. prąd przełączający | 20A |
| Maks. napięcie przełączające | 250VAC/30VDC |
| Maks. moc przełączania | 2500VA/300W |
| Min. przełączanie obciążenia | 6V 1A |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 10 ms (Brak diody) |
| Czas zwolnienia | Maks. 5 ms (Brak diody) |
| Rezystancja izolacji | Min. 1000MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 1000VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 4000VAC, 50/60 Hz przez 1 min |
| Odporność na wibracje | Niszczycielskie | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Funkcjonalny | 10-55 Hz, przy podwójnej amplitudzie 1,5 mm |
| Odporność na wstrząsy | Funkcjonalny | 10G Min. |
| Niszczycielskie | 100G Min. |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 85 ℃ (bez kondensacji) |
| Waga | Około 4,6 g |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 3 | 150 | 20 | Około 0,45 W | 75% wartości nominalnej napięcie | 5% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Około 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Dane widoczne powyżej są wartościami początkowymi. Nie ustawiaj maksymalnego dopuszczalnego napięcia na cewce na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

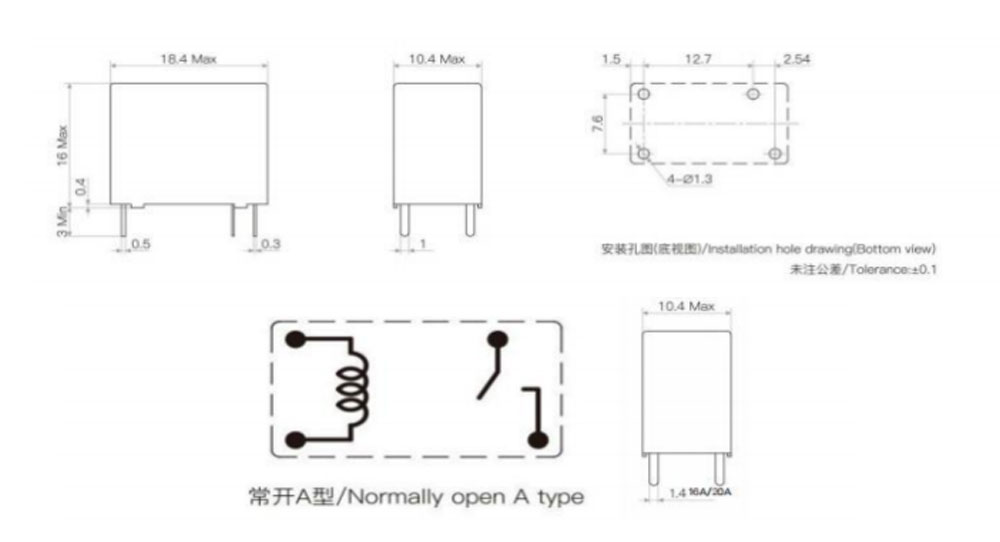

Wymiary obrysowe, schemat połączeń, układ PCB (jednostka: mm)

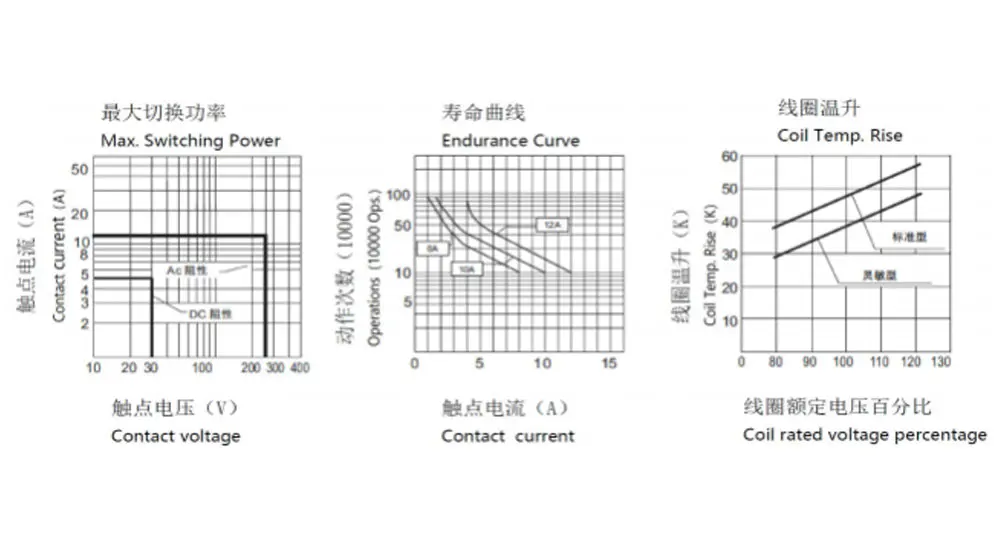

Krzywe charakterystyczne
Informacje o zamawianiu
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CHYRD
2: Liczba biegunów: 1-1 biegun
3: Umowa kontaktowa: A-Od A
4: Napięcie znamionowe: 3,5,6,9, 12, 18,24 V prądu stałego
5: Kolor obudowy: B-czarny
6: Moc cewki: D-0,45W L-0,2W
7: Konstrukcja ochronna: zabezpieczona S-Flux,
SH- Typ zamknięty, nadający się do prania
8: Parametr specjalny: typ zerowy
Litera lub cyfra — wymagania specjalne
Przekaźniki odporne na topnik nie mogą być stosowane w środowisku z zanieczyszczeniami takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce PCB nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Zastrzeżenie: Specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć właściwą pozycję do wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po montażu i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże za określenie, jakiego produktu należy użyć, odpowiada użytkownik.
