Cechy produktu:
Wysoka zdolność przełączania styków: Oprócz standardowego obciążenia 20 A, styki obsługują przełączanie do 35 A, co jest w stanie wytrzymać chwilowe skoki prądu podczas uruchamiania samochodu lub z akcesoriów o dużej mocy.
Bardzo niskie zużycie energii: Zużycie energii przez cewkę wynosi zaledwie 0,6 W/0,8 W, co pomaga zmniejszyć obciążenie akumulatora pojazdu i jest zgodne z trendem przemysłu motoryzacyjnego zmierzającym do niskiego zużycia energii.
Doskonała trwałość mechaniczna: charakteryzuje się wysoką odpornością na wstrząsy i wibracje, zapewniając stabilne połączenia elektryczne nawet w wyboistych warunkach jazdy i wibracjach silnika.
Szeroki zakres napięcia cewki: Dostępne w różnych specyfikacjach od 3 VDC do 48 VDC, dostosowujące się do różnych typów napięć obwodów samochodowych.
Kompaktowa konstrukcja: zoptymalizowana konstrukcja i niewielkie rozmiary ułatwiają gęstą instalację w zamkniętych skrzynkach sterowniczych instalacji elektrycznych w samochodach.

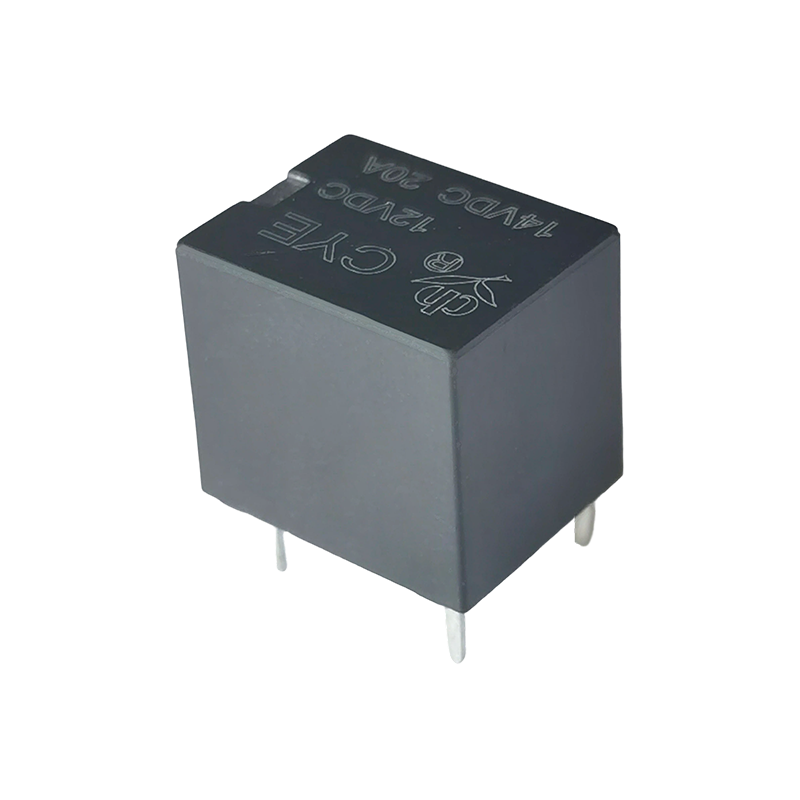

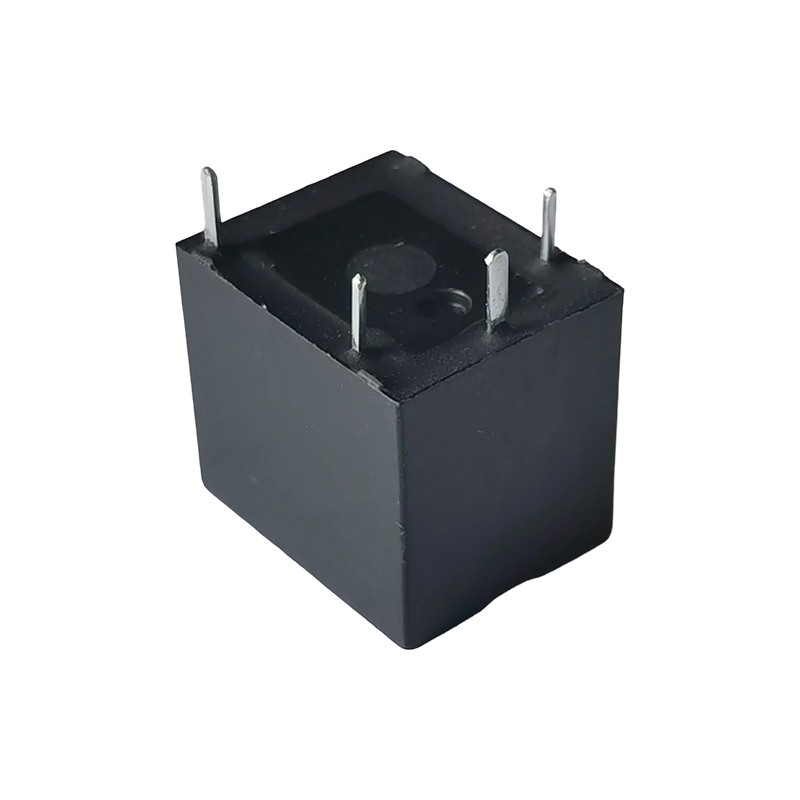

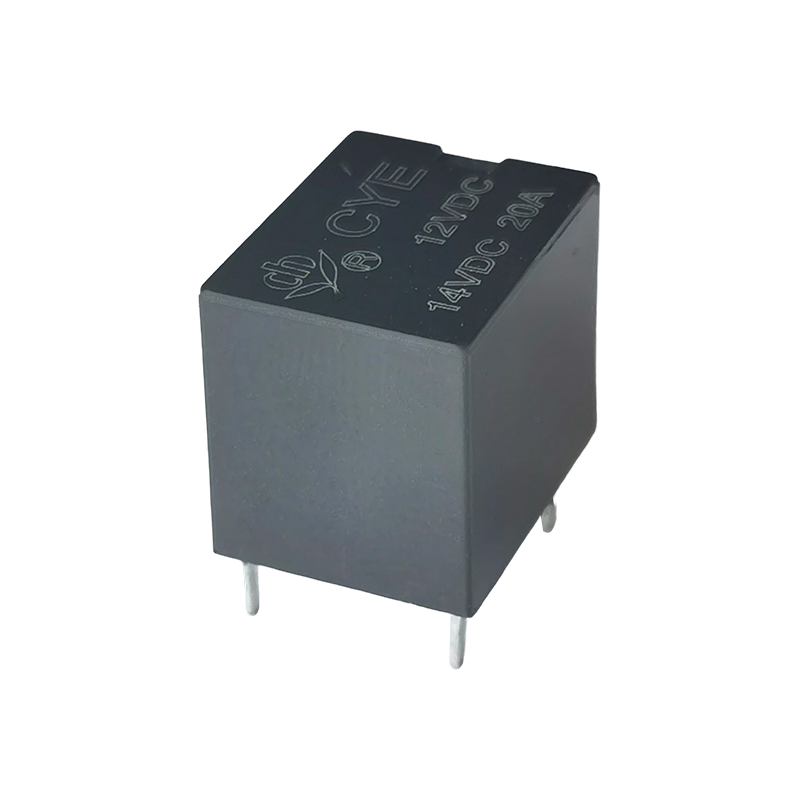

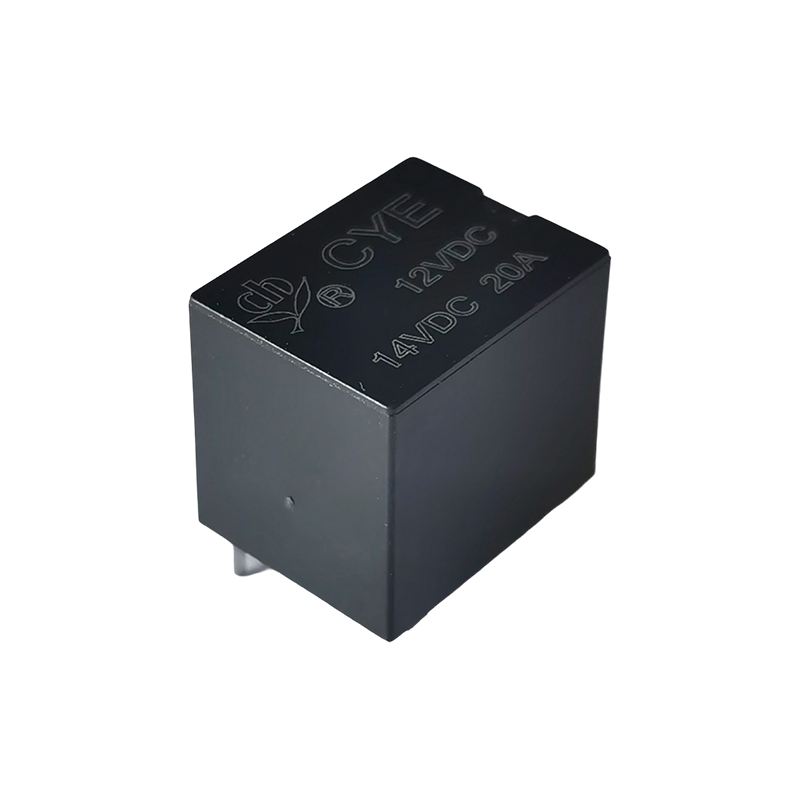

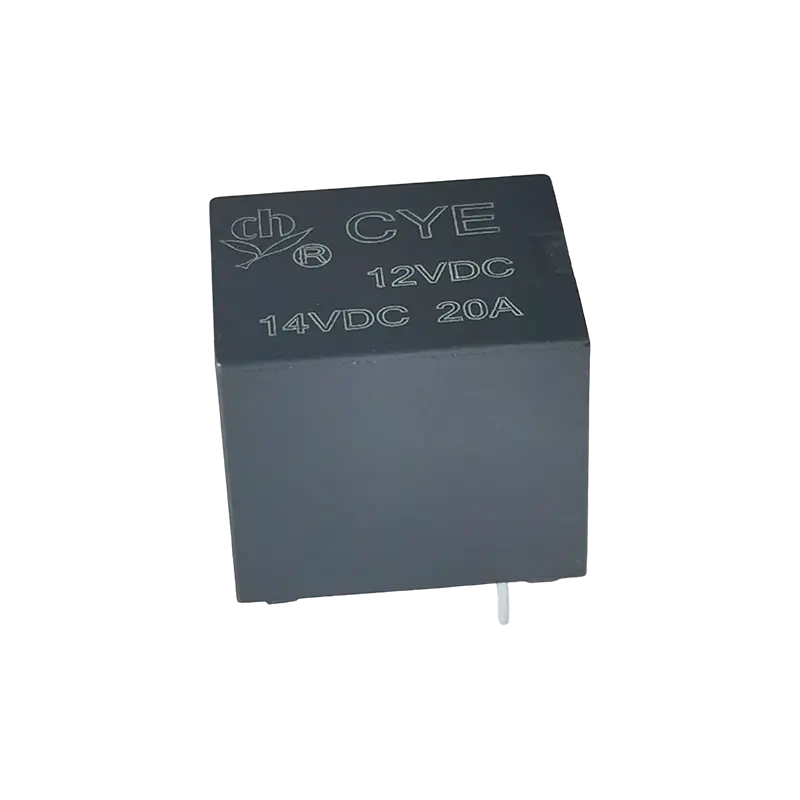

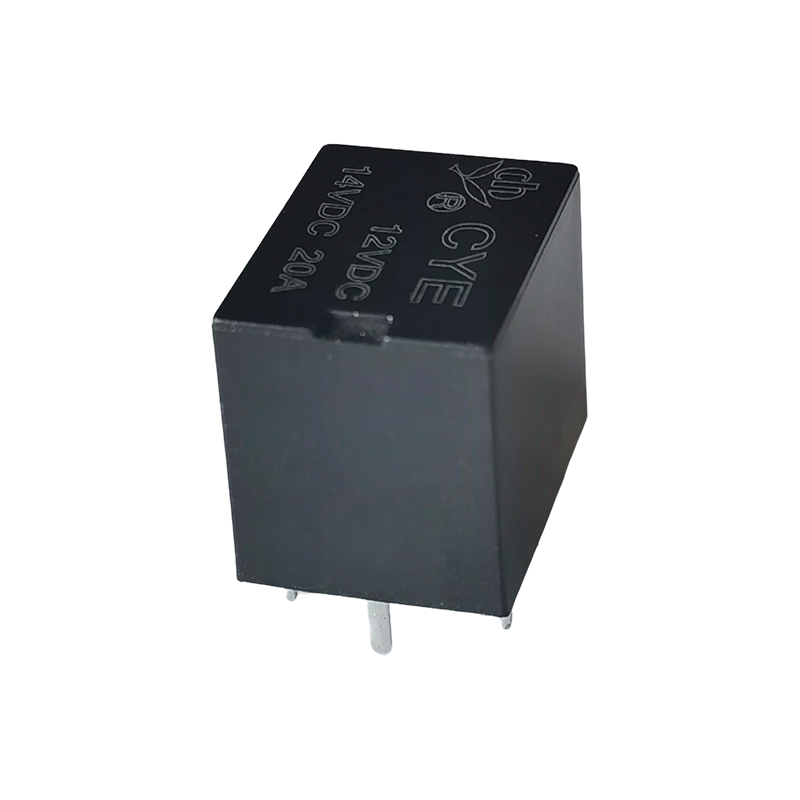

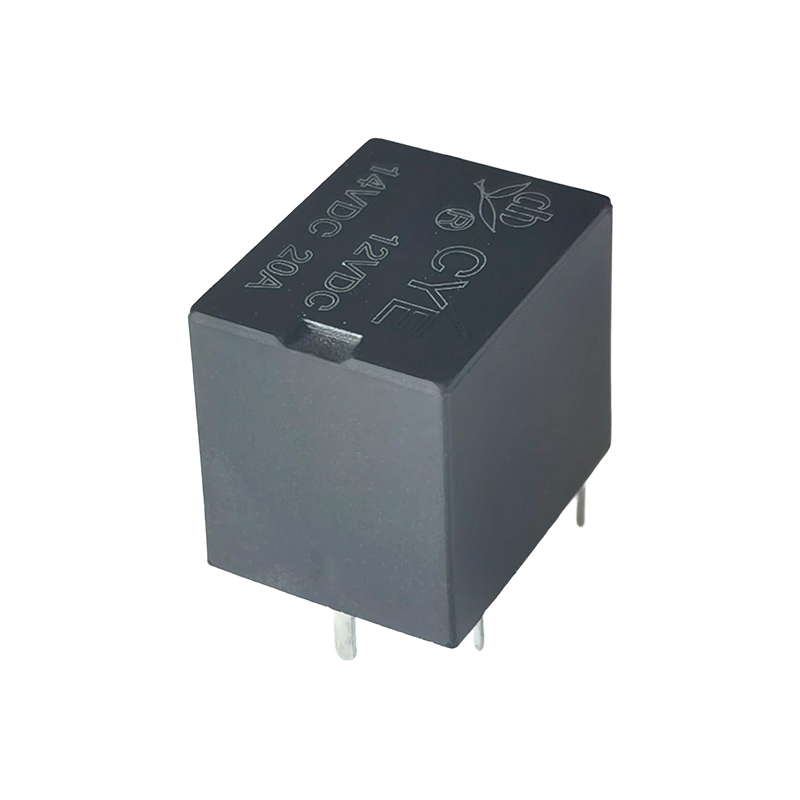

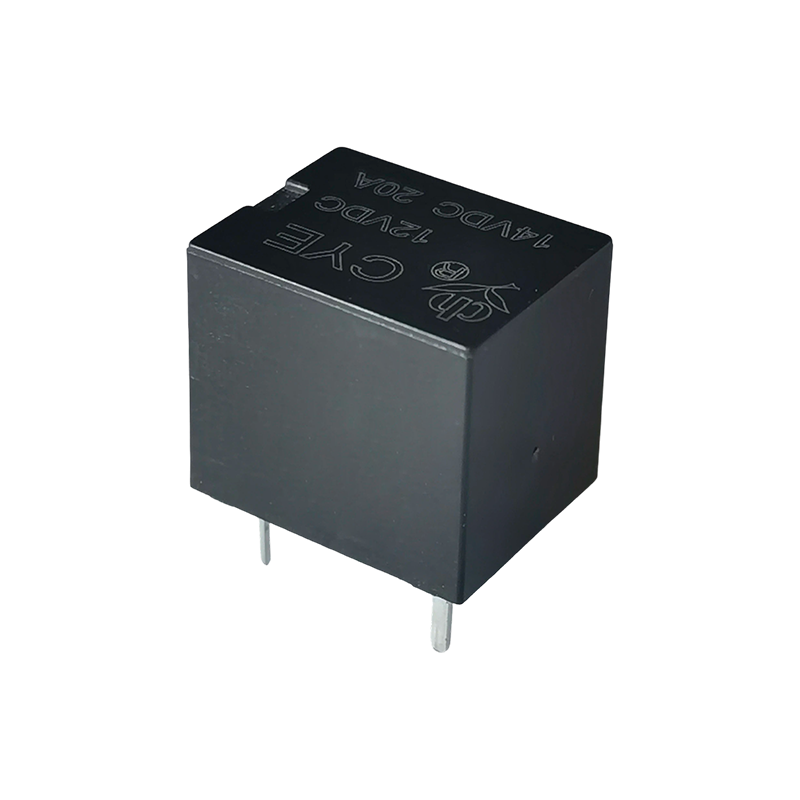

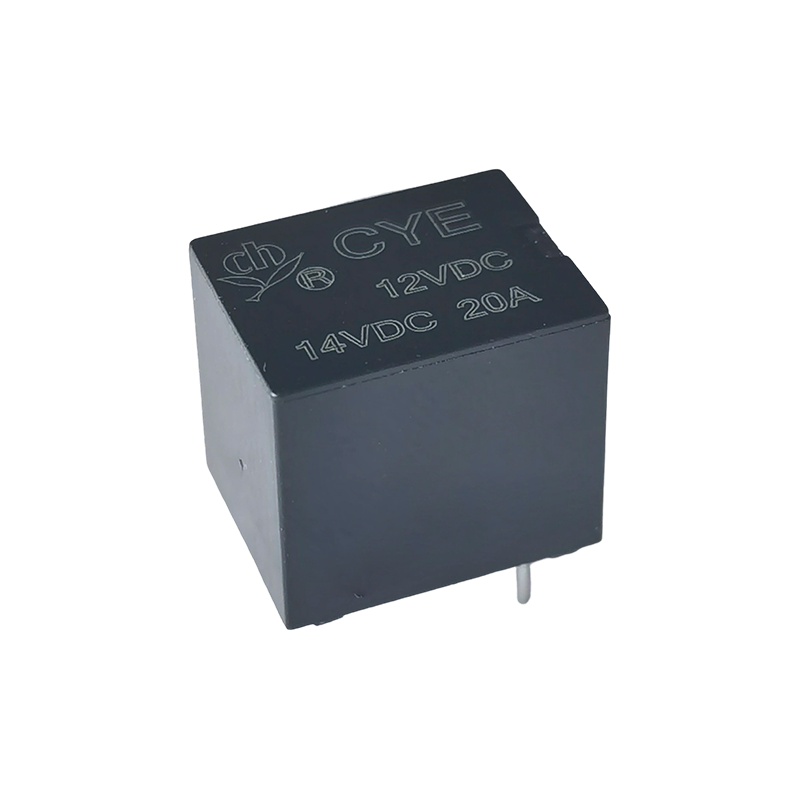

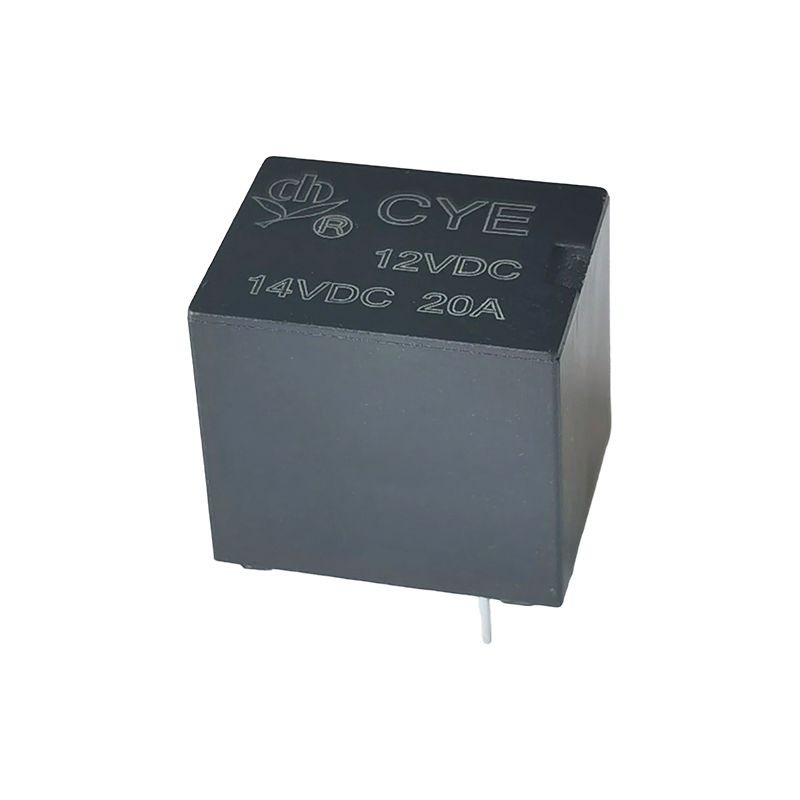

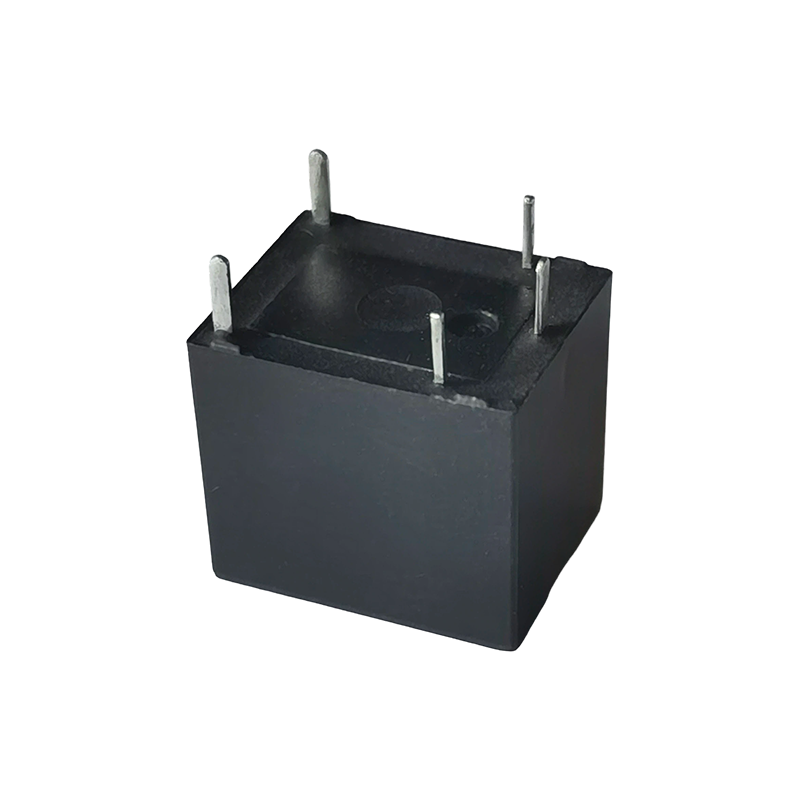

Przekaźnik CYE (T78) to ultraminiaturowy przekaźnik elektromagnetyczny dużej mocy o szerokim zakresie zastosowań.
Jego główne zastosowania obejmują:
Sektor motoryzacyjny: powszechnie stosowany w sterowaniu silnikiem zamka drzwi samochodowych, samochodowych systemach alarmowych oraz przełączaniu sygnałów i kontroli obciążenia w samochodowym sprzęcie elektronicznym.
Sprzęt AGD i sprzęt biurowy: Nadaje się do zarządzania energią lub transmisji sygnału w urządzeniach gospodarstwa domowego (takich jak klimatyzatory, pralki) i sprzęcie automatyki biurowej.
Systemy bezpieczeństwa i alarmowe: Jako podstawowy element automatycznych alarmów przeciwkradzieżowych kontroluje przełączanie obwodów.
Sterowanie i automatyka przemysłowa: Stosowane w systemach automatyki przemysłowej, przyrządach i urządzeniach komunikacyjnych do sterowania obciążeniami dużej mocy za pomocą sygnałów niskiego napięcia.
Elektronika użytkowa i nowe technologie: rozszerzone zastosowania w inteligentnych domach, urządzeniach IoT, nowym sprzęcie energetycznym i elektronice medycznej.
Dane kontaktowe
| Wpisz | CYE |
| Materiał kontaktowy | Stop srebra |
| Opór stykowy | Maks. 100 mΩ (przy 1 A, 6 V prądu stałego) |
| Obciążenie znamionowe (obciążenie rezystancyjne) | 20A 14VDC |
| Maks. prąd przełączający | 35A |
| Maks. napięcie przełączające | 30VDC |
| Charakterystyka |
| Czas działania (przy znamionowym napięciu cewki) | Maks. 10 ms (Brak diody) |
| Czas zwolnienia | Maks. 5 ms (Brak diody) |
| Rezystancja izolacji | Min. 100MΩ (przy 500VDC) |
| Wytrzymałość dielektryczna | Między otwartymi stykami: 500VAC, 50/60 Hz przez 1 min |
| Pomiędzy cewką a stykiem: 500VAC, 50/60 Hz przez 1 min |
| Odporność na wibracje | Funkcjonalny | 10-500 Hz, NO-10G |
| 10-500 Hz, NC-5G |
| Odporność na wstrząsy | Funkcjonalny | 20 g dla NIE/11 ms. 5 g przez NC/11 ms. |
| Niszczycielskie | 100G Min. |
| Wytrzymałość | Wytrzymałość mechaniczna (10800 ops./h) | 10000000 dolarów 10000000 operacji (w temperaturze pokojowej) |
| Wytrzymałość elektryczna (360 ops./h) | 100 000 operacji (w temperaturze pokojowej) |
| Temperatura otoczenia | -40 ℃ ~ 125 ℃ (bez kondensacji) |
| Waga | Około 6g |
| Nominalnyny napięcie (prąd stały) | Nominalnyny działający prąd ±10%(mA) | Rezystancja cewki ±10%(Ω) | Nominalnyny operating moc | Napięcie robocze (Maks.) | Zwolnij napięcie (Min.) | Maks. dopuszczalne napięcie |
| 6 | 100 | 60 | Około 0,6 W | 60% wartości nominalnej napięcie | 10% wartości nominalnej napięcie | 130% napięcia znamionowego |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Około 0,8 W | 57,5% wartości nominalnej napięcie |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Dane widoczne powyżej są wartościami początkowymi. Nie ustawiaj maksymalnego dopuszczalnego napięcia na cewce na dłużej niż 10 minut, aby uniknąć przegrzania cewki.

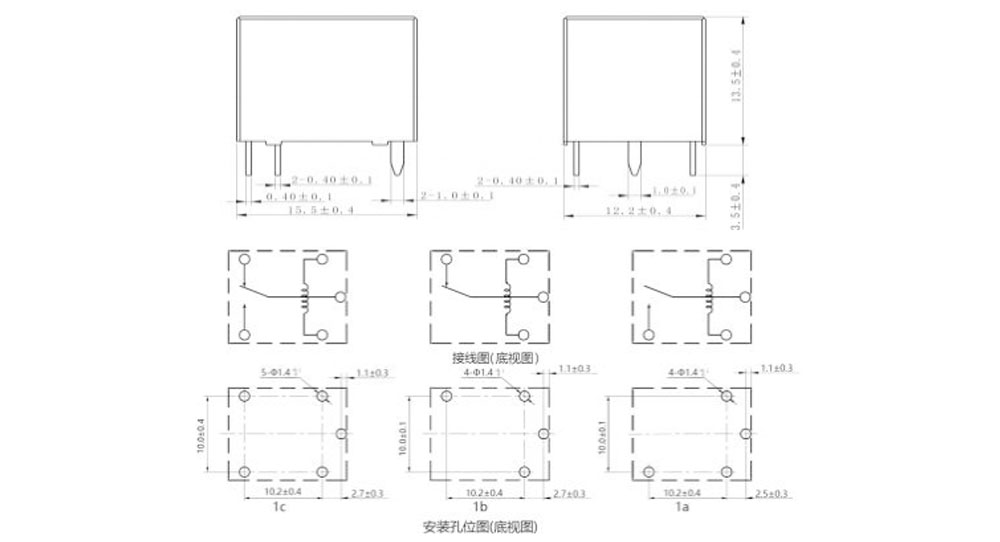

Wymiary zewnętrzne, schemat połączeń, układ PCB (Jednostka: mm)

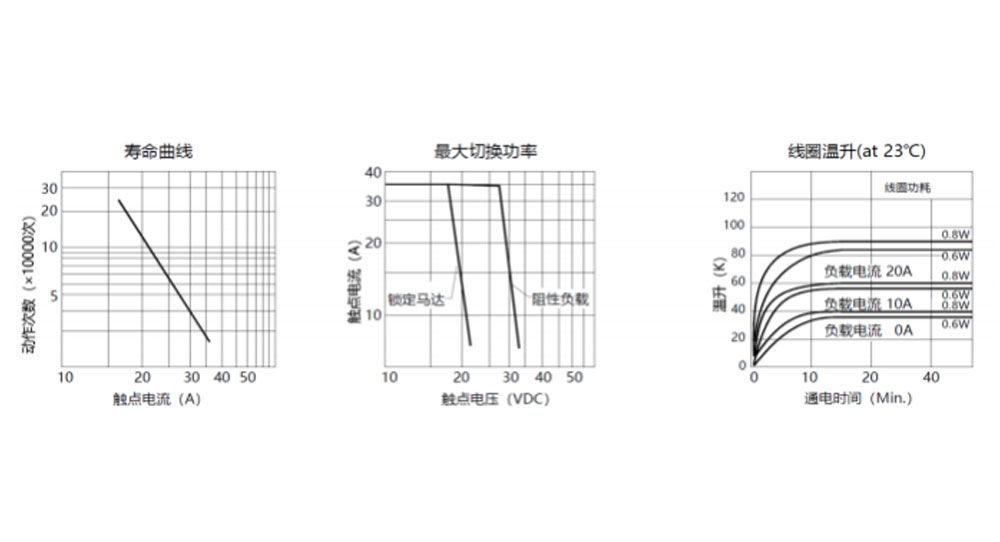

Krzywe charakterystyczne
Informacje o zamawianiu
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Typ: CYE
2: Liczba biegunów: 1-1 biegun
3: Umowa kontaktowa: Formularz A A; Formularz B B; Formularz C C
4: Napięcie nominalne: 6,9,12,24 V prądu stałego
5: Kolor obudowy: B-czarny
6: Pwor cewki: D-0,8W L-0,6W
7: Konstrukcja ochronna: zabezpieczona S-Flux,
SH- Typ uszczelniony, nadający się do prania
8: Parametr specjalny: typ zerowy
Litera lub cyfra — wymagania specjalne
Przekaźniki odporne na topnik nie mogą być stosowane w środowisku z zanieczyszczeniami takimi jak H2S, SO2, NO2, pyły itp.
Po zamontowaniu przekaźników odpornych na strumień wody na płytce PCB nie zaleca się czyszczenia wodą ani obróbki powierzchni.
Zastrzeżenie: Specyfikacja ma wyłącznie charakter informacyjny. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
Nie mogliśmy ocenić całej wydajności i wszystkich parametrów dla każdego możliwego zastosowania. Dlatego użytkownicy powinni mieć możliwość wyboru
Odpowiedni produkt do własnego zastosowania. W przypadku przekaźników szczelnych, po montażu i czyszczeniu, przed użyciem należy otworzyć otwór wentylacyjny w obudowie. W przypadku jakichkolwiek pytań prosimy o kontakt z Chengyuan w celu uzyskania pomocy technicznej. Jednakże za określenie, jakiego produktu należy użyć, odpowiada użytkownik.
